Kit Montaje Solar K2 CrossRail 9 Paneles 0° 1303mm 160km/h K2 SYSTEMS K2-CR-9P-1303
- SKU / Modelo: K2-CR-9P-1303
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 8,421.99 MXN
Precio en oferta
$ 6,578.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

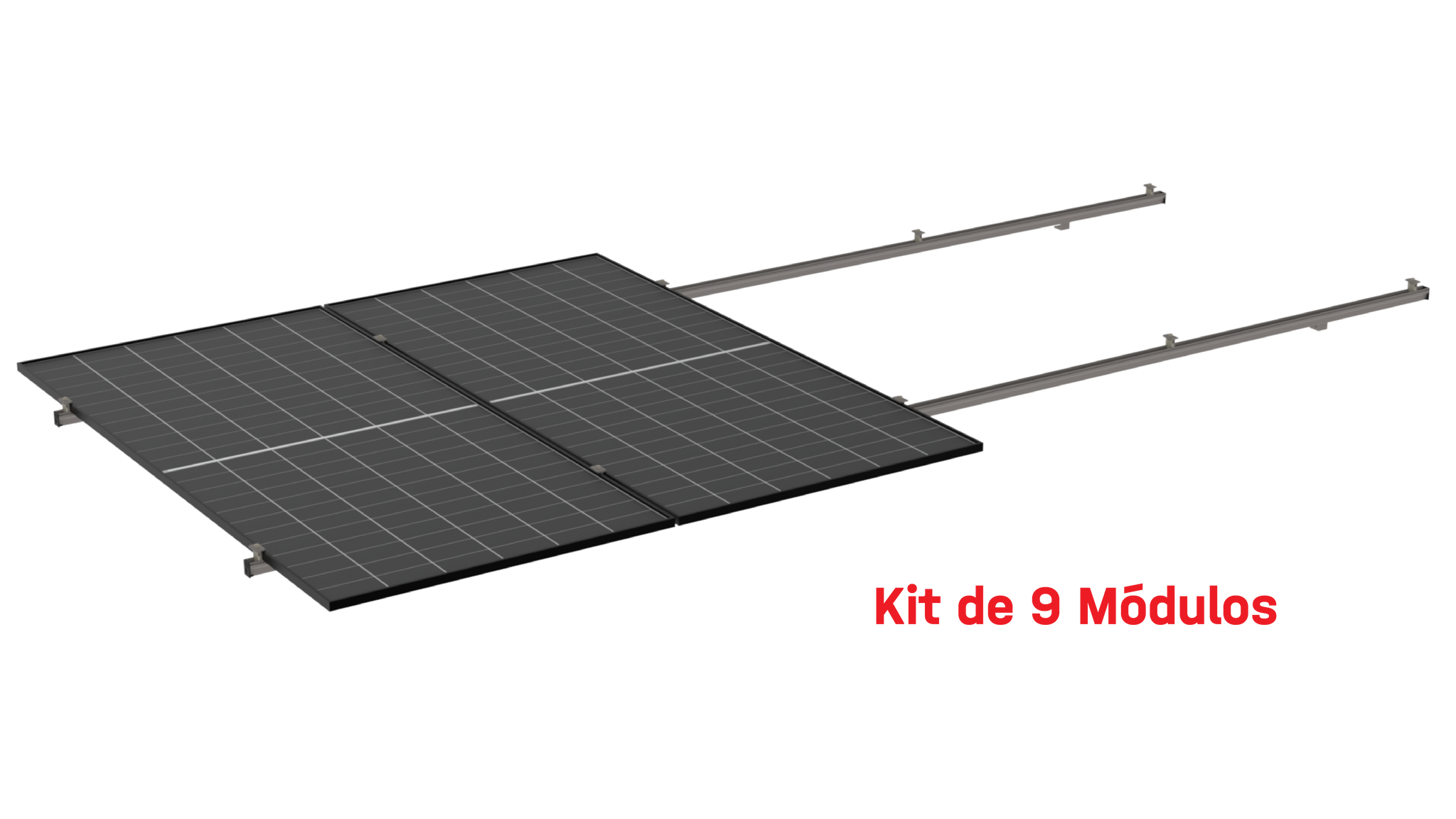

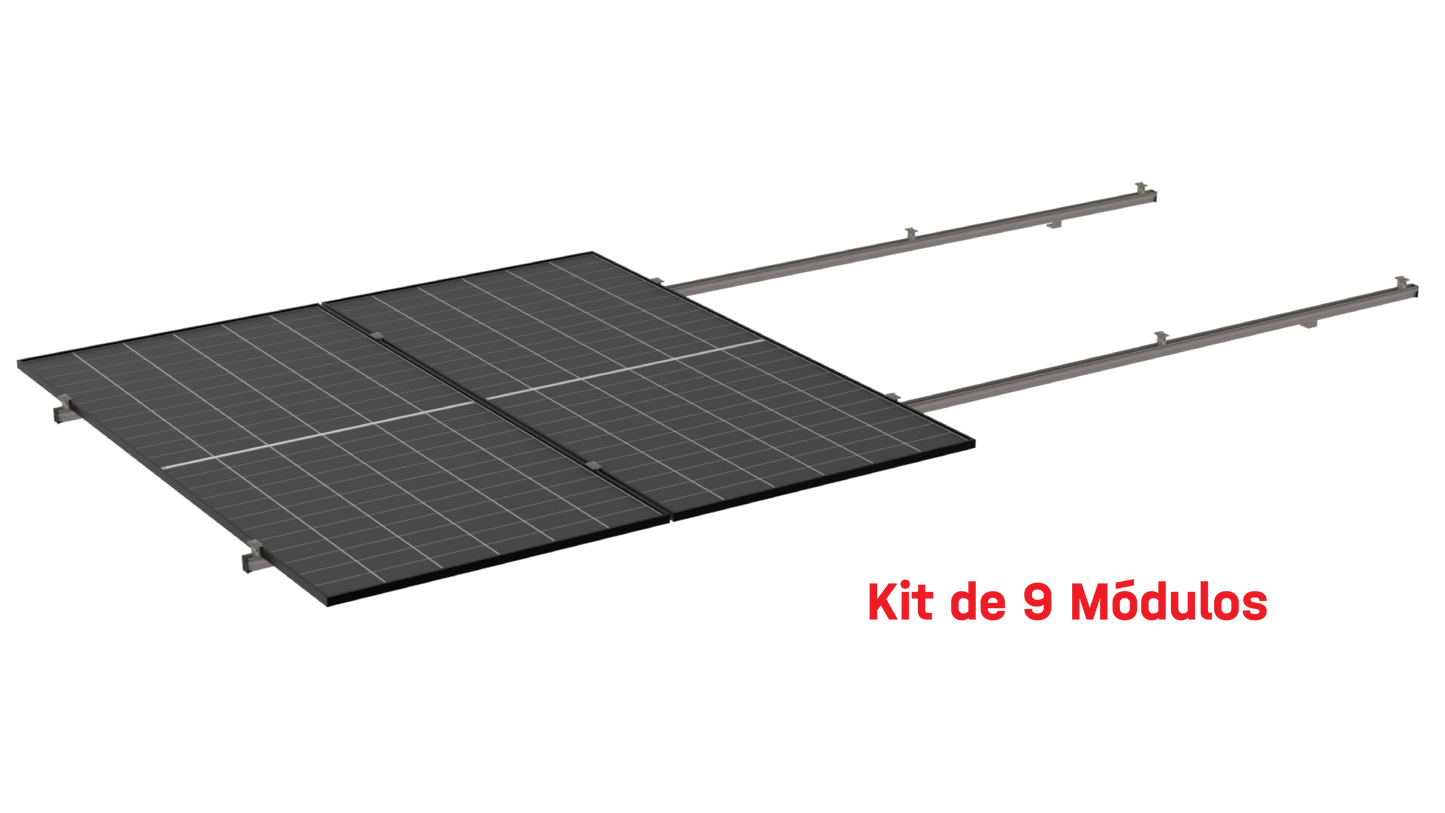

Kit de K2 para 9 Paneles a 0° hasta 1303mm 160km/h K2 SYSTEMS K2-CR-9P-1303
Modelo K2-CR-9P-1303 | Marca K2 SYSTEMS
9 Paneles SolaresÁngulo 0°Hasta 1303mmResistencia 160 km/hSistema CrossRailMontaje Horizontal
El Kit K2-CR-9P-1303 es un sistema completo de montaje CrossRail K2 Systems diseñado para instalar 9 paneles solares en configuración horizontal con ángulo de 0° (paralelo al techo), soportando módulos fotovoltaicos de hasta 1303mm de ancho y certificado para cargas de viento de hasta 160 km/h según normas de ingeniería estructural. Este kit profesional incluye rieles de aluminio extruido de alta resistencia, ganchos de fijación ajustables, conectores midclamp y endclamp con tornillería de acero inoxidable A2 grado marino, proporcionando una solución integral para instalaciones residenciales y comerciales pequeñas con garantía de durabilidad superior a 25 años.
Los sistemas de montaje K2 Systems destacan por su ingeniería alemana de precisión, con componentes pre-calculados y certificados para múltiples tipos de cubiertas (teja cerámica, teja de hormigón, chapa metálica, membrana asfáltica). El ángulo de 0° optimiza la integración estética en techos planos o de baja pendiente mientras mantiene ventilación posterior del módulo, reduciendo pérdidas por temperatura y maximizando la generación en latitudes tropicales y ecuatoriales donde la inclinación mínima es suficiente para autolimpieza por lluvia.
Beneficios Principales
- Sistema completo pre-ingeniería: Kit diseñado específicamente para 9 paneles de hasta 1303mm, incluye todos los componentes necesarios para instalación inmediata sin cálculos adicionales
- Certificación de resistencia a viento: Soporta cargas de viento de hasta 160 km/h (Zona 3 en normativa mexicana), ideal para regiones costeras y áreas de vientos moderados
- Compatibilidad universal: Acepta paneles solares de múltiples fabricantes con ancho hasta 1303mm en orientación horizontal (módulos de 60-66 celdas típicamente)
- Instalación rápida: Sistema CrossRail con conectores de clip pre-ensamblados reduce tiempo de montaje hasta 40% comparado con sistemas convencionales
- Durabilidad premium: Aluminio extruido 6005-T5 con tratamiento de superficie y tornillería de acero inoxidable A2 resistente a corrosión en ambientes marinos
- Ángulo optimizado: Configuración a 0° reduce carga de viento, elimina sombras entre filas en instalaciones multi-fila y simplifica impermeabilización
- Garantía extendida: 25 años en componentes estructurales respaldados por certificaciones TÜV y cumplimiento de IEC 61215
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 9 módulos fotovoltaicos |
| Dimensión Máxima Panel | Hasta 1303mm de ancho |
| Ángulo de Instalación | 0° (paralelo al plano de montaje) |
| Resistencia al Viento | Hasta 160 km/h certificado |
| Sistema de Montaje | CrossRail K2 Systems |
| Material Rieles | Aluminio extruido 6005-T5 |
| Material Fijaciones | Acero inoxidable A2 (AISI 304) |
| Orientación Paneles | Horizontal (landscape) |
| Tipo de Cubierta | Teja, chapa, plana (según ganchos incluidos) |
| Normas de Cumplimiento | IEC 61215, TÜV, normas de construcción locales |
| Garantía Estructural | 25 años en componentes de aluminio |
| Rango de Temperatura | -40°C a +85°C operación |
Contenido del Paquete
Rieles CrossRail K2 de aluminio (longitud según configuración 9 paneles)Ganchos de fijación a cubierta ajustables (cantidad según tipo de techo)8x Abrazaderas intermedias (MidClamp) para unión entre paneles4x Abrazaderas terminales (EndClamp) para extremos de filaConectores de riel y empalmes de aluminioTornillería completa de acero inoxidable A2Tapas terminales para rielesGuía de instalación y certificados de producto
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares de 3-4 kW en techos de viviendas unifamiliares con espacio para 9 paneles de 350-450W
🏢 Comercios PequeñosTiendas, oficinas y consultorios con consumo moderado que requieren sistema solar compacto en techo disponible
🌴 Zonas CosterasInstalaciones en regiones con vientos moderados hasta 160 km/h donde se requiere certificación estructural
🏗️ Techos PlanosAzoteas de concreto o losa plana donde ángulo 0° optimiza uso de espacio y reduce carga de viento
⚡ Retrofit SolarAmpliación o reemplazo de sistemas existentes que requieren estructura certificada compatible con múltiples marcas de paneles
🔧 Instaladores ProfesionalesEmpresas instaladoras que buscan sistema pre-ingeniado con garantía extendida y reducción de tiempo en obra
Productos Complementarios
Sistema de Puesta a TierraConectores y cable de cobre para conexión eléctrica a tierra de la estructura metálica según NOM-001-SEDE
Impermeabilizante para PenetracionesSelladores elastoméricos y tapajuntas para garantizar estanqueidad en puntos de fijación a cubierta
Inversor Solar On-Grid 3-4kWInversor de interconexión compatible con generación de 9 paneles (3150-4050W según potencia unitaria)
Conectores MC4 y Cable SolarCable fotovoltaico calibre 10 AWG y conectores MC4 para interconexión de string y conexión a inversor
Sistema de MonitoreoDispositivo de telemetría para supervisión de generación y detección de fallas en tiempo real
Protecciones EléctricasInterruptores termomagnéticos y fusibles DC para protección del string fotovoltaico según NEC 690
Preguntas Frecuentes
¿Qué marcas de paneles solares son compatibles con este kit?
El kit K2-CR-9P-1303 es compatible con prácticamente todos los paneles solares comerciales de hasta 1303mm de ancho en orientación horizontal, incluyendo módulos de 60-66 celdas de marcas como Canadian Solar, Jinko Solar, Trina Solar, LONGi, JA Solar, Risen Energy, y paneles locales. Lo importante es verificar que el ancho del módulo no exceda 1303mm y que el grosor del marco esté entre 30-50mm para correcto ajuste de las abrazaderas. Los paneles de 72 celdas instalados verticalmente también son compatibles.
¿El ángulo de 0° afecta la producción de energía comparado con inclinación óptima?
En latitudes entre 15°N y 15°S (México central y sur), la pérdida de producción con ángulo 0° vs ángulo óptimo (18-23°) es aproximadamente 3-8% anual, compensada por ventajas de instalación plana: menor carga de viento (estructura más ligera y económica), eliminación de sombras entre filas (permite mayor densidad de paneles), autolimpieza por lluvia suficiente en la mayoría de casos, y mejor estética integrada. En aplicaciones comerciales donde el espacio de techo es limitado, 0° permite instalar más capacidad total que con inclinación que requeriría mayor separación.
¿Qué tipo de cubierta requiere este sistema y qué ganchos se incluyen?
El kit K2-CR-9P-1303 puede adaptarse a múltiples tipos de cubierta según los ganchos de fijación incluidos: teja cerámica curva (gancho ajustable de 5-8cm), teja de hormigón/plana (gancho de perfil bajo), chapa metálica trapezoidal (grapa de costura), y cubiertas planas de concreto (con sistema de lastre o anclajes químicos). Es importante especificar el tipo de cubierta al momento de la compra para que se incluyan los ganchos correctos. La estructura CrossRail se mantiene igual, solo varía el sistema de fijación a techo.
¿Cómo se instala y cuánto tiempo toma el montaje?
La instalación del sistema K2 CrossRail sigue estos pasos: 1) Marcado y colocación de ganchos en cubierta según plano de distribución (espaciado típico 80-120cm), 2) Montaje de rieles CrossRail sobre ganchos con conectores de clip sin tornillos, 3) Nivelación y alineación de estructura, 4) Colocación de endclamps en extremos, 5) Posicionamiento de paneles y fijación con midclamps entre módulos. Un equipo de 2 instaladores experimentados completa el montaje en 4-6 horas. El sistema de conectores rápidos elimina la mayoría de tornillería en rieles, reduciendo tiempo vs sistemas convencionales. Se recomienda revisión por ingeniero estructural para confirmación de cargas en cubierta.
¿El kit incluye conectores eléctricos y sistema de tierra?
No, el kit K2-CR-9P-1303 incluye únicamente los componentes estructurales mecánicos para montaje de paneles: rieles, ganchos, abrazaderas y tornillería. Los conectores eléctricos MC4, cable solar, sistema de puesta a tierra (conectores de continuidad y cable de cobre), protecciones eléctricas (fusibles, interruptores), y el inversor solar deben adquirirse por separado. K2 Systems ofrece accesorios de tierra compatibles con sus rieles CrossRail que facilitan la conexión equipotencial de la estructura metálica según normas eléctricas. Es obligatorio implementar sistema de tierra según NOM-001-SEDE y NEC Art. 690 en todas las instalaciones fotovoltaicas.
¿Qué garantía tiene el sistema y qué certificaciones posee?
K2 Systems ofrece garantía de 25 años en componentes estructurales de aluminio contra defectos de fabricación y corrosión, y 10 años en componentes de acero inoxidable. El sistema está certificado por TÜV según normas IEC 61215 y cumple con códigos de construcción internacionales. Los cálculos estructurales para resistencia de viento a 160 km/h están basados en EN 1991-1-4 (Eurocódigo de cargas de viento) y pueden validarse contra normas locales mexicanas. Todos los componentes incluyen trazabilidad de lote y documentación técnica para cumplimiento regulatorio en inspecciones de interconexión CFE o autoridades municipales.
