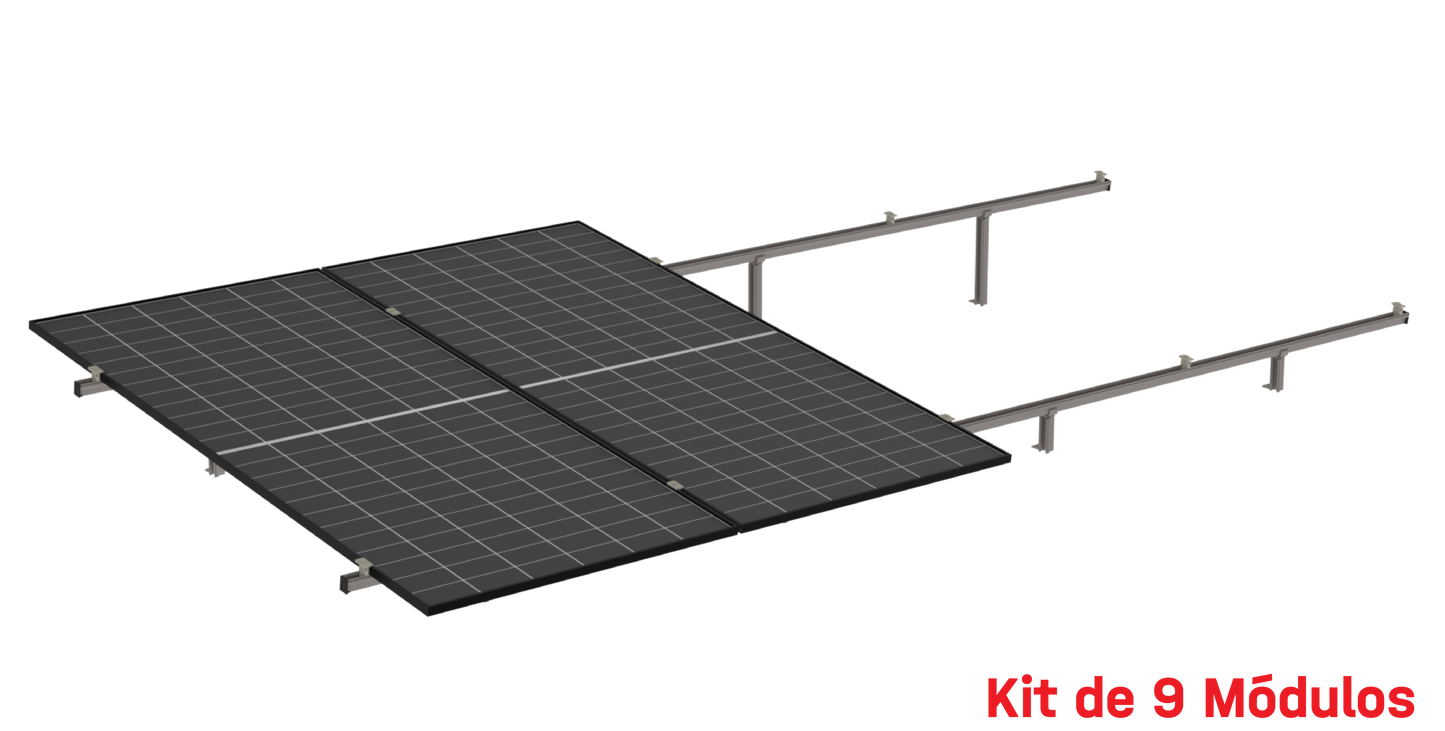

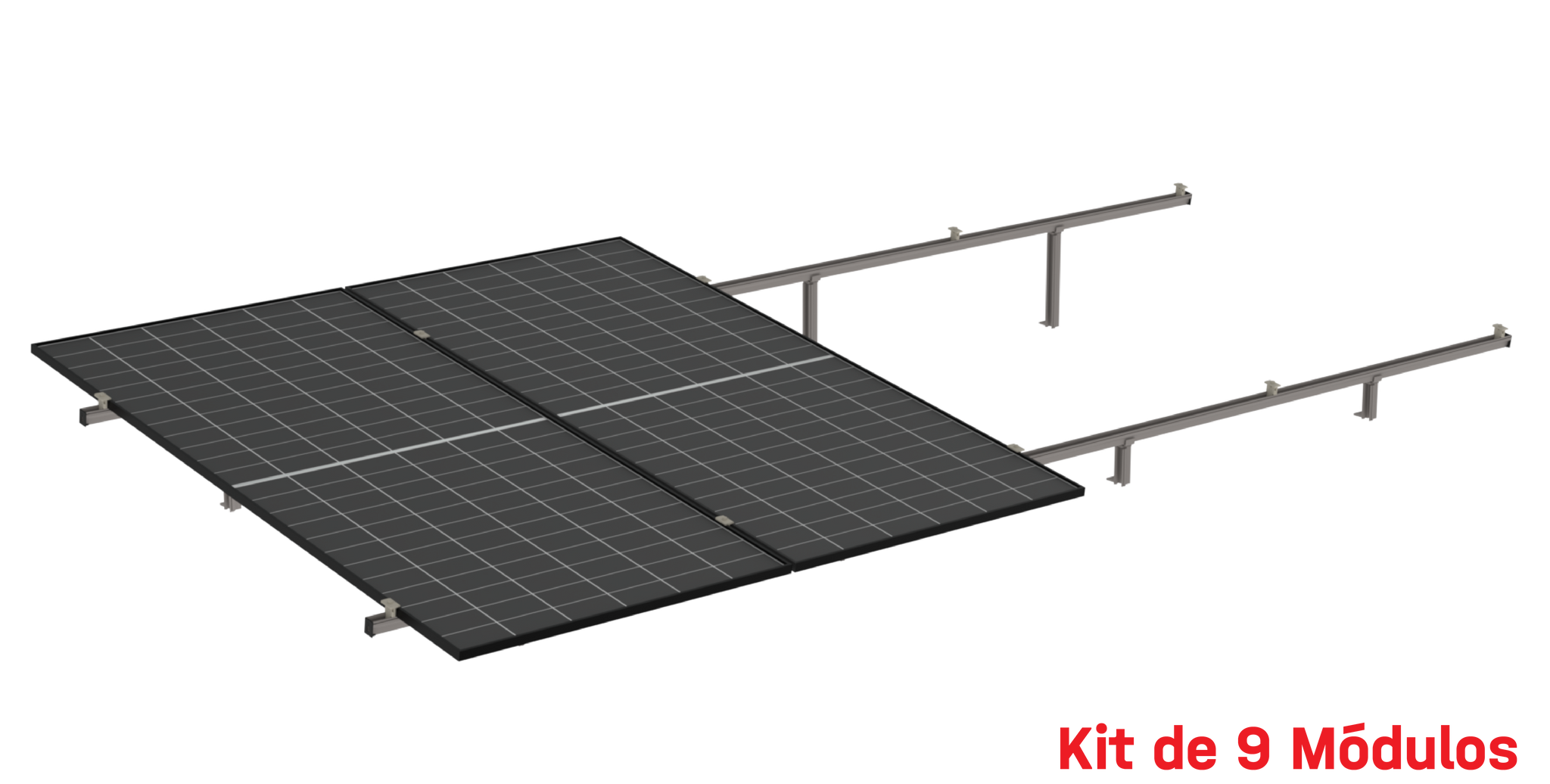

Kit de K2 para 9 paneles a 16° hasta 1134mm - 160km/h
Kit de K2 para 9 paneles a 16° hasta 1134mm - 160km/h
Agotado

Kit Estructura Montaje 9 Paneles Solares 16° Hasta 1134mm 160km/h K2 Systems K2-ST-9P-1134-16

Precio normal: $ 10,632.99 MXN
Precio en oferta
$ 8,306.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Kit Estructura K2 Montaje 9 Paneles Solares Inclinación 16° Hasta 1134mm Resistencia 160km/h K2 Systems K2-ST-9P-1134-16

Modelo K2-ST-9P-1134-16 | Marca K2 Systems

9 Paneles SolaresInclinación 16°Paneles hasta 1134mm160 km/h ResistenciaMontaje en Suelo o Superficie PlanaAluminio Anodizado

El Kit de Estructura K2 modelo K2-ST-9P-1134-16 es un sistema de montaje profesional diseñado específicamente para la instalación de 9 paneles solares fotovoltaicos con inclinación de 16° sobre superficies planas como techos, terrazas o instalaciones en suelo. Este sistema de estructura soporta paneles de hasta 1134 mm de ancho y está certificado para resistir vientos de hasta 160 km/h según estándares internacionales IEC 61215, garantizando estabilidad y seguridad en condiciones climáticas adversas. Fabricado en aluminio anodizado de alta resistencia con componentes de acero inoxidable A2 y A4, el kit proporciona una solución completa que incluye perfiles de soporte, rieles de montaje, abrazaderas y tornillería específica para una instalación segura y duradera.

K2 Systems es un fabricante alemán reconocido mundialmente por sus soluciones de montaje fotovoltaico de ingeniería certificada, con más de 15 años de experiencia en la industria solar. Este kit está diseñado bajo estrictas normas europeas de calidad y cumple con certificaciones TÜV, garantizando compatibilidad con la mayoría de paneles solares del mercado de dimensiones estándar. El ángulo de inclinación de 16° optimiza la captación solar para latitudes medias y permite un drenaje eficiente de agua de lluvia, reduciendo mantenimiento.

El sistema K2-ST ofrece flexibilidad de instalación tanto en configuraciones horizontales como verticales, permitiendo adaptarse a diferentes tipos de paneles y condiciones de espacio. Su diseño modular facilita la expansión futura del sistema fotovoltaico y reduce significativamente los tiempos de montaje en campo gracias a sus componentes pre-ensamblados y sistemas de fijación sin soldadura.

Beneficios Principales

  • Capacidad para 9 Paneles: Configuración completa para sistemas fotovoltaicos residenciales o comerciales pequeños, con capacidad de generación entre 3.6 kW y 5.0 kW según tipo de panel.
  • Resistencia Certificada a 160 km/h: Estructura calculada mediante software de ingeniería K2 Base para soportar cargas de viento extremas y cumplir con códigos de construcción internacionales.
  • Materiales Premium: Aluminio anodizado EN AW-6005A T6 que no requiere mantenimiento, con protección UV y resistencia a corrosión en ambientes marinos y urbanos.
  • Ángulo Óptimo de 16°: Inclinación ideal para maximizar producción energética anual en la mayoría de las regiones, con balance perfecto entre captación y resistencia al viento.
  • Compatibilidad Universal: Diseñado para paneles de hasta 1134 mm de ancho, compatible con módulos de 60, 72 y 144 celdas de marcas líderes como LONGi, JA Solar, Trina, Jinko y Canadian Solar.
  • Instalación Simplificada: Sistema de montaje con componentes codificados por color y manual de instalación detallado, reduce tiempo de montaje hasta 40% comparado con sistemas convencionales.
  • Garantía y Soporte Técnico: Respaldado por garantía del fabricante K2 Systems y acceso a software de diseño K2 Base para cálculos de carga y documentación de proyecto.
  • Drenaje y Ventilación: Diseño que permite circulación de aire bajo los paneles, mejorando eficiencia térmica y reduciendo temperatura de operación hasta 5°C.

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 9 unidades
Ángulo de Inclinación 16° fijo
Ancho Máximo de Panel 1134 mm
Resistencia al Viento Hasta 160 km/h (certificado según IEC 61215)
Material Principal Aluminio anodizado EN AW-6005A T6
Tornillería Acero inoxidable A2 y A4
Orientación de Paneles Horizontal o vertical (configurable)
Tipo de Montaje Superficie plana, techo, terraza, suelo
Peso del Sistema Aprox. 35-45 kg (según configuración)
Certificaciones TÜV, IEC 61215, cumplimiento normas DIN
Garantía del Fabricante 10 años en componentes estructurales
Compatibilidad de Paneles Módulos de 60/72/144 celdas hasta 1134mm ancho

Contenido del Paquete

📦 Perfiles de aluminio base K2 SingleRail🔩 Abrazaderas de montaje universales⚙️ Soportes triangulares de inclinación 16°🔧 Tornillería completa acero inoxidable📐 Conectores de perfil y uniones🛡️ Terminales de puesta a tierra📋 Manual de instalación detallado✅ Certificado de calidad TÜV

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas fotovoltaicos para hogares con generación de 3.6-5.0 kW, ideal para techos planos o azoteas.
🏢 Proyectos Comerciales PequeñosOficinas, locales comerciales y pequeñas empresas que requieren soluciones de autoconsumo solar.
🌾 Aplicaciones AgrícolasInstalaciones en techos de bodegas, almacenes agrícolas o estructuras industriales con superficie plana.
⚡ Sistemas Off-GridInstalaciones autónomas en sitios remotos combinado con bancos de baterías y controladores solares.
🔋 Respaldo EnergéticoSistemas de emergencia para telecomunicaciones, estaciones remotas o equipos críticos.
🏗️ Instalaciones en SueloHuertos solares pequeños o instalaciones sobre terreno con sistemas de lastrado adecuado.

Productos Complementarios

Paneles Solares 450W-550WMódulos fotovoltaicos monocristalinos compatibles de marcas LONGi, JA Solar o Trina hasta 1134mm.
Inversor On-Grid 5kWInversor de conexión a red para sistemas de 9 paneles, con monitoreo WiFi y protecciones integradas.
Cable Fotovoltaico 4mm² o 6mm²Cable solar certificado UV resistente para interconexión de paneles con conectores MC4.
Conectores MC4Conectores macho y hembra para strings fotovoltaicos con certificación TÜV IP67.
Sistema de Puesta a TierraKit de conexión a tierra con varillas, cable y conectores para cumplimiento normativo eléctrico.
Sistema de Monitoreo SolarDispositivo de telemetría WiFi para seguimiento de producción y detección de fallas en tiempo real.

Preguntas Frecuentes

¿Este kit incluye los paneles solares?
No, el kit K2-ST-9P-1134-16 incluye únicamente la estructura de montaje (perfiles, soportes, abrazaderas y tornillería). Los paneles solares, inversor, cableado y controladores se adquieren por separado según las necesidades específicas de cada proyecto.
¿Qué herramientas necesito para la instalación?
La instalación requiere herramientas básicas: taladro eléctrico con brocas para concreto o metal (según superficie), llaves Allen, destornilladores, nivel láser o de burbuja, cinta métrica, y llave de torque para ajuste final de tornillería. K2 Systems proporciona especificaciones de torque en el manual de instalación.
¿Puedo instalar este sistema en un techo inclinado?
Este kit está diseñado específicamente para superficies planas (techos horizontales, terrazas, suelo). Para techos inclinados K2 Systems ofrece sistemas diferentes como K2 SingleRail o K2 SpeedRail que se adaptan al ángulo existente del techo. Consulte con su distribuidor por el sistema adecuado a su tipo de cubierta.
¿Cómo se fija la estructura a la superficie?
El método de fijación depende del tipo de superficie: en techos de concreto se usan taquetes de expansión y tornillos de anclaje; en lámina metálica se emplean tornillos autoperforantes; en instalaciones de suelo se recomienda sistema de lastrado con bloques de concreto o anclaje con pernos a cimentación. El software K2 Base calcula el tipo y cantidad de anclajes según cargas de viento y zona geográfica.
¿El ángulo de 16° es adecuado para mi ubicación?
El ángulo de 16° es óptimo para latitudes entre 10° y 25° (zonas tropicales y subtropicales), proporcionando buen balance entre captación solar anual y resistencia al viento. Para latitudes mayores (25°-40°) puede funcionar pero con ligera reducción de eficiencia. K2 Systems ofrece versiones con otros ángulos (10°, 20°, 30°) según ubicación geográfica.
¿Qué garantía tiene el sistema de montaje?
K2 Systems ofrece garantía de 10 años en componentes estructurales contra defectos de fabricación y corrosión. El aluminio anodizado tiene vida útil esperada de 25-30 años en condiciones normales de operación. La garantía requiere instalación profesional siguiendo especificaciones del manual y uso de todos los componentes originales del kit.
¿Necesito permisos o certificación para la instalación?
Sí, en la mayoría de países se requiere permiso municipal de construcción y dictamen de seguridad estructural. En México, instalaciones mayores a 500W en interconexión a red requieren contrato de interconexión con CFE. El kit K2 incluye certificaciones TÜV e IEC que facilitan tramitología. Se recomienda contratar instalador certificado NABCEP, FIDE o equivalente local para cumplimiento normativo.
