Kit de K2 para 9 paneles a 16° hasta 1303mm - 160km/h
Kit de K2 para 9 paneles a 16° hasta 1303mm - 160km/h
Agotado

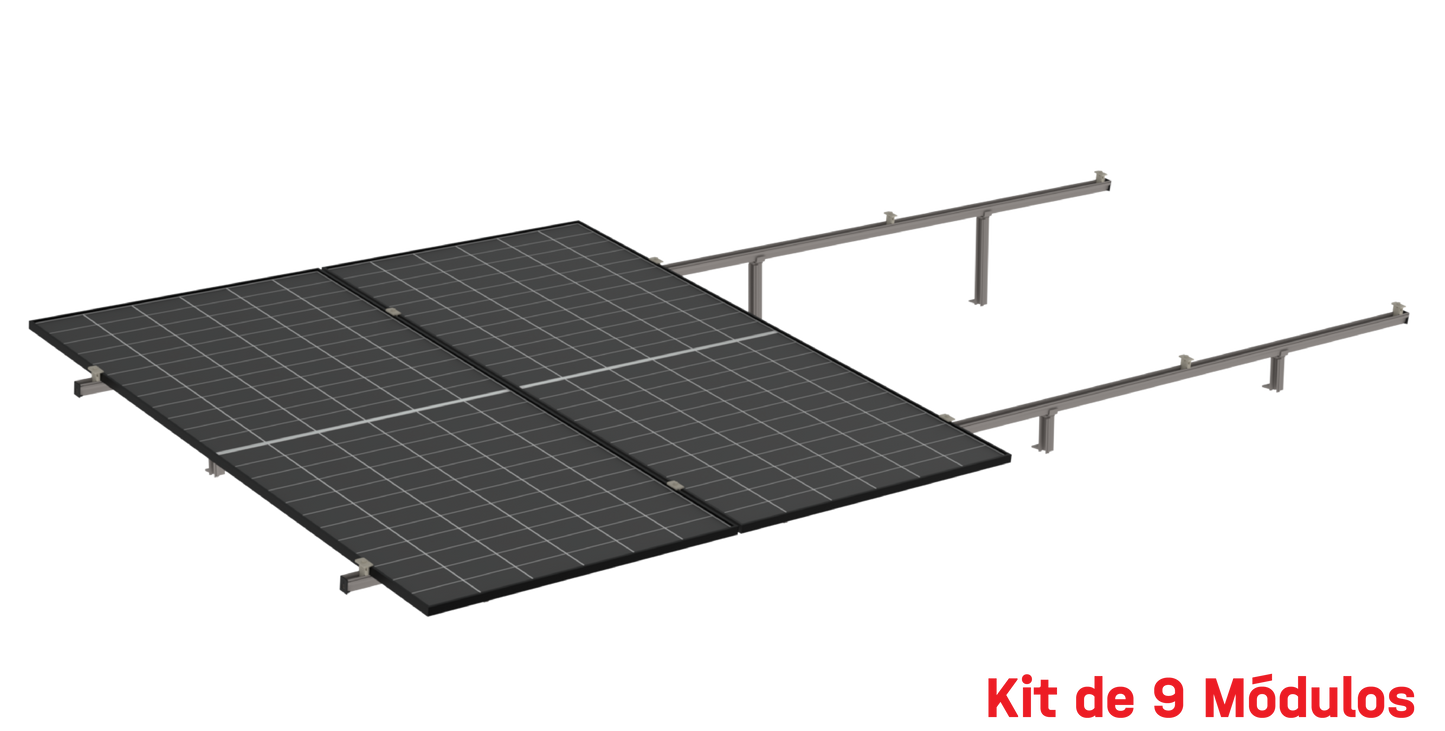

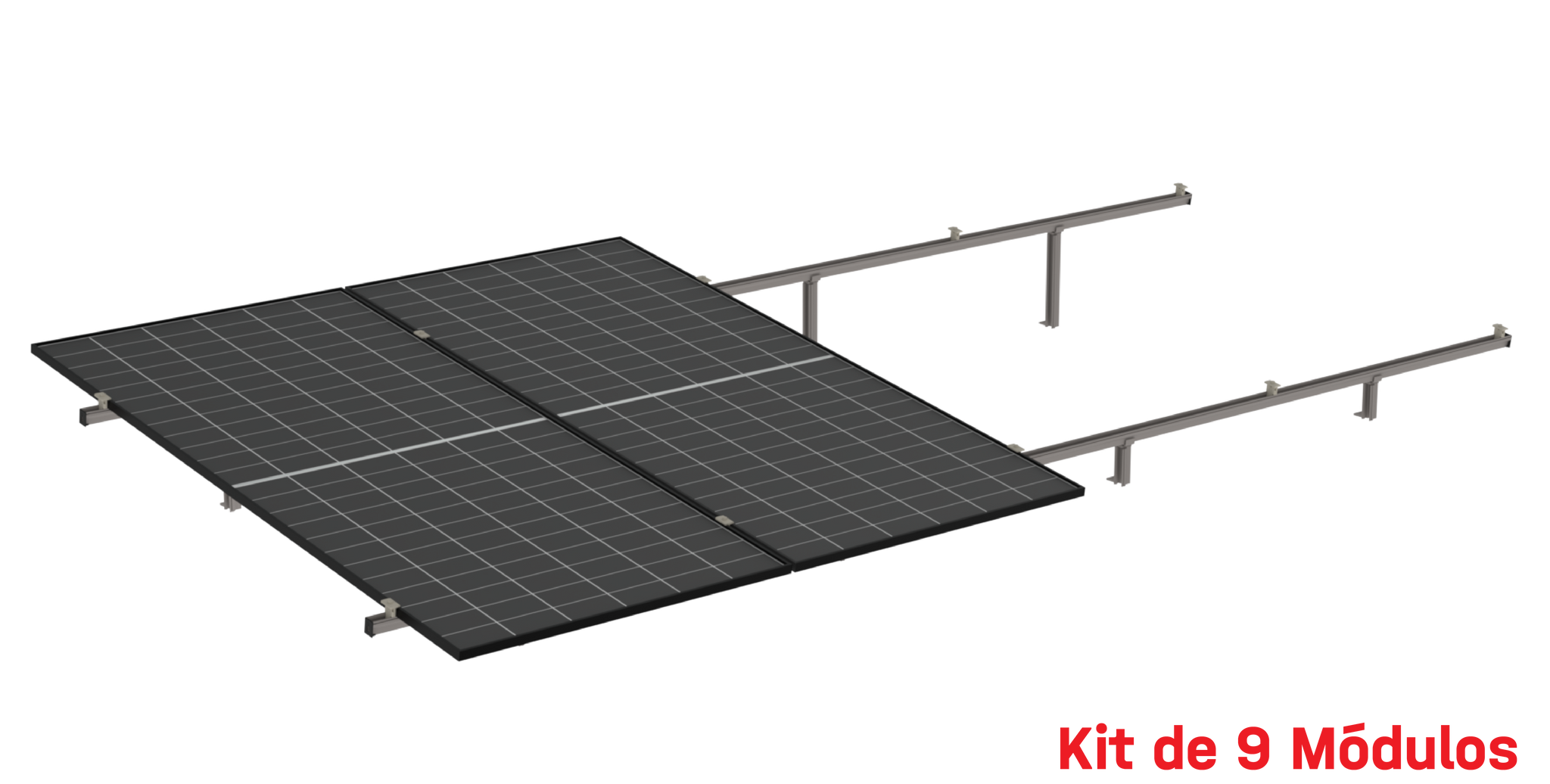

Kit de Montaje K2 para 9 Paneles Solares a 16° hasta 1303mm Resistencia 160km/h K2 SYSTEMS K2-ST-9P-1303-16

Precio normal: $ 11,856.99 MXN
Precio en oferta
$ 9,262.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Kit de Montaje K2 para 9 Paneles Solares a 16° hasta 1303mm Resistencia 160km/h K2 SYSTEMS K2-ST-9P-1303-16

Modelo K2-ST-9P-1303-16 | Marca K2 SYSTEMS

9 Paneles SolaresAngulo 16 GradosPaneles hasta 1303mmResistencia 160km/hAluminio EstructuralMontaje en Techo

El kit de montaje K2 Systems modelo K2-ST-9P-1303-16 es una estructura modular de aluminio diseñada específicamente para la instalación de 9 paneles solares fotovoltaicos con un ángulo de inclinación fijo de 16 grados (aprox. 28% de pendiente), certificada para resistir cargas de viento de hasta 160 km/h según normativas internacionales de carga estructural. Este sistema de rieles y soportes está optimizado para paneles con ancho máximo de 1303mm (dimensión estándar de paneles de 400W-550W) y garantiza instalaciones seguras en techos inclinados o planos con el uso de bases lastradas opcionales.

Los kits de estructura K2 Systems se caracterizan por su ingeniería alemana de precisión, fabricados con aluminio anodizado 6005A-T6 con resistencia a la corrosión superior a 25 años, y sistemas de fijación pre-ensamblados que reducen el tiempo de instalación en hasta 40% comparado con sistemas convencionales. El diseño modular permite ajustes de orientación azimutal de ±15° sin componentes adicionales, ideal para optimizar el ángulo de captación solar según la latitud geográfica de México (rango 14°-32° Norte).

Este kit incluye rieles SingleRail de K2 con sistema de guía central continuo que facilita el posicionamiento exacto de las grapas MiniRail, tornillería de acero inoxidable A2 (AISI 304) con protección anticorrosiva, y el sistema exclusivo de conexión a tierra K2 Systems que garantiza continuidad eléctrica entre todos los componentes metálicos cumpliendo con NEC Article 690 para instalaciones fotovoltaicas. Compatible con la mayoría de paneles fotovoltaicos monocristalinos y policristalinos del mercado, incluyendo marcos de 35mm a 50mm de espesor.

Beneficios Principales

  • Ingeniería Certificada: Diseño alemán con certificaciones TÜV Rheinland y cálculos estructurales según Eurocódigo 1 y ASCE 7, validados para resistencia de viento hasta 160 km/h y cargas de nieve de 1.5 kN/m²
  • Instalación Rápida: Sistema pre-ensamblado con componentes codificados por color, incluye guía de montaje paso a paso que reduce el tiempo de instalación entre 40-50% versus sistemas tradicionales
  • Durabilidad Extendida: Aluminio anodizado 6005A-T6 con espesor de anodizado mínimo 20 micrones, resistente a ambientes salinos costeros y alta humedad, garantía estructural de 10 años
  • Flexibilidad de Instalación: Ajuste de ángulo azimutal ±15° sin piezas adicionales, permite corrección de orientación sin replantear la estructura completa
  • Conexión a Tierra Integrada: Sistema patentado K2 con continuidad eléctrica automática entre rieles y marcos de paneles, elimina cables de tierra adicionales cumpliendo NEC 690.43
  • Compatibilidad Universal: Compatible con paneles de 60 celdas (1650-1700mm), 72 celdas (1950-2000mm) y half-cell (ancho 1000-1303mm), marcos de 35mm a 50mm
  • Optimización Aerodinámica: Perfil bajo del riel (40mm altura) reduce resistencia al viento, permite mayor densidad de instalación en techos con restricciones de carga
  • Expansión Modular: Sistema escalable para ampliaciones futuras, los rieles SingleRail se pueden extender con conectores de continuidad manteniendo la integridad estructural

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 9 unidades
Ángulo de Inclinación 16° (fijo)
Dimensión Máxima Panel 1303mm ancho × hasta 2200mm largo
Resistencia al Viento 160 km/h (44.4 m/s)
Tipo de Estructura Rieles SingleRail con soportes triangulares
Material Principal Aluminio anodizado 6005A-T6
Tornillería Acero inoxidable A2 (AISI 304)
Espesor Anodizado ≥20 micrones
Tipo de Instalación Techo inclinado con ganchos / Techo plano con lastres (lastres no incluidos)
Carga de Nieve Máxima 1.5 kN/m² (153 kg/m²)
Compatibilidad Marco Panel 35mm a 50mm espesor
Ajuste Azimutal ±15° sin componentes adicionales
Sistema de Tierra Continuidad integrada K2 Systems (NEC 690.43)
Garantía Estructural 10 años
Vida Útil Estimada ≥25 años
Certificaciones TÜV Rheinland, Eurocódigo 1, ASCE 7
Peso Aproximado Kit 45-55 kg (según configuración)

Contenido del Paquete

📐 Rieles SingleRail K2 (longitud según configuración 3×3)🔺 Soportes triangulares de elevación 16°🔧 Grapas de sujeción MiniRail (36 unidades para 9 paneles)🔩 Tornillería de acero inoxidable A2 completa⚡ Conectores de continuidad de tierra📏 Elementos de conexión entre rieles🛡️ Tapas terminales de protección📖 Manual de instalación con planos estructurales📋 Certificado de garantía K2 Systems

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas fotovoltaicos residenciales de 3.5 kW a 5 kW en techos de concreto, teja o lámina, configuración 3×3 paneles para autoconsumo doméstico
🏢 Comercial Pequeña EscalaNegocios y PyMES con consumo de 500-800 kWh/mes, instalación en azoteas planas con sistema de lastre o techos inclinados con anclajes mecánicos
🌾 Bombeo Solar AgrícolaAlimentación de sistemas de bombeo solar de 3-5 HP en zonas rurales, estructura robusta para condiciones de alta exposición y viento
🏗️ Obra Civil TemporalCampamentos de construcción y oficinas temporales con requerimientos de energía fotovoltaica, instalación desmontable y reubicable
🔋 Sistemas Híbridos Off-GridRespaldo energético para viviendas aisladas con bancos de baterías, configuración de 9 paneles para carga de sistemas de 48V
🏭 Naves IndustrialesComplemento energético en techos de naves industriales metálicas, distribución de carga optimizada para estructuras ligeras

Productos Complementarios

K2-HOOK-TILEGanchos de teja universal K2 Systems para instalación en techos inclinados con teja cerámica, barro o concreto (requerido para montaje en techo inclinado)
K2-CROSS-CONNECTORConectores cruzados de aluminio para unión de rieles paralelos, aumentan rigidez estructural en instalaciones con alta exposición al viento
K2-DOME-MINISistema de lastre Dome Mini K2 para instalación en azoteas planas sin perforación, incluye bases triangulares y contenedores de lastre (grava no incluida)
K2-GROUND-LUGTerminales de puesta a tierra adicionales para conexión de inversores y estructuras metálicas de soporte según NEC 690.47
K2-EXPANSION-KITKit de expansión K2 Systems para ampliar la configuración de 9 a 12 paneles, incluye rieles adicionales y componentes de unión estructural
K2-SNOW-GUARDGuardanieves K2 Systems para zonas con precipitación invernal, previene deslizamiento de nieve acumulada sobre los paneles

Preguntas Frecuentes

¿Este kit incluye los paneles solares?
No, este es únicamente el kit de estructura de montaje para 9 paneles solares. Los paneles fotovoltaicos, inversores, cableado y sistemas de protección eléctrica se adquieren por separado. El kit K2-ST-9P-1303-16 está diseñado para ser compatible con la mayoría de paneles del mercado de 400W a 550W con ancho máximo de 1303mm y marcos de 35-50mm de espesor.
¿Incluye los anclajes para el techo?
Los anclajes específicos para techo dependen del tipo de superficie (teja, lámina, concreto o azotea plana). Para techos inclinados con teja se requieren los ganchos K2-HOOK-TILE (vendidos por separado). Para azoteas planas se requiere el sistema de lastre K2-DOME-MINI o bases triangulares lastradas. Los taquetes de expansión para concreto o tornillos autoperforantes para lámina no están incluidos y deben seleccionarse según el tipo de cubierta.
¿Puedo instalar este kit en una azotea completamente plana?
Sí, el kit K2-ST-9P-1303-16 está diseñado para instalación en azoteas planas utilizando el sistema de lastre Dome Mini de K2 Systems o bases triangulares lastradas (vendidas por separado). El ángulo de 16° es ideal para la mayoría de ubicaciones en México (latitud 14°-32°N) ya que maximiza la captación solar anual. En azoteas planas no se requiere perforación de la impermeabilización si se utiliza sistema lastrado con suficiente peso (típicamente 60-80 kg/m² de grava o concreto).
¿Es compatible con paneles de diferentes fabricantes?
Sí, el sistema K2 SingleRail es universal y compatible con más del 98% de paneles fotovoltaicos del mercado, incluyendo marcas como JA Solar, Trina Solar, Canadian Solar, LONGi, Jinko Solar, QCells, etc. La única restricción es que los paneles deben tener ancho máximo de 1303mm (compatible con paneles de 60 celdas, 72 celdas y formatos half-cell) y marcos con espesor entre 35mm y 50mm. Las grapas MiniRail incluidas se ajustan automáticamente al espesor del marco sin necesidad de herramientas especiales.
¿Cuánto tiempo toma la instalación?
Con dos personas capacitadas y herramientas básicas (taladro, llave de torque, nivel), la instalación del kit K2 para 9 paneles toma aproximadamente 4-6 horas incluyendo el replanteo, fijación de soportes, montaje de rieles y colocación de paneles. El sistema K2 reduce el tiempo de instalación en 40-50% comparado con estructuras convencionales gracias a sus componentes pre-ensamblados, rieles con guía central continua y sistema de conexión a tierra integrado que elimina cables adicionales. Es fundamental seguir el manual de instalación y realizar el torque correcto de tornillos (valores especificados en manual).
¿Qué herramientas necesito para el montaje?
Herramientas básicas: taladro percutor con brocas para concreto o metal (según tipo de techo), llave de torque ajustable (rango 10-25 Nm), nivel de burbuja o láser de 2 ejes, flexómetro de 5m, llave Allen de 5mm y 6mm (incluidas en algunos kits), desarmador de cruz, pinzas de electricista, gafas de seguridad y arnés anticaídas para trabajo en altura. Para instalaciones en techo de teja se requiere adicionalmente sierra de copa para paso de tornillos de ganchos. K2 Systems recomienda uso de llave de torque digital para garantizar el apriete correcto especificado en el manual técnico.
¿El ángulo de 16° es adecuado para mi ubicación en México?
El ángulo de 16° es óptimo para la mayoría de instalaciones en el centro y sur de México (latitud 15°-25°N) ya que maximiza la producción anual de energía con desviación menor al 2% respecto al ángulo óptimo teórico. Para ubicaciones en el norte de México (latitud 26°-32°N) el ángulo ideal sería 20°-25°, pero el ángulo de 16° aún proporciona más del 97% de la producción óptima. En aplicaciones de autoconsumo residencial, la diferencia de producción es mínima (50-80 kWh/año en un sistema de 4.5 kWp) y el beneficio de menor perfil aerodinámico compensa la pequeña pérdida de eficiencia angular.
¿Cómo funciona el sistema de conexión a tierra integrado?
El sistema de conexión a tierra K2 Systems utiliza grapas MiniRail con dientes de contacto en acero inoxidable que perforan la capa de anodizado del riel y el marco del panel, estableciendo continuidad eléctrica automática entre todos los componentes metálicos de la estructura. Los rieles SingleRail tienen conectores de continuidad que garantizan la unión eléctrica entre segmentos. Esto elimina la necesidad de cables de tierra adicionales entre paneles cumpliendo con NEC Article 690.43. Se debe conectar un terminal de tierra del riel principal al sistema de tierras del inversor usando cable de cobre calibre 6 AWG (16mm²) mínimo.
