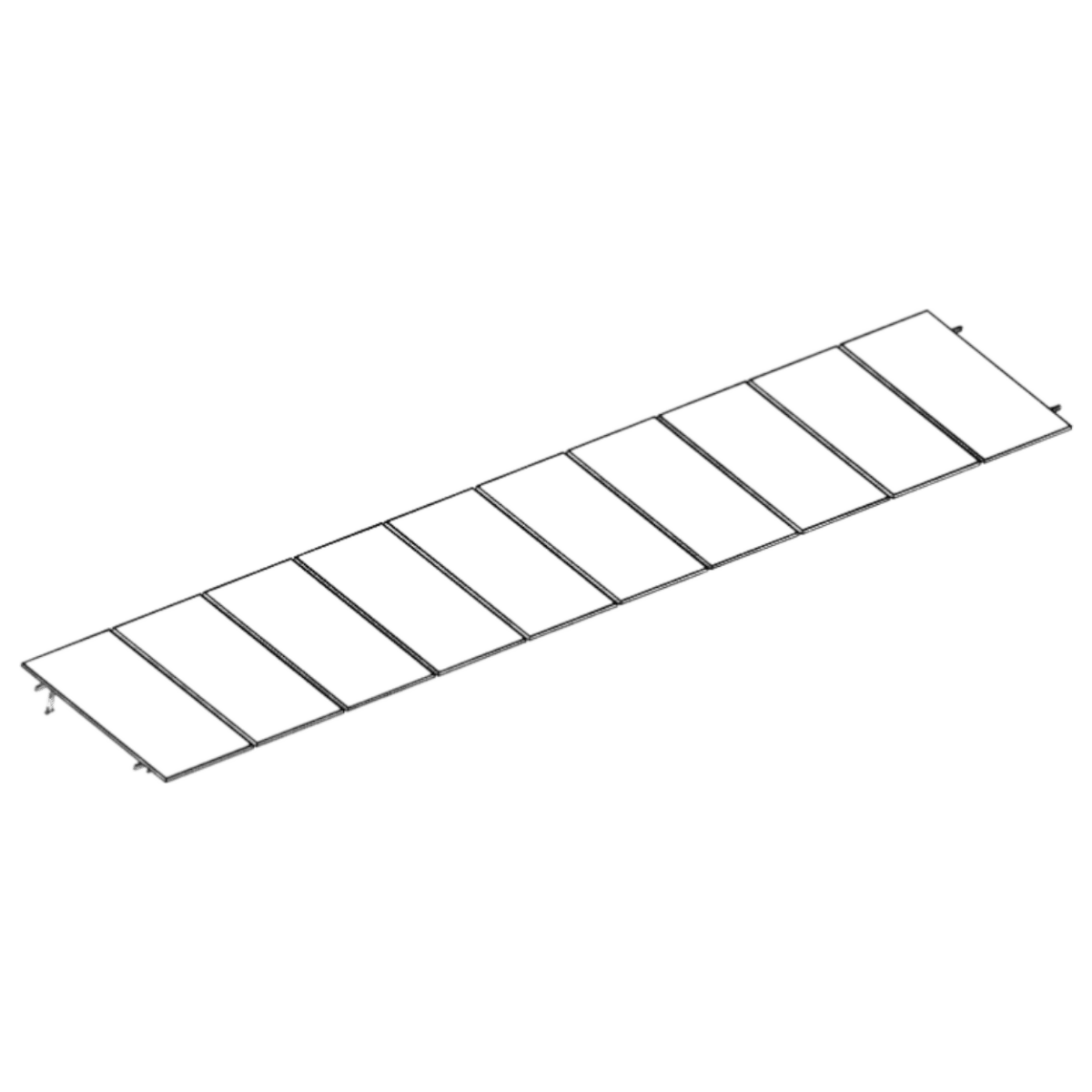

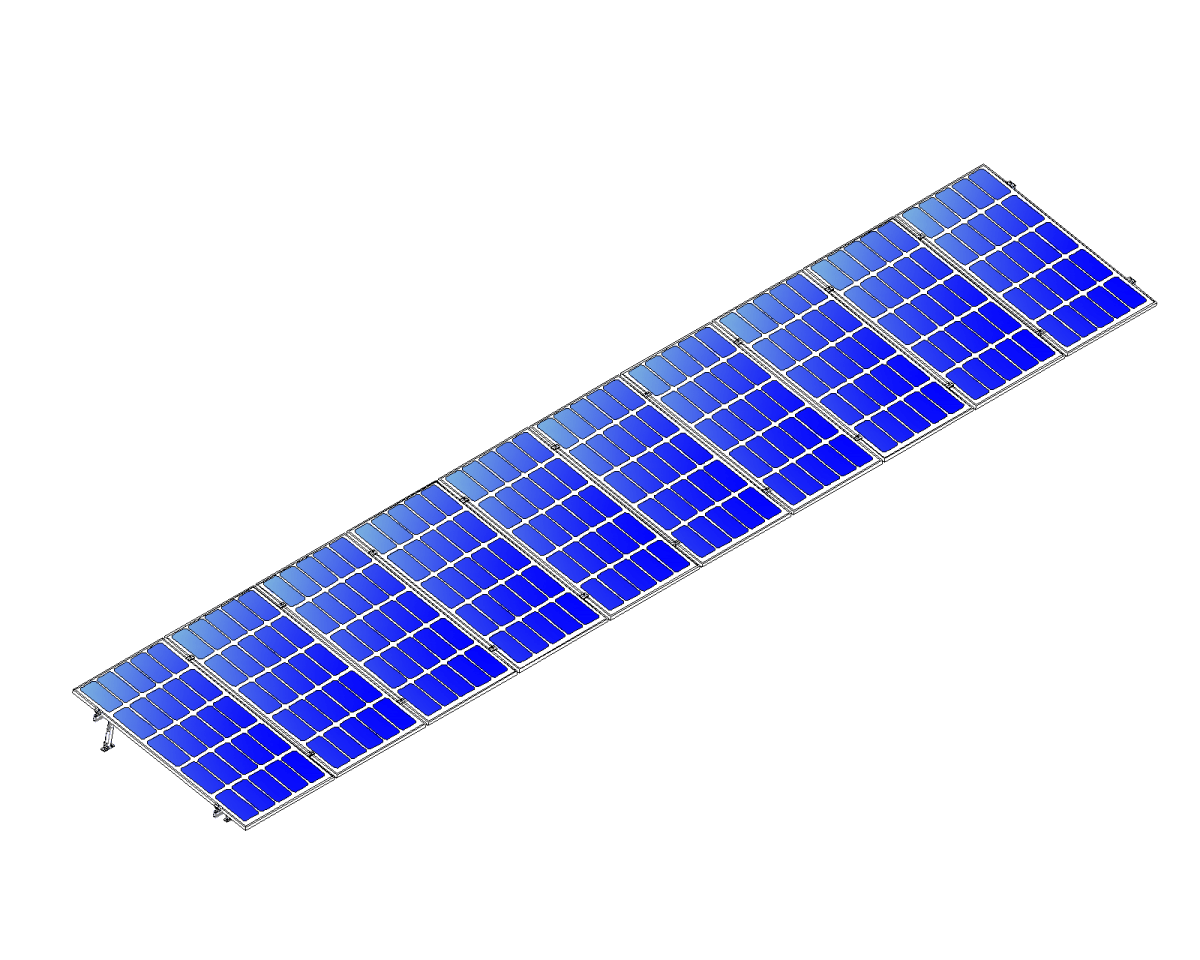

Kit Montaje 10 Paneles Solares Inclinación 10-20° Aluminio Reforzado Aluminext NXT-SM10I-20-1135-R
- SKU / Modelo: NXT-SM10I-20-1135-R
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 10,699.99 MXN
Precio en oferta
$ 8,358.99MXN
Envío calculado al finalizar la compra.
16 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit reforzado next rail para 10 paneles de 10° a 20° hasta 1135mm
Modelo NXT-SM10I-20-1135-R | Marca ALUMINEXT
10 Paneles SolaresInclinación 10-20°Aluminio ReforzadoFila ÚnicaTornillería IncluidaOptimización Solar
El sistema de montaje Next-PVRack NXT-SM10I-20-1135-R es una estructura profesional diseñada específicamente para instalaciones solares de 10 módulos fotovoltaicos en configuración de fila única con inclinación ajustable entre 10° y 20°, cumpliendo con especificaciones técnicas ASTM A653 para aluminio estructural y soportando cargas de viento según TIA-222-G hasta 150 km/h. Esta solución de montaje fabricada por ALUMINEXT ofrece un sistema modular preingeniería que simplifica la instalación y garantiza máxima estabilidad para sistemas fotovoltaicos residenciales y comerciales de mediana escala.
El kit Next-PVRack incluye todos los componentes estructurales necesarios: rieles de aluminio extruido 6063-T5, abrazaderas mid y end clamp de acero inoxidable 304, tornillería grado 8.8, conectores de riel, y sistema de anclaje para montaje en techo o suelo. La inclinación ajustable permite optimizar el ángulo de los paneles solares según la latitud geográfica específica de México, maximizando la captación de energía solar durante todo el año y mejorando el rendimiento del sistema fotovoltaico entre 8% y 15% comparado con instalaciones planas.
Este sistema de montaje es compatible con la mayoría de paneles solares estándar del mercado con marcos de 30-50mm de grosor, incluyendo módulos monocristalinos y policristalinos de 60, 72 y 144 celdas. La estructura Next-PVRack está diseñada para resistir condiciones climáticas extremas incluyendo exposición UV prolongada, corrosión salina en zonas costeras, y cargas de nieve hasta 2400 Pa según normativa IEC 61215, garantizando una vida útil superior a 25 años con mantenimiento mínimo.
Beneficios Principales
- Capacidad para 10 módulos solares en configuración optimizada de una sola fila, ideal para techos residenciales y comerciales de tamaño medio
- Inclinación ajustable de 10° a 20° que permite optimizar el ángulo según latitud geográfica para máxima eficiencia energética durante todo el año
- Construcción en aluminio estructural 6063-T5 con tratamiento anticorrosivo que garantiza durabilidad superior a 25 años incluso en ambientes costeros
- Sistema preingeniería con componentes modulares numerados que reduce el tiempo de instalación hasta 40% comparado con estructuras tradicionales soldadas
- Compatibilidad universal con paneles solares estándar de 60, 72 y 144 celdas con marcos entre 30-50mm de grosor
- Incluye tornillería completa de acero inoxidable grado 8.8 y abrazaderas mid/end clamp certificadas para máxima sujeción
- Diseño estructural certificado para resistir cargas de viento hasta 150 km/h y nieve hasta 2400 Pa según normativas internacionales
- Sistema de drenaje integrado en rieles que previene acumulación de agua y corrosión prematura de componentes
- Instalación versátil compatible con montaje en techo plano, techo inclinado, o sistema de balastro en suelo
- Inversión protegida con estructura diseñada para mantener garantía de fabricante de paneles solares sin perforación de marcos
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Módulos | 10 paneles solares en fila única |
| Rango de Inclinación | 10° a 20° ajustable |
| Material Estructura Principal | Aluminio extruido 6063-T5 |
| Material Abrazaderas | Acero inoxidable 304 |
| Tornillería Incluida | Acero inoxidable grado 8.8 |
| Compatibilidad de Paneles | Marcos 30-50mm, módulos 60/72/144 celdas |
| Carga de Viento | Hasta 150 km/h (TIA-222-G) |
| Carga de Nieve | Hasta 2400 Pa (IEC 61215) |
| Tratamiento Anticorrosivo | Anodizado y recubrimiento protector UV |
| Vida Útil Estimada | Más de 25 años |
| Tipo de Montaje | Techo plano, techo inclinado, suelo |
| Normativas Cumplidas | ASTM A653, TIA-222-G, IEC 61215 |
| Peso Aproximado del Kit | 45-55 kg (dependiendo configuración) |
| Color Estructura | Aluminio natural anodizado |
Contenido del Paquete
📏 Rieles de aluminio extruido 6063-T5 longitudinales📏 Rieles de aluminio transversales de soporte🔩 Abrazaderas mid clamp de acero inoxidable (cantidad según módulos)🔩 Abrazaderas end clamp de acero inoxidable para extremos⚙️ Conectores de riel para ensamblaje modular🔧 Kit completo de tornillería acero inoxidable grado 8.8🔧 Tuercas y arandelas de seguridad📐 Soportes de inclinación ajustables 10-20°⚓ Sistema de anclaje para montaje en superficie📋 Manual de instalación detallado en español📋 Diagrama de ensamblaje paso a paso
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares domésticos de 3-5 kW para autoconsumo en viviendas unifamiliares con techos planos o inclinados
🏢 Proyectos Comerciales PequeñosInstalaciones fotovoltaicas en negocios, oficinas y locales comerciales que requieren arreglos solares de tamaño medio
🌾 Sistemas AgrícolasBombeo solar para riego, electrificación de invernaderos y aplicaciones agropecuarias con paneles en suelo
🏗️ Techos IndustrialesMontaje en naves industriales y bodegas con techos de lámina o concreto que requieren inclinación optimizada
🏖️ Instalaciones CosterasProyectos en zonas marítimas donde se requiere máxima resistencia a corrosión salina y vientos fuertes
⛰️ Zonas Rurales RemotasSistemas off-grid en comunidades aisladas donde la estructura debe soportar condiciones climáticas extremas
Productos Complementarios
Paneles Solares MonocristalinosMódulos fotovoltaicos de 400-550W compatibles con este sistema de montaje para completar la instalación
Cable Fotovoltaico SolarCable especial UV-resistente calibre 10 AWG o 12 AWG para interconexión de paneles según normativa NEC 690
Conectores MC4Conectores macho y hembra MC4 certificados para conexiones eléctricas seguras entre paneles solares
Inversor SolarInversor de cadena o microinversores apropiados para sistema de 10 paneles (3-5 kW típicamente)
Estructura de Anclaje AdicionalBases de concreto o sistema de lastre para montaje en suelo según tipo de terreno y condiciones de viento
Sistema de Puesta a TierraKit de aterrizado con varillas copperweld y cable para protección contra descargas atmosféricas
⚠️ Notas Importantes de Instalación:
- La instalación debe ser realizada por personal capacitado en sistemas fotovoltaicos y estructuras de montaje
- Es obligatorio realizar estudio de cargas estructurales del techo antes de la instalación para verificar capacidad de soporte
- El ángulo de inclinación debe seleccionarse según la latitud geográfica: para México centro usar 18-20°, norte 15-18°, sur 10-15°
- En zonas con vientos superiores a 120 km/h se recomienda refuerzo adicional de anclajes y uso de balastro suplementario
- Verificar compatibilidad dimensional exacta con los paneles solares a instalar antes del montaje
- Aplicar sellador estructural en puntos de anclaje al techo para prevenir filtraciones de agua
- Mantener distancia mínima de 15cm entre borde del techo y estructura para drenaje y mantenimiento
- Este kit requiere anclajes de techo no incluidos, seleccionar según tipo de superficie (concreto, lámina, teja)
Preguntas Frecuentes
¿Este kit de montaje es compatible con cualquier marca de panel solar?
Sí, el sistema Next-PVRack NXT-SM10I-20-1135-R es compatible con la mayoría de paneles solares estándar del mercado que cumplan con dimensiones convencionales de 60, 72 o 144 celdas y marcos de aluminio entre 30-50mm de grosor. Esto incluye marcas populares como Canadian Solar, Jinko, Trina Solar, LONGi, JA Solar y Risen. Es importante verificar las dimensiones exactas de sus paneles antes de la instalación para confirmar compatibilidad dimensional.
¿Qué ángulo de inclinación debo usar para mi ubicación en México?
El ángulo óptimo depende de su latitud geográfica. Para zona centro de México (Ciudad de México, Querétaro, Guadalajara) con latitudes 19-21°N, se recomienda usar inclinación de 18-20°. Para zona norte (Monterrey, Chihuahua, Tijuana) con latitudes 25-32°N usar 15-18°. Para zona sur (Oaxaca, Chiapas, Yucatán) con latitudes 15-18°N usar 10-15°. La regla general es igualar el ángulo de inclinación a su latitud geográfica para máxima captación anual de energía solar.
¿Incluye el kit los anclajes para fijar al techo?
No, los anclajes específicos para techo NO están incluidos ya que varían según el tipo de superficie de montaje (concreto, lámina, teja, madera). Para techos de concreto se requieren taquetes expansivos de 3/8" o 1/2" con tornillos de acero inoxidable. Para techos de lámina se necesitan tornillos autoperforantes con rondana de neopreno. Para montaje en suelo se requiere sistema de balastro o cimentación de concreto. Consulte a un instalador profesional para seleccionar los anclajes apropiados según su caso específico.
¿Qué herramientas necesito para instalar este sistema de montaje?
Herramientas básicas requeridas: taladro percutor con brocas para concreto o metal según tipo de techo, llaves mixtas o de carraca set 10-17mm, desarmadores de cruz y plana, nivel de burbuja o láser, cinta métrica, escalera o andamio seguro, arnés de seguridad para trabajo en altura, y pistola de sellador. Se recomienda también multímetro para verificar conexiones eléctricas y torquímetro para apretar tornillos estructurales al par especificado (15-20 Nm típicamente). La instalación completa toma entre 6-10 horas para dos personas con experiencia.
¿Cuánto peso soporta esta estructura incluyendo paneles y cargas de viento?
El sistema Next-PVRack NXT-SM10I-20-1135-R está diseñado para soportar 10 paneles solares estándar (aproximadamente 200-250 kg de peso total de módulos) más cargas dinámicas de viento hasta 150 km/h (equivalente a 1800 Pa de presión) y carga de nieve hasta 2400 Pa según normativas internacionales TIA-222-G e IEC 61215. El peso total del sistema instalado con paneles es aproximadamente 250-300 kg. Es crítico verificar que la estructura del techo soporte esta carga antes de la instalación mediante evaluación estructural profesional.
¿Este sistema de montaje requiere mantenimiento periódico?
El mantenimiento es mínimo gracias al aluminio anodizado y acero inoxidable 304 resistentes a corrosión. Se recomienda inspección visual semestral para verificar: ajuste de tornillería (reapretar si es necesario), ausencia de corrosión en puntos de unión, integridad de abrazaderas mid/end clamp, y drenaje libre de obstrucciones en rieles. En zonas costeras realizar inspección trimestral y lavar estructura con agua dulce cada 6 meses para remover acumulación de sal. Verificar sellador de anclajes al techo anualmente y renovar si presenta agrietamiento. Con mantenimiento adecuado la vida útil supera 25 años.
