Kit de Operadores para Puertas Abatibles de hasta 3 Metros y 400 Kg ATI 3024 / Uso Semi-Intensivo
Modelo 001-U7136 | Marca CAME
Hasta 3 Metros400 Kg por HojaUso Semi-Intensivo24 Vcc Pistones110 Vac Alimentación300W Potencia
El Kit ATI 3024 es un sistema completo de operadores electromecánicos para puertas abatibles residenciales y comerciales, diseñado para hojas de hasta 3 metros de longitud y 400 kg de peso por hoja. Opera con pistones a 24 Vcc alimentados por cuadro de mando de 110 Vac con potencia máxima de 300W, cumpliendo con estándares de seguridad para instalaciones semi-intensivas con ciclos de trabajo de hasta 50% en operación continua. Su diseño robusto garantiza durabilidad en aplicaciones de tráfico moderado como accesos residenciales, estacionamientos privados y entradas de conjuntos habitacionales.
Este kit profesional de CAME integra toda la electrónica de control y los actuadores necesarios para automatizar puertas de dos hojas, proporcionando apertura y cierre suaves y silenciosos. La tecnología de baja tensión en los pistones (24 Vcc) asegura operación segura y eficiente energéticamente, mientras que el cuadro de mando con alimentación de 110 Vac facilita la instalación en cualquier entorno residencial o comercial estándar sin requerir transformadores adicionales.
El sistema ATI 3024 está optimizado para uso semi-intensivo, soportando múltiples ciclos diarios sin comprometer su vida útil. Su capacidad de manejar hojas de hasta 400 kg lo hace ideal para puertas de herrería, aluminio o madera de dimensiones considerables, garantizando operación confiable incluso en condiciones ambientales adversas.
Beneficios Principales
- Capacidad para puertas de hasta 3 metros de longitud y 400 kg de peso, compatible con la mayoría de puertas residenciales y comerciales
- Clasificación semi-intensiva ideal para uso frecuente en accesos con tráfico moderado diario
- Operación a 24 Vcc en pistones que garantiza seguridad, bajo consumo energético y mayor vida útil de componentes
- Cuadro de mando con alimentación estándar 110 Vac que simplifica la instalación sin requerir infraestructura eléctrica especial
- Potencia de 300W que proporciona fuerza suficiente para operar puertas pesadas con movimiento fluido y silencioso
- Kit completo que incluye todos los componentes necesarios para instalación profesional rápida
- Diseño robusto CAME con tecnología italiana reconocida mundialmente por su confiabilidad y durabilidad
- Compatible con accesorios de seguridad y control como fotoceldas, controles remotos y receptores inalámbricos
Especificaciones Técnicas
| Característica |
Especificación |
| Longitud Máxima de Hoja |
3 metros |
| Peso Máximo por Hoja |
400 kg |
| Clasificación de Uso |
Semi-Intensivo (ciclo de trabajo 50%) |
| Alimentación Cuadro de Mando |
110 Vac |
| Alimentación Pistones |
24 Vcc |
| Potencia Máxima |
300 W |
| Tipo de Puerta |
Abatible de dos hojas |
| Tipo de Operador |
Electromecánico pistón lineal |
Contenido del Paquete

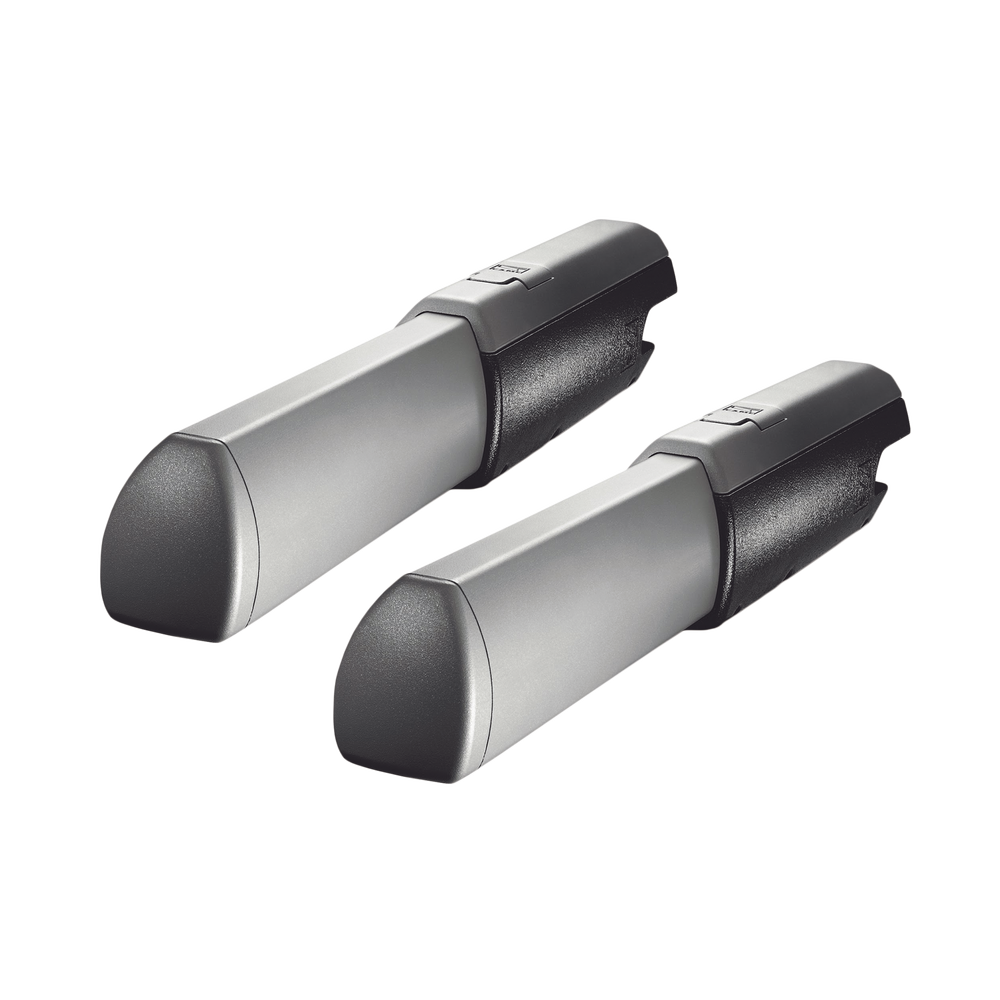

2x Operadores pistón 24 Vcc1x Cuadro de mando 110 VacKit de herrajes y soportes de montajeManual de instalación y configuración
Aplicaciones Recomendadas
🏘️ Accesos ResidencialesIdeal para automatización de puertas en casas, fraccionamientos y condominios con tráfico moderado diario
🏢 Entradas ComercialesPerfecto para negocios, oficinas y estacionamientos privados que requieren control de acceso vehicular confiable
🏗️ Conjuntos HabitacionalesSolución profesional para accesos de desarrollos residenciales con múltiples usuarios y ciclos de operación frecuentes
🏭 Almacenes y BodegasAutomatización de puertas perimetrales en instalaciones industriales ligeras y centros de distribución pequeños
Productos Complementarios
XBS-IR33Fotocelda de seguridad con alcance de 10 metros para detección de obstáculos durante cierre automático
XBS-SW-01Botonera triple de uso rudo para control manual de apertura, cierre y paro de emergencia
XBT-23Control remoto inalámbrico de largo alcance para operación conveniente desde el interior del vehículo
XB-REC2Receptor inalámbrico adicional de 2 canales para expandir capacidad de controles remotos
Preguntas Frecuentes
¿Qué significa uso semi-intensivo y cuántos ciclos diarios soporta?
Uso semi-intensivo significa que el sistema está diseñado para operar con ciclo de trabajo del 50%, permitiendo aproximadamente 30-50 operaciones completas diarias en condiciones normales. Es ideal para accesos residenciales con tráfico moderado o pequeños negocios, pero no recomendado para aplicaciones de alto tráfico continuo como edificios corporativos o centros comerciales que requieren clasificación intensiva.
¿Puedo instalar este kit en una puerta de una sola hoja?
Sí, el kit ATI 3024 puede instalarse en puertas de una sola hoja utilizando únicamente uno de los operadores incluidos. El cuadro de mando es compatible con configuraciones de una o dos hojas. Sin embargo, la hoja única debe cumplir con las especificaciones máximas de 3 metros de longitud y 400 kg de peso. Para optimizar costos en instalaciones de una hoja, consulte con su distribuidor sobre kits específicos de operador individual.
¿Qué tipo de mantenimiento requiere el sistema?
Se recomienda mantenimiento preventivo cada 6 meses que incluye: lubricación de pistones y articulaciones con grasa dieléctrica, verificación de apriete de tornillos de fijación, limpieza de fotoceldas y sensores, inspección visual de cables y conexiones, y prueba de funcionamiento de dispositivos de seguridad. En ambientes salinos o polvorientos, reducir el intervalo a 3-4 meses. El cuadro de mando debe mantenerse libre de polvo y humedad.
¿Es necesario instalar fotoceldas de seguridad?
Aunque el kit funciona sin fotoceldas, su instalación es altamente recomendada y en muchas jurisdicciones es obligatoria por normativas de seguridad. Las fotoceldas (como la XBS-IR33) detectan obstáculos durante el cierre y revierten automáticamente el movimiento, previniendo accidentes con vehículos, personas o mascotas. Esto cumple con estándares internacionales de seguridad UL325 y normativas mexicanas aplicables.
¿Qué hacer si la puerta no abre completamente o se detiene a medio camino?
Este problema generalmente indica: (1) Límites de carrera mal configurados en el cuadro de mando - ajustar potenciómetros según manual, (2) Obstáculos mecánicos en el recorrido de la puerta - verificar bisagras y rieles, (3) Fuerza insuficiente - aumentar configuración de torque si la puerta es muy pesada, o (4) Pistones desalineados - revisar instalación y ángulos de montaje. Si persiste, verificar voltaje de alimentación y estado de condensadores en el cuadro de mando.
