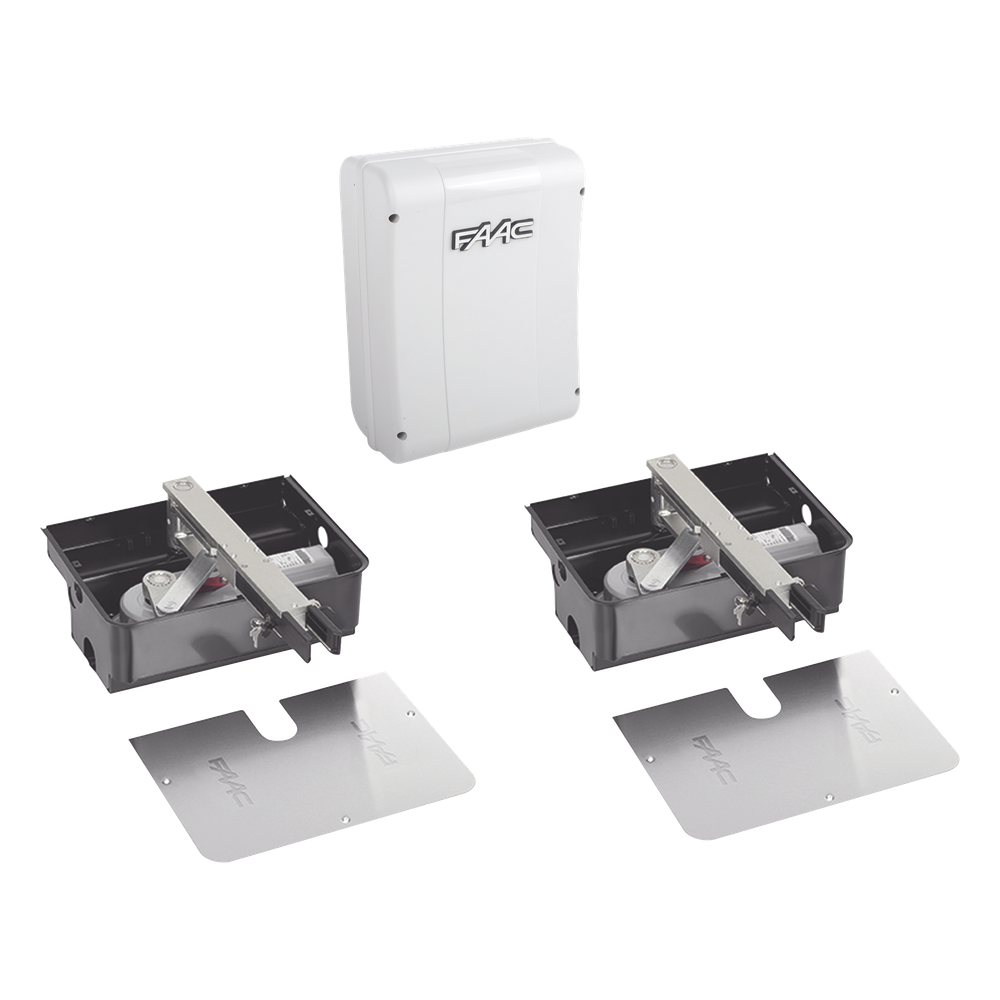

Kit Operadores Subterraneos 24V 330 Nm IP67 Puertas Abatibles hasta 3.5m (11.5ft) FAAC FAAC-770N-24V
- SKU / Modelo: FAAC-770N-24V
- Marca: FAAC
- Categoría: Acceso Vehicular
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Kit de Operadores Subterráneos / 24V / 330 Nm / IP67 / 3.5 m (11.5 ft) / 180 kg
Modelo FAAC-770N-24V · Marca FAAC · Operador subterráneo 24V DC para portón abatible
El kit de operadores subterráneos FAAC 770N 24V (FAAC-770N-24V) es un sistema de automatización para puertas abatibles que se instala bajo la hoja, con motor de 24V DC, torque máximo de 330 Nm, grado de protección IP67 y capacidad para hojas de hasta 3.5 metros (11.5 ft). Su velocidad angular es de 6°/s y trabaja de -20°C a 55°C, por lo que funciona como motor oculto para portón abatible sin elementos visibles sobre el piso.
El operador FAAC 770N 24V incorpora un encoder virtual que detecta obstáculos durante el recorrido de la hoja, junto con un dispositivo anti-aplastamiento y control electrónico de finales de carrera. Para casos de emergencia, el kit FAAC-770N-24V cuenta con desbloqueo manual mediante doble palanca mecánica, de modo que la puerta puede moverse a mano cuando sea necesario.
La capacidad del operador subterráneo FAAC 770N 24V depende de la longitud de la hoja: soporta 500 kg en hojas de 1.5 m (4.9 ft) y 180 kg en hojas de 3.5 m (11.5 ft). Con una potencia máxima de 70W y alimentación de 110V, el FAAC-770N-24V se orienta a accesos residenciales e institucionales donde la estética arquitectónica de la entrada es prioridad.
Como funciona un operador subterráneo para puerta abatible
Un operador subterráneo para puerta abatible es un motorreductor que se aloja bajo el nivel del piso, junto al eje de giro de la hoja, y mueve la puerta desde abajo. A diferencia de los pistones o brazos articulados que se atornillan al poste y a la hoja, el mecanismo no queda a la vista, por lo que el portón conserva su diseño original. Esta es la razón por la que se elige en fachadas donde se busca una automatización invisible.
El motor de 24V DC del FAAC 770N 24V trabaja con control electrónico. Un encoder virtual calcula la posición y el esfuerzo del motor sin sensores externos, y cuando detecta una resistencia anormal, como un obstáculo en el camino, el sistema reacciona para proteger a personas y vehículos. Esa lógica, combinada con los finales de carrera controlados electrónicamente, permite maniobras suaves al inicio y al final del recorrido.
Al dimensionar un operador de este tipo conviene considerar la longitud y el peso de cada hoja, no solo el peso total. En portones abatibles, la fuerza necesaria crece con la longitud de la hoja, por eso la capacidad en kg disminuye cuando la hoja es más larga. Un error común es elegir el motor solo por su torque máximo sin revisar la tabla de capacidad por longitud, o ignorar el drenaje de la caja de cimentación, un punto crítico en cualquier instalación subterránea.
Beneficios Principales
- Motor invisible bajo la puerta: el operador FAAC 770N 24V queda oculto en el piso, así que la fachada, los herrajes y el diseño del portón se conservan sin elementos visibles.
- Torque máximo de 330 Nm: el motor de 24V DC del FAAC-770N-24V mueve hojas de hasta 3.5 m (11.5 ft), lo que permite automatizar desde puertas cortas hasta portones de acceso vehicular de tamaño medio.
- Protección IP67: la construcción sellada resiste polvo y agua, lo que da tranquilidad al instalador en zonas con lluvia o escurrimientos sobre el piso.
- Operación de -20°C a 55°C: el kit funciona en climas fríos y calurosos, de modo que el mismo modelo sirve en regiones con temperaturas distintas del país.
- Encoder virtual con anti-aplastamiento: detecta obstáculos y activa la protección, reduciendo el riesgo de daño a personas, mascotas y vehículos durante cada ciclo.
- Desbloqueo manual con doble palanca: permite abrir o cerrar la hoja a mano en una emergencia, para que el acceso no quede bloqueado ante una falla.
- Velocidad angular de 6°/s: el movimiento controlado hace las maniobras predecibles y seguras en áreas donde transitan peatones.
- Garantía de 3 años: el FAAC-770N-24V cuenta con 3 años de garantía, un respaldo para proyectos residenciales e institucionales de uso continuo.
Especificaciones Tecnicas
| Atributo | Valor |
|---|---|
| Marca | FAAC |
| Modelo | FAAC-770N-24V |
| Tipo de operador | Subterráneo para puertas abatibles |
| Longitud máxima de hoja | 3.5 m (11.5 ft) |
| Torque máximo | 330 Nm |
| Voltaje de alimentación | 110V |
| Voltaje del motor | 24V DC |
| Tipo de motor | Brush |
| Potencia máxima | 70W |
| Velocidad angular | 6°/s |
| Peso del motor | 12 kg (26.5 lb) |
| Dimensiones del motor | 362 × 153 × 127 mm (14.3 × 6.0 × 5.0 in) |
| Temperatura de operación | -20°C a 55°C (-4°F a 131°F) |
| Grado de protección IP | IP67 |
| Funciones de seguridad y control | Encoder virtual para detección de obstáculos, dispositivo anti-aplastamiento, desbloqueo manual con doble palanca, control electrónico de finales de carrera |
| Garantía | 3 años |
| Longitud de hoja | Capacidad máxima |
|---|---|
| 1.5 m (4.9 ft) | 500 kg |
| 1.8 m (5.9 ft) | 480 kg |
| 2.25 m (7.4 ft) | 220 kg |
| 3.0 m (9.8 ft) | 190 kg |
| 3.5 m (11.5 ft) | 180 kg |
