- Eficiencia en Costos: Ofrece una excelente relación entre altura y precio para proyectos que no requieren galvanizado por inmersión en caliente.
- Seguridad Estructural: Carga axial máxima de 200 kg, apta para múltiples dispositivos montados en la punta o laterales.
- Resistencia al Clima: Diseñada para soportar ráfagas de viento de hasta 200 km/h.
- Protección Anticorrosiva: Galvanizado electrolítico bajo norma ASTM B-633, optimizado para climas desérticos.
- Certificación de Calidad: Producto elaborado bajo estándares ISO 9001:2015 con inspección del 100% en ensambles.
Kit de Torre Arriostrada de Piso de 18 m STZ30 | SYSCOM TOWERS KTZ-30E-018
- SKU / Modelo: KTZ-30E-018
- Marca: SYSCOM TOWERS
- Categoría: Torres y Mástiles
- Garantía: 1 año
Precio normal:
$ 17,827.99 MXN
Precio en oferta
$ 13,927.99MXN
Envío calculado al finalizar la compra.
16 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

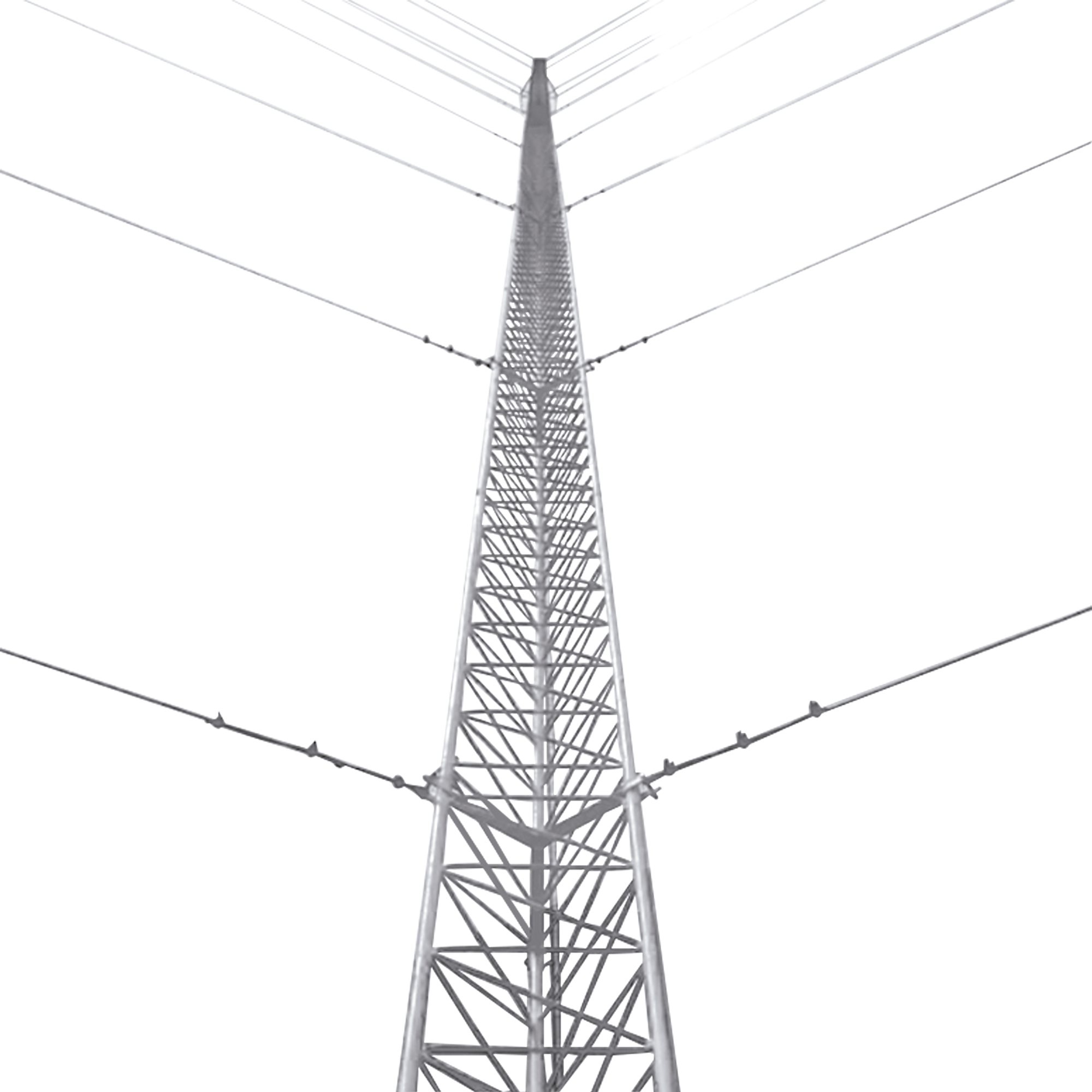

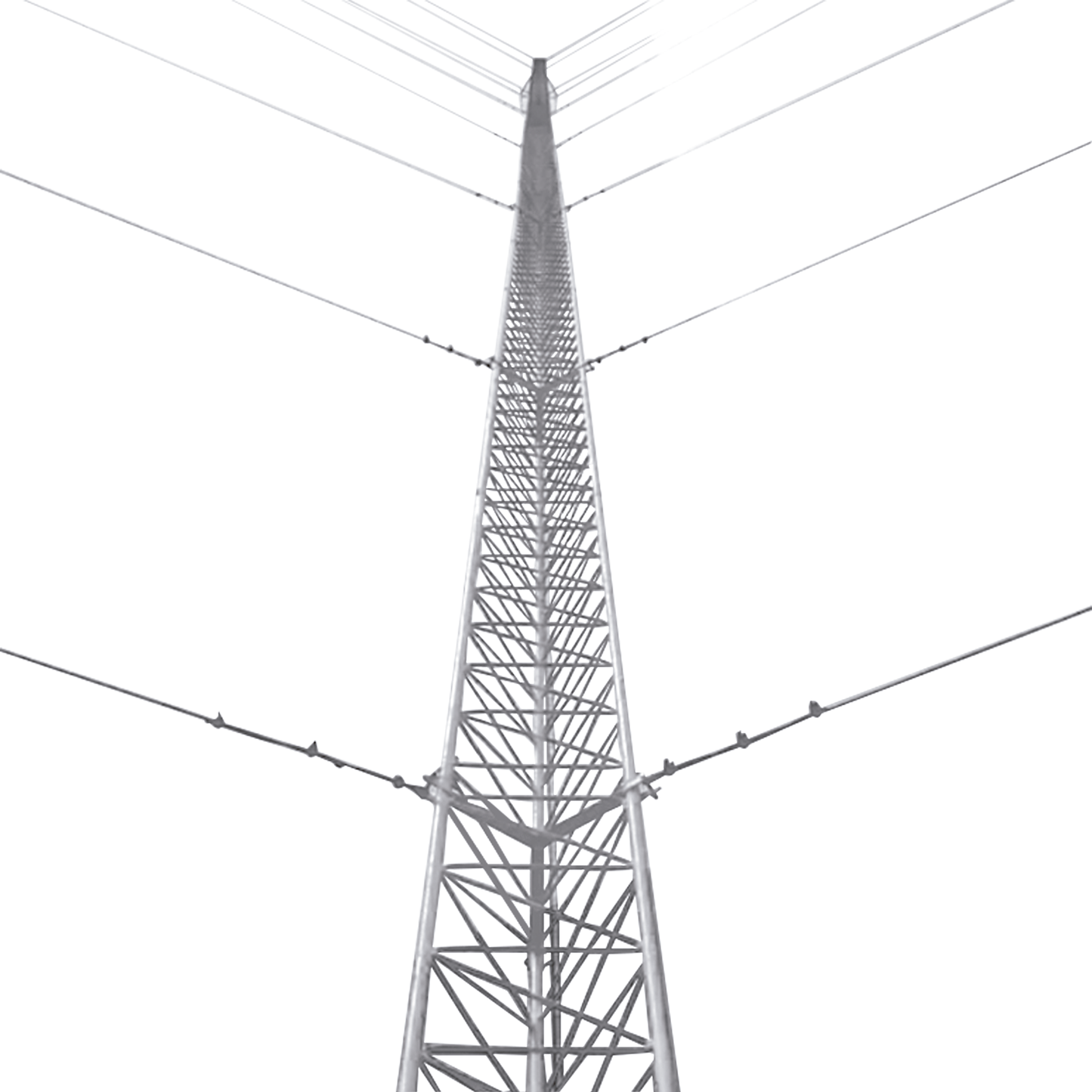

Kit de Torre Arriostrada de Piso de 18 m STZ30 | SYSCOM TOWERS KTZ-30E-018
El Kit KTZ-30E-018 es una solución integral de infraestructura diseñada para ofrecer gran elevación a un bajo costo, ideal para aplicaciones en zonas secas o de baja humedad. Este sistema modular consta de 6 tramos de 3 metros cada uno, fabricados bajo normativas internacionales de calidad ISO 9001:2015 y protección anticorrosiva ASTM B-633.
Con una capacidad de carga axial de hasta 200 kg y resistencia a vientos de 200 km/h, esta torre es la opción preferida para montar sistemas de seguridad, telecomunicaciones, iluminación y pararrayos. Su diseño incluye un riguroso proceso de inspección ensamble tramo-a-tramo para garantizar una instalación segura y alineada.
Beneficios Principales
Especificaciones Técnicas
| Modelo / SKU | KTZ-30E-018 |
| Marca | SYSCOM TOWERS |
| Altura Total | 18 metros (6 tramos) |
| Ancho de Cara | 30 cm |
| Carga Axial Máxima | 200 Kg |
| Resistencia al Viento | 200 km/h |
| Tipo de Galvanizado | Electrolítico (ASTM B-633) |
| Peso Neto (Aprox) | Basado en componentes de 3m |
Componentes Incluidos en el Kit
| Cant. | Modelo | Descripción |
|---|---|---|
| 6 | STZ30 | Tramo de torre de 30 cm de ancho de cara |
| 1 | SCZ30P | Copete de torre de 30 cm con opresor para pararrayo |
| 1 | SBA30 | Base para torre de 30 cm |
| 1 | SAB30 | Ancla para base de torre |
| 3 | SJB30 | Brida de sujeción de Retenida |
| 3 | SAP02 | Ancla de piso para Retenida |
| 18 | CUELLO-14-HDG | Cuello para cable de retenida |
| 54 | NUDO-316-FJG | Abrazadera tipo perro de 3/16" |
Nota: No incluye cable de retenida ni tensores. Se recomiendan 190m de cable SRET-318-CAM y 9 tensores TEN1/2X6OGJ.
Diagrama Ilustrativo para Instalación de Retenidas (Torres Tipo Z)
Acotado en metros (m). Basado en anclaje al 70% de la altura de la torre.
| Altura de la Torre | Distancia a Ancla | Altura Instalación Bridas (Torre Tipo TZ30) | Altura Instalación Bridas (Torre Tipo TZ35 y TZ45) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | h1 | h2 | h3 | h4 | h5 | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | |
| 3 | 2 | - | 3 | - | - | - | - | 3 | - | - | - | - | - | - | - |
| 6 | 4 | - | 6 | - | - | - | - | 6 | - | - | - | - | - | - | - |
| 9 | 6 | - | 9 | 4.5 | - | - | - | 9 | - | - | - | - | - | - | - |
| 12 | 8.5 | - | 12 | 6 | - | - | - | 12 | 6 | - | - | - | - | - | - |
| 15 | 10.5 | - | 15 | 10 | 5 | - | - | 15 | 7.5 | - | - | - | - | - | - |
| 18 | 12.5 | - | 18 | 12 | 6 | - | - | 18 | 9 | - | - | - | - | - | - |
| 21 | 15 | - | 21 | 16 | 10.5 | 5 | - | 21 | 14 | 7 | - | - | - | - | - |
| 24 | 17 | - | 24 | 18 | 12 | 6 | - | 24 | 16 | 8 | - | - | - | - | - |
| 27 | 19 | - | 27 | 21.5 | 16 | 11 | 5.5 | 27 | 18 | 9 | - | - | - | - | - |
| 30 | 21 | - | 30 | 24 | 18 | 12 | 6 | 30 | 22.5 | 15 | 7.5 | - | - | - | - |
| 33 | 23 | - | - | - | - | - | - | 33 | 24.75 | 16.5 | 8.25 | - | - | - | - |
| 36 | 25 | - | - | - | - | - | - | 36 | 27 | 18 | 9 | - | - | - | - |
| 39 | 27.5 | - | - | - | - | - | - | 39 | 31.2 | 23.4 | 15.6 | 7.8 | - | - | - |
| 42 | 29.5 | - | - | - | - | - | - | 42 | 33.6 | 25.2 | 16.8 | 8.4 | - | - | - |
| 45 | 31.5 | - | - | - | - | - | - | 45 | 36 | 27 | 18 | 9 | - | - | - |
| 48 | 33.6 | 16.8 | - | - | - | - | - | 48 | 40 | 32 | - | - | 24 | 16 | 8 |
| 51 | 35.7 | 17.8 | - | - | - | - | - | 51 | 42.5 | 34 | - | - | 25.5 | 17 | 8.5 |
| 54 | 37.8 | 18.9 | - | - | - | - | - | 54 | 45 | 36 | - | - | 27 | 18 | 9 |
| 57 | 40 | 16.8 | - | - | - | - | - | 56 | 48 | 40 | 32 | - | 24 | 16 | 8 |
| 60 | 42 | 18.2 | - | - | - | - | - | 60 | 51.5 | 43 | 34.5 | - | 26 | 17.5 | 9 |
Notas del Diagrama: 1. Sin escala. 2. Distancias son recomendaciones. 3. Instalación solo por expertos. 4. Basado en anclaje al 70% de la altura total. 5. Se recomienda estudio de resistencia del suelo.
Recomendaciones de Instalación y Mantenimiento
- Personal Calificado: La instalación debe ser realizada exclusivamente por un profesional capacitado.
- Plan de Mantenimiento: Se debe programar una revisión periódica de la tensión en retenidas y el ajuste de toda la tornillería.
- Restricciones de Carga: No instalar paneles solares a una altura superior a los 6 metros.
- Estudio de Esfuerzos: Es obligatorio realizar un estudio cuando se coloque una carga excéntrica para evitar torsión o fallas estructurales.
- Señalización Obligatoria: La torre debe pintarse en 7 franjas iguales (4 naranja-rojizo y 3 blanco) y contar con una lámpara de obstrucción en la punta.
- Garantía: El uso de accesorios originales (bridas, base, anclas) es obligatorio; de lo contrario, se pierde la garantía del equipo.
