- Altura Modular: Configuración de 18 metros mediante 6 tramos de fácil ensamblaje.
- Resistencia al Viento: Estructura probada para soportar ráfagas de hasta 200 km/h.
- Capacidad de Carga: Soporta una carga axial máxima de 200 kg para diversos equipos de telecomunicación.
- Calidad Certificada: Fabricación bajo estándares ISO 9001:2015 y galvanizado bajo norma ASTM B-633.
- Optimización de Espacio: Diseño de 30 cm de ancho de cara, ideal para techos y superficies limitadas.

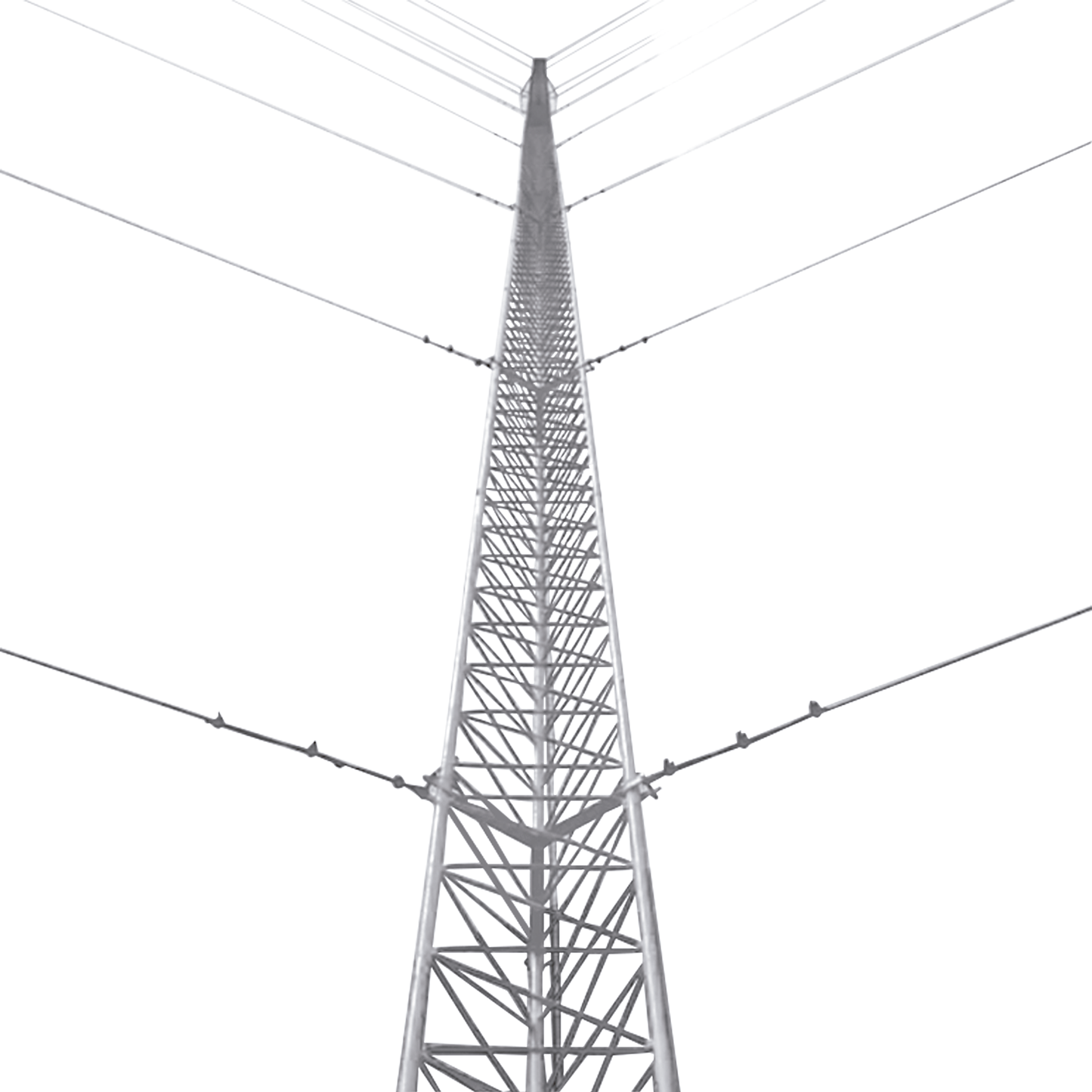

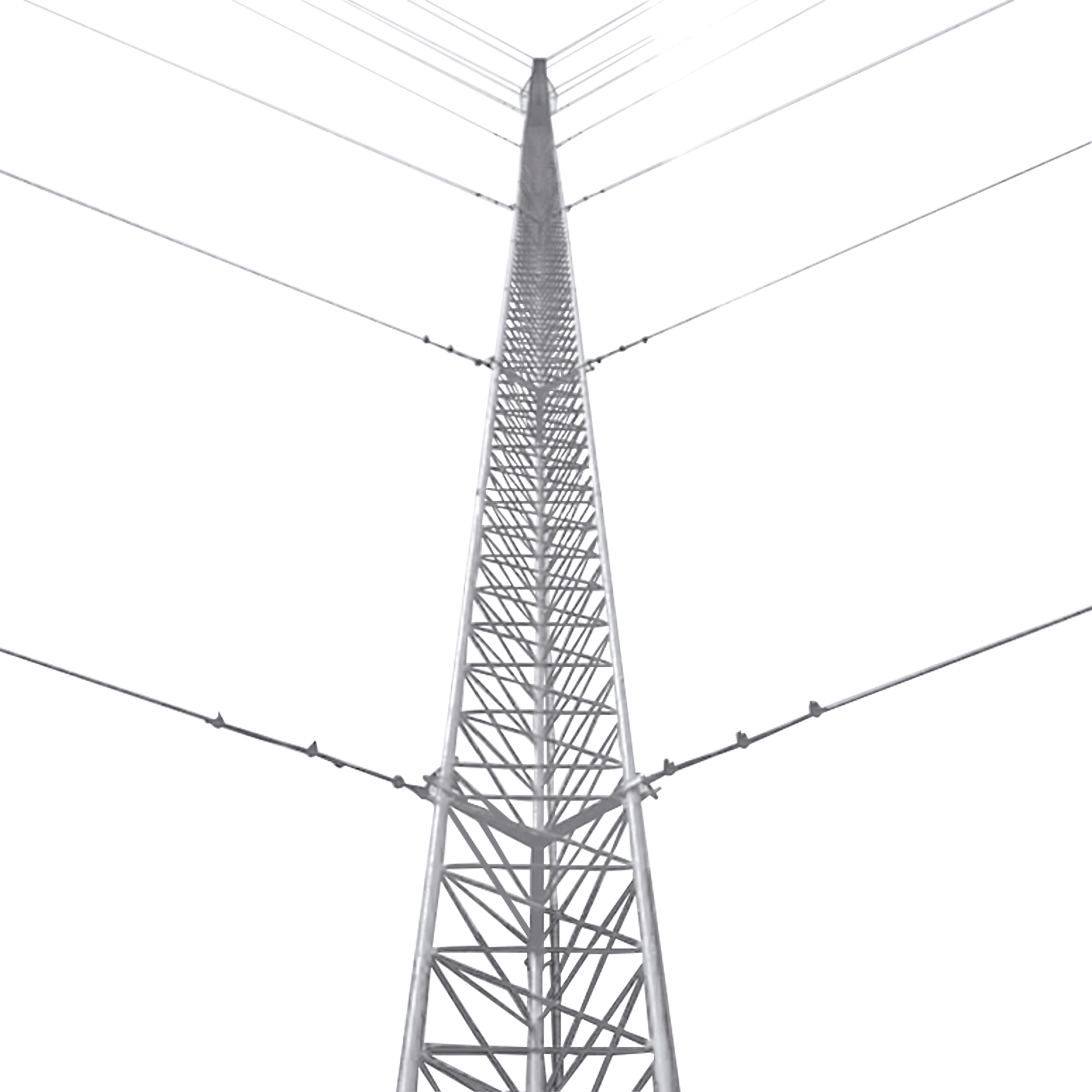

Kit de Torre Arriostrada de Techo 18 m STZ30 | SYSCOM TOWERS
- SKU / Modelo: KTZ-30E-018P
- Marca: SYSCOM TOWERS
- Categoría: Torres y Mástiles
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Kit de Torre Arriostrada de Techo 18 m STZ30 | SYSCOM TOWERS
El Kit de Torre Arriostrada de Techo SYSCOM TOWERS STZ30 es una solución modular de alto rendimiento, diseñada específicamente para instalaciones en techos, patios y estructuras elevadas en zonas secas o de baja humedad. Con una elevación total de 18 metros distribuida en 6 tramos, este sistema ofrece una plataforma estable para equipos de telecomunicaciones, supervisión y señalización.
Cada tramo cuenta con un acabado en galvanizado electrolítico conforme a la norma ASTM B-633, lo que garantiza una excelente resistencia mecánica y protección anticorrosiva en entornos exteriores. Su diseño modular de 30 cm de ancho de cara permite un montaje adaptable y eficiente, soportando condiciones climáticas exigentes con vientos de hasta 200 km/h.
Beneficios Clave
Especificaciones Técnicas
| Marca | SYSCOM TOWERS |
| Modelo | STZ30 |
| Altura Total | 18 m (6 tramos) |
| Carga Axial Máxima | 200 kg |
| Resistencia al Viento | 200 km/h |
| Protección Anticorrosiva | Galvanizado Electrolítico (ASTM B-633) |
| Dimensiones | 30 cm de ancho de cara |
| Aplicación | Intemperie (Zonas secas o baja humedad) |
Contenido del Paquete (Componentes Incluidos)
| Cant. | Modelo | Descripción |
|---|---|---|
| 6 | STZ-30 | Tramo de torre de 30 cm de ancho de cara (Incluye tornillería) |
| 1 | SCZ-30P | Copete de torre de 30 cm con opresor para pararrayo |
| 3 | SJB-30 | Brida para sujeción de Retenida |
| 1 | SBA-30 | Base para torre de 30 cm |
| 1 | SAB-30 | Ancla para base de torre |
| 3 | SAP-01 | Ancla de Losa o Pared para torre Arriostrada |
| 18 | CUELLO-14LS | Cuello para cable de retenida |
| 54 | NUDO-316MS | Abrazadera tipo perro de 3/16" |
IMPORTANTE: Este kit NO incluye cable de retenida ni tensores. Se recomienda añadir 190m de cable SRET-318 o SRET-318-CAM y 9 tensores de 1/2" x 6".
Diagrama Ilustrativo para Instalación de Retenidas (Torres Tipo Z)
Valores en metros (m). Basado en anclaje al 70% de la altura total de la torre.
| Altura Torre | Distancia a Ancla | Altura Instalación Bridas (Torre Tipo TZ30) | |||||
|---|---|---|---|---|---|---|---|
| L1 | L2 | h1 | h2 | h3 | h4 | h5 | |
| 3 | 2 | - | 3 | - | - | - | - |
| 6 | 4 | - | 6 | - | - | - | - |
| 9 | 6 | - | 9 | 4.5 | - | - | - |
| 12 | 8.5 | - | 12 | 6 | - | - | - |
| 15 | 10.5 | - | 15 | 10 | 5 | - | - |
| 18 | 12.5 | - | 18 | 12 | 6 | - | - |
| 21 | 15 | - | 21 | 16 | 10.5 | 5 | - |
| 24 | 17 | - | 24 | 18 | 12 | 6 | - |
| 27 | 19 | - | 27 | 21.5 | 16 | 11 | 5.5 |
| 30 | 21 | - | 30 | 24 | 18 | 12 | 6 |
Sistemas Adicionales Sugeridos (No Incluidos)
Kit Pararrayo y Tierra Física:
- 1 TG45AB: Electrodo de puesta a tierra de 45 A con filtro.
- 1 TGTDPC: Punta Pararrayo con Mástil de Aluminio (1.2m).
- 12 TGAC: Aisladores para torre.
- 1 ANTIOX: Aerosol para protección de terminales.
Señalización Aeronáutica:
- 2 EIGSLSE: Estrobo tipo LED autónomo con fotocelda y panel solar.
- 2 HLU3: Montaje para lámpara de obstrucción.
Preguntas Frecuentes (FAQ)
¿Qué altura total alcanza esta torre?
La configuración completa del kit alcanza los 18 metros de altura utilizando sus 6 tramos modulares.
¿Es apta para zonas costeras?
Este modelo cuenta con galvanizado electrolítico, ideal para zonas secas. Para alta salinidad, se recomienda el galvanizado por inmersión en caliente.
¿Por qué no incluye la retenida?
La longitud de la retenida varía según la distancia de anclaje disponible en el techo o sitio de instalación; por ello se cotiza por separado según las necesidades del proyecto.
¿Deseas una cotización personalizada que incluya los metros de retenida y tensores necesarios para tu instalación en techo?
