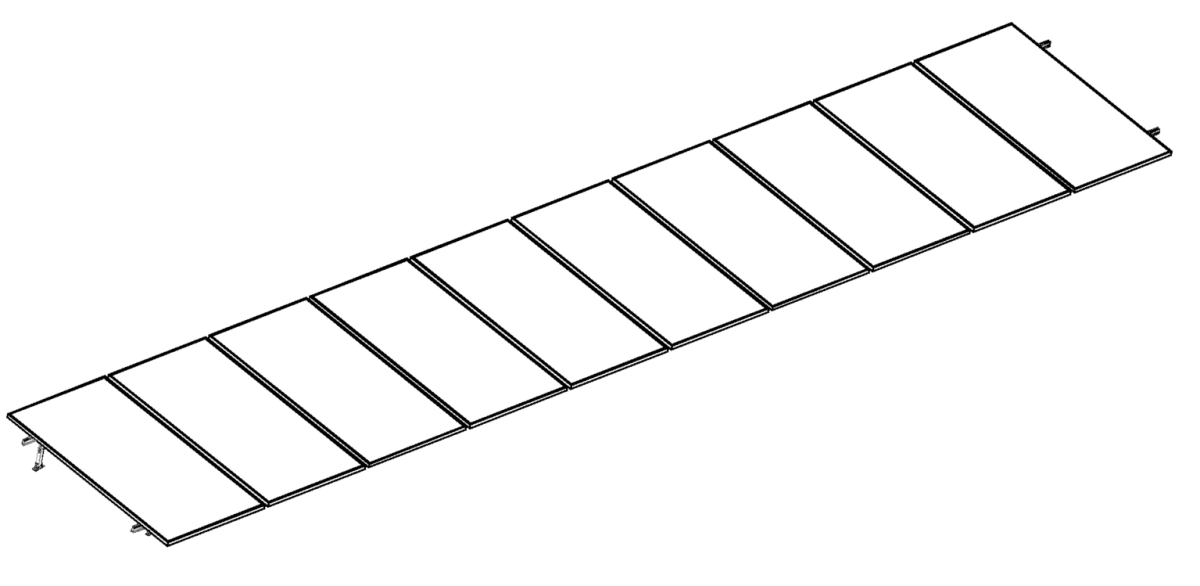

Montajes para Paneles SolaresALUMINEXTNXT-SM10I-20-1052Kit Sistema Montaje 10 Paneles Solares 10° a 20° hasta 1052mm Aluminio ALUMINEXT NXT - SM10I - 20 - 1052 - SILYMX
Montajes para Paneles SolaresALUMINEXTNXT-SM10I-20-1052Kit Sistema Montaje 10 Paneles Solares 10° a 20° hasta 1052mm Aluminio ALUMINEXT NXT - SM10I - 20 - 1052 - SILYMX
Agotado

Kit Sistema Montaje 10 Paneles Solares 10° a 20° hasta 1052mm Aluminio ALUMINEXT NXT-SM10I-20-1052

Precio normal: $ 8,638.99 MXN
Precio en oferta
$ 6,748.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Kit Next Rail Sistema de Montaje para 10 Paneles Solares Ángulo 10° a 20° hasta 1052mm ALUMINEXT NXT-SM10I-20-1052

Modelo: NXT-SM10I-20-1052 | Marca: ALUMINEXT

10 Paneles SolaresInclinación 10° a 20°Paneles hasta 1052mmAluminio AnodizadoSistema RielCertificado Estructural

El kit NXT-SM10I-20-1052 es un sistema completo de montaje tipo riel para instalación de 10 paneles solares con dimensiones de hasta 1052mm, diseñado para proporcionar un ángulo de inclinación ajustable entre 10° y 20° según latitud y optimización de captación solar. Fabricado en aluminio anodizado 6063-T5, soporta velocidades de viento de hasta 180 km/h (50 m/s) cumpliendo con estándares ASCE 7-10 para estructuras fotovoltaicas. Este sistema de riel Next Rail permite instalación en techo plano, suelo o estructuras existentes con configuración de 2 filas de 5 paneles, maximizando la generación energética en sistemas residenciales y comerciales de hasta 5.5 kW.

El sistema Next Rail NXT-SM10I-20-1052 ofrece versatilidad de montaje con ángulos ajustables entre 10° y 20°, ideal para instalaciones en diferentes latitudes geográficas de México desde zonas norte (Monterrey, Chihuahua) hasta sur (Mérida, Cancún), optimizando el rendimiento anual. La estructura de aluminio anodizado garantiza resistencia a corrosión superior a 25 años en ambientes costeros, urbanos e industriales. Compatible con paneles solares de marco estándar de 30-40mm de espesor y longitud máxima de 1052mm (aproximadamente 60 celdas o paneles de 300-350W).

El kit incluye todos los componentes estructurales necesarios: rieles de aluminio extruido, conectores de riel, tornillería de acero inoxidable A2-304, clamps de panel medianos y finales, escuadras de inclinación pre-perforadas, y manual de instalación con tablas de carga. Cada componente está diseñado para ensamblaje rápido sin necesidad de soldadura o corte, reduciendo tiempo de instalación en campo hasta 40% comparado con estructuras tradicionales. El sistema modular permite expansión futura y mantenimiento sencillo de paneles individuales sin desmontar la estructura completa.

Beneficios Principales

  • Sistema completo para 10 paneles solares con capacidad de generación de hasta 5.5 kW en sistemas residenciales y comerciales
  • Inclinación ajustable de 10° a 20° para optimización de captación solar según ubicación geográfica y estación del año
  • Compatible con paneles de hasta 1052mm de longitud, cubriendo formatos de 60 y 72 celdas de marcas principales como LONGi, JA Solar, Trina, Canadian Solar
  • Construcción en aluminio anodizado 6063-T5 con resistencia a corrosión superior a 25 años en ambientes agresivos costeros e industriales
  • Certificación estructural para velocidades de viento hasta 180 km/h (50 m/s) cumpliendo ASCE 7-10 y CFE normas mexicanas
  • Instalación rápida sin soldadura mediante sistema de clamps y conectores pre-diseñados, reduciendo 40% el tiempo de montaje
  • Tornillería completa en acero inoxidable A2-304 resistente a corrosión galvánica y oxidación
  • Diseño modular que permite expansión futura y mantenimiento individual de paneles sin afectar la estructura
  • Clamps universales ajustables de 30-40mm compatibles con 95% de marcos de paneles comerciales
  • Garantía estructural de 10 años contra defectos de fabricación y corrosión prematura del aluminio

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 10 paneles solares (configuración 2x5)
Longitud Máxima Panel 1052mm (aproximadamente paneles de 60 celdas)
Ángulo de Inclinación Ajustable de 10° a 20°
Material Estructural Aluminio anodizado 6063-T5
Material Tornillería Acero inoxidable A2-304
Resistencia al Viento Hasta 180 km/h (50 m/s)
Compatibilidad Marco Panel 30-40mm de espesor
Tipo de Instalación Techo plano, suelo, estructura existente
Certificación Estructural ASCE 7-10, compatible CFE México
Resistencia Corrosión Más de 25 años en ambientes costeros
Garantía Estructural 10 años contra defectos de fabricación
Vida Útil Estimada Más de 30 años

Contenido del Paquete

📏 Rieles de aluminio extruido 6063-T5 perforados🔩 Conectores de riel en aluminio con sistema de inserción⚙️ Clamps medianos de panel ajustables 30-40mm🔒 Clamps finales de panel para extremos de riel📐 Escuadras de inclinación pre-perforadas 10°-20°🔧 Tornillería completa acero inoxidable A2-304🔩 Tuercas y arandelas de seguridad inoxidables📋 Manual de instalación con tablas de carga y viento📊 Planos de montaje y distribución de paneles

Aplicaciones Recomendadas

🏠 Sistemas ResidencialesInstalaciones en techos planos o azoteas de viviendas con sistemas de 3 kW a 5.5 kW, ideal para consumos de 300-600 kWh mensuales en CFE DAC
🏢 Proyectos ComercialesInstalaciones en negocios, oficinas y comercios con techos planos o estructuras de soporte para autoconsumo y reducción de factura eléctrica
🌾 Aplicaciones AgrícolasSistemas de bombeo solar, electrificación de ranchos y granjas en zonas rurales sin acceso a red eléctrica
⚡ Microrredes AisladasInstalaciones off-grid en casetas de vigilancia, torres de telecomunicaciones, estaciones meteorológicas y aplicaciones remotas
🏗️ Instalación en SueloPlantas solares pequeñas montadas sobre terreno con cimentación de concreto o anclaje profundo en zonas de alta irradiación
🌊 Zonas CosterasInstalaciones en ambientes marinos con alta salinidad donde el aluminio anodizado ofrece resistencia superior a estructuras galvanizadas

Productos Complementarios

Conector MC4Conectores MC4 macho y hembra para interconexión serie/paralelo de paneles solares, certificados IP67 para intemperie
Cable Solar FotovoltaicoCable 10 AWG o 12 AWG XLPE certificado para intemperie UV, conexión de paneles a inversor o controlador de carga
Sistema de AterrizajeKit de puesta a tierra con varillas copperweld, conectores de compresión y cable desnudo para protección contra rayos según NOM-001-SEDE
Inversor On-GridInversor de interconexión CFE de 5 kW para sistemas residenciales con medición bidireccional y autoconsumo
Controlador de Carga SolarControlador MPPT 60A para sistemas off-grid con bancos de baterías de 24V o 48V
Anclajes para ConcretoTaquetes expansores o químicos M10 x 100mm para fijación de estructura a losa de concreto en techos planos

Preguntas Frecuentes

¿Qué tamaño de paneles solares es compatible con este kit?
El sistema Next Rail NXT-SM10I-20-1052 es compatible con paneles solares de hasta 1052mm de longitud, lo que incluye formatos estándar de 60 celdas (aproximadamente 300-350W) de marcas como LONGi, JA Solar, Trina Solar, Canadian Solar, Jinko Solar. El espesor del marco del panel debe estar entre 30-40mm, compatible con el 95% de paneles comerciales actuales. No es compatible con paneles bifaciales de marco extra delgado ni paneles de 72 celdas que excedan 1052mm.
¿Cómo se ajusta el ángulo de inclinación entre 10° y 20°?
El ajuste del ángulo se realiza mediante escuadras de inclinación pre-perforadas incluidas en el kit, que permiten seleccionar la inclinación en incrementos de 2° (10°, 12°, 14°, 16°, 18°, 20°). Durante la instalación, se alinean los orificios correspondientes al ángulo deseado y se fijan con tornillos de acero inoxidable. El ángulo óptimo depende de la latitud: para Ciudad de México (19°N) se recomienda 18-20° para maximizar generación anual, mientras que en Monterrey (25°N) se recomienda 20°. El manual incluye tabla de ángulos recomendados por ciudad.
¿El kit incluye anclajes para techo o piso?
El kit NXT-SM10I-20-1052 incluye toda la estructura de rieles, clamps de panel y tornillería para ensamble del sistema, pero NO incluye anclajes de fijación a superficie (techo o piso) ya que estos varían según el tipo de superficie. Para techo de concreto se requieren taquetes expansores M10 x 100mm. Para instalación en suelo se recomienda cimentación de concreto de 30x30x40cm por poste o anclaje helicoidal profundo. Para techo de lámina se requieren tornillos autoperforantes con rondana de neopreno. Consulte con su instalador certificado el tipo de anclaje requerido según la superficie específica.
¿Qué resistencia al viento tiene esta estructura?
El sistema Next Rail está certificado para resistir velocidades de viento de hasta 180 km/h (50 m/s) cuando se instala correctamente con anclajes apropiados según ASCE 7-10. Esta resistencia cubre zonas de alta exposición al viento en costas del Golfo de México, Pacífico y zonas montañosas. El diseño considera cargas de viento tanto por presión frontal como succión posterior en el ángulo de inclinación especificado. Es crítico utilizar el número y tipo de anclajes especificados en las tablas de carga del manual según la zona de viento (A, B, C o D) de su ubicación geográfica.
¿Se puede usar este kit en ambientes costeros con alta salinidad?
Sí, el sistema Next Rail está fabricado en aluminio anodizado 6063-T5 que ofrece resistencia superior a corrosión en ambientes marinos con alta salinidad, superando la vida útil de estructuras galvanizadas que pueden presentar corrosión blanca en 3-5 años. El anodizado tipo 10-15 micras forma una capa de óxido de aluminio protectora que resiste más de 25 años en zonas costeras a menos de 500 metros del mar. La tornillería en acero inoxidable A2-304 evita corrosión galvánica. Se recomienda lavado semestral con agua dulce en instalaciones a menos de 200m del mar para eliminar depósitos salinos y maximizar la vida útil.
¿Cuánto tiempo toma instalar este sistema?
Un instalador certificado con experiencia en sistemas fotovoltaicos puede completar el ensamblaje e instalación del kit NXT-SM10I-20-1052 en aproximadamente 6-8 horas de trabajo, incluyendo preparación de superficie, anclaje, ensamble de estructura, montaje de paneles y conexiones eléctricas básicas. El sistema modular de rieles y clamps reduce 40% el tiempo comparado con estructuras tradicionales que requieren corte y soldadura. Para primera instalación o personal sin experiencia, el tiempo puede extenderse a 10-12 horas. Se recomienda trabajo en equipo de 2 personas para seguridad y eficiencia, especialmente en manejo de rieles largos y paneles solares.
