Kit Montaje Solar 10 Paneles Inclinación 10°-20° hasta 1135mm ALUMINEXT NXT-SM10I-20-1135
- SKU / Modelo: NXT-SM10I-20-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Oferta
$ 10,065.99 MXN
$ 7,863.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
1075 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

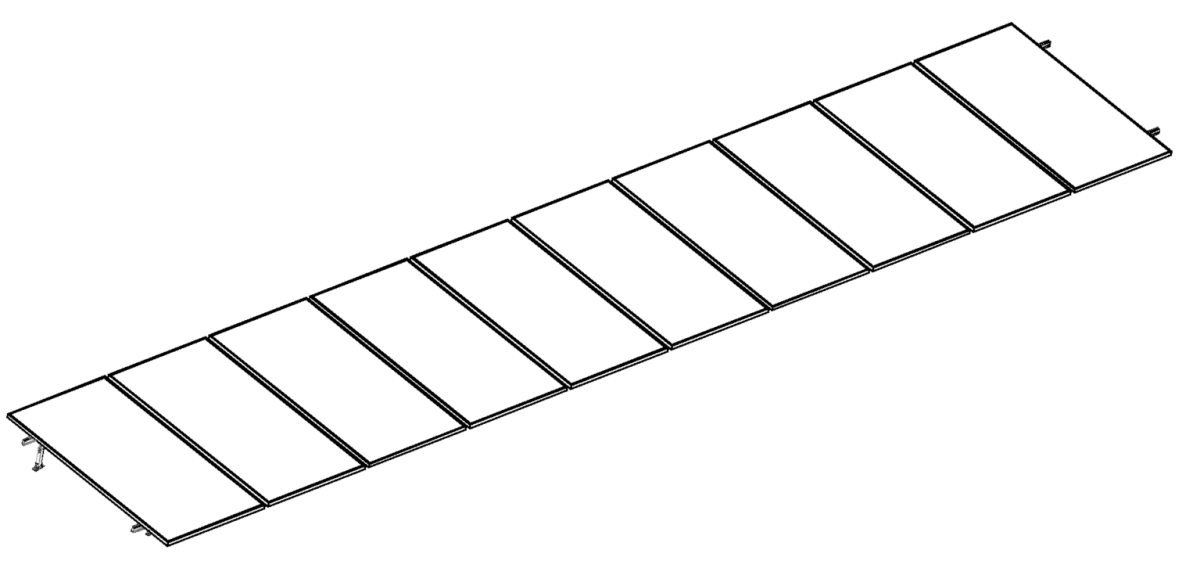

Kit next rail para 10 paneles de 10° a 20° hasta 1135mm
Modelo: NXT-SM10I-20-1135 | Marca: ALUMINEXT
Capacidad 10 PanelesInclinación 10° a 20°Hasta 1135mmAluminio AnodizadoSistema RielInstalación Techo Plano
El kit de montaje Next Rail NXT-SM10I-20-1135 es un sistema de riel en aluminio anodizado diseñado para instalación de hasta 10 paneles solares con ángulo de inclinación ajustable de 10° a 20°, optimizado para paneles de hasta 1135mm de altura según orientación landscape. Este sistema de montaje garantiza resistencia estructural con capacidad de carga de 3600 Pa en condiciones de nieve y viento hasta 170 km/h (47 m/s), cumpliendo con estándares internacionales de seguridad para instalaciones fotovoltaicas en techos planos o superficies horizontales.
El sistema Next Rail de ALUMINEXT incorpora rieles de perfil aerodinámico que reducen la resistencia al viento mientras facilitan el montaje de clamps y módulos fotovoltaicos. La estructura completa incluye todos los componentes necesarios: rieles, clamps medios y terminales, tornillería estructural en acero inoxidable grado 304, y sistema de anclaje para lastrado o fijación directa según especificaciones del proyecto.
Fabricado en aleación de aluminio 6005-T5 con anodizado clase II de 15 micras, este kit garantiza resistencia a la corrosión en ambientes marinos y condiciones extremas. El diseño modular permite expansiones futuras y facilita el mantenimiento de la instalación fotovoltaica sin comprometer la integridad estructural del arreglo solar.
Beneficios Principales
- Capacidad para 10 paneles solares con altura máxima de 1135mm en configuración landscape u orientación específica
- Ángulo de inclinación ajustable de 10° a 20° para optimizar captación solar según latitud geográfica
- Resistencia estructural certificada: 3600 Pa carga de nieve y vientos hasta 170 km/h según normas internacionales
- Sistema de riel en aluminio 6005-T5 anodizado clase II que garantiza durabilidad superior a 25 años
- Diseño aerodinámico que reduce cargas de viento y facilita el drenaje de agua pluvial
- Tornillería completa en acero inoxidable grado 304 para máxima resistencia a corrosión
- Instalación simplificada con sistema de clamps pre-ensamblados y guías de montaje
- Compatible con mayoría de paneles solares de 60, 72 y 144 celdas del mercado
- Sistema modular que permite expansión futura sin modificar estructura existente
- Cumple con normativas NEC, IBC, ASCE 7-16 para instalaciones fotovoltaicas
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 10 paneles solares |
| Dimensión Máxima Panel | Hasta 1135mm (altura máxima según orientación) |
| Ángulo de Inclinación | 10° a 20° (ajustable) |
| Material Rieles | Aluminio 6005-T5 anodizado clase II (15 micras) |
| Resistencia a Viento | Hasta 170 km/h (47 m/s) |
| Carga de Nieve | 3600 Pa |
| Tornillería | Acero inoxidable grado 304 |
| Tipo de Instalación | Techo plano, superficie horizontal |
| Sistema de Montaje | Riel con clamps medios y terminales |
| Acabado | Anodizado natural |
| Vida Útil Estimada | Más de 25 años |
| Normativas | NEC, IBC, ASCE 7-16 |
Contenido del Paquete
Rieles de aluminio 6005-T5 anodizado para estructura principalClamps medios para fijación entre panelesClamps terminales para paneles extremosTornillería estructural acero inoxidable 304Sistema de anclaje y fijaciónComponentes de ajuste de inclinación 10°-20°Accesorios de conexión y empalmeManual de instalación y especificaciones técnicas
Aplicaciones Recomendadas
Instalaciones ResidencialesSistemas fotovoltaicos en techos planos de viviendas con arreglos de hasta 10 paneles solares
Proyectos ComercialesInstalaciones en azoteas de edificios comerciales, oficinas y pequeñas industrias
Sistemas Aislados Off-GridArreglos solares en casas de campo, cabañas y ubicaciones remotas sin acceso a red eléctrica
Interconexión a RedSistemas On-Grid residenciales y comerciales con inyección a red CFE o utilidad local
Instalaciones AgrícolasSistemas de bombeo solar, riego tecnificado y electrificación de ranchos
Estacionamientos SolaresEstructuras sobre cocheras y estacionamientos con función de sombra y generación eléctrica
Productos Complementarios
Paneles Solares MonocristalinosMódulos fotovoltaicos de 450W-550W compatibles con dimensiones del sistema de montaje
Inversor Solar On-Grid/Off-GridInversores de 3kW a 5kW para convertir energía DC de paneles a AC utilizable
Cables Fotovoltaicos SolaresCableado certificado para conexión de paneles, calibre AWG según distancia y corriente
Conectores MC4Conectores certificados para interconexión de paneles solares en serie y paralelo
Sistema de Puesta a TierraVarillas cooperweld, cable desnudo y accesorios para tierra física del sistema fotovoltaico
Protecciones EléctricasFusibles, interruptores termomagnéticos y supresor de picos para protección del sistema
Preguntas Frecuentes
¿Qué dimensiones de paneles solares acepta este kit de montaje?
El kit NXT-SM10I-20-1135 está diseñado para paneles con altura máxima de 1135mm en orientación landscape (horizontal). Es compatible con la mayoría de paneles de 60, 72 y 144 celdas del mercado, incluyendo módulos de 450W a 550W. Recomendamos verificar las dimensiones exactas de sus paneles antes de la instalación.
¿Cuál es el ángulo de inclinación óptimo para mi ubicación?
El kit permite ajuste de 10° a 20°. El ángulo óptimo depende de su latitud geográfica: para México centro (19°-23°N) se recomienda 15°-18°, para norte (25°-32°N) entre 18°-20°, y para sur (14°-18°N) entre 10°-15°. El ángulo ajustado maximiza la captación solar anual considerando la trayectoria del sol.
¿Este sistema requiere perforar el techo o usa lastrado?
El kit Next Rail es versátil y soporta ambos métodos: fijación directa mediante anclajes estructurales con impermeabilización, o sistema de lastrado con bloques de concreto sin perforar la membrana del techo. La elección depende del análisis estructural del techo y condiciones de viento locales. Consulte a un ingeniero estructural para determinar el método adecuado.
¿Qué resistencia al viento tiene este sistema de montaje?
El sistema está certificado para soportar vientos de hasta 170 km/h (47 m/s) y cargas de nieve de 3600 Pa cuando se instala correctamente según especificaciones del fabricante. Esto cumple con normativas ASCE 7-16 para la mayoría de zonas en México. En zonas costeras o de alto viento, se recomienda análisis estructural adicional.
¿Cuánto tiempo dura la instalación de este kit?
Con un equipo de 2 personas capacitadas, la instalación completa del kit para 10 paneles toma aproximadamente 4-6 horas, incluyendo armado de estructura, nivelación, ajuste de inclinación y fijación. El tiempo puede variar según método de anclaje (lastrado o fijación directa) y condiciones del sitio. Se recomienda seguir el manual de instalación proporcionado.
¿El aluminio anodizado resiste ambientes marinos?
Sí, el aluminio 6005-T5 con anodizado clase II de 15 micras proporciona excelente resistencia a la corrosión en ambientes marinos y costeros. Combinado con tornillería en acero inoxidable 304, el sistema está diseñado para instalaciones a menos de 500m de la costa. Para zonas de alta salinidad, se recomienda inspección anual y limpieza periódica.
