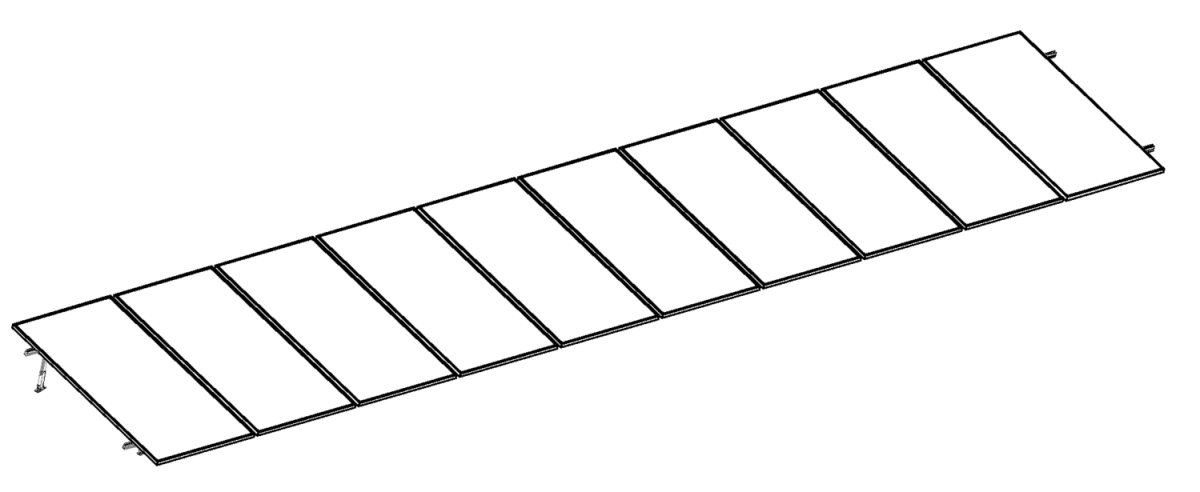

Kit Montaje 10 Paneles Solares 15-30° hasta 1135mm Aluminio Aluminext NXT-SM10I-30-1135
- SKU / Modelo: NXT-SM10I-30-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
IVA Incluido.
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
Kit Next Rail para 10 Paneles de 15° a 30° hasta 1135mm Aluminext NXT-SM10I-30-1135
Modelo: NXT-SM10I-30-1135 | Marca: ALUMINEXT
El kit de montaje Next Rail NXT-SM10I-30-1135 es un sistema de riel estructural de aluminio diseñado específicamente para instalar hasta 10 paneles solares con altura máxima de 1135mm en configuraciones de inclinación variable entre 15° y 30°. Este sistema modular de grado industrial ofrece resistencia mecánica superior con perfiles de aluminio anodizado 6063-T5 que soportan cargas de viento hasta 150 km/h y cargas de nieve de 200 kg/m², ideal para instalaciones fotovoltaicas residenciales y comerciales en techos planos, azoteas o montaje en suelo.
Fabricado por ALUMINEXT con estándares de calidad internacional, este kit incluye todos los componentes estructurales necesarios: rieles principales, perfiles de inclinación ajustable, clips de fijación mid-clamp y end-clamp compatibles con marcos de panel de 30-50mm, tornillería de acero inoxidable 304 y sistema de anclaje. El diseño Next Rail permite ajuste de inclinación en campo sin herramientas especiales, optimizando el ángulo de captación solar según latitud geográfica para maximizar generación energética hasta 18% comparado con instalaciones sin inclinación.
El sistema Next Rail se distingue por su ingeniería de ensamblaje rápido con conectores de presión que reducen tiempo de instalación en 40% versus sistemas tradicionales atornillados. Los rieles pre-perforados con sistema de guía laser-cut aseguran alineación perfecta de paneles, mientras que los clips de sujeción con torque controlado de 12-15 Nm protegen los marcos sin generar micro-fracturas en celdas fotovoltaicas.
Beneficios Principales
- Capacidad para 10 paneles solares con altura de hasta 1135mm, compatible con módulos de 60-72 celdas y potencias de 300W a 550W
- Inclinación ajustable de 15° a 30° con sistema de ángulo variable, optimiza generación según latitud (15° ideal para zonas tropicales 0-15°N, 30° para zonas templadas 25-35°N)
- Construcción en aluminio anodizado 6063-T5 con resistencia a corrosión clase C5-M según ISO 12944, garantía de 25 años contra degradación estructural
- Resistencia a cargas de viento de 150 km/h (zona eólica B según CFE) y nieve de 200 kg/m², certificado para instalaciones en zonas costeras y alta montaña
- Sistema de montaje rápido con clips mid-clamp y end-clamp de aluminio forjado, instalación completa en 4-6 horas para 10 paneles (2 instaladores)
- Compatibilidad universal con paneles de marco 30-50mm de altura, incluyendo marcas Jinko, LONGi, Trina, Canadian Solar, JA Solar
- Tornillería completa de acero inoxidable 304 resistente a ambientes marinos, incluye sistema de anclaje para concreto, lámina y estructura metálica
- Diseño modular expandible, permite agregar módulos de extensión para incrementar capacidad en el futuro sin reemplazo de estructura base
- Separación optimizada entre paneles de 20mm que facilita ventilación natural, reduce temperatura de operación en 8-12°C y aumenta eficiencia 3-5%
- Cumple con NOM-001-SEDE y estándares IEC 61215 para sistemas fotovoltaicos, compatible con inspecciones CFE y programas de interconexión
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 10 paneles solares |
| Altura Máxima de Panel | 1135mm (compatible con paneles de 60-72 celdas) |
| Ancho Compatible de Panel | 990mm a 1135mm |
| Ángulo de Inclinación | Ajustable 15° a 30° (variable en campo) |
| Material Estructura | Aluminio anodizado 6063-T5 |
| Espesor de Perfil | 2.0mm a 2.5mm según componente |
| Tipo de Clips | Mid-clamp y end-clamp aluminio forjado |
| Compatibilidad Marco Panel | 30mm a 50mm de altura |
| Resistencia a Viento | 150 km/h (zona eólica B CFE) |
| Carga de Nieve | 200 kg/m² |
| Tornillería | Acero inoxidable 304 (A2) |
| Torque de Apriete Clips | 12-15 Nm |
| Separación entre Paneles | 20mm (ventilación optimizada) |
| Configuración de Montaje | Suelo, techo plano, azotea (orientación sur preferente) |
| Resistencia a Corrosión | Clase C5-M según ISO 12944 |
| Garantía Estructural | 25 años contra defectos de fabricación |
| Tiempo de Instalación | 4-6 horas (2 instaladores, 10 paneles) |
| Normativas | NOM-001-SEDE, IEC 61215, compatible CFE |
| Peso Aproximado del Kit | 45-55 kg (sin paneles) |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Orientación: Para máxima generación en México, orientar paneles hacia el sur geográfico con desviación máxima ±15°. Evitar sombras de árboles, edificios o estructuras cercanas entre 9:00 y 15:00 hrs.
Inclinación óptima: Zona norte (25-32°N): 25-30° | Zona centro (18-25°N): 20-25° | Zona sur (14-18°N): 15-20°. Ajustar según latitud del sitio para optimizar generación anual.
Carga estructural: Verificar que techo o superficie soporte carga de 25-30 kg/m² (paneles + estructura). Consultar ingeniero estructural en techos con más de 15 años de antigüedad.
Anclaje: En techos planos usar sistema de lastre (bloques de concreto) o anclaje químico. En instalaciones de suelo, cimentación mínima de 40x40x60cm por poste con concreto f'c=150 kg/cm².
Mantenimiento: Inspeccionar torque de clips cada 6 meses durante primer año, después anualmente. Limpieza de paneles cada 3-4 meses o según acumulación de polvo local.
