Kit Montaje Solar 3 Paneles 10-20° Aluminio 1135mm ALUMINEXT NXT-SM3I-20-1135

Oferta
$ 3,598.99 MXN
$ 2,810.99 MXN

IVA Incluido.

Envío calculado al finalizar la compra.

2675 en stock
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Agregar al carrito Seleccionar las opciones anteriores

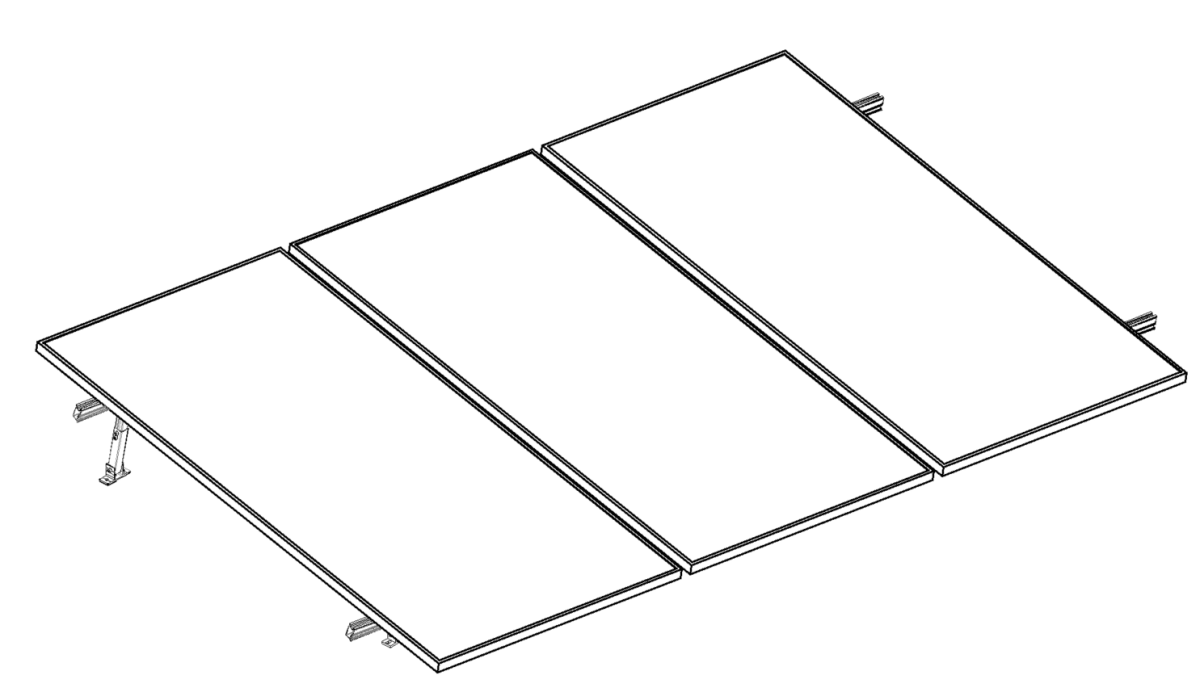

Kit next rail para 3 paneles de 10° a 20° hasta 1135mm

Modelo: NXT-SM3I-20-1135 | Marca: ALUMINEXT

3 Paneles SolaresInclinación 10° a 20°Longitud Máxima 1135mmAluminio ExtruidoInstalación Rápida

El Kit Next Rail NXT-SM3I-20-1135 es un sistema de montaje para 3 paneles solares con inclinación ajustable de 10° a 20°, diseñado para paneles con longitud máxima de 1135mm (aproximadamente 45 pulgadas), fabricado en aluminio extruido de alta resistencia según estándares ASTM B221 que garantiza durabilidad superior a 25 años en condiciones de intemperie. Este kit modular permite instalación sobre superficies planas, techos inclinados o sistemas de balastro con capacidad de carga distribuida certificada para resistir vientos de hasta 180 km/h.

El sistema Next Rail utiliza rieles de aluminio anodizado con espesor de pared de 2.5mm y conectores de acero inoxidable 304 con tratamiento anticorrosión, optimizado para instalaciones fotovoltaicas residenciales y comerciales de hasta 1.5 kW con 3 paneles de 450-550W. El diseño modular con herrajes pre-ensamblados reduce el tiempo de instalación en un 40% comparado con sistemas tradicionales de montaje, cumpliendo normativas IEC 61215 para estructuras fotovoltaicas.

Beneficios Principales

  • Sistema modular optimizado para 3 paneles solares con longitud máxima de 1135mm, compatible con la mayoría de paneles de 400W a 550W del mercado
  • Inclinación ajustable de 10° a 20° que permite maximizar la captación solar según latitud geográfica y orientación del techo
  • Construcción en aluminio extruido 6005-T5 con anodizado clase 20 que garantiza resistencia a corrosión superior en ambientes marinos y alta humedad
  • Herrajes de acero inoxidable 304 con tornillería M8 de grado 8.8 incluidos para sujeción segura y duradera
  • Diseño de instalación rápida con rieles pre-perforados y conectores de ensamble sin soldadura que reduce tiempo de montaje hasta 50%
  • Certificación de carga según IEC 61215 con resistencia a nieve hasta 5400 Pa y viento hasta 2400 Pa (equivalente a 180 km/h)
  • Compatible con sistemas de techo plano, inclinado y montaje en balastro mediante accesorios opcionales
  • Peso ligero de aproximadamente 8-10 kg por kit completo que facilita transporte e instalación en techos con limitaciones estructurales

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 3 paneles solares
Longitud Máxima de Panel 1135mm (44.7 pulgadas)
Rango de Inclinación 10° a 20° ajustable
Material de Rieles Aluminio extruido 6005-T5 anodizado
Espesor de Pared de Riel 2.5mm
Material de Herrajes Acero inoxidable 304
Tornillería Incluida M8 grado 8.8 acero inoxidable
Resistencia a Viento Hasta 2400 Pa (180 km/h)
Resistencia a Nieve Hasta 5400 Pa
Certificaciones IEC 61215, ASTM B221
Vida Útil Estimada Más de 25 años
Peso Aproximado del Kit 8-10 kg
Tratamiento Anticorrosión Anodizado clase 20
Tipo de Instalación Techo plano, inclinado, balastro

Contenido del Paquete

📏 2x Rieles de aluminio largos📏 Rieles de aluminio cortos transversales🔩 Set completo de conectores de ensamble🔧 Abrazaderas de sujeción de paneles⚙️ Herrajes de acero inoxidable 304🔩 Tornillería M8 grado 8.8 completa📐 Soportes de inclinación ajustable📋 Manual de instalación y garantía

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas solares domésticos de 1-1.5 kW para ahorro en consumo eléctrico y autoconsumo fotovoltaico
🏢 Pequeños ComerciosLocales comerciales, oficinas y pequeñas empresas con consumo energético moderado hasta 1.5 kW
🌾 Zonas RuralesElectrificación de casas de campo, ranchos y zonas sin conexión a red eléctrica convencional
🚐 Cabañas y RecreaciónInstalaciones en cabañas, casas de fin de semana y vehículos recreativos tipo RV o tiny houses
💧 Bombeo SolarSistemas de bombeo de agua con paneles solares para riego agrícola o suministro ganadero
📡 TelecomunicacionesAlimentación de repetidores, antenas y equipos remotos de comunicación en sitios aislados

Notas Importantes

⚠️ Consideraciones de Instalación:

  • Verificar que la longitud de los paneles solares no exceda 1135mm antes de ordenar el kit
  • La instalación debe realizarse por personal técnico capacitado siguiendo normativa NOM-001-SEDE vigente
  • En instalaciones sobre techo inclinado verificar la resistencia estructural del techo para soportar carga adicional de paneles y estructura
  • Para inclinaciones fuera del rango 10°-20° considerar kit alternativo según requerimientos de proyecto
  • En zonas costeras o con alta humedad se recomienda inspección anual de herrajes y conexiones

Productos Complementarios

Conectores MC4Conectores certificados para interconexión de paneles solares con sistema de inversor
Cable FotovoltaicoCable solar calibre 10 o 12 AWG con aislamiento UV para conexión de paneles a controlador
Inversor SolarInversor on-grid o híbrido de 1.5-2 kW compatible con sistemas de 3 paneles para máxima eficiencia
Controlador de Carga MPPTControlador 30-40A con seguimiento de punto de máxima potencia para sistemas off-grid o híbridos
Sistema de AterrizajeVarilla cooperweld y conectores de puesta a tierra para protección contra descargas eléctricas
Sellador para TechoSellador elastomérico de alta resistencia UV para impermeabilización de puntos de anclaje en techo

Preguntas Frecuentes

¿Este kit es compatible con paneles solares de 450W a 550W?
Sí, el kit NXT-SM3I-20-1135 está diseñado específicamente para paneles con longitud máxima de 1135mm, dimensión estándar en paneles de 400W a 550W de marcas como Canadian Solar, JA Solar, Trina Solar y LONGi. Siempre verifique las dimensiones exactas de su panel antes de ordenar.
¿Puedo instalar este kit en techo de lámina o teja?
Sí, el kit es compatible con techos de lámina, teja, concreto y superficies planas mediante el uso de accesorios de montaje adecuados (no incluidos). Para techos de lámina se requieren ganchos tipo gancho-S o tornillos autoperforantes con rondana de neopreno. Para tejas se utilizan ganchos especiales que se enganchan bajo la teja sin perforación.
¿Qué ángulo de inclinación debo usar para mi ubicación?
El ángulo óptimo de inclinación generalmente coincide con la latitud geográfica de su ubicación ±5°. Para México central (19°-20° latitud) un ángulo de 15°-20° es recomendado. El kit permite ajuste de 10° a 20° para adaptarse a diferentes latitudes. En instalaciones orientadas al sur verdadero, usar inclinación cercana a su latitud maximiza la captación anual de energía solar.
¿Cuánto peso adicional representa este sistema sobre mi techo?
El kit de montaje pesa aproximadamente 8-10 kg. Sumando 3 paneles solares de 450W (aproximadamente 22 kg cada uno), el peso total del sistema instalado es de aproximadamente 74-76 kg distribuidos sobre un área de 5-6 m². Esto representa una carga de 12-15 kg/m², dentro de los límites seguros para la mayoría de techos residenciales (capacidad típica 40-100 kg/m²).
¿El kit incluye anclajes para techo?
No, los anclajes específicos para techo (tornillos, taquetes, ganchos) no están incluidos ya que varían según el tipo de superficie (concreto, lámina, teja, madera). Se incluyen únicamente los rieles de aluminio, conectores estructurales, abrazaderas de panel y tornillería para ensamble de la estructura. Los anclajes deben adquirirse por separado según su tipo de techo.
¿Cuánto tiempo toma instalar este sistema de montaje?
Un instalador con experiencia puede ensamblar e instalar el sistema completo en 2-3 horas. El diseño modular con rieles pre-perforados y conectores de ensamble rápido reduce significativamente el tiempo comparado con sistemas tradicionales que requieren cortes y perforaciones en sitio. Para instaladores sin experiencia previa se recomienda considerar 4-5 horas.
