Kit next rail para 7 paneles de 15° a 30° hasta 1135mm
Modelo: NXT-SM7I-30-1135 | Marca: ALUMINEXT
7 Paneles SolaresÁngulo 15°-30°Hasta 1135mmAluminio AnodizadoInstalación Inclinada

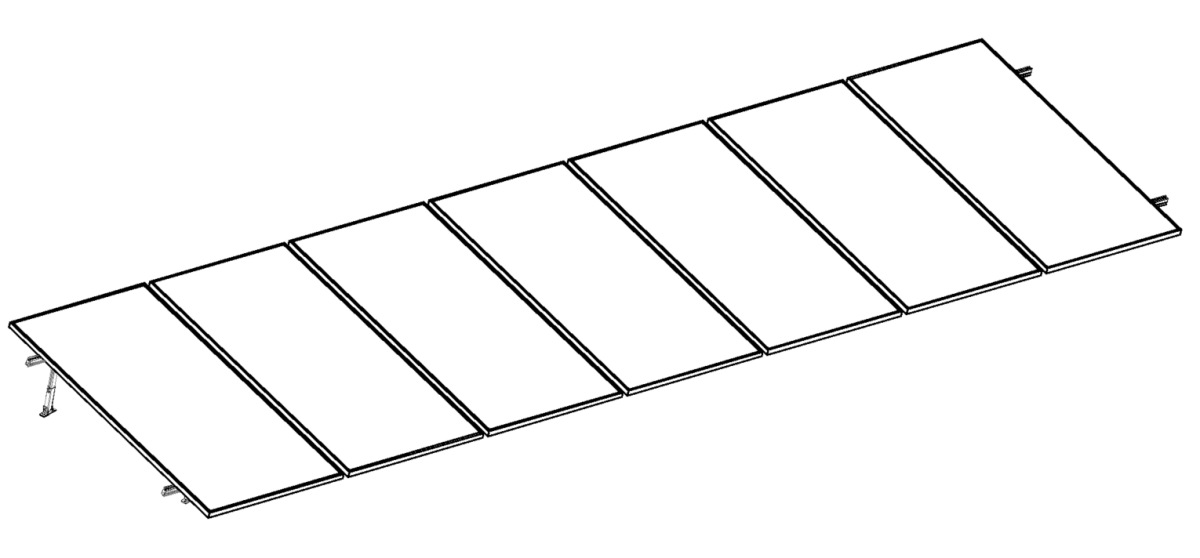

El sistema de montaje Next Rail NXT-SM7I-30-1135 es una estructura de rieles de aluminio diseñada específicamente para la instalación inclinada de 7 paneles solares fotovoltaicos con dimensiones de hasta 1135mm de ancho, permitiendo ángulos de inclinación ajustables entre 15° y 30° según las condiciones de irradiación solar óptimas del sitio. Fabricado en aluminio anodizado de alta resistencia con certificación para soportar cargas de viento de hasta 160 km/h según estándar ASCE 7-10, este kit proporciona la estructura completa para montaje en techos planos, techos inclinados o terreno con la geometría necesaria para maximizar la captación solar fotovoltaica en instalaciones residenciales y comerciales de mediana capacidad.
Este sistema de montaje Next Rail optimiza la instalación al incluir todos los componentes estructurales necesarios: rieles de soporte longitudinales, elementos de fijación L-Feet o triángulos de inclinación según superficie, tornillería grado 8.8 de acero inoxidable A2-304 anticorrosión, y clips mid-clamp y end-clamp para sujeción lateral y terminal de módulos. La configuración de 7 paneles permite instalaciones desde 2.3 kWp hasta 3.85 kWp dependiendo de la potencia individual de los módulos (desde 330W hasta 550W), siendo ideal para viviendas con consumo medio-alto o pequeños comercios que requieren sistemas de generación distribuida eficientes.
Beneficios Principales
- Capacidad estructural para 7 paneles solares de hasta 1135mm de ancho con peso máximo individual de 25 kg por módulo
- Rango de inclinación ajustable de 15° a 30° para optimización de ángulo solar según latitud geográfica (15° ideal para latitudes bajas, 30° para latitudes medias)
- Construcción en aluminio anodizado serie 6000-T5 con espesor mínimo de 2mm que garantiza resistencia a corrosión IP65 y vida útil superior a 25 años
- Sistema de rieles compatibles con módulos de marco estándar de 35-50mm de altura, incluyendo tecnologías monocristalinas PERC, half-cut y bifaciales
- Certificación de resistencia a cargas de viento de 160 km/h y cargas de nieve de hasta 2.4 kN/m² según normativas internacionales IEC 61215 y UL 1703
- Instalación simplificada con sistema de ensamble modular que reduce tiempo de montaje en 40% comparado con sistemas tradicionales atornillados
- Diseño de drenaje integrado en rieles que previene acumulación de agua y formación de puntos de corrosión electroquímica
- Compatible con techos de concreto, lámina metálica, teja cerámica y montaje en terreno mediante balastro o anclaje químico
Especificaciones Técnicas
| Característica |
Especificación |
| Cantidad de Paneles Soportados |
7 paneles solares |
| Dimensión Máxima del Panel |
Hasta 1135mm de ancho |
| Ángulo de Inclinación |
15° a 30° ajustable |
| Material de Construcción |
Aluminio anodizado serie 6000-T5 |
| Resistencia a Corrosión |
IP65, ciclo de niebla salina >1000 horas |
| Carga de Viento Certificada |
160 km/h (44.4 m/s) según ASCE 7-10 |
| Carga de Nieve |
Hasta 2.4 kN/m² |
| Espesor de Rieles |
2.0mm mínimo |
| Tornillería Incluida |
Acero inoxidable A2-304 grado 8.8 |
| Compatibilidad de Marcos |
35mm a 50mm de altura |
| Tipo de Instalación |
Techo plano, techo inclinado, terreno |
| Vida Útil Estimada |
25+ años |
| Peso del Kit Completo |
Aproximadamente 18-22 kg |
| Normativas |
IEC 61215, UL 1703, ASCE 7-10 |
Contenido del Paquete
Rieles de aluminio longitudinales calibre 2mm14x Mid-clamp para paneles intermedios4x End-clamp para paneles terminalesElementos de fijación L-Feet o triángulos de inclinaciónTornillería completa acero inoxidable A2-304Tuercas y arandelas anticorrosiónConectores de rielesManual de instalación y certificados
Aplicaciones Recomendadas
Instalaciones ResidencialesSistemas fotovoltaicos de 2.3-3.85 kWp para viviendas con consumo medio-alto, reducción de factura eléctrica entre 60-85%
Comercios PequeñosTiendas, oficinas, consultorios con consumo diurno donde la generación solar coincide con demanda pico
Granjas y RanchosAlimentación de sistemas de bombeo solar, iluminación perimetral, electrificación de instalaciones aisladas
Proyectos Off-GridSistemas autónomos con banco de baterías para zonas sin acceso a red eléctrica con autonomía de 48-72 horas
Productos Complementarios
Panel Solar Monocristalino 550WMódulo fotovoltaico PERC half-cut de alta eficiencia 21.2%, dimensiones 2278x1134mm compatible con este kit
Microinversor Grid-TieInversor de conexión a red 2000W multi-MPPT para maximizar producción individual de cada panel
Inversor Híbrido 3.5kW 48VInversor-cargador con conexión a red y respaldo de baterías, ideal para sistemas de 7 paneles con almacenamiento
Banco de Baterías Litio 5kWhSistema de almacenamiento LiFePO4 para autoconsumo nocturno y respaldo durante cortes de red
Estructura de Techo Plano LastradaBase de concreto o acero balastro para instalación sin perforación en techos impermeabilizados
Conectores MC4Conectores solares fotovoltaicos IP67 para interconexión de paneles en serie o paralelo hasta 1500Vdc
Preguntas Frecuentes
¿Qué dimensiones de paneles solares son compatibles con este kit?
Este kit Next Rail soporta paneles solares de hasta 1135mm de ancho, lo que incluye la mayoría de módulos residenciales y comerciales estándar de 60-72 celdas (dimensiones típicas 1650x992mm hasta 2278x1134mm). El alto del panel no es limitante, pero el ancho máximo de 1135mm garantiza compatibilidad con tecnologías monocristalinas PERC, half-cut, bifaciales y policristalinas de 330W a 550W de potencia nominal. Los rieles están diseñados para marcos de 35-50mm de altura con clips mid y end-clamp universales.
¿Puedo ajustar el ángulo de inclinación después de la instalación?
Sí, el sistema Next Rail permite ajuste de ángulo entre 15° y 30° durante la instalación mediante los triángulos de inclinación o L-Feet con orificios múltiples de fijación. Sin embargo, una vez instalado y torqueado a especificación (8-10 Nm), NO se recomienda ajustar el ángulo sin desmontar completamente el arreglo de paneles por riesgo de aflojamiento de tornillería y pérdida de certificación de carga de viento. El ángulo óptimo debe calcularse previamente según latitud geográfica: para latitudes 15°-25° usar inclinación de 15°-20°, para latitudes 25°-35° usar 20°-25°, para latitudes mayores a 35° usar 25°-30°.
¿Este kit incluye los anclajes para techo o terreno?
El kit NXT-SM7I-30-1135 incluye los componentes de la estructura superior (rieles, clamps, triángulos de inclinación) y tornillería de ensamble, pero NO incluye los elementos de anclaje específicos al tipo de superficie (techo o terreno) ya que estos varían según la aplicación. Para techo de concreto se requieren taquetes químicos M10x80mm o expansivos de acero inoxidable. Para techo de lámina se requieren ganchos tipo standing seam o autoperforantes. Para terreno se requieren postes de acero galvanizado enterrados con concreto o balastro de concreto armado. Consulte con su instalador certificado los anclajes apropiados según tipo de superficie y zona de viento.
¿Cuál es la capacidad total en kWp que puedo instalar con 7 paneles?
La capacidad total del sistema fotovoltaico depende de la potencia nominal de los paneles individuales que instale. Con paneles de 330W obtendrá 2.31 kWp, con paneles de 400W obtendrá 2.8 kWp, con paneles de 450W obtendrá 3.15 kWp, y con paneles de 550W (máxima potencia actual residencial) obtendrá 3.85 kWp. Un sistema de 3.5 kWp bien orientado (ángulo óptimo y azimut sur) en zona con irradiación de 5.5 kWh/m²/día genera aproximadamente 525-575 kWh mensuales, suficiente para cubrir consumo residencial promedio de 400-450 kWh/mes más excedentes para inyección a red.
¿Qué mantenimiento requiere la estructura de montaje?
La estructura de aluminio anodizado Next Rail requiere mantenimiento mínimo debido a su resistencia anticorrosión IP65. Se recomienda inspección visual semestral verificando: apriete de tornillería de clamps (re-torquear a 8-10 Nm si es necesario), limpieza de acumulación de hojas o residuos en rieles que puedan obstruir drenaje, inspección de signos de corrosión galvánica en puntos de contacto aluminio-acero (aplicar grasa dieléctrica si es necesario), y verificación de nivel de paneles después de eventos de viento extremo. En zonas costeras con alta salinidad se recomienda lavado semestral con agua dulce para prevenir depósitos de sal que aceleran corrosión. La vida útil esperada es de 25+ años con mantenimiento adecuado.
