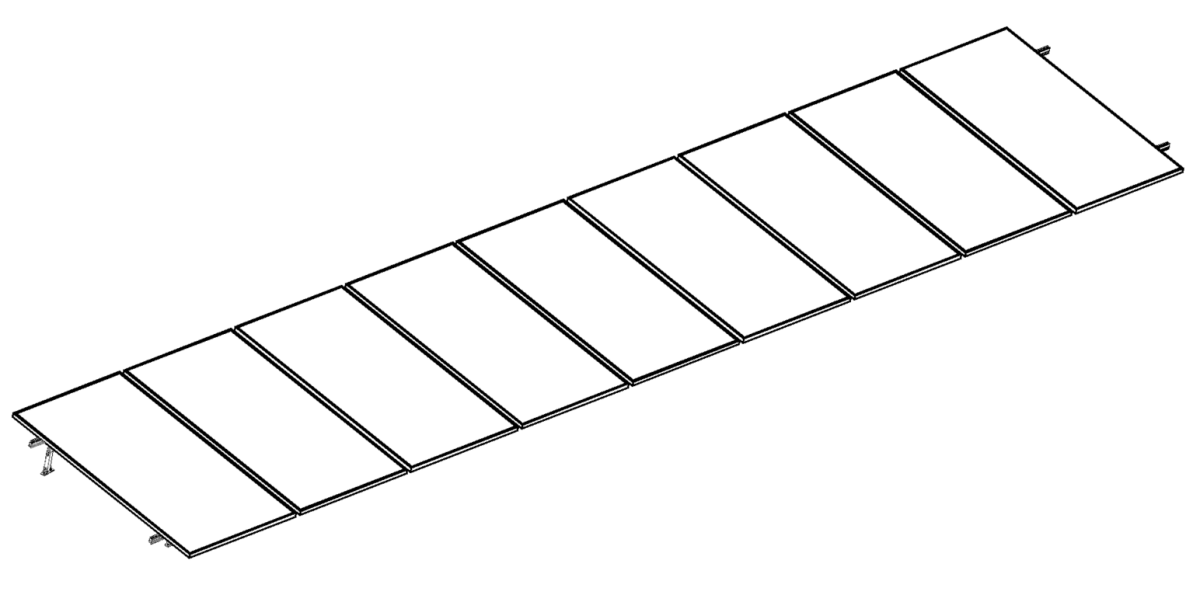

Kit next rail para 9 paneles de 10° a 20° hasta 1135mm
Modelo NXT-SM9I-20-1135 | Marca ALUMINEXT
9 Paneles SolaresInclinación 10° a 20°Hasta 1135mm Largo PanelMontaje en Suelo/TerrazaAluminio Anodizado
El Kit Next Rail para 9 paneles de 10° a 20° hasta 1135mm es un sistema de montaje para instalaciones solares fotovoltaicas diseñado para soportar hasta 9 módulos solares en configuraciones de suelo, terraza o techo plano con ángulos de inclinación ajustables entre 10° y 20°. Este kit está fabricado con perfiles de aluminio anodizado de alta resistencia que garantizan durabilidad ante condiciones climáticas adversas, con capacidad de carga estructural superior a 2400 Pa según normas ASCE 7-10 para aplicaciones en instalaciones residenciales y comerciales de hasta 15 kW de potencia nominal.
El sistema Next Rail de ALUMINEXT está diseñado específicamente para paneles solares con longitud máxima de 1135mm, compatibles con módulos de 60 y 66 celdas de fabricantes como LONGi, JA Solar, Trina Solar, Canadian Solar y Jinko Solar. La estructura utiliza rieles de montaje ajustables que permiten configuraciones en modo retrato u horizontal, optimizando el aprovechamiento del espacio disponible y maximizando la generación de energía mediante el ángulo de inclinación óptimo según latitud geográfica entre 10° y 20°.
Este kit de montaje incluye todos los componentes necesarios para una instalación completa: rieles principales de aluminio extruido 6063-T6, abrazaderas de fijación intermedias y terminales de acero inoxidable 304, tornillería de montaje galvanizada grado 8.8, niveladores ajustables para compensación de desniveles hasta 50mm, y sistema de anclaje compatible con superficies de concreto, lámina metálica y membranas impermeabilizantes. El sistema modular permite expansiones futuras y reduce el tiempo de instalación en hasta 40% comparado con sistemas tradicionales de montaje.
Beneficios Principales
- Capacidad para 9 paneles solares de hasta 1135mm de longitud en configuración optimizada de espacio
- Inclinación ajustable entre 10° y 20° para maximizar generación según ubicación geográfica específica
- Construcción en aluminio anodizado 6063-T6 con resistencia a corrosión superior a 25 años en ambientes marinos
- Sistema de montaje modular que reduce tiempo de instalación hasta 40% versus sistemas convencionales
- Compatibilidad universal con paneles de 60 y 66 celdas de principales fabricantes mundiales
- Certificación de carga estructural hasta 2400 Pa según normas ASCE 7-10 y resistencia a vientos de hasta 160 km/h
- Incluye todos los componentes de fijación, anclaje y nivelación para instalación completa lista para operar
- Diseño escalable que permite expansiones futuras sin reemplazar estructura existente
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
9 módulos solares |
| Longitud Máxima Panel |
Hasta 1135mm |
| Rango de Inclinación |
10° a 20° ajustable |
| Material Estructura |
Aluminio anodizado 6063-T6 |
| Material Tornillería |
Acero inoxidable 304 y galvanizado grado 8.8 |
| Carga de Viento Soportada |
Hasta 2400 Pa (ASCE 7-10) |
| Resistencia a Viento |
Hasta 160 km/h |
| Tipos de Panel Compatible |
60 y 66 celdas (marco estándar 35-50mm) |
| Orientación de Montaje |
Horizontal o vertical (retrato) |
| Ajuste de Nivelación |
Hasta 50mm compensación desnivel |
| Vida Útil Estimada |
25+ años en condiciones normales |
| Temperatura de Operación |
-40°C a +85°C |
| Certificaciones |
ASCE 7-10, compatibilidad TÜV/IEC |
| Tipo de Superficie |
Concreto, lámina, membrana impermeable, techo plano |
Contenido del Paquete
🔩 Rieles de aluminio 6063-T6 para 9 paneles🔧 Abrazaderas intermedias y terminales acero inoxidable⚙️ Kit completo tornillería galvanizada grado 8.8📐 Soportes de inclinación ajustable 10°-20°🛠️ Niveladores ajustables hasta 50mm🏗️ Sistema de anclaje para múltiples superficies📄 Manual de instalación y planos técnicos
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares de 3-5 kW en techos planos, terrazas y patios con hasta 9 paneles
🏢 Proyectos Comerciales PequeñosInstalaciones en azoteas de edificios comerciales, bodegas y naves industriales
🌄 Instalaciones en SueloHuertas solares residenciales en terrenos con cimentación de concreto
🔋 Sistemas Off-GridInstalaciones aisladas de 4-6 kW con bancos de baterías para casas de campo
⚡ Sistemas de InterconexiónInstalaciones On-Grid para reducción de tarifa eléctrica DAC y GDMTH
🏗️ Techos Planos ComercialesInstalaciones en membranas impermeabilizantes con lastrado sin perforación
Productos Complementarios
Paneles Solares 400-550WMódulos monocristalinos de 60/66 celdas hasta 1135mm de longitud compatible con el kit
Inversor On-Grid 5kWInversores de interconexión para sistemas de 3-5 kW con certificación CFE
Cable Fotovoltaico 10AWGCables solares certificados UL para conexión DC entre paneles e inversor
Conectores MC4Conectores solares certificados para interconexión de strings de paneles
Sistema de Tierras FísicasVarillas cooperweld y conectores para puesta a tierra del sistema fotovoltaico
Descargadores de Sobretensión DCProtección contra descargas atmosféricas tipo 1+2 para lado DC del sistema
Preguntas Frecuentes
¿Qué tamaño de paneles solares es compatible con este kit?
El kit NXT-SM9I-20-1135 está diseñado para paneles solares con longitud máxima de 1135mm, típicamente módulos de 60 y 66 celdas con potencias entre 300W y 400W. Es compatible con paneles de marcas como LONGi, JA Solar, Trina Solar, Canadian Solar y Jinko Solar que tengan marco de aluminio estándar de 35-50mm de grosor. Para paneles de mayor longitud (hasta 2100mm para módulos de 144 celdas) se requiere un kit diferente de la serie Next Rail.
¿En qué tipo de superficies se puede instalar este sistema de montaje?
El kit Next Rail es versátil y compatible con instalaciones en techos planos de concreto, terrazas impermeabilizadas con membrana asfáltica o PVC, láminas metálicas tipo Metalcom o Ternium, y montajes en suelo sobre cimentación de concreto. Incluye sistema de anclaje ajustable y niveladores que compensan desniveles de hasta 50mm. Para instalaciones sobre membrana impermeable se recomienda sistema de lastrado sin perforación; para concreto se utilizan taquetes de expansión incluidos en el kit.
¿Qué ángulo de inclinación debo usar para mi ubicación geográfica?
El ángulo óptimo de inclinación generalmente corresponde a la latitud geográfica de la instalación. Para México: zona norte (20-32°N) usar 20° para maximizar generación anual, zona centro (18-22°N) usar 15-18°, zona sur (14-18°N) usar 10-15°. El kit NXT-SM9I-20-1135 permite ajuste entre 10° y 20°, cubriendo la mayoría del territorio nacional. Para generación en invierno aumentar 10-15° sobre latitud; para verano reducir 10-15°. El ajuste se realiza mediante soportes angulares incluidos en el kit durante la instalación inicial.
¿Cuánta potencia total puedo instalar con este kit de 9 paneles?
Con paneles modernos de 350-400W compatibles con la longitud de 1135mm, este kit soporta sistemas de 3.15 kW a 3.6 kW de potencia nominal. Esto es suficiente para cubrir el consumo promedio de una casa mexicana de 3-4 habitantes (300-400 kWh/mes) en un sistema de interconexión On-Grid, o para un sistema Off-Grid con banco de baterías de 48V y 200Ah. La generación mensual estimada es de 450-600 kWh dependiendo de la irradiación solar de la región (4.5-6.5 kWh/m²/día en México).
¿El kit incluye todo lo necesario para la instalación o requiero materiales adicionales?
El kit Next Rail incluye todos los componentes estructurales: rieles de aluminio, abrazaderas intermedias y terminales, tornillería completa de montaje galvanizada, soportes de inclinación ajustable, niveladores y sistema de anclaje para múltiples superficies. También incluye manual de instalación y planos técnicos. Elementos NO incluidos que debe adquirir por separado: paneles solares, inversor, cableado fotovoltaico DC, conectores MC4, protecciones eléctricas (fusibles/breakers DC), sistema de puesta a tierra (varillas cooperweld), y en algunos casos material de cimentación adicional según tipo de superficie (concreto premezclado para zapatas, lastres de concreto para membranas impermeables, etc.).
