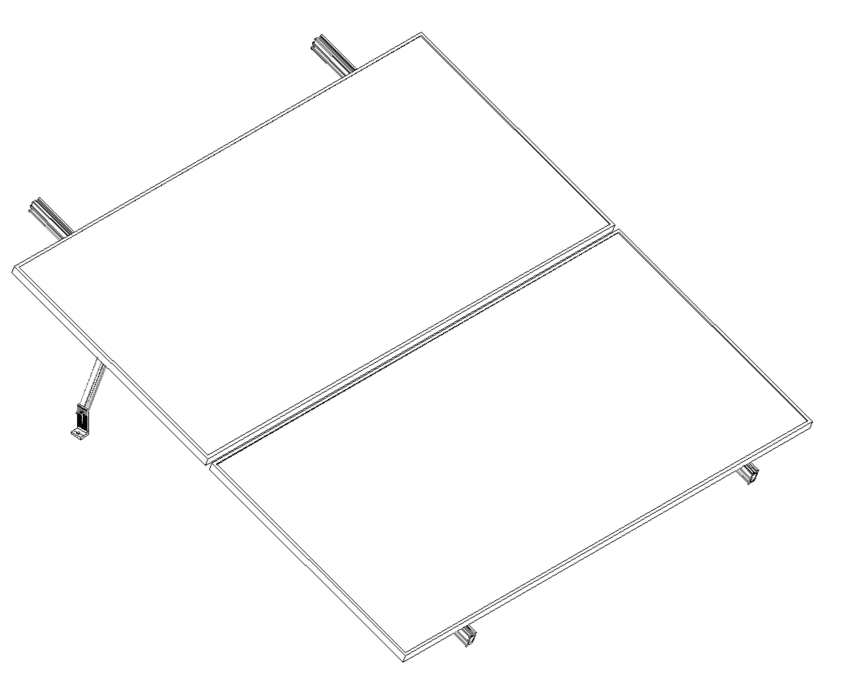

Kit Montaje Solar 2 Paneles Horizontal 1 Fila 20° 1135mm Aluminext NXT-SMH2-1135
- SKU / Modelo: NXT-SMH2-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Oferta
$ 3,560.99 MXN
$ 2,781.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
1344 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Nxt-Rx Horizontal 2 Paneles en 1 Fila a 20° hasta 1135mm
Modelo NXT-SMH2-1135 | Marca ALUMINEXT
2 Paneles SolaresMontaje HorizontalInclinación 20°Hasta 1135mm LongitudAluminio AnodizadoInstalación Techo
El kit de montaje NXT-SMH2-1135 es un sistema de estructura de aluminio diseñado para instalación horizontal de 2 paneles solares fotovoltaicos en 1 fila con ángulo de inclinación fijo de 20 grados, compatible con módulos de hasta 1135mm de longitud. Fabricado en aluminio anodizado de alta resistencia, este kit de montaje garantiza durabilidad ante condiciones climáticas extremas, soportando cargas de viento hasta 150 km/h según estándares de ingeniería estructural para sistemas solares residenciales y comerciales.
La línea NXT-RX de ALUMINEXT está diseñada específicamente para maximizar la eficiencia de captación solar mediante el ángulo de inclinación óptimo de 20°, ideal para instalaciones en techos planos o superficies con poca pendiente en latitudes medias de México. El sistema permite una instalación rápida y segura gracias a su diseño modular con perfiles pre-perforados y tornillería de acero inoxidable incluida, reduciendo tiempos de montaje hasta en 40% comparado con sistemas tradicionales.
Este kit es compatible con la mayoría de paneles solares monocristalinos y policristalinos de dimensión estándar 1640mm x 992mm (60 celdas) y 1755mm x 1038mm (72 celdas), siempre que la longitud del módulo no exceda los 1135mm en configuración horizontal. La estructura de aluminio tipo 6063-T5 ofrece excelente relación resistencia-peso, facilitando el manejo e instalación incluso en techos con capacidad de carga limitada.
Beneficios Principales
- Estructura de aluminio anodizado tipo 6063-T5 con protección UV y resistencia a corrosión superior a 25 años en ambientes salinos
- Configuración optimizada para 2 paneles en 1 fila horizontal con ángulo fijo de 20° que maximiza captación solar en México
- Compatible con paneles solares de hasta 1135mm de longitud, incluyendo módulos de 60 y 72 celdas de marcas líderes
- Diseño ingenieril certificado para resistir cargas de viento de 150 km/h y nieve según normas CFE y NOM-001-SEDE vigente
- Sistema modular pre-ensamblado que reduce tiempo de instalación hasta 40% con tornillería de acero inoxidable A2 incluida
- Perfiles con drenaje integrado que evitan acumulación de agua y reduce esfuerzos sobre la estructura del techo
- Peso ligero que minimiza carga estructural en techos: aproximadamente 3.2 kg por panel instalado
- Versatilidad de montaje en techos planos, lámina, concreto y estructuras metálicas con accesorios universales
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SMH2-1135 |
| Marca | ALUMINEXT |
| Configuración | 2 Paneles en 1 Fila Horizontal |
| Ángulo de Inclinación | 20° Fijo |
| Longitud Máxima de Panel | 1135mm |
| Material Estructura | Aluminio Anodizado 6063-T5 |
| Tornillería | Acero Inoxidable A2 304 |
| Resistencia al Viento | Hasta 150 km/h |
| Vida Útil Estimada | Más de 25 años |
| Peso Aproximado del Kit | 6.4 kg (sin paneles) |
| Compatibilidad de Paneles | 60/72 celdas hasta 1135mm largo |
| Tipo de Instalación | Techo Plano / Inclinado |
| Acabado | Anodizado Natural |
| Garantía | 10 años contra defectos de fabricación |
Contenido del Paquete
🔩 2x Rieles Laterales Aluminio 6063-T5🔩 4x Rieles Transversales de Soporte🔩 4x Soportes de Inclinación 20°🔩 8x Grapas de Sujeción Módulo Solar🔩 1x Kit Tornillería Acero Inoxidable A2🔩 4x Patas de Nivelación Ajustables📄 Manual de Instalación en Español📄 Certificado de Garantía
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares domésticos en techos planos o ligeramente inclinados para autoconsumo y reducción de CFE
🏢 Proyectos Comerciales PequeñosOficinas, consultorios y pequeños negocios con espacios limitados en azotea
🏭 Aplicaciones Industriales LigerasNaves industriales con techos de lámina o concreto que requieren estructuras livianas
🚜 Instalaciones AgrícolasBombeo solar, electrificación de invernaderos y ranchos en zonas rurales sin red eléctrica
📡 Sistemas Aislados Off-GridCasas de campo, cabañas y aplicaciones remotas con baterías de respaldo solar
⚡ Interconexión a Red CFESistemas residenciales y comerciales conectados a red pública con medidor bidireccional
Productos Complementarios
Paneles Solares MonocristalinosMódulos de 60-72 celdas 300W-550W compatibles con longitud hasta 1135mm para máxima eficiencia
Inversor Solar On-GridMicroinversores o inversores string de 1-3 kW para conexión a red CFE en sistemas residenciales
Controlador de Carga MPPTPara sistemas aislados off-grid con baterías, maximiza captación de energía solar
Estructura de Lastre para Techo PlanoBases de concreto o zavorra que evitan perforaciones en impermeabilización de azoteas
Cable Fotovoltaico 10 AWGCable UV resistente para interconexión de paneles con certificación UL para intemperie
Conectores MC4Conectores macho-hembra para unión rápida y segura entre paneles e inversor
Preguntas Frecuentes
¿Este kit es compatible con paneles solares de 72 celdas?
Sí, el kit NXT-SMH2-1135 es compatible con paneles de 72 celdas siempre que la longitud del módulo en orientación horizontal no exceda los 1135mm. La mayoría de paneles de 72 celdas miden aproximadamente 1755mm x 1038mm, por lo que en configuración horizontal (1038mm de largo) entran dentro del límite. Verifique las dimensiones exactas de su panel antes de ordenar.
¿Qué tipo de techo es compatible con este sistema de montaje?
El kit NXT-SMH2-1135 es compatible con techos planos de concreto, lámina galvanizada, estructuras metálicas y azoteas con membrana impermeable. Para techos planos se recomienda usar sistema de lastre o anclajes químicos. Para techos de lámina se utilizan ganchos especiales (no incluidos). Consulte con un instalador certificado para determinar el método de fijación adecuado según su tipo de techo.
¿Por qué el ángulo de 20° es óptimo para mi instalación solar?
El ángulo de inclinación de 20° es ideal para latitudes entre 15° y 25° Norte, que cubre la mayor parte de México central y norte. Este ángulo maximiza la captación solar anual promedio y facilita el autolimpieza de los paneles por lluvia. Para latitudes más al sur (Chiapas, Yucatán) considere ángulos de 15°, para latitudes más al norte (Sonora, Chihuahua) evalúe ángulos de 25-30°.
¿El kit incluye los anclajes para fijación al techo?
No, los anclajes para fijación al techo no están incluidos ya que varían según el tipo de superficie (concreto, lámina, estructura metálica). El kit incluye la estructura de aluminio, soportes de inclinación, grapas para paneles y tornillería de ensamble. Deberá adquirir por separado los anclajes específicos: taquetes expansores para concreto, ganchos para lámina, o bases de lastre para techos planos sin perforación.
¿Cuánto peso adicional agrega este sistema a mi techo?
El kit NXT-SMH2-1135 pesa aproximadamente 6.4 kg. Sumando 2 paneles solares de 72 celdas (aproximadamente 23 kg cada uno), el peso total del sistema completo es de aproximadamente 52.4 kg distribuidos en el área de instalación (aproximadamente 3.5 m²), resultando en una carga de 15 kg/m², dentro de los límites seguros para la mayoría de estructuras de techo residenciales en México (capacidad típica 40-100 kg/m²).
¿Necesito contratar a un instalador profesional o puedo instalarlo yo mismo?
Aunque el kit está diseñado para facilitar la instalación con sistema modular pre-ensamblado, se recomienda encarecidamente contratar a un instalador solar certificado. La instalación requiere conocimientos de estructuras, cálculos de carga de viento, conexiones eléctricas DC de alto voltaje (hasta 600V) y cumplimiento de normas NOM-001-SEDE y CFE. Un instalador profesional garantiza seguridad, maximiza rendimiento del sistema y valida garantías de equipos.
