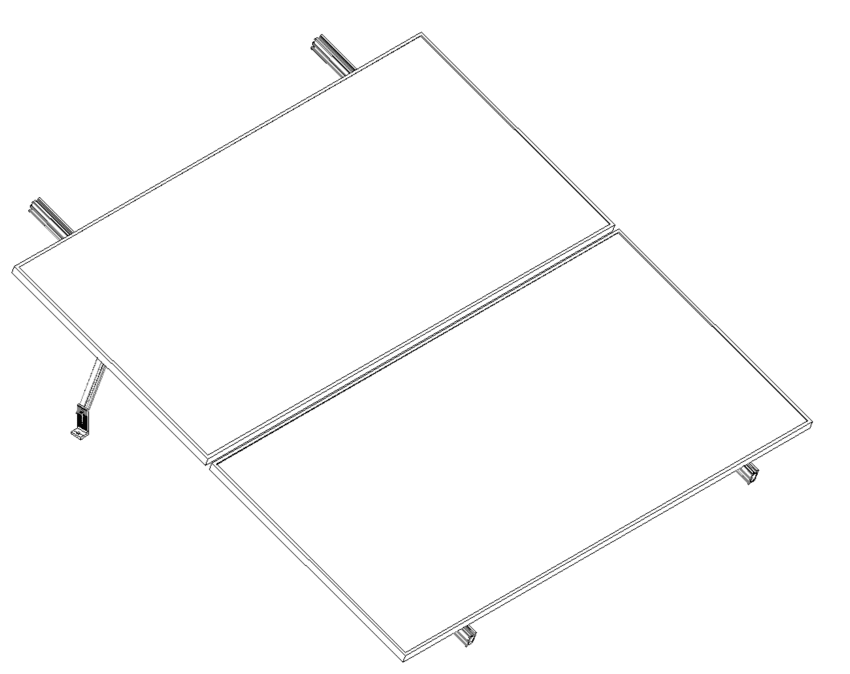

Kit Montaje Horizontal 2 Paneles Solares 1 Fila 20° hasta 1303mm ALUMINEXT NXT-SMH2-1303
- SKU / Modelo: NXT-SMH2-1303
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Oferta
$ 3,755.99 MXN
$ 2,933.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
1829 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Nxt-Rx Horizontal 2 paneles en 1 fila a 20° hasta 1303mm
Modelo NXT-SMH2-1303 - Marca ALUMINEXT
2 Paneles SolaresMontaje HorizontalInclinación 20°Hasta 1303mm1 FilaAluminio Estructural
El kit NXT-SMH2-1303 es un sistema de montaje horizontal para 2 paneles solares en 1 fila con inclinación fija a 20°, compatible con paneles fotovoltaicos de hasta 1303mm de longitud. Fabricado en aluminio de alta resistencia con tornillería de acero inoxidable grado 304, garantiza instalaciones seguras con capacidad de carga hasta 50 kg/m² según normas de construcción mexicanas NTC y ASCE 7-10 para velocidades de viento de hasta 150 km/h.
Este sistema de rieles y soportes optimizado permite instalaciones rápidas en techos inclinados o planos, reduciendo hasta 40% el tiempo de montaje versus sistemas tradicionales. Compatible con paneles monocristalinos y policristalinos de marcas líderes como LONGi, Canadian Solar, Trina Solar y JA Solar en rangos de 60 a 72 celdas.
Ideal para proyectos residenciales, comerciales ligeros e instalaciones híbridas off-grid. El diseño modular facilita ampliaciones futuras manteniendo la estética uniforme del arreglo fotovoltaico y maximizando el aprovechamiento del espacio disponible en azotea.
Beneficios Principales
- Montaje Rápido y Eficiente: Sistema precortado y preperforado que reduce hasta 40% el tiempo de instalación comparado con estructuras tradicionales
- Máxima Durabilidad: Aluminio estructural 6005-T5 con anodizado que resiste corrosión salina, ideal para instalaciones costeras y zonas de alta humedad
- Inclinación Optimizada: Ángulo fijo a 20° diseñado para maximizar captación solar en latitudes 15°-25°N típicas de México
- Compatibilidad Universal: Acepta paneles de 60 y 72 celdas con longitudes hasta 1303mm incluyendo formatos de 450W-550W actuales
- Resistencia Certificada: Soporta cargas de viento hasta 150 km/h y nieve hasta 50 kg/m² cumpliendo NTC-CDMX y CFE
- Diseño Modular Expandible: Permite agregar kits adicionales NXT-RX para ampliar el arreglo manteniendo uniformidad estructural
- Inversión Protegida: Tornillería inoxidable 304 anti-corrosión con garantía estructural de 15 años del fabricante
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SMH2-1303 |
| Marca | ALUMINEXT |
| Configuración | 2 paneles horizontales en 1 fila |
| Orientación | Horizontal (Landscape) |
| Inclinación | 20° fijos |
| Longitud Máxima Panel | 1303mm |
| Ancho Panel Compatible | 992-1016mm (estándar 60-72 celdas) |
| Material Estructura | Aluminio extruido 6005-T5 anodizado |
| Tornillería | Acero inoxidable 304 |
| Carga de Viento | Hasta 150 km/h (41.67 m/s) |
| Carga de Nieve | 50 kg/m² |
| Tipo de Techo | Inclinado o plano con lastrado |
| Garantía Estructural | 15 años |
| Normas Aplicables | NTC-CDMX, ASCE 7-10, CFE |
| Peso Aproximado Kit | 12-15 kg |
Contenido del Paquete
📏 2x Rieles de aluminio longitudinales🔩 4x Soportes de montaje ajustables 20°⚙️ 8x Grapas de sujeción panel (mid clamp)🔧 4x Grapas terminales (end clamp)🔩 Kit completo tornillería acero inoxidable 304📋 Manual de instalación en español✅ Certificado de calidad del fabricante
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares domésticos de 900W-1200W para reducción de CFE en hogares
🏢 Proyectos Comerciales LigerosOficinas, consultorios y pequeños comercios con consumo moderado
🔋 Sistemas Off-GridCabañas, ranchos y casas de campo con baterías de respaldo solar
⚡ Instalaciones HíbridasComplemento a red CFE con interconexión y almacenamiento en batería
🌾 Aplicaciones AgropecuariasBombeo solar para riego y sistemas de iluminación en invernaderos
📡 Telecomunicaciones RemotasEnergización de antenas, repetidoras y estaciones meteorológicas aisladas
Productos Complementarios
Paneles Solares 450W-550WMódulos monocristalinos de 72 celdas compatibles con este sistema de montaje
Conectores MC4Pares de conectores originales para interconexión segura entre paneles
Cable Fotovoltaico 10 AWGCable solar UV-resistente certificado para conexiones DC entre paneles e inversor
Inversor Interconexión On-GridMicroinversores o inversores centrales 1-3 kW para sistemas conectados a CFE
Controlador de Carga MPPTPara sistemas off-grid con banco de baterías 12V/24V/48V
Fusibles y Protecciones DCString combiners, fusibles DC y breakers para protección del arreglo fotovoltaico
Preguntas Frecuentes
¿Este kit funciona para techos planos o solo inclinados?
El kit NXT-SMH2-1303 es compatible con ambos tipos de techo. Para techos inclinados se monta directamente sobre la estructura existente. En techos planos se debe usar con sistema de lastrado o anclaje con taquetes químicos para garantizar la inclinación de 20° y resistencia al viento requerida según normativa NTC.
¿Qué tamaños de paneles solares acepta este sistema de montaje?
Compatible con paneles fotovoltaicos estándar de 60 y 72 celdas con longitud máxima de 1303mm y ancho entre 992-1016mm. Esto incluye prácticamente todos los paneles residenciales/comerciales de 400W a 550W de marcas como LONGi, Canadian Solar, Trina Solar, JA Solar y Risen Energy en el mercado mexicano actual.
¿Cuántos kits necesito para un sistema solar de 2kW?
Para un sistema de 2000W (~2kW) usando paneles de 500W necesitarías 4 paneles solares, es decir, 2 kits NXT-SMH2-1303 (cada kit soporta 2 paneles). Para 450W por panel necesitarías 5 paneles, usando 2 kits completos más componentes adicionales para el quinto panel. Consulta con tu instalador la configuración óptima según tu espacio disponible.
¿El kit incluye los paneles solares o solo la estructura?
Este kit incluye ÚNICAMENTE la estructura de montaje de aluminio, rieles, soportes, grapas y tornillería. Los paneles solares, inversor, cableado, controladores y demás componentes del sistema fotovoltaico se adquieren por separado. Verifica la sección "Productos Complementarios" para identificar los elementos adicionales necesarios.
¿Resiste vientos fuertes como los de huracanes en zonas costeras?
El sistema está certificado para cargas de viento de hasta 150 km/h según ASCE 7-10 y NTC, lo que cubre condiciones normales y tormentas severas. Para zonas de huracanes categoría 3+ (>178 km/h) se recomienda reforzar anclajes, usar lastrado adicional y considerar sistema de desinstalación temporal. El aluminio anodizado resiste excelentemente la corrosión salina de ambientes costeros.
¿Se puede instalar sin experiencia previa en energía solar?
Aunque el kit está diseñado para instalación sencilla con herramientas básicas, se recomienda que la instalación la realice un técnico certificado en energía solar. Se requieren conocimientos de cálculo de cargas estructurales, impermeabilización de penetraciones en techo, conexiones eléctricas DC de alto voltaje y cumplimiento de normativa NOM-001-SEDE. Una instalación incorrecta puede comprometer la seguridad y garantías del sistema.
