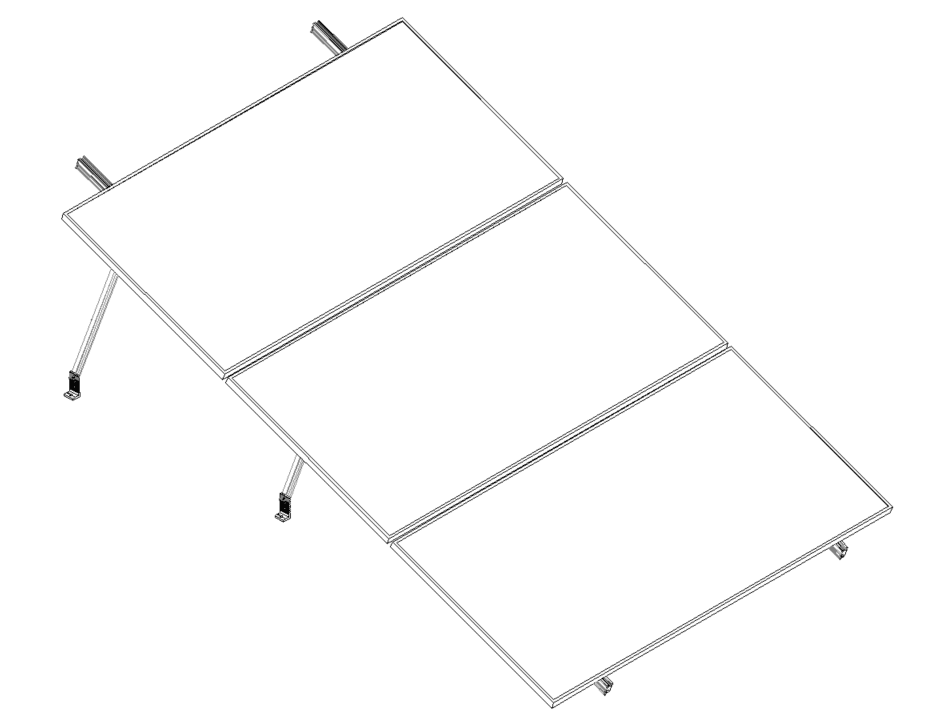

Kit Nxt-Rx Horizontal 3 paneles en 1 fila a 20° hasta 1303mm
Modelo NXT-SMH3-1303 | Marca ALUMINEXT
3 Paneles SolaresMontaje HorizontalInclinación 20°Hasta 1303mmAluminioSistema Nxt-Rx
El kit de montaje Nxt-Rx Horizontal NXT-SMH3-1303 es una estructura de aluminio diseñada para instalación de 3 paneles solares en configuración horizontal de 1 fila con inclinación fija de 20°, compatible con módulos fotovoltaicos de hasta 1303mm de largo. Este sistema de montaje garantiza estabilidad estructural mediante perfiles de aluminio anodizado resistentes a la corrosión, con capacidad de carga calculada para soportar cargas de viento y nieve según normativas internacionales IEC 61215.
Los kits de montaje solar Nxt-Rx de ALUMINEXT utilizan un sistema de ensamblaje modular que facilita la instalación en techos inclinados o planos, reduciendo el tiempo de montaje en proyectos residenciales y comerciales. El ángulo de 20° optimiza la captación solar en latitudes medias, mientras que la configuración horizontal de 3 paneles en línea maximiza el aprovechamiento de espacios reducidos en azoteas.
Este sistema incluye todos los componentes estructurales necesarios para fijar los paneles al techo: rieles de aluminio, conectores, abrazaderas de módulo y herrajes de sujeción. El diseño modular permite expansión futura y compatibilidad con la mayoría de paneles fotovoltaicos de 60 y 72 celdas estándar de la industria, con dimensiones de hasta 1303mm en el lado largo del módulo.
Beneficios Principales
- Configuración horizontal 3 paneles en 1 fila optimiza espacios estrechos en azoteas residenciales y comerciales
- Inclinación fija de 20° maximiza generación solar en latitudes entre 15° y 30° Norte
- Estructura de aluminio anodizado clase marina resistente a corrosión por 25+ años en ambientes costeros
- Compatible con paneles de hasta 1303mm, incluyendo módulos de 60, 66 y 72 celdas estándar
- Sistema de ensamblaje rápido reduce tiempo de instalación hasta 40% vs estructuras tradicionales
- Diseño calculado para soportar cargas de viento de hasta 150 km/h según IEC 61215
- Herrajes de acero inoxidable 304 previenen oxidación en climas húmedos
- Instalación sin soldadura mediante sistema de conectores y tornillería certificada
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
NXT-SMH3-1303 |
| Marca |
ALUMINEXT |
| Tipo de Sistema |
Montaje Horizontal Nxt-Rx |
| Cantidad de Paneles |
3 paneles en 1 fila |
| Ángulo de Inclinación |
20° fijo |
| Longitud Máxima Panel |
1303mm |
| Orientación |
Horizontal (landscape) |
| Material Principal |
Aluminio anodizado 6005-T5 |
| Material Herrajes |
Acero inoxidable 304 |
| Compatibilidad Paneles |
Módulos 60/66/72 celdas estándar |
| Carga de Viento |
Hasta 150 km/h (según IEC 61215) |
| Carga de Nieve |
Hasta 1.5 kN/m² |
| Resistencia a Corrosión |
Clase marina, 25+ años |
| Tipo de Instalación |
Techo inclinado o plano |
| Garantía Estructura |
10 años (típico en sistemas ALUMINEXT) |
Contenido del Paquete
📐 Rieles de aluminio anodizado (cantidad según configuración)🔩 Abrazaderas de módulo universales🔧 Conectores y herrajes de ensamblaje⚙️ Tornillería de acero inoxidable 304📋 Manual de instalación y especificaciones técnicas🛠️ Componentes de fijación a superficie
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares 1-3 kW en techos de casas con espacios reducidos, optimizando captación en azoteas pequeñas
🏢 Proyectos Comerciales PequeñosEdificios comerciales, oficinas y negocios con requerimientos de 3-5 paneles en configuración compacta
⛰️ Instalaciones en Latitudes MediasZonas geográficas entre 15° y 30° Norte donde ángulo de 20° maximiza generación anual
🌊 Ambientes CosterosInstalaciones cerca del mar donde aluminio anodizado clase marina garantiza durabilidad extendida
Productos Complementarios
Paneles Solares Monocristalinos 400-550WMódulos fotovoltaicos de alta eficiencia compatibles con dimensiones hasta 1303mm para maximizar generación
Inversor String 3-5 kWInversor solar para sistemas residenciales de 3 paneles con eficiencia >98% y monitoreo WiFi
Conectores MC4 CertificadosConectores solares para interconexión de paneles, resistentes a intemperie IP67 con 25 años de vida útil
Cable Solar 4mm² 6mm²Cable fotovoltaico UV-resistente para conexión de paneles a inversor, certificado TUV para exteriores
Preguntas Frecuentes
¿Con qué tamaños de paneles solares es compatible este kit?
El kit NXT-SMH3-1303 es compatible con paneles solares de hasta 1303mm de longitud en el lado largo, lo que incluye la mayoría de módulos estándar de 60 celdas (aprox. 1650x990mm), 66 celdas y algunos de 72 celdas (hasta 1960x990mm cuando se instalan horizontalmente). Verifique las dimensiones exactas de sus paneles antes de la compra.
¿Puedo instalar este sistema en un techo plano?
Sí, el sistema Nxt-Rx horizontal puede instalarse tanto en techos inclinados como planos. En techos planos, la estructura proporciona la inclinación de 20° mediante sus soportes integrados, optimizando la captación solar. Se requiere lastrado adicional o anclaje apropiado según las condiciones de viento locales.
¿Qué garantía tiene la estructura de aluminio?
Las estructuras de aluminio anodizado ALUMINEXT típicamente ofrecen garantía de 10 años contra defectos de fabricación, con una vida útil esperada de 25+ años gracias al tratamiento anticorrosivo clase marina. El aluminio 6005-T5 anodizado mantiene sus propiedades estructurales incluso en ambientes costeros salinos.
¿Cuánto tiempo toma instalar este sistema de montaje?
Un instalador experimentado puede ensamblar el kit de 3 paneles en aproximadamente 2-4 horas, dependiendo del tipo de techo y condiciones de acceso. El sistema de ensamblaje modular sin soldadura reduce significativamente el tiempo de instalación comparado con estructuras tradicionales soldadas in situ.
¿El kit incluye los paneles solares?
No, este kit incluye únicamente la estructura de montaje (rieles de aluminio, abrazaderas, herrajes y tornillería). Los paneles solares, inversor, cableado y protecciones eléctricas se adquieren por separado según las necesidades específicas de potencia del proyecto.
¿Qué cargas de viento y nieve soporta la estructura?
El sistema está diseñado según normativa IEC 61215 para soportar cargas de viento de hasta 150 km/h y cargas de nieve de hasta 1.5 kN/m² (aproximadamente 150 kg/m²). Para zonas con condiciones climáticas extremas, consulte con un ingeniero estructural para validar el anclaje apropiado.
