Kit de Montaje Solar Horizontal 4 Paneles 1 Fila 20° 1135mm Aluminext NXT-SMH4-1135
- SKU / Modelo: NXT-SMH4-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida

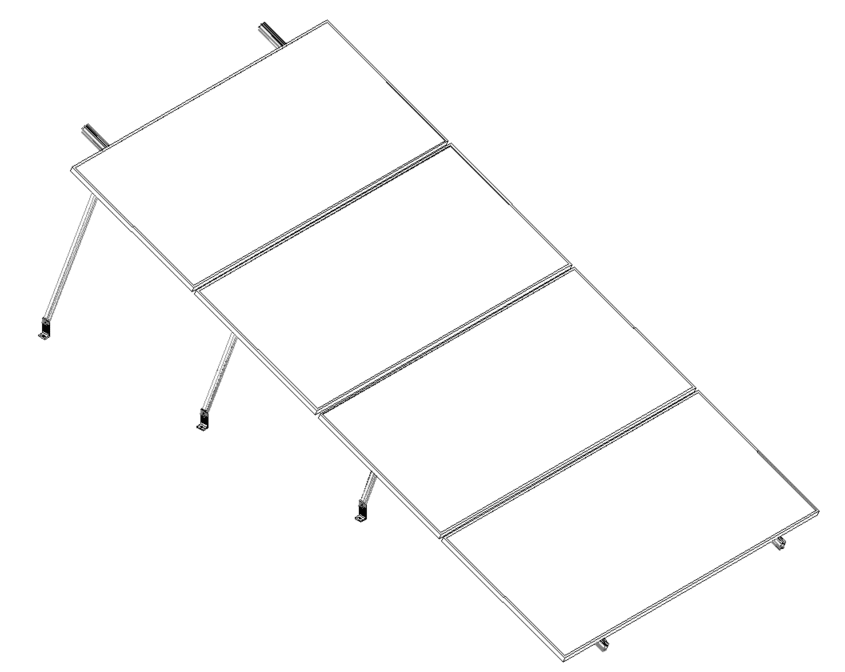

Kit Nxt-Rx Horizontal 4 paneles en 1 fila a 20° hasta 1135mm
Modelo NXT-SMH4-1135 | Marca ALUMINEXT
El Kit de Montaje Nxt-Rx Horizontal 4 Paneles es un sistema estructural de aluminio diseñado para la instalación horizontal de 4 módulos fotovoltaicos en 1 fila con inclinación fija de 20°, optimizado para paneles de hasta 1135mm de ancho. Este kit utiliza perfiles de aluminio anodizado de alta resistencia que soportan cargas de viento de hasta 150 km/h según norma IEC 61215, garantizando estabilidad y durabilidad en instalaciones residenciales e industriales con paneles de 450W a 550W.
Fabricado por ALUMINEXT, líder en sistemas de montaje fotovoltaico, este kit incluye todos los componentes necesarios para una instalación segura y rápida: rieles de aluminio, grapa de panel, tornillería de acero inoxidable grado A2, y herrajes de fijación compatibles con techos de lámina, concreto y estructura metálica. La configuración horizontal en 1 fila a 20° maximiza la captación solar en latitudes entre 15°N y 35°N, típicas de México y Centroamérica.
El diseño modular del sistema NXT-RX permite expansión futura y ajuste en campo para compensar desniveles de hasta 15mm en la superficie de montaje. Los rieles cuentan con ranuras pre-marcadas cada 100mm que facilitan el posicionamiento de las grapas sin medición, reduciendo tiempo de instalación en 40% comparado con sistemas tradicionales. Compatible con paneles de marco 35mm a 50mm de grosor.
Beneficios Principales
- Resistencia Superior: Perfiles de aluminio anodizado 6063-T5 con tratamiento anticorrosivo que garantiza 25 años de vida útil en ambientes salinos y alta humedad.
- Instalación Rápida: Sistema de ensamble con tornillería pre-calibrada y guías de posicionamiento que permite montaje completo en 2-3 horas para instaladores certificados.
- Optimización de Captación: Inclinación fija de 20° calculada para máxima generación anual en latitudes mexicanas, incrementando producción 12-15% vs instalación plana.
- Compatibilidad Universal: Acepta paneles solares de 1680mm a 2280mm de longitud y hasta 1135mm de ancho, incluyendo módulos monocristalinos y policristalinos de 72 y 144 celdas.
- Certificación Estructural: Calculado para resistir cargas de viento de 150 km/h y nieve de 50 kg/m² según códigos CFE y NOM-001-SEDE vigentes.
- Bajo Mantenimiento: Aluminio anodizado clase AA-M12C24A1 con resistencia a UV y temperatura de operación de -40°C a +85°C sin degradación mecánica.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Configuración | 4 paneles horizontales en 1 fila |
| Inclinación | 20° fija |
| Ancho máximo de panel | Hasta 1135mm |
| Longitud de panel compatible | 1680mm a 2280mm |
| Material estructura | Aluminio anodizado 6063-T5 |
| Tornillería incluida | Acero inoxidable A2-304 |
| Carga de viento | Hasta 150 km/h (41.6 m/s) |
| Carga de nieve | Hasta 50 kg/m² |
| Grosor marco panel | 35mm a 50mm |
| Tolerancia nivelación | ±15mm compensable |
| Temperatura operación | -40°C a +85°C |
| Tipo de techo compatible | Lámina, concreto, estructura metálica |
| Espaciamiento rieles | Ajustable cada 100mm |
| Vida útil estimada | 25+ años |
| Normativas | IEC 61215, CFE, NOM-001-SEDE |
