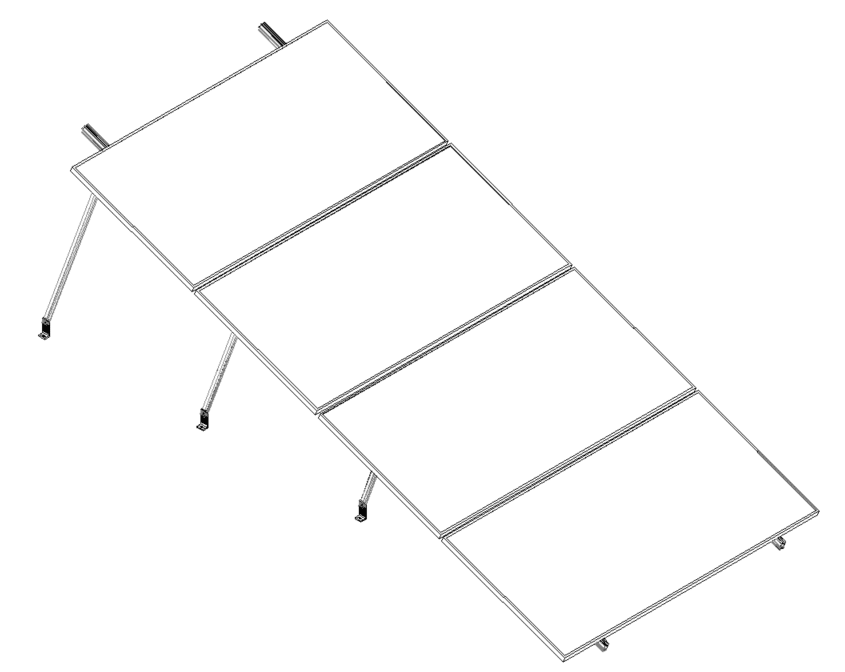

Kit Montaje Solar Horizontal 4 Paneles 1 Fila 20° 1303mm Aluminio ALUMINEXT NXT-SMH4-1303
- SKU / Modelo: NXT-SMH4-1303
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
IVA Incluido.
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
Kit Nxt-Rx Horizontal 4 paneles en 1 fila a 20° hasta 1303mm
Modelo NXT-SMH4-1303 - Marca ALUMINEXT
El Kit Nxt-Rx Horizontal 4 paneles NXT-SMH4-1303 es un sistema de montaje profesional diseñado para la instalación de 4 paneles solares fotovoltaicos en configuración horizontal con inclinación fija de 20 grados, soportando módulos de hasta 1303mm de longitud. Fabricado en aluminio estructural de alta resistencia con tratamiento anticorrosivo, este kit garantiza una instalación segura y duradera en aplicaciones residenciales, comerciales e industriales según norma ASTM B221.
Este sistema de montaje ALUMINEXT está diseñado para optimizar el ángulo de captación solar en instalaciones de baja altura, techos planos o azoteas donde se requiere una inclinación específica de 20 grados para maximizar la generación fotovoltaica. La configuración en 1 fila horizontal permite aprovechar eficientemente el espacio disponible mientras facilita el acceso para mantenimiento y limpieza de los módulos solares.
El kit incluye todos los componentes de aluminio necesarios para el ensamblaje completo de la estructura: rieles de montaje, soportes angulares, abrazaderas mid y end clamp para sujeción de paneles, además de tornillería y conectores de grado industrial. Compatible con la mayoría de paneles solares estándar de 60 y 72 celdas con longitud máxima de 1303mm, este sistema garantiza compatibilidad con marcas líderes del mercado fotovoltaico.
Beneficios Principales
- Estructura de aluminio de alta resistencia con tratamiento anticorrosivo que garantiza más de 25 años de vida útil en condiciones ambientales adversas
- Inclinación optimizada a 20 grados que maximiza la captación solar en instalaciones de latitudes medias y techos planos
- Configuración horizontal en 1 fila que facilita el mantenimiento y reduce sombras proyectadas entre módulos
- Sistema de ensamblaje rápido sin soldadura que reduce hasta 40% el tiempo de instalación comparado con sistemas convencionales
- Compatibilidad universal con paneles solares de hasta 1303mm de longitud, incluyendo módulos de 60 y 72 celdas
- Diseño modular expandible que permite agregar filas adicionales para incrementar la capacidad del sistema fotovoltaico
- Cálculo estructural certificado para resistir cargas de viento de hasta 150 km/h y cargas de nieve según zona climática
- Incluye abrazaderas mid y end clamp ajustables que se adaptan a diferentes espesores de marco de panel (35-50mm)
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SMH4-1303 |
| Marca | ALUMINEXT |
| Configuración | Horizontal, 4 paneles en 1 fila |
| Ángulo de Inclinación | 20 grados fijo |
| Longitud Máxima de Panel | 1303mm (compatible paneles 60-72 celdas) |
| Material Estructura | Aluminio extruido 6063-T5 |
| Tratamiento Superficial | Anodizado anticorrosivo |
| Resistencia a Viento | Hasta 150 km/h (según instalación) |
| Resistencia a Nieve | Carga hasta 1.5 kN/m² |
| Tipo de Montaje | Techo plano, superficie horizontal |
| Altura Aproximada Estructura | 350-400mm (con inclinación 20°) |
| Espaciado entre Filas | Requiere cálculo según latitud para evitar sombras |
| Grosor de Marco Compatible | 35mm a 50mm |
| Tornillería Incluida | Acero inoxidable A2-304 |
| Vida Útil Estimada | Más de 25 años |
| Normas y Certificaciones | ASTM B221, compatible con IEC 61215 |
| Peso Aproximado Kit | 18-22 kg (varía según configuración) |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Cálculo de Espaciado: La distancia entre filas debe calcularse según la latitud geográfica para evitar sombras proyectadas entre módulos durante las horas de menor elevación solar. Se recomienda consultar con un ingeniero fotovoltaico certificado.
Anclaje: La estructura debe anclarse adecuadamente a la superficie de montaje. Considere lastre adicional o sistema de balasto para techos donde no se permita perforación.
Compatibilidad de Paneles: Verifique las dimensiones exactas de sus paneles solares antes de la instalación. Paneles con longitud superior a 1303mm NO son compatibles con este kit.
