Kit Montaje 3 Paneles Solares Techo Inclinado 10-20° hasta 1303mm Aluminio ALUMINEXT NXT-SM3I-20-1303

Oferta
$ 4,152.99 MXN
$ 3,243.99 MXN

IVA Incluido.

Envío calculado al finalizar la compra.

2178 en stock
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Agregar al carrito Seleccionar las opciones anteriores

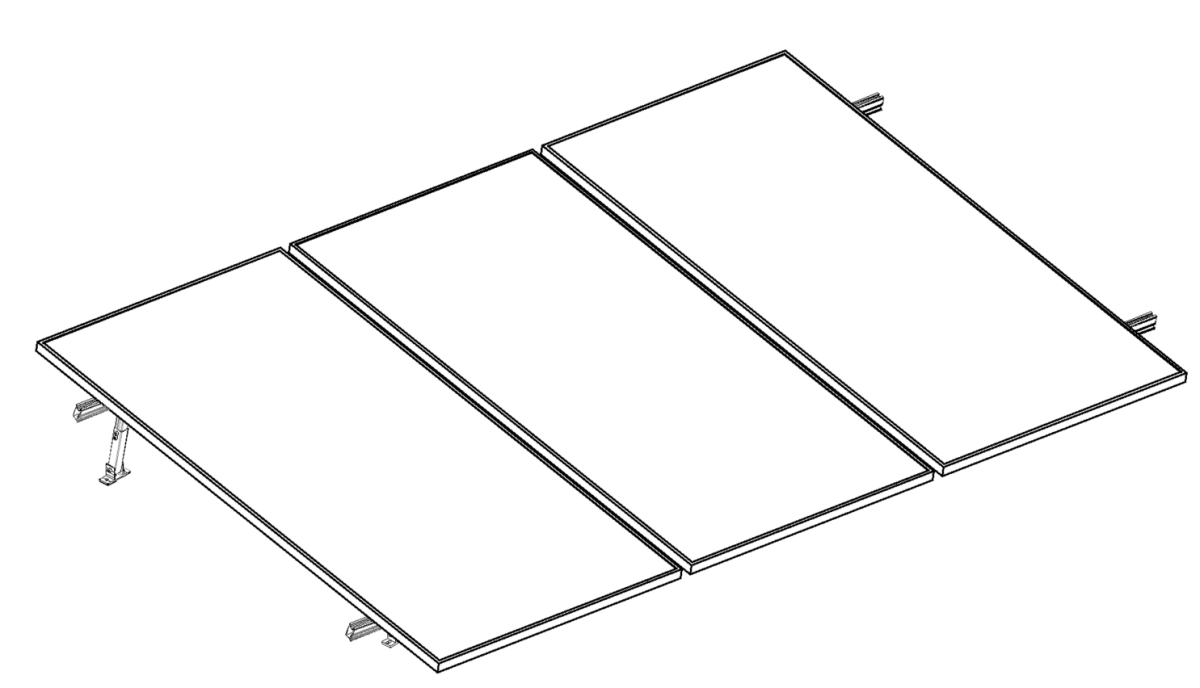

Kit Nxt-Rx para 3 paneles de 10 a 20° hasta 1303mm

Modelo: NXT-SM3I-20-1303 | Marca: ALUMINEXT

3 Paneles SolaresInclinación 10-20°Longitud hasta 1303mmAluminio AnodizadoInstalación Techo Inclinado

El kit NXT-SM3I-20-1303 es un sistema de montaje para instalación de 3 paneles solares en techos inclinados con ángulos entre 10 y 20 grados, diseñado para paneles con longitud máxima de 1303mm. Este kit de montaje profesional fabricado en aluminio anodizado garantiza resistencia a la corrosión IP65 y soporta cargas de viento según ASCE 7-16 hasta 180 km/h, cumpliendo con estándares internacionales para instalaciones fotovoltaicas seguras y duraderas.

El sistema Nxt-Rx de ALUMINEXT incorpora herrajes de fijación optimizados para distribución uniforme de cargas estructurales, reduciendo puntos de estrés en el techo. Su diseño modular permite instalación rápida en techos inclinados residenciales y comerciales, compatible con la mayoría de sistemas solares de 60 y 72 celdas del mercado. El kit incluye todos los componentes necesarios para montaje seguro: rieles de aluminio reforzados, ganchos de techo ajustables, clamps universales y tornillería de acero inoxidable grado marino.

La estructura de montaje está diseñada específicamente para instalaciones en México donde las condiciones climáticas exigen materiales resistentes a radiación UV, humedad y temperaturas extremas (-40°C a +85°C). El aluminio anodizado ofrece 25 años de vida útil sin degradación estructural, asegurando que los paneles solares mantengan su orientación óptima durante toda la vida del sistema fotovoltaico.

Beneficios Principales

  • Configuración Triple Panel: Sistema optimizado para instalación de exactamente 3 paneles solares, maximizando aprovechamiento de espacio en techos residenciales estándar.
  • Rango de Inclinación 10-20°: Compatible con la mayoría de techos inclinados en México, adaptándose a diferentes arquitecturas sin necesidad de estructuras adicionales.
  • Aluminio Anodizado Premium: Material resistente a corrosión con acabado tipo II clase 1 según ASTM B580, garantizando durabilidad mínima de 25 años en ambientes costeros y urbanos.
  • Instalación Rápida: Sistema de rieles pre-perforados y clamps ajustables permiten instalación completa por 2 personas en menos de 3 horas sin herramientas especializadas.
  • Compatibilidad Universal: Acepta paneles con marco de 35-50mm de espesor y longitud hasta 1303mm, compatible con marcas como JA Solar, Longi, Trina, Canadian Solar y Risen.
  • Resistencia a Cargas de Viento: Diseño estructural certificado para cargas de viento de 180 km/h y nieve de 1.5 kN/m² según normativas internacionales.
  • Ajuste de Inclinación: Ganchos ajustables permiten compensar irregularidades del techo y lograr nivelación perfecta de los paneles para máxima eficiencia energética.
  • Protección Anti-UV: Todos los componentes están tratados contra radiación ultravioleta, evitando degradación por exposición solar continua durante décadas.

Especificaciones Técnicas

Característica Especificación
Cantidad de Paneles 3 paneles solares
Ángulo de Inclinación 10° a 20° (techos inclinados)
Longitud Máxima Panel 1303mm
Material Estructura Aluminio anodizado tipo II clase 1
Material Tornillería Acero inoxidable grado marino 316
Tipo de Instalación Techo inclinado residencial/comercial
Espesor Marco Panel Compatible 35mm - 50mm
Certificaciones ASTM B580, ASCE 7-16
Resistencia a Viento Hasta 180 km/h (zona de huracanes clase I)
Carga de Nieve 1.5 kN/m² (150 kg/m²)
Rango de Temperatura -40°C a +85°C
Vida Útil Esperada 25+ años
Nivel de Protección IP65 (resistente a agua y polvo)
Acabado Superficial Anodizado con sellado final
Color Aluminio natural anodizado

Contenido del Paquete

📏 Rieles de aluminio estructural pre-perforados🔩 Ganchos ajustables para techo inclinado⚙️ Clamps universales para paneles (6 unidades)🔧 Tornillería acero inoxidable grado marino completa📐 Piezas de unión y conectores estructurales📋 Manual de instalación en español con diagramas✅ Lista de verificación pre-instalación🛡️ Certificado de garantía estructural 25 años

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas solares de 0.9-1.5 kW en viviendas unifamiliares con techos de lámina, teja o concreto inclinados entre 10-20 grados.
🏢 Proyectos Comerciales PequeñosInstalaciones fotovoltaicas en oficinas, consultorios y pequeños comercios que requieren sistemas compactos de 3 paneles.
🌄 Cabañas y Casas de CampoSistemas off-grid o híbridos en zonas rurales donde la configuración de 3 paneles cubre necesidades energéticas básicas.
⚡ Sistemas de RespaldoInstalaciones complementarias para respaldo energético en conjunto con baterías solares, cubriendo cargas críticas durante apagones.

Productos Complementarios

Panel Solar 550W MonocristalinoPaneles de alta eficiencia 21%+ con dimensiones compatibles hasta 1303mm, ideales para maximizar generación en esta estructura.
Inversor Híbrido 3kWInversor cargador para sistemas con baterías, compatible con configuraciones de 3 paneles conectados en serie o paralelo.
Conector MC4 ParConectores fotovoltaicos certificados IP67 para interconexión segura entre paneles y cableado hacia inversor.
Cable Fotovoltaico 4mm² 100mCable solar resistente UV para conexión de paneles a inversor, calibre adecuado para sistemas hasta 2kW.

Preguntas Frecuentes

¿Este kit es compatible con paneles de 450W o 550W?
Sí, el kit NXT-SM3I-20-1303 es compatible con paneles de 450W a 550W siempre que su longitud no exceda 1303mm y el espesor del marco esté entre 35-50mm. La mayoría de paneles de 450-550W miden entre 1722-2278mm de largo, por lo que debes verificar las dimensiones exactas. Paneles de 72 celdas pueden exceder esta medida. Consulta la hoja de especificaciones del panel antes de comprar.
¿Qué ángulo de inclinación debo usar para máxima eficiencia en mi ubicación?
El ángulo óptimo depende de tu latitud geográfica. En México: Zona Norte (Monterrey, Tijuana): 18-20°, Zona Centro (CDMX, Guadalajara): 15-18°, Zona Sur (Cancún, Mérida): 10-15°. Este kit cubre el rango 10-20° permitiendo ajustar según tu ubicación. Para máxima producción anual, usa un ángulo igual a tu latitud. El sistema de ganchos ajustables facilita lograr la inclinación deseada compensando la pendiente del techo.
¿Puedo instalar este kit en techos de lámina o solo en concreto?
El kit es compatible con techos de lámina, teja, concreto y madera. Para techos de lámina se requieren ganchos específicos con base ancha que distribuyan la carga (incluidos). En techos de concreto se recomienda usar taquetes de expansión de 10mm (no incluidos). Para teja se usan ganchos que se fijan bajo la teja sin perforarla. El manual incluye instrucciones específicas para cada tipo de superficie. En todos los casos asegúrate que la estructura del techo soporte el peso total: 3 paneles (≈75kg) + estructura (≈15kg) = 90kg distribuidos.
¿Necesito contratar a un instalador profesional o puedo instalarlo yo mismo?
El kit está diseñado para instalación por personas con habilidades básicas de construcción. Requieres herramientas comunes: taladro, nivel, llaves, desarmador. La instalación toma 2-3 horas con 2 personas. SIN EMBARGO, se recomienda contratar a un instalador certificado si: 1) No tienes experiencia trabajando en alturas, 2) El techo tiene pendiente mayor a 30°, 3) No estás familiarizado con estructuras y cargas. Un instalador profesional además puede realizar cálculo de cargas y verificar que la estructura del techo soporte el sistema, evitando problemas futuros.
¿La garantía cubre daños por huracanes o granizo?
La garantía estructural de 25 años cubre defectos de manufactura y corrosión del aluminio, NO cubre daños por eventos climáticos extremos (huracanes, granizo, tornados). El kit está diseñado para resistir vientos de hasta 180 km/h según ASCE 7-16, pero en zonas de huracanes categoría 3+ se recomienda: 1) Reforzar con puntos de anclaje adicionales, 2) Contratar seguro para el sistema solar que cubra daños climáticos. Consulta con tu aseguradora sobre pólizas específicas para sistemas fotovoltaicos. El granizo grande puede dañar los paneles solares (vidrio), no la estructura de montaje.
¿Cuál es el espaciado recomendado entre paneles en este kit?
El kit permite espaciado de 10-20mm entre paneles (configuración estándar recomendada). Este espacio es necesario para: 1) Expansión térmica del aluminio y vidrio, 2) Drenaje de agua de lluvia, 3) Facilitar instalación y mantenimiento. NO se recomienda instalar paneles completamente juntos (0mm) ya que la expansión térmica puede generar presión entre marcos y dañar las celdas. El espaciado de 15mm es óptimo para balance entre aprovechamiento de espacio y seguridad estructural. Los clamps ajustables permiten lograr este espaciado de manera precisa.
