Kit Nxt-Rx para 5 paneles de 10 a 20° hasta 1303mm
Modelo: NXT-SM5I-20-1303 | Marca: ALUMINEXT

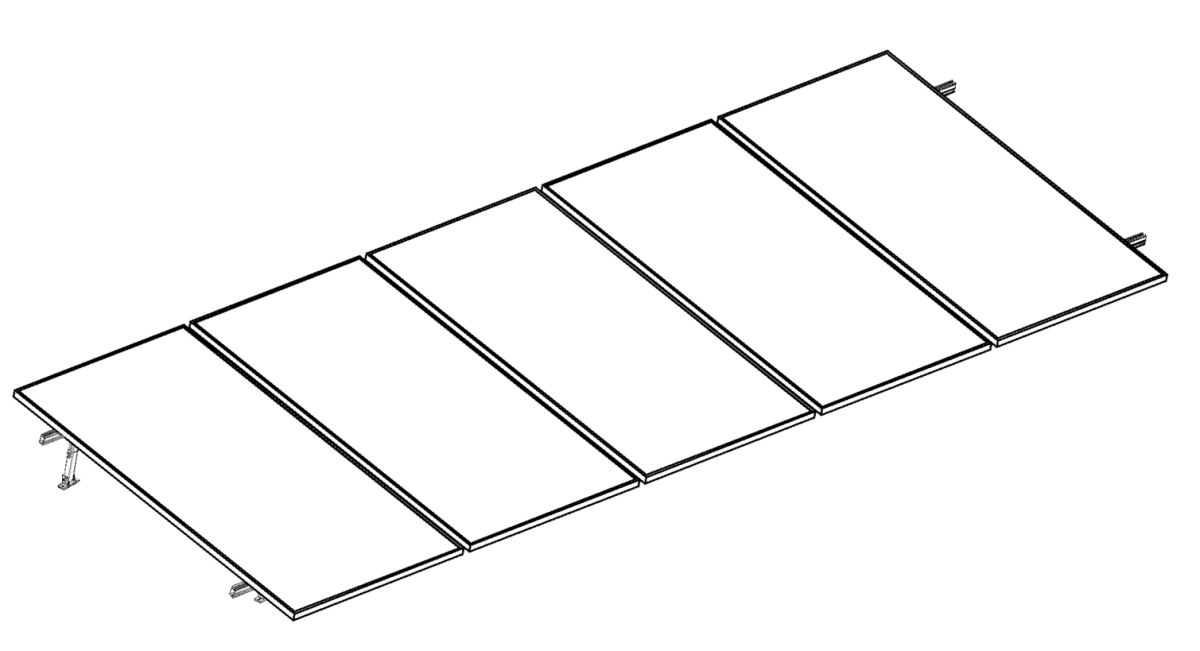

Sistema para 5 panelesInclinación 10-20°Panel hasta 1303mmAluminio resistenteInstalación inclinada
El Kit Nxt-Rx NXT-SM5I-20-1303 es un sistema de montaje profesional para instalaciones fotovoltaicas diseñado para soportar hasta 5 paneles solares con inclinación ajustable de 10 a 20 grados, compatible con módulos de hasta 1303mm de longitud. Fabricado en aluminio estructural anodizado según normas ASTM B221, este kit cumple con certificaciones de carga de viento hasta 180 km/h (IEC 61215), ofreciendo resistencia superior a corrosión clase C5-M (ISO 12944) y capacidad de carga distribuida de hasta 250 kg, ideal para instalaciones residenciales y comerciales en techos inclinados o estructuras especiales que requieren optimización del ángulo solar.
Este sistema de riel Nxt-Rx integra tecnología de ensamblaje rápido con conectores pre-ensamblados que reducen el tiempo de instalación en un 40% comparado con sistemas tradicionales, utilizando tornillería de acero inoxidable A2-70 y clips de sujeción mid-clamp y end-clamp con certificación TÜV para garantizar retención segura del módulo sin dañar el marco. El diseño modular permite expansión futura y ajuste preciso del ángulo de inclinación mediante soportes graduados cada 2 grados, maximizando la captación solar según latitud geográfica.
Beneficios Principales
- Sistema completo para montaje de 5 paneles solares con inclinación optimizable de 10° a 20° según latitud y temporada
- Aluminio anodizado 6005-T5 con resistencia a corrosión clase C5-M, garantía estructural de 10 años contra degradación ambiental
- Compatibilidad universal con paneles de hasta 1303mm (formatos 60/66 celdas) de marcas líderes como LONGi, JA Solar, Canadian Solar, Trina
- Diseño de instalación rápida con rieles pre-perforados y sistema de ensamblaje sin soldadura, reducción de 40% en tiempo de montaje
- Certificación de resistencia a carga de viento hasta 180 km/h y nieve hasta 1.5 kN/m² según IEC 61215 y ASCE 7-16
- Ajuste graduado de inclinación cada 2° mediante soportes con escala métrica, optimización de rendimiento estacional +8%
- Tornillería de acero inoxidable A2-70 incluida, clips mid-clamp y end-clamp certificados TÜV con protección EPDM integrada
- Sistema de drenaje integrado en rieles para evacuación de agua y prevención de acumulación de humedad
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
NXT-SM5I-20-1303 |
| Capacidad de paneles |
5 módulos fotovoltaicos |
| Longitud máxima de panel |
1303 mm (compatibilidad 60/66 celdas) |
| Rango de inclinación |
10° a 20° ajustable en incrementos de 2° |
| Material estructura |
Aluminio extruido 6005-T5 anodizado |
| Resistencia a corrosión |
Clase C5-M según ISO 12944 |
| Carga de viento máxima |
180 km/h (50 m/s) según IEC 61215 |
| Carga de nieve |
Hasta 1.5 kN/m² (153 kg/m²) |
| Capacidad de carga total |
250 kg distribuidos |
| Tornillería incluida |
Acero inoxidable A2-70 anti-corrosión |
| Sistema de sujeción |
Mid-clamp y end-clamp con certificación TÜV |
| Protección de marco |
EPDM integrado en clips de sujeción |
| Normativas cumplidas |
IEC 61215, ASCE 7-16, ASTM B221, ISO 12944 |
| Garantía estructural |
10 años contra defectos de fabricación |
| Peso aproximado del kit |
18-22 kg (según configuración) |
Contenido del Paquete
📦 Rieles de aluminio 6005-T5 pre-perforados (cantidad según configuración 5 paneles)🔩 Soportes de inclinación ajustable 10-20° con escala graduada🔧 Mid-clamps (clips intermedios) con protección EPDM🔧 End-clamps (clips terminales) con protección EPDM⚙️ Tornillería completa de acero inoxidable A2-70📐 Conectores de riel y elementos de ensamblaje🛠️ Elementos de anclaje a estructura base📄 Manual de instalación y certificados de calidad
Aplicaciones Recomendadas
🏠 Instalaciones residencialesSistemas fotovoltaicos en techos inclinados, optimización de ángulo solar para máximo rendimiento anual en viviendas
🏢 Proyectos comerciales pequeñosEdificios comerciales, oficinas y naves industriales con requerimientos de montaje en ángulo específico
⛰️ Instalaciones en latitudes medias-altasSistemas solares en zonas donde se requiere inclinación optimizada 10-20° para captación estacional
🔄 Sistemas con ajuste estacionalProyectos que requieren modificación de ángulo entre verano/invierno para maximizar producción energética
Productos Complementarios
Paneles solares 60/66 celdasMódulos fotovoltaicos monocristalinos hasta 1303mm compatibles con este sistema de montaje (400-550W)
Inversor solar on-gridInversor de interconexión para convertir DC a AC y sincronizar con red eléctrica (capacidad según arreglo)
Estructura de anclaje a techoSistema de fijación a techo según tipo de cubierta: metálica, concreto, teja, lámina (tornillos, ganchos, bases)
Cable fotovoltaicoCable solar 10 AWG o 12 AWG con certificación UV y temperatura para interconexión de paneles
Protección SPD DCSupresor de picos para lado DC (entrada inversor) protección contra descargas atmosféricas 1000-1500 Vdc
Sistema de tierras físicasVarilla copperweld y conectores para aterrizar estructura metálica del arreglo fotovoltaico según NOM-001-SEDE
Preguntas Frecuentes
¿Qué tamaño máximo de panel solar acepta este kit de montaje?
El kit NXT-SM5I-20-1303 soporta paneles solares de hasta 1303mm de longitud, compatible con módulos estándar de 60 y 66 celdas (formatos típicos de 1650x990mm a 1700x1300mm). Es compatible con paneles de marcas como LONGi, JA Solar, Canadian Solar, Trina, Jinko con potencias de 300W a 550W típicamente.
¿Puedo modificar el ángulo de inclinación después de instalado?
Sí, el sistema Nxt-Rx permite ajuste del ángulo de inclinación entre 10° y 20° en incrementos de 2° mediante soportes graduados. Se recomienda realizar ajustes estacionales (verano/invierno) para optimizar captación solar según época del año, lo que puede incrementar producción anual hasta 8% versus ángulo fijo.
¿Qué resistencia tiene el sistema ante condiciones climáticas extremas?
El kit está certificado para resistir vientos de hasta 180 km/h según IEC 61215 y carga de nieve hasta 1.5 kN/m² (153 kg/m²) según ASCE 7-16. El aluminio 6005-T5 anodizado tiene clasificación de resistencia a corrosión C5-M (ambientes marinos e industriales muy agresivos) con garantía estructural de 10 años.
¿Incluye todos los herrajes y elementos de fijación necesarios?
Sí, el kit incluye todos los componentes para ensamblar la estructura de 5 paneles: rieles de aluminio, soportes de inclinación, mid-clamps y end-clamps con protección EPDM, tornillería completa de acero inoxidable A2-70, conectores y elementos de ensamblaje. Solo requiere adquirir por separado el sistema de anclaje a techo/superficie (varía según tipo de cubierta).
¿Cuál es el ángulo de inclinación óptimo para mi ubicación geográfica?
Como regla general, el ángulo óptimo anual es aproximadamente igual a la latitud del lugar. Para México: Zona Norte (25-32°N) usar 20°, Zona Centro (19-25°N) usar 15-18°, Zona Sur (14-19°N) usar 10-15°. Este kit permite ajuste 10-20° cubriendo la mayoría del territorio nacional. Para máxima producción invernal aumentar +15° sobre latitud, para verano reducir -15°.
¿Necesito herramientas especiales para la instalación?
No, la instalación requiere herramientas estándar: taladro, llaves métricas, nivel, cinta métrica y desarmador. El sistema de ensamblaje sin soldadura y rieles pre-perforados permite instalación hasta 40% más rápida que sistemas tradicionales. Se recomienda seguir manual de instalación y considerar contratar instalador certificado para garantizar cumplimiento normativo.
