Kit Nxt-Rx para 6 paneles de 10 a 20° hasta 1303mm

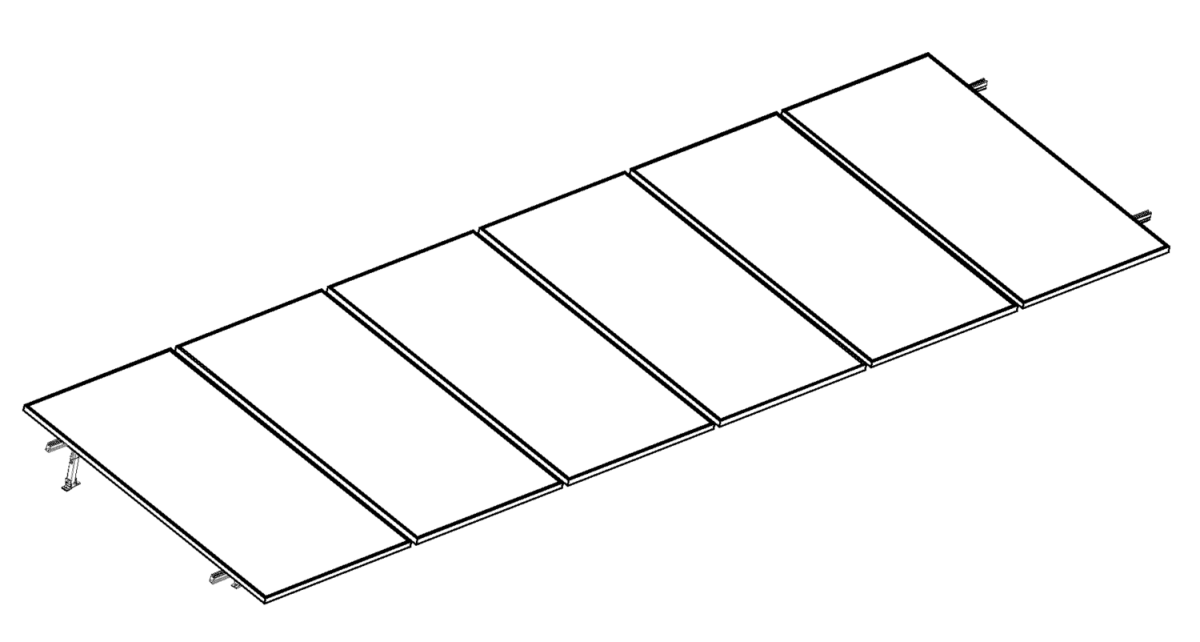

Modelo NXT-SM6I-20-1303 | Marca ALUMINEXT
6 Paneles SolaresInclinación 10-20°Hasta 1303mmEstructura AluminioInstalación Simplificada
El kit de montaje NXT-SM6I-20-1303 es un sistema estructural de aluminio diseñado específicamente para la instalación de 6 paneles solares fotovoltaicos con inclinación ajustable entre 10° y 20° según latitud, soportando paneles de hasta 1303mm de largo. Fabricado con perfiles de aluminio extruido de alta resistencia con tratamiento anticorrosivo, este kit garantiza capacidad de carga de hasta 50 kg/m² (IEC 61215) y resistencia a vientos de hasta 150 km/h, ideal para instalaciones residenciales y comerciales en México donde las condiciones climáticas requieren estructuras certificadas y durables.
Este sistema de montaje ALUMINEXT incorpora rieles de fijación reforzados con geometría optimizada para distribución uniforme de cargas, tornillería de acero inoxidable 304 incluida, y sistema de ajuste de inclinación mediante escuadras graduadas que permiten configuración precisa entre 10° y 20°. La capacidad para paneles de hasta 1303mm lo hace compatible con módulos solares desde 300W hasta 550W de las principales marcas del mercado fotovoltaico.
Diseñado bajo estándares internacionales de ingeniería estructural para sistemas fotovoltaicos, el kit NXT-SM6I-20-1303 reduce tiempos de instalación hasta 40% comparado con estructuras tradicionales gracias a su sistema de ensamblaje modular pre-perforado. Incluye todos los componentes necesarios para montaje en techo inclinado o superficie plana con lastrado, cumpliendo normativas mexicanas NMX y certificaciones internacionales para garantizar vida útil superior a 25 años sin degradación estructural.
Beneficios Principales
- Estructura de aluminio anodizado resistente a corrosión salina y ambientes agresivos, ideal para instalaciones costeras y zonas industriales
- Capacidad para 6 paneles solares de hasta 1303mm de longitud (compatible con módulos de 300W a 550W de potencia)
- Sistema de inclinación ajustable entre 10° y 20° que optimiza captación solar según latitud geográfica de instalación
- Diseño modular pre-ensamblado que reduce tiempo de instalación hasta 60% comparado con sistemas convencionales
- Resistencia certificada a vientos de hasta 150 km/h y cargas de nieve de 50 kg/m² según normas IEC 61215
- Tornillería completa de acero inoxidable 304 incluida, resistente a oxidación y degaste mecánico por ciclos térmicos
- Compatible con instalación en techo inclinado, plano con lastrado, o montaje en suelo mediante anclajes adicionales
- Vida útil garantizada superior a 25 años sin mantenimiento estructural en condiciones normales de operación
- Rieles de fijación con canales Omega para ajuste lateral y nivelación precisa de arreglo fotovoltaico
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
6 paneles solares |
| Longitud Máxima Panel |
1303mm |
| Rango de Inclinación |
10° a 20° |
| Material Estructura |
Aluminio extruido anodizado |
| Resistencia a Viento |
150 km/h (certificado) |
| Carga de Nieve |
50 kg/m² |
| Tornillería Incluida |
Acero inoxidable 304 |
| Tipo de Montaje |
Techo inclinado / Techo plano con lastrado / Suelo |
| Vida Útil Estimada |
25+ años |
| Normativas Cumplidas |
IEC 61215, NMX |
| Peso Aproximado Kit |
22-28 kg (variable según configuración) |
Contenido del Paquete
📦 Rieles de aluminio longitudinales📦 Rieles de aluminio transversales📦 Escuadras de inclinación ajustable 10-20°📦 Grapas de fijación de panel (set completo)📦 Tornillería de acero inoxidable 304📦 Elementos de conexión y ensamble📦 Manual de instalación y diagramas técnicos
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares domésticos de 1.8kW a 3.3kW en techos de viviendas unifamiliares y multifamiliares
🏢 Proyectos Comerciales PequeñosArreglos fotovoltaicos en oficinas, consultorios, tiendas y negocios con consumo medio
🌾 Aplicaciones AgrícolasElectrificación de bombeo solar, sistemas de riego y operaciones agrícolas aisladas
🏭 Instalaciones Industriales LigerasGeneración distribuida en naves industriales, bodegas y centros de distribución
📡 Sitios Remotos y TelecomunicacionesAlimentación de estaciones repetidoras, equipos de telemetría y monitoreo remoto
🔋 Sistemas Off-Grid con RespaldoInstalaciones autónomas con bancos de baterías para ubicaciones sin red eléctrica
Productos Complementarios
Paneles Solares 400-550WMódulos fotovoltaicos monocristalinos compatibles con longitud hasta 1303mm para maximizar generación
Inversor Solar 3-5kWConvertidor DC/AC para interconexión a red o sistemas aislados con arreglos de 6 paneles
Estructura de LastradoBases de concreto o bloques para instalación en techo plano sin perforación de impermeabilizante
Kit de Tierra Física SolarVarillas cooperweld y conectores para aterramiento de estructura metálica según NOM-001-SEDE
Cable Solar 10-12 AWGCableado fotovoltaico certificado UV y intemperie para conexiones DC entre paneles e inversor
Conectores MC4Terminales macho/hembra para interconexión rápida y segura de strings fotovoltaicos
Preguntas Frecuentes
¿Qué tamaño de paneles solares son compatibles con este kit de montaje?
El kit NXT-SM6I-20-1303 es compatible con paneles solares de hasta 1303mm de longitud, lo que incluye la mayoría de módulos residenciales y comerciales desde 300W hasta 550W. Las dimensiones típicas compatibles son paneles de 1650x992mm, 1755x1038mm, 1722x1134mm y similares. Es importante verificar que el ancho del panel no exceda la separación entre rieles transversales del sistema.
¿Cómo se ajusta la inclinación entre 10° y 20°?
El sistema incorpora escuadras de inclinación con perforaciones graduadas cada 2° que permiten ajustar la elevación del arreglo fotovoltaico. La selección del ángulo óptimo depende de la latitud geográfica de instalación: para latitudes 15-20° Norte se recomienda inclinación de 10-15°, mientras que para latitudes 20-25° Norte se sugiere 15-20°. El ajuste se realiza mediante pernos de fijación en las escuadras antes de montar los paneles.
¿Este kit incluye los elementos para fijación al techo?
El kit incluye toda la estructura de aluminio, rieles, escuadras, grapas y tornillería para ensamble del sistema de montaje. Sin embargo, los elementos de anclaje al techo (taquetes, tornillos tirafondo, ganchos según tipo de cubierta) se adquieren por separado ya que varían según el tipo de techo: lámina, concreto, teja, etc. Para techos planos se recomienda sistema de lastrado con bloques de concreto que no requiere perforación.
¿Qué capacidad de carga de viento soporta la estructura?
La estructura está certificada para resistir vientos de hasta 150 km/h según normas IEC 61215, equivalente a huracán categoría 1 en escala Saffir-Simpson. Esta certificación considera el arreglo completo con 6 paneles instalados en inclinación de 20° (peor escenario de carga de viento). Para zonas con vientos superiores o instalaciones expuestas se recomienda análisis estructural específico y posible refuerzo con anclajes adicionales.
¿Se puede usar este kit para instalación en suelo?
Sí, el kit NXT-SM6I-20-1303 puede instalarse en suelo mediante postes o anclajes de cimentación adicionales (no incluidos). Para montaje en suelo se requieren 4-6 postes de acero galvanizado o aluminio enterrados en cimentación de concreto a profundidad mínima de 60cm. Este tipo de instalación es común en terrenos amplios, aplicaciones agrícolas o sitios donde el techo no es opción viable. Se debe considerar mayor separación entre arreglos para evitar sombreado mutuo.
¿Qué vida útil tiene la estructura de aluminio?
El aluminio anodizado de la estructura tiene vida útil superior a 25 años sin degradación estructural significativa, igualando o superando la vida útil de los paneles solares. El proceso de anodizado crea una capa de óxido de aluminio que protege contra corrosión incluso en ambientes salinos costeros. La tornillería de acero inoxidable 304 también garantiza resistencia a oxidación por décadas. Se recomienda inspección visual anual para verificar integridad de conexiones y ajuste de tornillería si es necesario.
