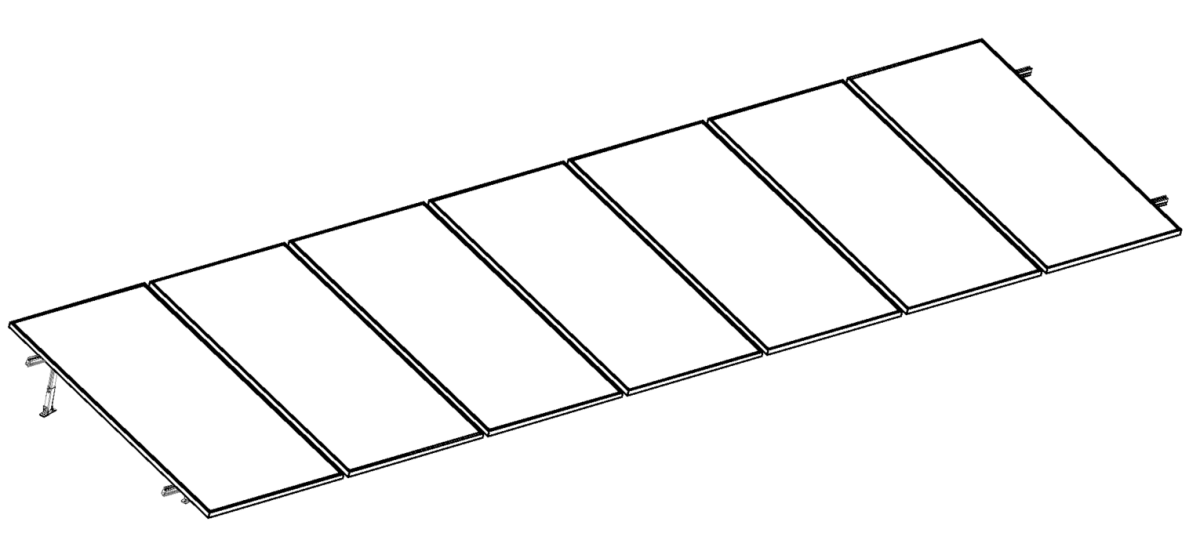

Kit Nxt-Rx para 7 paneles de 15 a 30° hasta 1303mm
Modelo ALUMINEXT NXT-SM7I-30-1303
7 Paneles SolaresInclinación 15-30°Longitud hasta 1303mmAluminio AnodizadoSistema NXT-RX
El kit de montaje NXT-SM7I-30-1303 es un sistema estructural profesional diseñado para instalación de 7 paneles solares fotovoltaicos con ángulo de inclinación ajustable entre 15° y 30°, compatible con módulos de hasta 1303mm de longitud máxima. Fabricado en aluminio anodizado de alta resistencia, este sistema NXT-RX de ALUMINEXT garantiza durabilidad superior a 25 años en condiciones ambientales adversas, soportando cargas de viento de hasta 150 km/h según normativa internacional IEC 61215.
Este kit completo incluye todos los componentes necesarios para una instalación segura y eficiente: rieles de montaje de aluminio extruido T6-6005-A, conectores mid clamp y end clamp de acero inoxidable 304, tornillería grado 8.8 con tratamiento anticorrosivo, y sistema de anclaje ajustable para múltiples tipos de superficie. El diseño modular permite instalación en techos inclinados, superficies planas con balasto, y montaje en suelo con cimentación adecuada.
La estructura NXT-RX optimiza la captación solar mediante su sistema de inclinación variable, permitiendo ajustar el ángulo de los paneles según la latitud geográfica y la estación del año para maximizar la generación de energía. Compatible con paneles de 60, 66 y 72 celdas de las principales marcas del mercado, este kit profesional es ideal para instalaciones residenciales, comerciales e industriales de mediana capacidad.
Beneficios Principales
- Sistema completo para 7 paneles solares con todos los componentes de montaje incluidos
- Ángulo de inclinación ajustable entre 15° y 30° para optimización de captación solar según ubicación geográfica
- Aluminio anodizado con resistencia a corrosión superior, garantía de 25+ años de vida útil
- Compatible con paneles de hasta 1303mm de longitud, incluyendo módulos de 60, 66 y 72 celdas
- Diseño modular adaptable a techos inclinados, superficies planas y montaje en suelo
- Capacidad de carga certificada para soportar vientos de hasta 150 km/h y cargas de nieve de 1.5 kN/m²
- Instalación simplificada con sistema de ensamble rápido, reduce tiempo de montaje en 40%
- Conectores mid clamp y end clamp de acero inoxidable 304 para máxima durabilidad
- Sistema de drenaje integrado que previene acumulación de agua y formación de hielo
- Cumple con normativas internacionales IEC 61215, UL 2703 y certificaciones de ingeniería estructural
Especificaciones Tecnicas
| Característica |
Especificación |
| Capacidad de Paneles |
7 módulos fotovoltaicos |
| Ángulo de Inclinación |
15° a 30° ajustable |
| Longitud Máxima Panel |
1303mm |
| Material Principal |
Aluminio anodizado T6-6005-A |
| Material Conectores |
Acero inoxidable 304 |
| Tornillería |
Grado 8.8 con tratamiento anticorrosivo |
| Resistencia al Viento |
Hasta 150 km/h (certificado) |
| Carga de Nieve |
1.5 kN/m² |
| Vida Útil Estimada |
25+ años |
| Compatibilidad |
Paneles de 60, 66 y 72 celdas |
| Tipo de Instalación |
Techo inclinado, superficie plana, suelo |
| Normativas |
IEC 61215, UL 2703 |
Contenido del Paquete
📐 Rieles de montaje aluminio extruido🔩 Mid clamps acero inoxidable (cantidad según configuración)🔩 End clamps acero inoxidable⚙️ Tornillería completa grado 8.8🔧 Sistema de anclaje ajustable📋 Manual de instalación detallado✅ Componentes de fijación y nivelación🛡️ Elementos de conexión a tierra
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares domésticos de 7 paneles para generación de 2-3 kW en techos inclinados o planos
🏢 Aplicaciones ComercialesPequeñas instalaciones comerciales en edificios, oficinas y locales con consumo moderado
🌾 Proyectos AgrícolasSistemas de bombeo solar y electrificación rural con montaje en suelo o estructuras metálicas
⚡ Sistemas Off-GridInstalaciones aisladas de red con baterías para viviendas remotas o casas de campo
🔋 Interconexión a RedSistemas on-grid residenciales para reducción de factura eléctrica con medición bidireccional
🏗️ Proyectos Industriales PequeñosInstalaciones fotovoltaicas para naves industriales, talleres y centros de distribución
Productos Complementarios
Paneles Solares 400-550WMódulos fotovoltaicos monocristalinos de 60-72 celdas compatibles hasta 1303mm de longitud
Inversor Solar 3-4kWInversor de conexión a red o híbrido para sistema de 7 paneles (2.8-3.5 kW)
Cable Fotovoltaico 4-6mm²Cable solar certificado UV resistente para interconexión de paneles con conectores MC4
Conectores MC4Conectores fotovoltaicos macho/hembra para conexión segura entre paneles y sistema eléctrico
Sistema de Puesta a TierraVarilla cooperweld y cable de tierra para protección contra descargas atmosféricas
Baterías de Ciclo ProfundoBanco de baterías para sistemas off-grid o híbridos con respaldo de energía
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el kit NXT-SM7I-30-1303 es compatible con paneles solares de todas las marcas principales siempre que la longitud del módulo no exceda 1303mm. Esto incluye la mayoría de paneles de 60 celdas (aproximadamente 1650x990mm), 66 celdas y algunos de 72 celdas. Es compatible con marcas como Canadian Solar, JA Solar, Trina Solar, LONGi, Jinko Solar y otras. Se recomienda verificar las dimensiones exactas de sus paneles antes de la compra.
¿Qué ángulo de inclinación debo elegir para mi ubicación?
El ángulo óptimo depende de su latitud geográfica. Como regla general, el ángulo de inclinación ideal es aproximadamente igual a su latitud. Para México: zona norte (25-30°N) use 25-30°, zona centro (19-25°N) use 20-25°, zona sur (15-20°N) use 15-20°. Este kit permite ajuste entre 15° y 30°, cubriendo la mayoría del territorio mexicano. Para maximizar producción anual en instalaciones fijas, consulte con un ingeniero solar certificado.
¿Se puede instalar en techo plano o solo en techos inclinados?
El sistema NXT-RX es versátil y se puede instalar en techos planos, techos inclinados y montaje en suelo. Para techos planos se utiliza con sistema de balasto (contrapeso) o anclaje mecánico según la capacidad de carga de la estructura. El ángulo ajustable permite crear la inclinación óptima incluso sobre superficies horizontales. Para instalación en suelo se requiere cimentación adecuada (dados de concreto o pilotes según condiciones del terreno).
¿Qué herramientas necesito para instalar este kit?
La instalación requiere herramientas básicas: taladro eléctrico con brocas para concreto o metal (según superficie), llaves inglesas o de tubo, destornilladores, nivel de burbuja, cinta métrica, y equipo de seguridad (arnés, guantes, casco si trabaja en altura). Para instalaciones en techo se recomienda línea de vida y equipo de protección contra caídas. La tornillería incluida es compatible con herramientas estándar métricas. El manual incluye lista completa de herramientas recomendadas.
¿Cuánto peso adicional representa en mi techo?
El peso total aproximado es de 25-35 kg para la estructura de aluminio más 120-180 kg para 7 paneles solares (dependiendo del modelo, típicamente 17-25 kg por panel). El peso total del sistema completo es de aproximadamente 145-215 kg distribuidos en el área de instalación (aproximadamente 10-15 m²), resultando en una carga de 10-15 kg/m². La mayoría de techos residenciales y comerciales soportan esta carga, pero se recomienda evaluación estructural previa por ingeniero civil certificado.
¿El kit incluye el sistema de conexión eléctrica entre paneles?
No, este kit incluye únicamente la estructura de montaje mecánico (rieles, clamps, tornillería, anclajes). Los componentes eléctricos como cable fotovoltaico, conectores MC4, cajas de combinación, protecciones eléctricas e inversor se adquieren por separado según el diseño específico de su sistema. Se recomienda adquirir cable solar calibre 10 AWG (6mm²) y conectores MC4 certificados para la interconexión de paneles.
