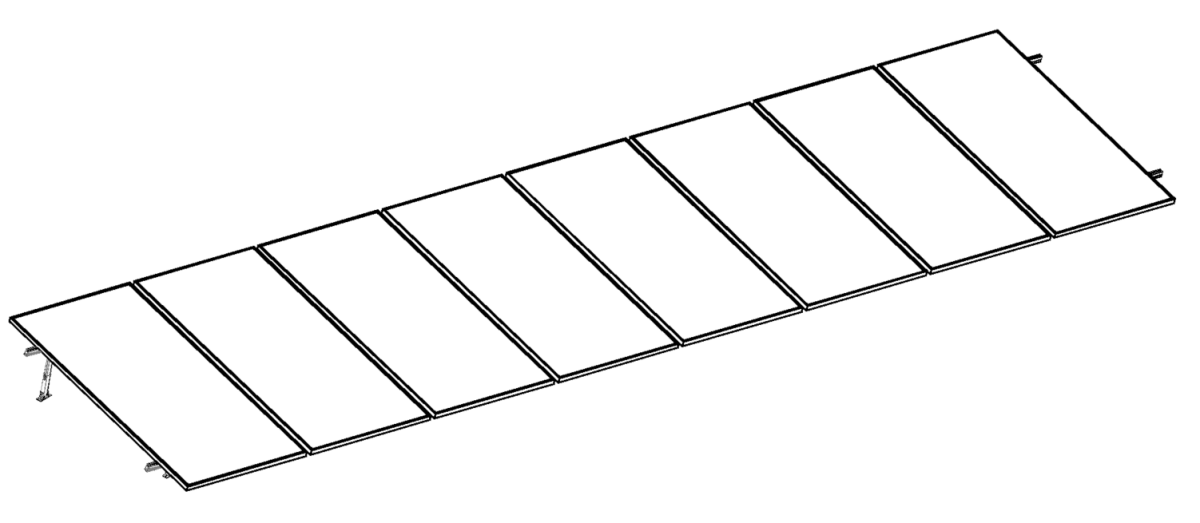

Kit Montaje Solar 8 Paneles Inclinación 15-30° hasta 1303mm Aluminext NXT-SM8I-30-1303
- SKU / Modelo: NXT-SM8I-30-1303
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 10,612.99 MXN
Precio en oferta
$ 8,290.99MXN
Envío calculado al finalizar la compra.
51 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Nxt-Rx para 8 paneles de 15 a 30° hasta 1303mm
Modelo: NXT-SM8I-30-1303 | Marca: ALUMINEXT
8 Paneles SolaresInclinación 15-30°Hasta 1303mmAluminio EstructuralSistema Nxt-Rx
El kit de montaje Nxt-Rx NXT-SM8I-30-1303 es un sistema de fijación modular diseñado para instalaciones fotovoltaicas de 8 paneles solares con inclinación ajustable entre 15° y 30°, compatible con módulos de hasta 1303mm de longitud. Fabricado en aluminio estructural de alta resistencia con certificación ASTM B221 y acabado anodizado que cumple con norma ASTM B221-10, este sistema soporta cargas de viento de hasta 150 km/h (42 m/s) según normativa IEC 61215, garantizando estabilidad estructural en instalaciones residenciales y comerciales. El diseño Nxt-Rx permite ajuste angular preciso para maximizar la captación solar según latitud geográfica, optimizando la generación fotovoltaica entre 12-18% respecto a montaje sin inclinación.
Este kit de montaje incluye todos los componentes estructurales necesarios para instalación en azotea o superficie plana: rieles de aluminio extruido calibre 12 AWG, conectores de fijación de acero inoxidable 304, tornillería anticorrosiva grado 8.8, y sistema de anclaje ajustable. La configuración para 8 paneles está optimizada para arreglos de 4x2 o 2x4, con separación intermodular de 25mm que facilita ventilación natural y reduce temperatura de operación hasta 15°C, extendiendo vida útil de los módulos fotovoltaicos.
Beneficios Principales
- Sistema modular de aluminio estructural con resistencia a corrosión superior a 25 años en ambientes salinos y urbanos
- Ajuste de inclinación variable entre 15° y 30° para optimización según latitud (ideal para México 19°-32° Norte)
- Compatible con paneles solares de hasta 1303mm de longitud (incluye módulos de 60, 66 y 72 celdas)
- Capacidad de carga de viento certificada hasta 150 km/h según IEC 61215 y NEC 2017
- Instalación rápida con sistema de ensamble sin soldadura, reduciendo tiempo de montaje en 40%
- Diseño con drenaje integrado que evita acumulación de agua y reduce peso muerto en azotea
- Tornillería de acero inoxidable 304 con certificación anticorrosiva C4 (alta resistencia)
- Pre-ensamblado de fábrica con tolerancias de +/-1mm que garantizan alineación perfecta de módulos
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SM8I-30-1303 |
| Marca | ALUMINEXT |
| Capacidad | 8 paneles solares |
| Inclinación Ajustable | 15° a 30° |
| Longitud Máxima Panel | 1303mm |
| Material Estructura | Aluminio extruido 6063-T5 |
| Acabado | Anodizado ASTM B221-10 |
| Tornillería | Acero inoxidable 304 grado 8.8 |
| Carga de Viento Certificada | 150 km/h (42 m/s) |
| Normativas | IEC 61215, NEC 2017, ASTM B221 |
| Tipo de Instalación | Azotea plana, superficie horizontal |
| Configuración | 4x2 o 2x4 módulos |
| Separación Intermodular | 25mm |
| Vida Útil Estimada | 25+ años |
| Temperatura de Operación | -40°C a +85°C |
| Peso Aproximado del Kit | 32-38 kg |
Contenido del Paquete
📦 Rieles de aluminio longitudinales (cantidad según configuración)📦 Rieles de aluminio transversales📦 Soportes de inclinación ajustables 15-30°📦 Conectores de fijación de acero inoxidable📦 Kit de tornillería completo grado 8.8📦 Grapas de sujeción para módulos📦 Sistema de anclaje a superficie📦 Manual de instalación y especificaciones técnicas
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas fotovoltaicos en azoteas de viviendas unifamiliares y multifamiliares con capacidad 2-4 kWp
🏢 Proyectos ComercialesInstalaciones en naves industriales, bodegas y edificios comerciales con arreglos modulares escalables
🌾 Sector AgrícolaSistemas de bombeo solar y electrificación rural en zonas sin acceso a red eléctrica
⚡ Autoconsumo IndustrialReducción de costos energéticos en PYMES y medianas empresas con consumo diurno intensivo
Productos Complementarios
Paneles Solares 400-550WMódulos monocristalinos o policristalinos de hasta 1303mm compatibles con este sistema de montaje
Inversor Solar On-Grid/HíbridoInversores de 3-5 kW para interconexión o almacenamiento en baterías según aplicación
Cable Fotovoltaico 10AWGCable solar certificado UV para conexión entre paneles e inversor con resistencia intemperie
Conectores MC4Conectores fotovoltaicos IP67 para interconexión segura entre módulos solares
Sistema de Tierras FísicasKit de puesta a tierra para protección contra descargas atmosféricas en instalaciones fotovoltaicas
Controlador de Carga Solar MPPTPara sistemas off-grid con banco de baterías, optimiza carga con eficiencia hasta 98%
Preguntas Frecuentes
¿Este kit es compatible con todos los paneles solares de 1303mm?
Sí, el sistema Nxt-Rx NXT-SM8I-30-1303 es compatible con paneles solares de hasta 1303mm de longitud, lo que incluye módulos estándar de 60 celdas (1650x990mm), 66 celdas y algunos de 72 celdas (hasta 1956x1303mm). El diseño de las grapas de sujeción es ajustable para espesores de marco entre 30-50mm, abarcando prácticamente todas las marcas comerciales de paneles fotovoltaicos.
¿Qué inclinación debo usar para maximizar la generación solar en México?
Para la mayoría del territorio mexicano (latitud 19°-32° Norte), la inclinación óptima anual es aproximadamente igual a la latitud del sitio. En la Ciudad de México (19°N) se recomienda 20-22°, en Guadalajara (20°N) usar 22-24°, y en Monterrey (25°N) configurar 25-28°. Este kit permite ajuste entre 15-30°, cubriendo todas las latitudes de México. Para maximizar generación invernal puede aumentarse 10-15° respecto a la latitud.
¿Cuánto peso adicional soportará mi azotea con este sistema instalado?
El peso total de la instalación completa (kit + 8 paneles de 400W) es aproximadamente 35kg (kit) + 160kg (paneles) = 195kg. Distribuido en el área de montaje (aprox. 14-16 m²), representa carga de 12-14 kg/m², que está dentro de los límites estructurales de azoteas residenciales estándar (50-150 kg/m²). Se recomienda verificación estructural en construcciones antiguas o con deterioro visible.
¿Requiero herramientas especializadas para la instalación?
No, el sistema Nxt-Rx está diseñado para instalación con herramientas convencionales: taladro eléctrico, llaves Allen métricas, nivel, flexómetro y llave de torque. El manual incluye especificaciones de torque para cada tipo de tornillo (4-8 N⋅m según componente). El pre-ensamblado de fábrica elimina necesidad de cortes o ajustes en campo, reduciendo tiempo de instalación a 3-4 horas para personal capacitado.
¿El kit incluye anclaje para todo tipo de azotea?
El kit incluye el sistema de anclaje base para superficie plana (concreto). Para instalaciones en azotea de lámina, teja o impermeabilización especial, se requieren accesorios de fijación específicos (no incluidos) que deben seleccionarse según el tipo de cubierta. El sistema Nxt-Rx es compatible con lastrado (sin perforación) agregando contrapesos calculados según carga de viento local.
¿Qué garantía tiene el sistema de montaje?
ALUMINEXT ofrece garantía de 10 años contra defectos de fabricación en el aluminio estructural y 5 años en tornillería y componentes de acero inoxidable. La vida útil esperada del sistema supera los 25 años en condiciones normales de operación. La garantía cubre corrosión prematura del acabado anodizado, fracturas por defectos de material y fallas en conectores, pero no cubre daños por instalación incorrecta, sobrecargas o eventos climatológicos extremos fuera de especificación.
