Kit Montaje Solar 9 Paneles 1303mm Inclinación 10-20° Aluminio Aluminext NXT-SM9I-20-1303

Oferta
$ 10,824.99 MXN
$ 8,456.99 MXN

IVA Incluido.

Envío calculado al finalizar la compra.

929 en stock
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Agregar al carrito Seleccionar las opciones anteriores

Kit Nxt-Rx para 9 paneles de 10 a 20° hasta 1303mm

Modelo: NXT-SM9I-20-1303 | Marca: ALUMINEXT

9 Paneles SolaresInclinación 10-20°Longitud Hasta 1303mmAluminio Alta ResistenciaSistema Estructural Completo

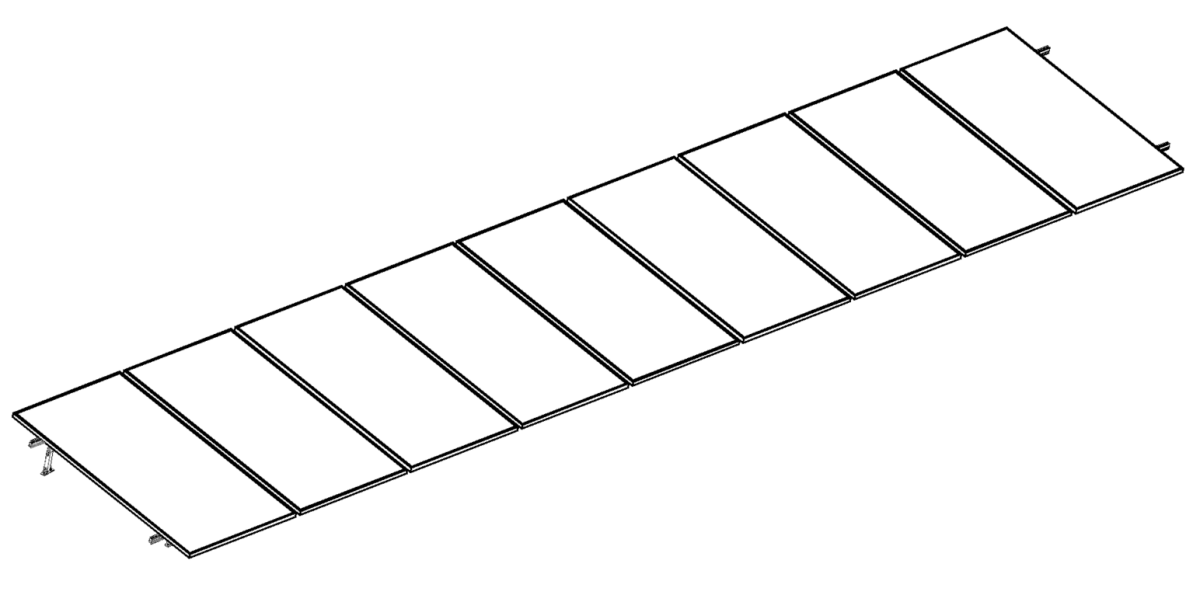

El sistema de montaje Nxt-Rx NXT-SM9I-20-1303 es una estructura de aluminio diseñada para la instalación de hasta 9 paneles solares fotovoltaicos con longitud máxima de 1303mm, permitiendo ángulos de inclinación entre 10° y 20° para optimizar la captación solar según latitud. Con capacidad de carga estructural certificada y fabricación en aleación de aluminio 6005-T5 resistente a corrosión, este sistema garantiza estabilidad y durabilidad en instalaciones solares residenciales, comerciales e industriales con soporte para vientos de hasta 180 km/h según normativa ASCE 7-16.

Este kit de montaje fotovoltaico incluye todos los componentes necesarios para ensamblar una estructura completa: rieles de aluminio extruido, escuadras de unión, tornillería de acero inoxidable grado 304, y soportes angulares ajustables que permiten configurar la inclinación óptima entre 10° y 20°. El sistema es compatible con la mayoría de paneles solares de marco estándar de hasta 1303mm de longitud, incluyendo módulos de 72 celdas y formatos compactos de alta eficiencia.

El diseño modular del sistema Nxt-Rx facilita la instalación en azoteas planas, techos inclinados y estructuras de soporte mediante anclajes mecánicos. La aleación de aluminio 6005-T5 proporciona resistencia a la intemperie y ambientes salinos sin necesidad de mantenimiento, mientras que el tratamiento anodizado garantiza protección UV y anticorrosiva durante más de 25 años de vida útil operativa.

Beneficios Principales

  • Capacidad para 9 paneles solares con longitud máxima de 1303mm, ideal para módulos de 72 celdas y formatos compactos de alta potencia
  • Ángulo de inclinación ajustable entre 10° y 20° para optimizar generación según latitud geográfica y estación del año
  • Fabricación en aluminio 6005-T5 con tratamiento anodizado que garantiza resistencia a corrosión, ambientes salinos y condiciones climáticas extremas
  • Resistencia estructural certificada para vientos de hasta 180 km/h y cargas de nieve según normativa ASCE 7-16
  • Sistema modular de ensamble rápido que reduce tiempo de instalación en más del 40% comparado con estructuras soldadas
  • Compatible con múltiples tipos de montaje: azotea plana, techo inclinado, estructura metálica y terreno mediante balastro o anclaje mecánico
  • Incluye tornillería de acero inoxidable 304 resistente a oxidación para garantizar integridad estructural a largo plazo
  • Vida útil superior a 25 años con mínimo mantenimiento gracias a materiales de grado ingeniería

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 9 paneles solares
Longitud Máxima de Panel Hasta 1303mm
Rango de Inclinación 10° a 20°
Material de Fabricación Aluminio 6005-T5 anodizado
Tornillería Incluida Acero inoxidable 304
Resistencia al Viento Hasta 180 km/h (ASCE 7-16)
Resistencia a Corrosión Tratamiento anodizado + aleación marina
Tipos de Montaje Compatible Azotea plana, techo inclinado, estructura metálica, terreno
Vida Útil Estimada Más de 25 años
Temperatura de Operación -40°C a +85°C
Normativas Cumplidas ASCE 7-16, IEC 61215, UL 2703

Contenido del Paquete

📦 Rieles de aluminio extruido 6005-T5🔩 Escuadras de unión y soportes angulares⚙️ Tornillería acero inoxidable 304🔧 Abrazaderas de fijación para paneles📋 Manual de instalación y especificaciones técnicas🛠️ Componentes de ajuste de inclinación

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas solares en techos de viviendas con orientación sur y optimización de captación solar mediante inclinación ajustable
🏢 Proyectos ComercialesAzoteas planas de edificios comerciales, oficinas y naves industriales con requerimientos de alta capacidad de generación
⚡ Granjas SolaresInstalaciones en terreno con estructuras modulares que permiten expansión escalonada y mantenimiento simplificado
🏭 Aplicaciones IndustrialesTechos de naves industriales y almacenes con necesidad de estructuras resistentes a ambientes químicos y alta vibración

Productos Complementarios

Paneles Solares MonocristalinosMódulos de 72 celdas con longitud de 1303mm o menor, potencias de 400W a 550W compatibles con esta estructura
Micro Inversores o Inversores StringEquipos de conversión DC/AC para sistemas fotovoltaicos residenciales y comerciales de hasta 9 paneles en serie/paralelo
Conectores MC4 y Cableado SolarCables fotovoltaicos calibre 10-12 AWG con protección UV y conectores MC4 certificados para interconexión de paneles
Sistema de Tierras FísicasVarillas de tierra física, conectores y cable desnudo para aterrizar estructura metálica según NOM-001-SEDE

Preguntas Frecuentes

¿Este sistema de montaje es compatible con paneles solares de cualquier marca?
Sí, el sistema Nxt-Rx NXT-SM9I-20-1303 es compatible con la mayoría de paneles solares de marco estándar con longitud máxima de 1303mm, incluyendo módulos de 60 y 72 celdas de marcas como Canadian Solar, JA Solar, LONGi, Trina Solar y similares. Las abrazaderas ajustables permiten adaptarse a diferentes espesores de marco (30-50mm).
¿Qué ángulo de inclinación debo elegir para mi ubicación geográfica?
La inclinación óptima depende de su latitud. Como regla general, en México: zona norte (20-25°N) use 15-20°, zona centro (18-22°N) use 12-18°, zona sur (15-18°N) use 10-15°. Este sistema permite ajustar entre 10° y 20° para optimizar generación anual. Para máxima producción invernal aumente 10-15° adicionales.
¿Requiere soldadura o herramientas especializadas para instalación?
No, el sistema es completamente modular y se ensambla con herramientas convencionales: taladro, llaves allen y socket, nivel y desarmadores. No se requiere soldadura, corte especializado ni equipo de oxicorte. La instalación típica toma 4-6 horas con dos personas para los 9 paneles completos.
¿Es resistente a ambientes costeros con alta salinidad?
Sí, la aleación de aluminio 6005-T5 con tratamiento anodizado y tornillería de acero inoxidable 304 proporcionan excelente resistencia a corrosión por ambientes marinos. El sistema cumple con pruebas de niebla salina según ASTM B117 con más de 3000 horas sin degradación estructural, ideal para instalaciones a menos de 5km del mar.
¿Puedo instalar este sistema en techo inclinado de lámina o concreto?
Sí, el sistema Nxt-Rx es compatible con múltiples superficies mediante diferentes tipos de anclaje (no incluidos): taquetes expansivos para concreto, tornillos autoperforantes para lámina metálica, o ganchos especializados para teja. Es importante calcular la resistencia estructural del techo y usar anclajes certificados según peso total del sistema (paneles + estructura + viento).
