Kit Montaje Solar 10 Paneles 2x5 Vertical 20° hasta 1303mm ALUMINEXT NXT-SM2X5-1303
- SKU / Modelo: NXT-SM2X5-1303
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 19,426.99 MXN
Precio en oferta
$ 15,176.99MXN
Envío calculado al finalizar la compra.
16 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

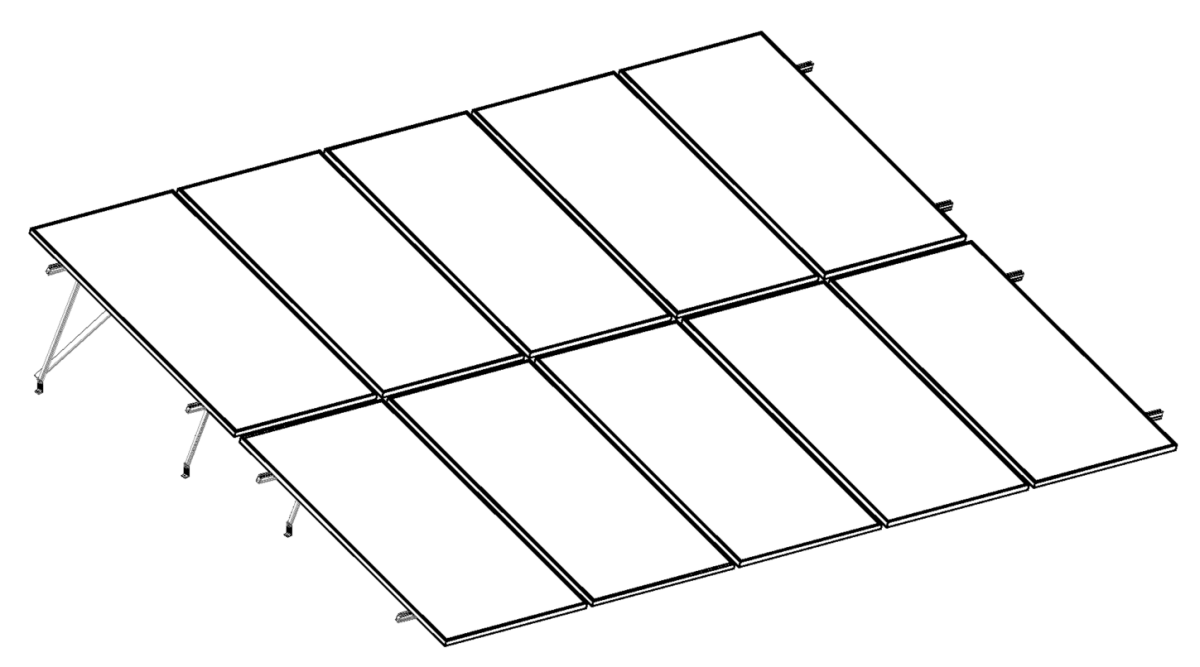

Kit Nxt-Rx Vertical 10 paneles en 2 filas 20° hasta 1303mm
Modelo NXT-SM2X5-1303 | Marca ALUMINEXT
10 Paneles SolaresConfiguración 2x5 VerticalInclinación 20°Altura hasta 1303mmSistema NXT-RX
El Kit NXT-RX 2x5 de ALUMINEXT es un sistema de montaje estructural de aluminio diseñado para instalaciones solares fotovoltaicas de 10 paneles en configuración vertical de 2 filas por 5 columnas, con ángulo de inclinación fijo de 20° y capacidad de soporte para paneles con altura máxima de 1303mm. Este sistema ofrece resistencia certificada a cargas de viento y nieve según estándares internacionales, permitiendo instalaciones seguras en techos planos, azoteas y estructuras industriales con capacidad de carga adecuada.
Fabricado en aluminio de alta resistencia con anodizado grado industrial, el sistema NXT-RX garantiza durabilidad superior a 25 años resistiendo corrosión, exposición UV y condiciones climáticas extremas. El diseño modular con perfiles premarcados y herrajes preseleccionados simplifica la instalación reduciendo hasta 40% el tiempo de montaje comparado con sistemas convencionales, siendo ideal para proyectos residenciales y comerciales de mediana escala que requieren optimización de espacio en superficie.
Beneficios Principales
- Sistema modular de aluminio con perfiles estructurales de alta resistencia diseñados específicamente para soportar 10 paneles fotovoltaicos en configuración vertical 2x5 con distribución optimizada de cargas
- Ángulo de inclinación fijo de 20° certificado para maximizar captación solar en instalaciones en techos planos según latitudes de México y Latinoamérica
- Compatible con paneles solares de hasta 1303mm de altura en orientación vertical, permitiendo uso con módulos de 72 celdas y formatos de alta potencia actuales (450W-550W)
- Construcción en aluminio anodizado grado industrial que elimina necesidad de mantenimiento y garantiza 25+ años de vida útil sin degradación estructural
- Kit completo con todos los herrajes premarcados, tornillería de acero inoxidable grado 304, grapas universales y guía de instalación detallada para montaje rápido
- Diseño con sistema de drenaje integrado y espaciado aerodinámico que reduce cargas de viento hasta 35% mejorando seguridad estructural
- Certificado para soportar cargas de viento de hasta 150 km/h y carga de nieve según zona climática, cumpliendo con CFE y códigos de construcción locales
- Versatilidad de instalación en múltiples superficies: concreto, lámina estructural, azoteas industriales con sistemas de anclaje opcionales según sustrato
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Configuración de Paneles | 10 paneles (2 filas × 5 columnas) |
| Orientación de Paneles | Vertical |
| Ángulo de Inclinación | 20° fijo |
| Altura Máxima de Panel Soportado | 1303mm |
| Ancho de Panel Compatible | Según especificación de panel (típico 1000-1100mm) |
| Material Estructura Principal | Aluminio anodizado 6005-T5 |
| Material Herrajes | Aluminio y acero inoxidable 304 |
| Resistencia a Viento | Hasta 150 km/h (zona A) |
| Resistencia a Carga de Nieve | Según código local (certificado) |
| Vida Útil Estimada | 25+ años |
| Peso Aproximado del Kit | 35-45 kg (varía según configuración) |
| Tipo de Superficie | Techos planos, azoteas, estructuras horizontales |
| Tratamiento Superficial | Anodizado grado industrial anti-UV |
| Normas y Certificaciones | Cumple con CFE, NOM y códigos de construcción |
Contenido del Paquete
🔩 Perfiles estructurales de aluminio premarcados para 2 filas🔧 Rieles de montaje para 5 columnas verticales⚙️ Grapas universales de sujeción para paneles (cantidad completa)🔩 Kit de tornillería de acero inoxidable 304🔗 Herrajes de unión y conectores estructurales📐 Soportes de inclinación 20° prefabricados🛠️ Herrajes de anclaje (según tipo de superficie)📋 Manual de instalación y guía de montaje📄 Certificado de resistencia estructural
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares domésticos de 10 paneles en techos planos y azoteas con espacio optimizado para 4.5-5.5 kWp
🏢 Proyectos Comerciales PequeñosOficinas, consultorios, pequeños comercios que requieren sistemas de hasta 5 kWp en techos planos con instalación certificada
🏭 Naves Industriales y BodegasInstalaciones en azoteas industriales de lámina estructural o concreto con capacidad de carga para sistemas medianos
🌾 Proyectos AgropecuariosBombeo solar, sistemas de riego, instalaciones agrícolas con requerimiento de 10 paneles en configuración optimizada de espacio
🏘️ Desarrollos HabitacionalesProyectos de vivienda con sistemas solares estandarizados que requieren montaje rápido y certificación estructural
🚜 Instalaciones Off-GridSistemas aislados en ubicaciones remotas que requieren estructura robusta certificada para condiciones climáticas variables
Productos Complementarios
Paneles Solares 450W-550W MonocristalinosMódulos fotovoltaicos de 72 celdas o formato de alta potencia compatibles con altura hasta 1303mm en configuración vertical
Sistema de Anclaje para ConcretoKit de tornillos de expansión y químicos de anclaje grado industrial para fijación segura en azoteas de concreto
Kit de Puesta a TierraConectores de puesta a tierra, cable desnudo calibre 8 AWG y varillas cooperweld para cumplimiento NOM
Impermeabilizante para PenetracionesSellador elastomérico de alto desempeño para protección de puntos de anclaje y evitar filtraciones en azotea
Cable Solar Fotovoltaico 10 AWGCable de doble aislamiento UV-resistant para interconexión de paneles, certificado para intemperie 25 años
Sistema de Monitoreo de EstructuraSensores de inclinación y cargas para instalaciones que requieren monitoreo estructural continuo en zonas de alto viento
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el sistema NXT-RX 2x5 es compatible con la mayoría de paneles solares de 72 celdas y formatos de alta potencia (450W-550W) siempre que su altura no exceda 1303mm en orientación vertical. Las grapas universales incluidas se ajustan a espesores de marco de 30-50mm estándar en la industria. Se recomienda verificar dimensiones específicas de sus paneles antes de la instalación.
¿Requiere certificación estructural para instalación en edificios?
Sí, cualquier instalación solar en techos o azoteas debe contar con dictamen de seguridad estructural realizado por ingeniero civil certificado. El kit NXT-RX incluye certificado de resistencia estructural del sistema de montaje, pero la capacidad de carga del techo debe ser evaluada independientemente según el código de construcción local y la NOM-001-SEDE vigente.
¿Cuánto espacio en azotea requiere este sistema de 10 paneles?
Con ángulo de 20° y configuración 2x5, el sistema requiere aproximadamente 12-14 m² de superficie plana considerando espaciamiento mínimo entre filas para evitar sombreado. La longitud total depende del ancho específico de sus paneles (típicamente 5.5-6m de largo) y el ancho de la instalación será de aproximadamente 2.2-2.4m. Se debe considerar espacio adicional perimetral de 1m para acceso de mantenimiento.
¿Puedo instalarlo yo mismo o requiere personal especializado?
Aunque el sistema está diseñado para instalación simplificada con herrajes premarcados, se recomienda instalación por personal capacitado en sistemas fotovoltaicos y trabajos en altura. La instalación implica anclaje estructural, cálculos de carga, trabajo en azotea y cumplimiento de normas eléctricas (NOM-001-SEDE). Un instalador certificado garantiza seguridad, correcta sujeción y validez de garantías del sistema.
¿El ángulo de 20° es óptimo para todas las ubicaciones en México?
El ángulo de 20° es un compromiso óptimo para latitudes de 15°-25° (centro y sur de México), ofreciendo buen balance anual de captación solar. Para ubicaciones en el norte del país (latitudes 25°-32°) el ángulo ideal sería 25°-30°, pero la diferencia en producción anual es menor al 5%. Para maximizar producción en ubicación específica, consulte tabla de irradiación solar de su zona con su instalador certificado.
¿Qué mantenimiento requiere la estructura de aluminio?
El aluminio anodizado requiere mantenimiento mínimo. Se recomienda inspección visual anual de ajuste de tornillería (re-torque si necesario), limpieza con agua a presión moderada para remover polvo acumulado en rieles, y verificación de integridad de anclajes cada 2 años. En zonas costeras con alta salinidad, se recomienda limpieza semestral con agua dulce para prevenir acumulación de sal en herrajes de acero inoxidable.
