Kit Montaje Solar 12 Paneles 2 Filas Vertical 20° 1135mm Aluminext NXT-SM2X6-1135
- SKU / Modelo: NXT-SM2X6-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 19,656.99 MXN
Precio en oferta
$ 15,356.99MXN
Envío calculado al finalizar la compra.
16 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

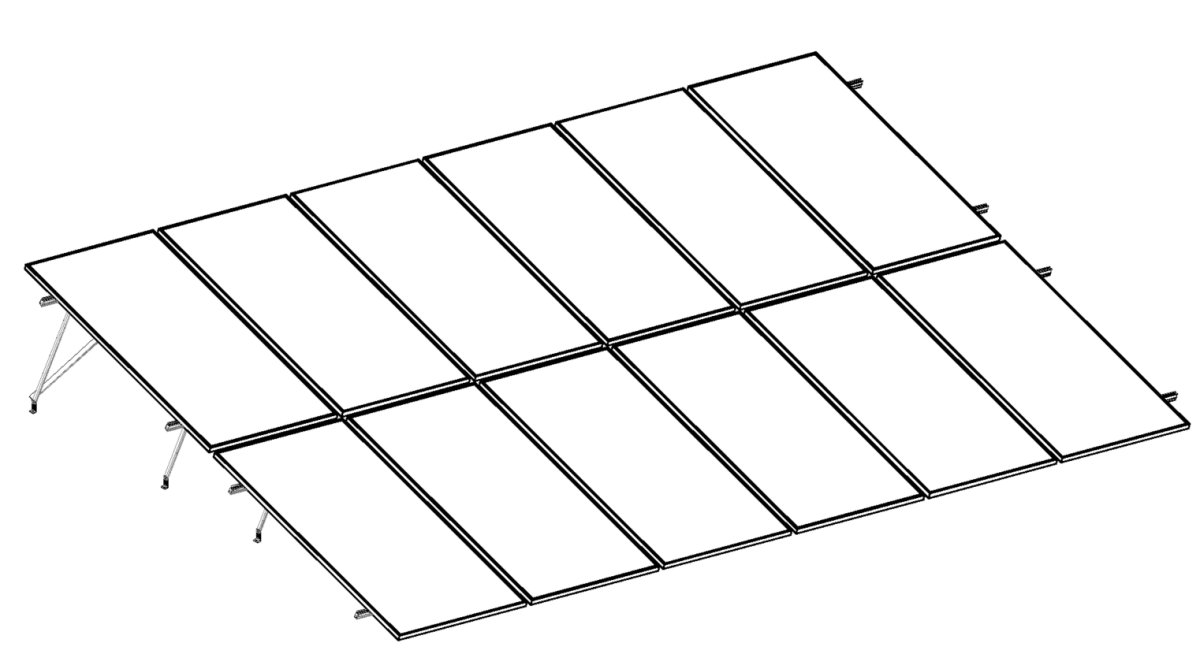

Kit Nxt-Rx Vertical 12 paneles en 2 filas 20° hasta 1135mm
Modelo: NXT-SM2X6-1135 | Marca: ALUMINEXT
12 Paneles SolaresConfiguración 2 FilasInclinación 20°Hasta 1135mm AlturaMontaje Vertical
El Kit NXT-SM2X6-1135 es un sistema de montaje estructural para instalación vertical de 12 paneles solares fotovoltaicos en configuración de 2 filas con ángulo de inclinación de 20°, diseñado para soportar módulos de hasta 1135mm de altura máxima. Fabricado en aluminio extruido 6063-T5 con certificación de resistencia a cargas de viento de hasta 180 km/h según estándares ASCE 7-16, este sistema de riel modular garantiza una instalación rápida y segura con capacidad de carga distribuida de 2400 Pa para montaje en techo plano o azotea con lastre.
El sistema de montaje Aluminext NXT-Rx utiliza perfiles de aluminio anodizado con tratamiento anticorrosivo grado marino, ofreciendo durabilidad superior a 25 años en ambientes costeros y alta salinidad. La configuración vertical 2x6 permite optimizar el espacio disponible en azoteas comerciales e industriales, maximizando la generación de energía por metro cuadrado instalado mediante el ángulo de inclinación optimizado de 20° para latitudes entre 15° y 30° Norte.
Beneficios Principales
- Sistema de montaje robusto para 12 paneles solares en configuración 2 filas de 6 paneles cada una, ideal para instalaciones residenciales y comerciales de mediana escala
- Ángulo de inclinación fijo de 20° optimizado para máxima captación solar en latitudes tropicales y subtropicales, incrementando generación anual hasta 18% vs montaje horizontal
- Compatible con paneles solares de hasta 1135mm de altura, soportando módulos de 72 celdas y formatos estándar de 450W a 550W
- Estructura de aluminio 6063-T5 con resistencia a corrosión superior, garantizando vida útil de más de 25 años sin mantenimiento en ambientes agresivos
- Certificación de carga de viento de 180 km/h (región Zona IV según CFE), cumpliendo con normativas mexicanas NMX-ES-001-NORMEX y NOM-001-SEDE
- Instalación simplificada con sistema de ensamble rápido sin soldadura, reduciendo tiempo de montaje en 40% comparado con estructuras tradicionales
- Diseño modular escalable que permite expansión futura del sistema fotovoltaico mediante adición de kits adicionales en la misma estructura
- Sistema de drenaje integrado en rieles que previene acumulación de agua y sedimentos, manteniendo integridad estructural a largo plazo
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SM2X6-1135 |
| Marca | Aluminext |
| Configuración del Sistema | 2 filas x 6 paneles (12 paneles totales) |
| Orientación de Montaje | Vertical |
| Ángulo de Inclinación | 20° fijo |
| Altura Máxima Panel Soportado | 1135mm |
| Ancho Máximo Panel Soportado | Hasta 1200mm |
| Grosor de Marco Panel | 30mm a 50mm |
| Material Estructura Principal | Aluminio extruido 6063-T5 |
| Acabado Superficial | Anodizado natural anticorrosivo |
| Material Tornillería | Acero inoxidable 304 grado marino |
| Resistencia a Carga de Viento | 180 km/h (50 m/s) |
| Capacidad de Carga | 2400 Pa presión distribuida |
| Peso Estructura Completa | Aproximadamente 45 kg |
| Tipo de Instalación | Techo plano, azotea con lastre o anclaje |
| Vida Útil Garantizada | 25 años mínimo |
| Normativas Cumplidas | ASCE 7-16, NMX-ES-001-NORMEX, NOM-001-SEDE |
| Temperatura de Operación | -40°C a +85°C |
Contenido del Paquete
4x Rieles longitudinales de aluminio12x Rieles transversales de montaje24x Abrazaderas de sujeción para paneles4x Patas de soporte ajustables 20°48x Tornillos de montaje acero inoxidable48x Tuercas de seguridad tipo T24x Grapas terminales para paneles12x Grapas intermedias para paneles4x Conectores de riel longitudinalManual de instalaciónCertificado de calidad y garantía
Aplicaciones Recomendadas
🏠 Sistemas ResidencialesInstalaciones solares en viviendas de 4kW a 6kW para autoconsumo con CFE interconectado
🏢 Comercios y OficinasProyectos comerciales de mediana escala en azoteas planas con necesidades de 5kW a 7kW
🏭 Naves IndustrialesInstalaciones industriales en techos de lámina o concreto con múltiples módulos escalables
🏨 Hoteles y RestaurantesSistemas de generación solar para reducción de costos operativos en sector servicios
🏫 Escuelas y GobiernoProyectos institucionales de energía limpia con presupuesto optimizado y alta durabilidad
🌾 Sector AgropecuarioBombeo solar y electrificación rural con estructuras resistentes a ambientes agresivos
Productos Complementarios
Paneles Solares 450W-550WMódulos fotovoltaicos monocristalinos de 72 celdas compatibles con altura hasta 1135mm
Sistema de Anclaje con LastreBloques de concreto o contenedores de lastre para montaje sin perforar impermeabilizante
Kit de Tierras FísicasVarillas cooperweld y conectores para aterrizar estructura metálica según NOM-001-SEDE
Canalización y Cable SolarCable fotovoltaico calibre 10 AWG resistente UV y conduit para interconexión segura
Inversor Solar 5kW-6kWInversor híbrido o interconexión CFE para sistema completo de 12 paneles
Optimizadores de PotenciaOptimizadores individuales para maximizar generación en condiciones de sombra parcial
Preguntas Frecuentes
¿Este kit soporta paneles solares de 550W o más potencia?
Sí, el kit NXT-SM2X6-1135 está diseñado para soportar paneles solares modernos de alta potencia hasta 550W siempre que la altura del panel no exceda 1135mm y el ancho no supere 1200mm. Los módulos de 72 celdas con potencias entre 450W y 550W son compatibles. Verifique las dimensiones exactas de su panel antes de la compra.
¿Necesito anclar esta estructura al techo o puedo usar lastre?
El sistema puede instalarse mediante dos métodos: anclaje directo al concreto usando taquetes expansivos (recomendado para máxima seguridad en zonas de vientos fuertes), o mediante sistema de lastre usando bloques de concreto o contenedores de arena sin perforar el impermeabilizante. Para instalación con lastre se requieren aproximadamente 180-250 kg por estructura dependiendo de la exposición al viento. Consulte las tablas de ingeniería incluidas en el manual.
¿El ángulo de 20° es adecuado para mi ubicación en México?
El ángulo de inclinación de 20° está optimizado para ubicaciones entre 15° y 30° de latitud Norte, cubriendo la mayor parte del territorio mexicano desde Chiapas hasta la zona centro (CDMX, Guadalajara, Monterrey). Este ángulo ofrece excelente balance anual de generación. Para ubicaciones en latitudes mayores (norte de México) considere estructuras con ángulos de 25° o 30° para mayor eficiencia en invierno.
¿Puedo expandir el sistema agregando más paneles en el futuro?
Sí, el sistema modular de Aluminext permite expansión horizontal agregando kits adicionales adyacentes en la misma azotea. Puede instalar múltiples estructuras NXT-SM2X6-1135 conectadas para formar arreglos de 24, 36 o más paneles según el espacio disponible. Asegúrese de mantener separaciones adecuadas entre estructuras (mínimo 50cm) para facilitar mantenimiento y evitar sombras entre filas.
¿Qué tipo de mantenimiento requiere esta estructura?
La estructura de aluminio anodizado es prácticamente libre de mantenimiento. Se recomienda inspección visual anual para verificar torque de tornillería (reapretar si es necesario), limpieza de rieles para remover acumulación de polvo y sedimentos, y revisión del sistema de tierras físicas. En zonas costeras o industriales con alta salinidad, realizar lavado semestral con agua dulce para prolongar vida útil del acabado anodizado. No requiere pintura ni tratamientos anticorrosivos adicionales.
