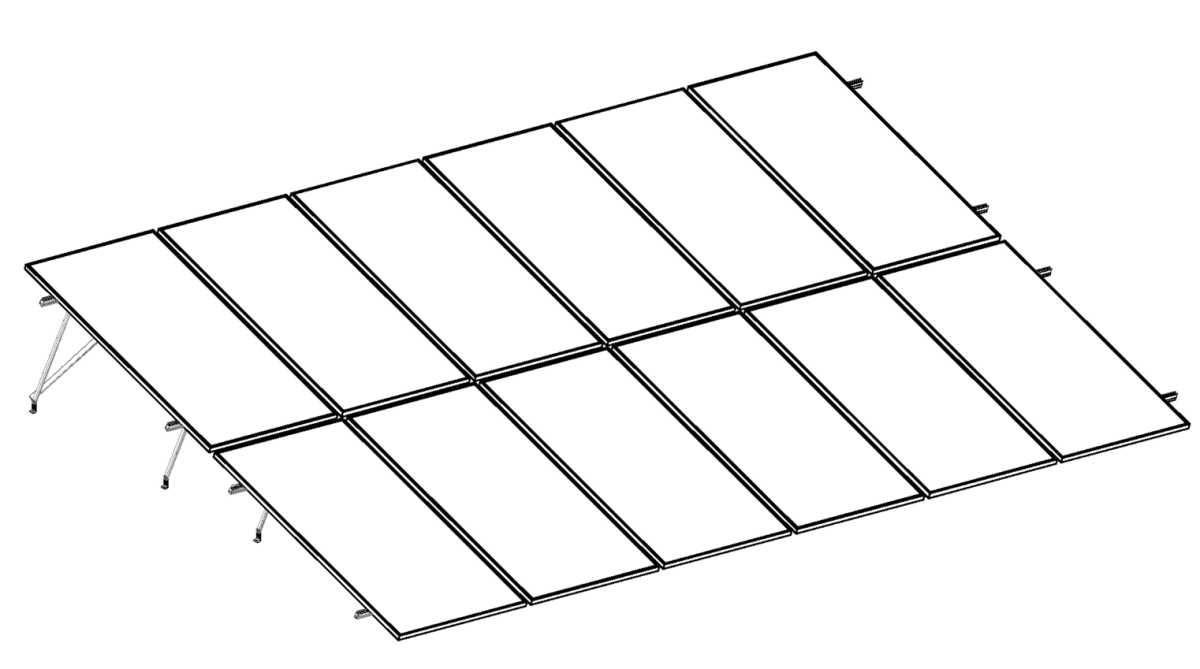

Montajes para Paneles SolaresALUMINEXTNXT-SM2X6-1303Kit Montaje Solar Vertical 12 Paneles 2x6 Inclinación 20° Altura 1303mm Aluminext NXT - SM2X6 - 1303 - SILYMX
Montajes para Paneles SolaresALUMINEXTNXT-SM2X6-1303Kit Montaje Solar Vertical 12 Paneles 2x6 Inclinación 20° Altura 1303mm Aluminext NXT - SM2X6 - 1303 - SILYMX

Kit Montaje Solar Vertical 12 Paneles 2x6 Inclinación 20° Altura 1303mm Aluminext NXT-SM2X6-1303

Precio normal: $ 23,859.99 MXN
Precio en oferta
$ 18,639.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

16 en stock
16 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Kit Nxt-Rx Vertical 12 paneles en 2 filas 20° hasta 1303mm

Modelo: NXT-SM2X6-1303 | Marca: ALUMINEXT

1303mm Altura Máxima12 Paneles SolaresConfiguración 2x6Inclinación 20°Montaje VerticalEstructura de Aluminio

El kit de montaje NXT-SM2X6-1303 es un sistema estructural de aluminio diseñado para instalación vertical de 12 paneles solares fotovoltaicos en configuración de 2 filas de 6 paneles cada una, con ángulo de inclinación de 20° y capacidad para módulos de hasta 1303mm de altura. Este sistema de montaje fabricado por ALUMINEXT utiliza perfiles de aluminio anodizado con tratamiento anticorrosivo que garantiza durabilidad superior a 25 años en condiciones de intemperie, optimizado para instalaciones en techos planos, azoteas industriales y comerciales donde se requiere maximizar la captación solar con orientación específica.

La configuración vertical 2x6 permite instalar paneles solares de tecnología monocristalina o policristalina de última generación con dimensiones estándar de hasta 1303mm de alto, distribuyendo el peso de manera uniforme sobre la superficie de montaje. El ángulo de inclinación de 20° está calculado para optimizar la producción energética en latitudes medias de México, maximizando la exposición solar durante todo el año y facilitando el drenaje natural de agua de lluvia para autolimpieza de los módulos fotovoltaicos.

El sistema NXT-Rx de ALUMINEXT incorpora componentes de sujeción de acero inoxidable grado 304 resistentes a la corrosión salina, tornillería de alta resistencia con recubrimiento galvanizado, y perfiles con geometría optimizada para resistir cargas de viento de hasta 150 km/h según normativa CFE. El diseño modular facilita la instalación reduciendo tiempos de montaje hasta en 40% comparado con sistemas tradicionales, con instrucciones detalladas y herrajes pre-ensamblados que simplifican el proceso de instalación en campo.

Beneficios Principales

  • Capacidad para 12 paneles solares en configuración optimizada 2 filas x 6 columnas con orientación vertical
  • Estructura de aluminio anodizado con resistencia a corrosión superior a 25 años sin mantenimiento
  • Ángulo de inclinación de 20° calculado para máxima eficiencia energética en latitudes medias
  • Compatible con paneles solares de hasta 1303mm de altura de tecnologías mono y policristalinas
  • Sistema de sujeción ajustable que permite instalación en superficies con desnivel de hasta 5°
  • Diseño con drenaje integrado que evita acumulación de agua y facilita autolimpieza de módulos
  • Herrajes de acero inoxidable 304 con resistencia a ambientes salinos y alta humedad
  • Certificado para soportar cargas de viento de hasta 150 km/h según normativa CFE
  • Instalación rápida con sistema modular que reduce tiempo de montaje hasta 40%
  • Distribución uniforme de peso que minimiza puntos de estrés en la estructura de soporte

Especificaciones Técnicas

Característica Especificación
Modelo NXT-SM2X6-1303
Fabricante ALUMINEXT
Tipo de Sistema Kit de montaje para paneles solares
Configuración 2 filas x 6 paneles (12 módulos totales)
Orientación de Paneles Vertical
Altura Máxima de Panel Hasta 1303mm
Ángulo de Inclinación 20° fijo
Material Estructura Principal Aluminio anodizado 6063-T5
Material Herrajes Acero inoxidable 304
Tornillería Acero galvanizado alta resistencia
Resistencia a Viento Hasta 150 km/h según CFE
Vida Útil Estructura Más de 25 años
Resistencia a Corrosión Clase C5-M según ISO 12944
Tipo de Instalación Techo plano, azotea, superficie nivelada
Tolerancia Desnivel Hasta 5°
Sistema de Montaje Modular pre-ensamblado

Contenido del Paquete

📐 2x Rieles longitudinales de aluminio📏 6x Rieles transversales de aluminio🔩 Kit de tornillería de acero inoxidable⚙️ 24x Grapas de sujeción para paneles🔧 Sistema de anclaje a superficie📊 Soportes triangulares para inclinación 20°📋 Manual de instalación detallado🛠️ Conectores y herrajes de ensamble

Aplicaciones Recomendadas

🏢 Instalaciones ComercialesIdeal para azoteas de edificios comerciales, centros de distribución y naves industriales que requieren sistemas fotovoltaicos de mediana capacidad
🏭 Proyectos IndustrialesPerfecto para techos planos de plantas manufactureras, almacenes y bodegas con requisitos de generación solar hasta 4.8kW
🏘️ Desarrollos ResidencialesExcelente para casas habitación con techos planos o azoteas que buscan maximizar generación solar en espacios limitados
🌾 Aplicaciones AgrícolasApropiado para sistemas de bombeo solar, riego fotovoltaico y electrificación de instalaciones agrícolas remotas
🏥 Instituciones y GobiernoRecomendado para escuelas, hospitales y edificios gubernamentales con programas de eficiencia energética y sustentabilidad
⛽ Estaciones de ServicioÚtil para gasolineras y tiendas de conveniencia que requieren reducir costos operativos mediante generación solar

Notas Importantes

⚠️ Consideraciones de Instalación:

  • Verificar capacidad de carga de la estructura de soporte antes de la instalación (peso aproximado del sistema completo con paneles: 250-300kg)
  • La orientación óptima para máxima eficiencia energética en México es hacia el Sur geográfico
  • Requiere superficie de instalación mínima de aproximadamente 12m² para configuración 2x6
  • Se recomienda evaluación estructural por ingeniero civil en techos con más de 15 años de antigüedad
  • Distancia mínima recomendada de 50cm desde bordes de azotea para cumplir con normativas de seguridad
  • La instalación debe realizarse por personal certificado en sistemas fotovoltaicos para mantener garantías

Productos Complementarios

Paneles Solares MonocristalinosMódulos fotovoltaicos de 400-550W compatibles con altura máxima de 1303mm para completar el sistema de generación
Inversor Solar On-GridInversor de interconexión 3-5kW para convertir energía DC a AC y conexión a red eléctrica CFE
Controlador de Carga MPPTControlador de carga solar con seguimiento de punto de máxima potencia para sistemas con respaldo de baterías
Kit de Tierras FísicasSistema de aterrizaje eléctrico para protección contra descargas atmosféricas y seguridad del sistema fotovoltaico
Protecciones Eléctricas DCFusibles, breakers y supresor de picos especializados para circuitos de corriente directa en sistemas solares
Cable FotovoltaicoCable solar calibre 10 o 12 AWG con aislamiento UV resistente para interconexión de paneles y sistema eléctrico

Preguntas Frecuentes

¿Qué tamaño de paneles solares es compatible con este sistema de montaje?
El kit NXT-SM2X6-1303 es compatible con paneles solares de hasta 1303mm de altura en orientación vertical. Esto incluye la mayoría de paneles residenciales y comerciales de 60, 66 y 72 celdas con potencias entre 300W y 450W. Los paneles más comunes de 1650-1700mm de largo se instalan verticalmente quedando dentro del límite de 1303mm de altura del sistema. Verifique las dimensiones exactas de sus módulos antes de adquirir el kit.
¿Por qué el ángulo de inclinación es fijo a 20 grados?
El ángulo de 20° está optimizado para latitudes entre 19° y 25° Norte que corresponden a la mayor parte del territorio mexicano (Ciudad de México, Guadalajara, Monterrey, Puebla). Este ángulo proporciona un excelente balance entre producción anual de energía, autolimpieza por lluvia, y resistencia aerodinámica. Para latitudes muy diferentes (norte de México más de 28° o sur menos de 16°) podría considerar un sistema con inclinación ajustable para optimizar producción.
¿Cuánto espacio de azotea necesito para instalar este sistema completo?
La configuración 2x6 con paneles estándar de 1m de ancho requiere aproximadamente 12-14m² de superficie útil considerando espacios perimetrales de seguridad y acceso para mantenimiento. La huella exacta depende del modelo específico de panel: para paneles de 1m x 1.65m la matriz completa ocupa aproximadamente 2m de ancho x 6.5m de largo. Adicione 50cm perimetrales de separación de bordes y obstáculos como tinacos, antenas o salidas de escalera.
¿El kit incluye los paneles solares o solo la estructura de montaje?
Este kit incluye ÚNICAMENTE la estructura de montaje de aluminio con todos sus herrajes, tornillería y componentes de sujeción. Los paneles solares fotovoltaicos, inversor, cableado y protecciones eléctricas se adquieren por separado. Esto permite flexibilidad para seleccionar los módulos específicos según su presupuesto, necesidades de potencia y disponibilidad en el mercado. Consulte la sección de productos complementarios para componentes recomendados.
¿Qué herramientas necesito para instalar este sistema de montaje?
La instalación requiere herramientas estándar: taladro percutor con brocas para concreto (si ancla a losa), juego de llaves Allen métricas, llaves españolas o de carraca 10-17mm, nivel de burbuja de 1-2m, cinta métrica, desarmadores de cruz y plano, y opcionalmente pistola de impacto. Para anclaje a superficie se requieren taquetes de expansión o químicos según tipo de techo. El manual incluye lista completa de herramientas y especificaciones de anclaje. Se recomienda equipo de seguridad: arnés, línea de vida y casco si trabaja en alturas mayores a 1.8m.
¿Cuánto tiempo dura la instalación del sistema de montaje?
Un equipo de 2 instaladores con experiencia en sistemas fotovoltaicos puede completar el ensamble e instalación del kit de montaje en 4-6 horas laborales. Esto incluye: marcado y perforación de puntos de anclaje, instalación de soportes base, ensamble de rieles, nivelación y ajuste final. El montaje de los 12 paneles solares sobre la estructura ya instalada toma 2-3 horas adicionales. Tiempos pueden variar según condiciones de acceso a la azotea, tipo de superficie y experiencia del personal instalador.
