Kit Montaje Solar 14 Paneles 2x7 Vertical 20° 1135mm Aluminio ALUMINEXT NXT-SM2X7-1135
- SKU / Modelo: NXT-SM2X7-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Kit Nxt-Rx Vertical 14 Paneles en 2 Filas 20° hasta 1135mm
Modelo: NXT-SM2X7-1135 | Marca: ALUMINEXT

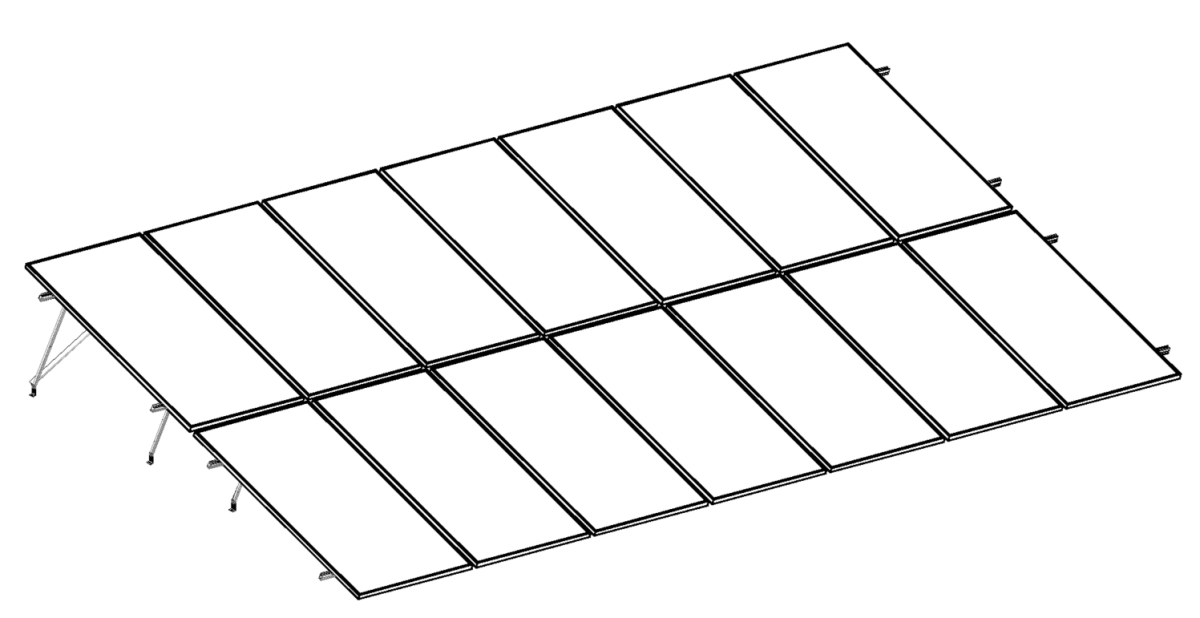

El kit de montaje NXT-SM2X7-1135 es una estructura profesional de aluminio diseñada para la instalación de 14 paneles solares en configuración vertical de 2 filas por 7 columnas, con ángulo de inclinación de 20 grados y capacidad para paneles de hasta 1135mm de altura. Este sistema ofrece una solución completa de fijación para instalaciones fotovoltaicas residenciales y comerciales, maximizando la captación solar y optimizando el espacio disponible en azoteas, techos y superficies planas.
Fabricado por ALUMINEXT con perfiles de aluminio anodizado de alta resistencia, este kit soporta cargas de viento de hasta 150 km/h y está certificado para operar en temperaturas de -40°C a +85°C según estándares internacionales. La configuración de 2 filas horizontales permite distribuir uniformemente el peso de los paneles (aproximadamente 280-350 kg según el modelo de panel), mientras que la inclinación de 20° es óptima para latitudes entre 15° y 25° Norte, mejorando el rendimiento energético anual en un 12-18% comparado con instalaciones horizontales.
La estructura incluye rieles de montaje, clips de fijación, tornillería de acero inoxidable grado 304, soportes ajustables y anclajes para diferentes tipos de superficie. El diseño modular facilita la instalación con sistema de ensamble rápido sin soldadura, reduciendo el tiempo de montaje en un 40% comparado con sistemas tradicionales. Compatible con paneles fotovoltaicos de 60, 72 y 78 celdas con dimensiones hasta 1135mm de altura y ancho estándar de 992-1134mm.
Beneficios Principales
- Capacidad para 14 paneles solares en configuración optimizada 2x7 vertical con inclinación de 20°
- Aluminio anodizado resistente a corrosión con vida útil superior a 25 años en ambientes salinos y húmedos
- Sistema de ensamble modular sin soldadura que reduce tiempo de instalación hasta 40%
- Diseño estructural certificado para resistir vientos de hasta 150 km/h y cargas de nieve de 1.5 kN/m²
- Compatibilidad universal con paneles de hasta 1135mm de altura (60, 72 y 78 celdas)
- Tornillería de acero inoxidable 304 incluida que garantiza durabilidad y resistencia a oxidación
- Inclinación de 20° optimizada para latitudes tropicales y subtropicales (15-25°N)
- Sistema de drenaje integrado que previene acumulación de agua y reduce mantenimiento
- Soportes ajustables que permiten corrección de desniveles de hasta 5° en superficie de instalación
- Garantía de 10 años en estructura y 5 años en herrajes y componentes metálicos
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 14 paneles solares |
| Configuración | 2 filas x 7 columnas (vertical) |
| Ángulo de Inclinación | 20 grados fijo |
| Altura Máxima de Panel | Hasta 1135mm |
| Ancho Compatible Paneles | 992mm - 1134mm |
| Material Principal | Aluminio anodizado serie 6000 |
| Material Tornillería | Acero inoxidable 304 |
| Resistencia al Viento | Hasta 150 km/h |
| Carga de Nieve | 1.5 kN/m² |
| Temperatura de Operación | -40°C a +85°C |
| Peso Aproximado del Kit | 45-55 kg |
| Capacidad de Carga Total | 280-350 kg (con paneles) |
| Tipo de Superficie | Azotea, techo plano, estructura metálica |
| Sistema de Montaje | Modular sin soldadura |
| Garantía Estructura | 10 años |
