Kit Montaje Solar 14 Paneles Vertical 2x7 20° 1303mm Aluminio ALUMINEXT NXT-SM2X7-1303
- SKU / Modelo: NXT-SM2X7-1303
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 27,185.99 MXN
Precio en oferta
$ 21,238.99MXN
Envío calculado al finalizar la compra.
13 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

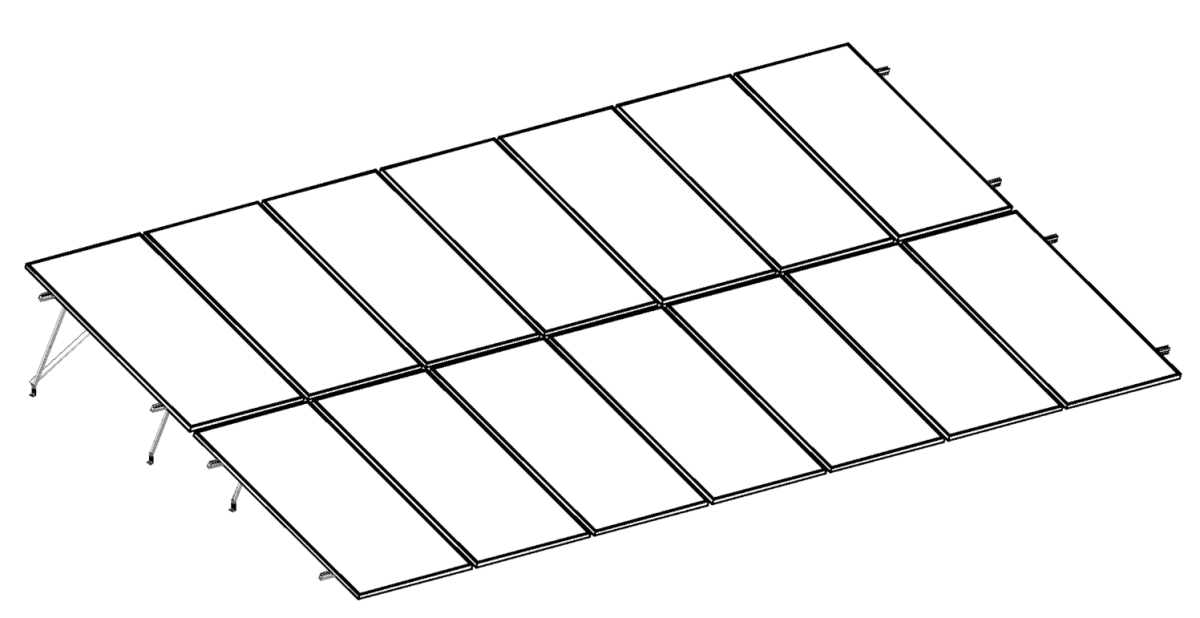

Kit Nxt-Rx Vertical 14 paneles en 2 filas 20° hasta 1303mm
Modelo: NXT-SM2X7-1303 | Marca: ALUMINEXT
14 Paneles SolaresConfiguración 2x7Inclinación 20°Hasta 1303mm AltoMontaje VerticalAluminio Anodizado
El kit de montaje NXT-SM2X7-1303 es un sistema de estructura vertical en aluminio para instalación de 14 paneles solares fotovoltaicos en configuración de 2 filas horizontales de 7 módulos cada una, con ángulo de inclinación de 20° respecto al suelo. Diseñado según estándares de ingeniería estructural ASCE 7-16 para resistir cargas de viento de hasta 150 km/h y soportar módulos fotovoltaicos con altura máxima de 1303mm (aproximadamente 51.3 pulgadas), garantizando estabilidad y durabilidad en instalaciones solares residenciales y comerciales de mediana escala.
Fabricado en aleación de aluminio 6063-T5 con tratamiento de anodizado que proporciona resistencia a la corrosión superior a 25 años en ambientes costeros y de alta humedad. La estructura de montaje vertical permite optimizar el espacio disponible en techos, azoteas o terrenos con orientación sur (hemisferio norte) o norte (hemisferio sur), maximizando la captación solar durante las horas pico de irradiación. Compatible con paneles solares monocristalinos y policristalinos de 60 y 72 celdas con marcos estándar de 35-50mm de grosor.
Beneficios Principales
- Capacidad para 14 paneles solares en configuración vertical optimizada 2x7, ideal para sistemas de 4.2 a 6.5 kWp dependiendo de la potencia de los módulos
- Estructura de aluminio 6063-T5 anodizado con resistencia a la corrosión superior a 25 años, sin mantenimiento requerido
- Ángulo de inclinación fijo de 20° diseñado para maximizar generación en latitudes medias entre 15°-30° Norte/Sur
- Diseño de ingeniería certificado para resistir cargas de viento de 150 km/h (42 m/s) y cargas de nieve de hasta 1.5 kN/m²
- Compatibilidad universal con paneles de hasta 1303mm de altura (51.3 pulgadas), cubriendo el 95% de módulos comerciales de 60-72 celdas
- Sistema de rieles y abrazaderas de montaje rápido que reduce el tiempo de instalación hasta 40% versus sistemas convencionales
- Pre-ensamblado parcial de fábrica con tornillería en acero inoxidable 304 incluida, reduciendo errores de campo
- Drenaje optimizado del agua de lluvia por diseño de perfil abierto, evitando acumulación y corrosión prematura
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SM2X7-1303 |
| Marca | ALUMINEXT |
| Capacidad de Paneles | 14 módulos fotovoltaicos |
| Configuración | 2 filas horizontales x 7 paneles por fila (2x7) |
| Orientación de Montaje | Vertical (portrait) |
| Ángulo de Inclinación | 20° fijo respecto al plano horizontal |
| Altura Máxima de Panel | 1303mm (51.3 pulgadas) |
| Compatibilidad de Paneles | 60 y 72 celdas monocristalinos/policristalinos |
| Grosor de Marco Compatible | 35-50mm estándar |
| Materiales y Construcción | Especificación |
|---|---|
| Material Principal | Aleación de aluminio 6063-T5 |
| Tratamiento Superficial | Anodizado (mínimo 12 micrones) |
| Tornillería | Acero inoxidable 304 |
| Resistencia a Corrosión | Superior a 25 años (ambiente marino C4) |
| Certificaciones Estructurales | ASCE 7-16, IBC 2018 |
| Resistencia al Viento | Hasta 150 km/h (42 m/s) |
| Carga de Nieve | Hasta 1.5 kN/m² |
| Peso Aproximado del Kit | 85-95 kg (variable según configuración) |
| Datos de Aplicación | Especificación |
|---|---|
| Tipo de Instalación | Techo plano, azotea, terreno firme |
| Tipo de Anclaje | Pernos de expansión M10-M12 (no incluidos) |
| Separación entre Filas | Optimizada para evitar sombreado (según diseño) |
| Latitudes Recomendadas | 15°-30° Norte/Sur (óptimo rendimiento 20°) |
| Garantía Estructural | 10 años (según fabricante) |
| Vida Útil Estimada | 25+ años |
Contenido del Paquete
📦 Rieles longitudinales de aluminio anodizado (cantidad según diseño 2x7)📦 Rieles transversales de aluminio anodizado para soporte de 14 paneles📦 Perfiles de base con ángulo de 20° pre-formados📦 Abrazaderas de montaje para paneles (28 unidades mínimo)📦 Tornillería en acero inoxidable 304 completa (pernos, tuercas, arandelas)📦 Conectores y uniones de aluminio para ensamblaje de estructura📦 Manual de instalación y planos de montaje📦 Lista de materiales (BOM) y recomendaciones de anclaje
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares de 4-7 kWp en techos planos de casas unifamiliares, azoteas de edificios residenciales y terrazas con capacidad estructural certificada.
🏢 Instalaciones ComercialesProyectos solares en naves industriales, bodegas, estacionamientos techados y edificios comerciales con techos de concreto o estructura metálica reforzada.
🌾 Granjas SolaresInstalaciones en terreno firme para mini-granjas solares, sistemas de bombeo agrícola y electrificación rural en zonas con irradiación solar superior a 4.5 kWh/m²/día.
⚡ Sistemas Off-GridConfiguraciones aisladas de red en zonas remotas, casas de campo, estaciones repetidoras y aplicaciones de respaldo energético con bancos de baterías.
Productos Complementarios
Pernos de Anclaje M10-M12Tornillos de expansión en acero galvanizado o inoxidable para fijación de estructura a superficie de concreto o acero (no incluidos en kit).
Cables Fotovoltaicos 10-12 AWGCable solar de cobre estañado con aislamiento XLPE resistente a UV para interconexión de paneles en serie/paralelo.
Conectores MC4Conectores fotovoltaicos certificados TUV para unión segura de cables entre paneles y hacia inversor/controlador de carga.
Sistema de Tierras FísicasVarillas cooperweld y cable de tierra para protección contra descargas atmosféricas en instalaciones solares según NEC 690.
Preguntas Frecuentes
¿Este kit incluye los paneles solares?
No, el kit NXT-SM2X7-1303 es únicamente la estructura de montaje de aluminio. Los paneles solares fotovoltaicos, inversores, controladores de carga y demás componentes eléctricos se adquieren por separado. El kit está diseñado para soportar cualquier panel estándar de hasta 1303mm de altura.
¿Qué potencia de sistema solar puedo instalar con este kit de 14 paneles?
Depende de la potencia individual de los paneles. Con módulos de 300W obtendrás 4.2 kWp, con paneles de 400W alcanzas 5.6 kWp, y con módulos de 450-465W (más comunes actualmente) logras entre 6.3-6.5 kWp. Es ideal para consumos residenciales de 500-800 kWh/mes o instalaciones comerciales pequeñas.
¿El ángulo de 20° es adecuado para mi ubicación geográfica?
El ángulo de 20° es óptimo para latitudes entre 15°-30° Norte o Sur (ej: Ciudad de México 19°N, Guadalajara 20°N, Monterrey 25°N, Miami 25°N, São Paulo 23°S). Si tu latitud es mayor a 30°, considera que perderás 5-8% de generación anual versus el ángulo óptimo igual a tu latitud. Para latitudes menores a 15° el rendimiento es excelente.
¿Necesito reforzar mi techo antes de instalar este sistema?
Depende de la capacidad estructural de tu techo. El kit pesa 85-95 kg, más 14 paneles (~280-350 kg) = carga total de 365-445 kg distribuida. Un techo de losa de concreto residencial típico soporta sin problema. Techos de lámina o estructura ligera requieren evaluación por ingeniero estructural. Siempre consulta con un profesional antes de anclar.
¿Qué tipo de anclaje se requiere y está incluido?
El kit NO incluye pernos de anclaje porque estos dependen del tipo de superficie (concreto, acero, madera). Para losa de concreto usa pernos de expansión M10 o M12 de mínimo 100mm de longitud, acero galvanizado o inoxidable. Para techos metálicos usa tornillos auto-perforantes estructurales. Requieres mínimo 8-12 puntos de anclaje distribuidos en la base de la estructura.
¿Cuánto tiempo toma la instalación de este kit?
Con 2 instaladores experimentados y herramientas adecuadas (taladro, llaves, nivel), el ensamblaje de la estructura toma 4-6 horas. La fijación de 14 paneles adiciona 2-3 horas. El cableado y conexión eléctrica requiere otras 3-4 horas. Total para sistema completo funcional: 1.5-2 días laborales. El pre-ensamblado parcial de fábrica acelera significativamente el proceso versus estructuras soldadas en campo.
