Kit Montaje Solar Vertical 16 Paneles 2 Filas 20° 1303mm ALUMINEXT NXT-SM2X8-1303
- SKU / Modelo: NXT-SM2X8-1303
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 30,914.99 MXN
Precio en oferta
$ 24,151.99MXN
Envío calculado al finalizar la compra.
13 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

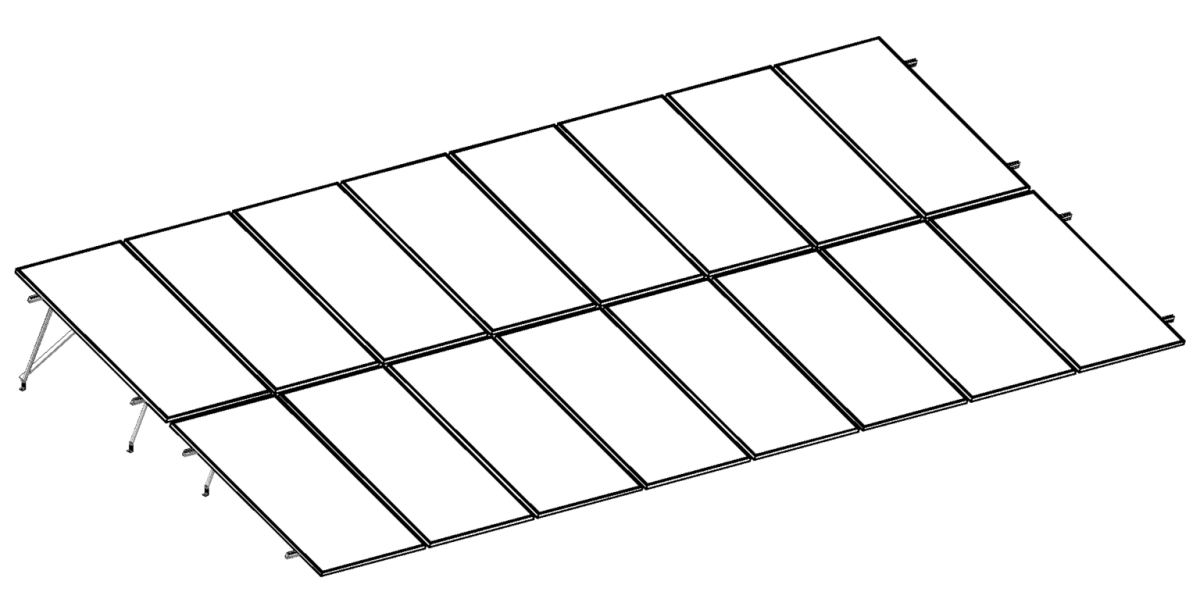

Kit Nxt-Rx Vertical 16 paneles en 2 filas 20° hasta 1303mm
Modelo NXT-SM2X8-1303 | Marca ALUMINEXT
16 Paneles SolaresMontaje Vertical2 Filas de 8 PanelesInclinación 20°Hasta 1303mmAluminio Resistente
El kit NXT-SM2X8-1303 es un sistema de montaje vertical en aluminio para 16 paneles solares distribuidos en 2 filas de 8 paneles cada una, con inclinación fija de 20° y capacidad para módulos de hasta 1303mm de altura. Este kit de montaje profesional ALUMINEXT está diseñado con estructura de aluminio anodizado T6 que garantiza resistencia a corrosión y durabilidad superior a 25 años, ideal para instalaciones fotovoltaicas residenciales y comerciales en azotea plana o terreno.
La estructura NXT-Rx permite optimizar el espacio disponible mediante configuración en 2 filas paralelas, maximizando la capacidad de generación eléctrica en superficies limitadas. El ángulo de 20° está calculado para obtener rendimiento óptimo en la mayoría de ubicaciones en México, mejorando la captación solar anual entre 15-20% comparado con instalación horizontal. Compatible con paneles de marco estándar de 30-50mm de grosor y hasta 1303mm de longitud.
Beneficios Principales
- Estructura de aluminio anodizado T6 con resistencia superior a corrosión marina y ambientes industriales
- Configuración vertical en 2 filas de 8 paneles optimiza espacio y mejora generación en superficies reducidas
- Inclinación preestablecida de 20° maximiza captación solar anual sin ajustes adicionales
- Compatible con paneles solares de hasta 1303mm de altura y marco de 30-50mm de grosor
- Sistema de rieles y grapas de aluminio permite instalación rápida sin soldadura ni perforaciones complejas
- Resistencia estructural calculada para vientos de hasta 180 km/h según normativa CFE
- Garantía de 10 años en componentes estructurales y 25 años en resistencia a corrosión
- Diseño modular permite expansión futura o reconfiguración de arreglo fotovoltaico
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 16 paneles solares (2 filas × 8 paneles) |
| Configuración de Montaje | Vertical en 2 filas paralelas |
| Ángulo de Inclinación | 20° fijo |
| Altura Máxima de Panel | Hasta 1303mm |
| Grosor de Marco Compatible | 30-50mm |
| Material Principal | Aluminio anodizado T6 |
| Resistencia a Viento | Hasta 180 km/h |
| Carga de Nieve | Hasta 1.5 kN/m² |
| Resistencia a Corrosión | C5-M (marina/industrial extrema) |
| Tornillería Incluida | Acero inoxidable 304 |
| Tipo de Instalación | Azotea plana, terreno |
| Vida Útil Estructural | Más de 25 años |
| Garantía | 10 años en estructura |
| Certificaciones | CFE, ISO 9001 |
Contenido del Paquete
📦 Rieles de aluminio anodizado (cantidad según configuración)📦 Grapas de sujeción de aluminio para 16 paneles📦 Perfiles de soporte vertical (patas ajustables)📦 Elementos de anclaje y tornillería acero inoxidable 304📦 Sistema de nivelación y ajuste fino📦 Manual de instalación y certificado de calidad
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesAzoteas de casas habitación con espacio limitado que requieren maximizar generación solar en superficie reducida
🏢 Proyectos ComercialesEdificios comerciales, naves industriales y oficinas con azotea plana para sistemas fotovoltaicos de mediana escala
⚡ Granjas Solares UrbanasInstalaciones fotovoltaicas en espacios urbanos con restricciones de área disponible para paneles
🌾 Aplicaciones AgrícolasBombeo solar, electrificación de invernaderos y riego automatizado con energía renovable
Productos Complementarios
Panel Solar Monocristalino 450-550WPaneles de alta eficiencia compatibles con dimensiones hasta 1303mm para maximizar generación del sistema
Inversor On-Grid 5-10kWInversor de interconexión para convertir energía DC a AC y sincronizar con red eléctrica CFE
Sistema de Tierras FísicasVarillas cooperweld y conectores para protección contra descargas atmosféricas según NOM-001-SEDE
Cable Fotovoltaico 10 AWGCable solar certificado para conexión entre paneles e inversor con resistencia UV y intemperie
Preguntas Frecuentes
¿Qué dimensiones de panel solar son compatibles con este kit de montaje?
El kit NXT-SM2X8-1303 es compatible con paneles solares de hasta 1303mm de altura y marco de 30-50mm de grosor, lo que incluye la mayoría de paneles de 400-550W disponibles en el mercado. Se recomienda verificar las dimensiones exactas del panel antes de la compra.
¿El ángulo de 20° es adecuado para instalaciones en México?
Sí, el ángulo de 20° es óptimo para la mayoría de ubicaciones en México (latitudes 15-30°N), maximizando la captación solar anual. En zonas más al norte se puede considerar 25-30°, pero 20° ofrece excelente rendimiento general y facilita la autolimpieza por lluvia.
¿Qué tipo de superficie requiere este sistema de montaje?
El kit está diseñado para azoteas planas de concreto o terreno firme. Requiere superficie nivelada con capacidad de carga mínima de 20 kg/m². Para techos inclinados o superficies especiales se requieren adaptadores adicionales no incluidos en el kit estándar.
¿Incluye el kit los anclajes para concreto o impermeabilizante?
El kit incluye tornillería de acero inoxidable para ensamble de la estructura, pero los anclajes específicos para concreto (taquetes expansivos) o sistemas de fijación para impermeabilizante deben adquirirse por separado según el tipo de superficie de instalación.
¿Cuánto tiempo toma la instalación del sistema completo?
Un equipo de 2 instaladores experimentados puede completar el montaje de la estructura y los 16 paneles en 6-8 horas. La instalación incluye ensamble de rieles, nivelación, fijación de grapas y montaje de módulos. Se requieren herramientas básicas y taladro percutor para anclajes.
