Kit Montaje Vertical 18 Paneles Solares 2 Filas 20° 1135mm ALUMINEXT NXT-SM2X9-1135
- SKU / Modelo: NXT-SM2X9-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 28,203.99 MXN
Precio en oferta
$ 22,033.99MXN
Envío calculado al finalizar la compra.
11 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Nxt-Rx Vertical 18 paneles en 2 filas 20° hasta 1135mm
Modelo NXT-SM2X9-1135 | Marca ALUMINEXT
18 PanelesMontaje Vertical2 FilasÁngulo 20°Hasta 1135mmEstructura Optimizada

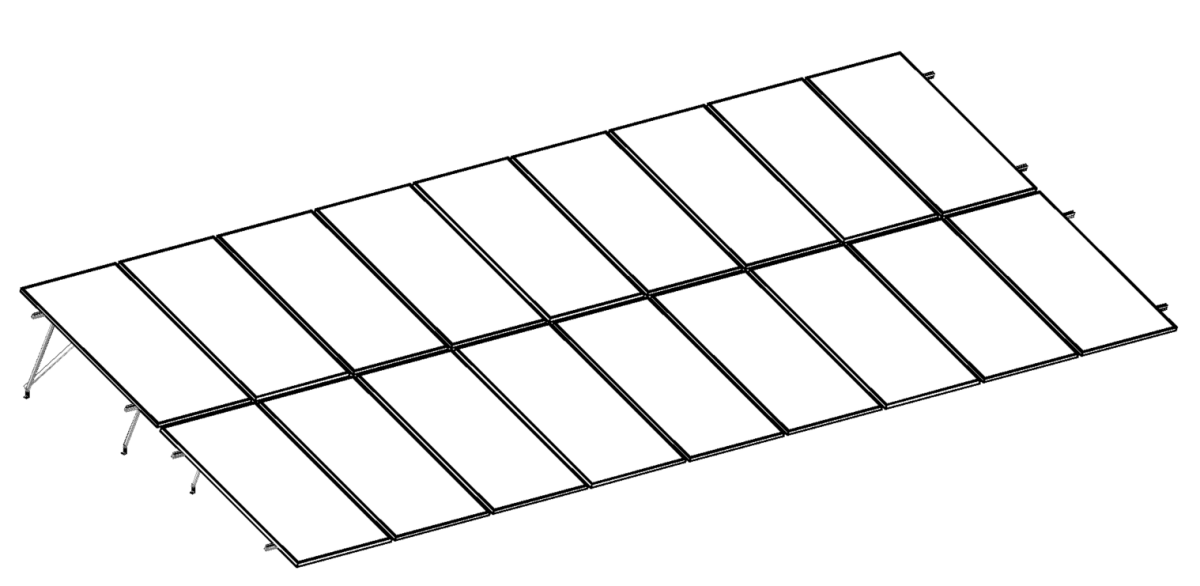

El kit de montaje NXT-SM2X9-1135 es un sistema de racking vertical diseñado para instalar 18 paneles solares en configuración de 2 filas (9 paneles por fila) con inclinación fija de 20 grados, soportando módulos fotovoltaicos con altura de marco hasta 1135 milímetros. Este sistema de montaje de aluminio extruido garantiza resistencia estructural superior a 150 kg/m² de carga de viento según normativa IEC 61215, optimizando el rendimiento energético en instalaciones fotovoltaicas comerciales e industriales mediante su geometría de bajo perfil y anclaje reforzado.
La estructura Nxt-Rx Vertical está fabricada con perfiles de aluminio 6063-T5 con tratamiento anodizado clase AA15, ofreciendo resistencia a corrosión superior en ambientes salinos y alta humedad. El diseño modular permite instalación en superficies planas de concreto, lámina o membrana impermeabilizante con sistema de balasto o anclaje químico, reduciendo tiempos de montaje hasta 40% comparado con sistemas tradicionales.
Beneficios Principales
- Sistema de montaje vertical optimizado para 18 paneles solares en configuración 2x9 con inclinación de 20 grados
- Compatibilidad universal con paneles de marco hasta 1135mm de altura, incluyendo módulos de 72 celdas y half-cut
- Estructura de aluminio 6063-T5 anodizado con resistencia a corrosión clase C5 según ISO 12944
- Diseño modular con pre-ensamblaje que reduce tiempo de instalación en obra hasta 45%
- Cálculo estructural certificado para cargas de viento hasta 180 km/h y nieve 1.5 kN/m²
- Sistema de grounding integrado que cumple NEC Article 690 para conexión eléctrica del arreglo
- Compatibilidad con instalación en techo plano mediante balasto o anclaje mecánico/químico
- Herrajes y tornillería de acero inoxidable 304 incluidos para máxima durabilidad
- Angulo de inclinación de 20° optimizado para latitudes 15°-25° Norte maximizando captación solar anual
- Garantía estructural de 15 años contra defectos de fabricación y corrosión
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 18 módulos fotovoltaicos |
| Configuración | 2 filas x 9 paneles (vertical) |
| Ángulo de Inclinación | 20 grados fijos |
| Altura Máxima de Panel | 1135 mm |
| Material Estructura | Aluminio 6063-T5 anodizado |
| Espesor de Anodizado | 15 micrones (AA15) |
| Tornillería Incluida | Acero inoxidable 304 |
| Carga de Viento Soportada | Hasta 180 km/h (según instalación) |
| Carga de Nieve | 1.5 kN/m² |
| Tipo de Instalación | Techo plano (balasto o anclaje) |
| Resistencia a Corrosión | Clase C5 (ISO 12944) |
| Certificaciones | Cumple NEC Article 690 |
| Garantía Estructural | 15 años |
| Peso Aproximado del Kit | Variable según componentes |
Contenido del Paquete
📦 Perfiles de aluminio longitudinales📦 Perfiles de aluminio transversales📦 Soportes de inclinación 20°📦 Clips de sujeción de panel📦 Tornillería acero inoxidable 304📦 Sistema de grounding integrado📦 Herrajes de conexión estructura📦 Manual de instalación técnico
Aplicaciones Recomendadas
🏭 Instalaciones ComercialesSistemas fotovoltaicos en naves industriales, bodegas y centros comerciales con techos planos de gran superficie
🏢 Edificios CorporativosArreglos solares en azoteas de oficinas y edificios comerciales para reducción de costos energéticos
🏫 Instituciones EducativasProyectos de energía solar en escuelas, universidades y centros de investigación con infraestructura de techo plano
🏥 Hospitales y ClínicasSistemas de generación distribuida para respaldo energético en instalaciones de salud con consumo crítico
🏪 Retail y SupermercadosInstalaciones fotovoltaicas en cadenas comerciales para reducción de demanda eléctrica en horarios pico
⚡ Granjas Solares PequeñasArreglos modulares para proyectos de generación distribuida hasta 50 kW en terrenos compactados
Preguntas Frecuentes
¿Qué tamaño de paneles solares soporta este kit de montaje?
El kit NXT-SM2X9-1135 está diseñado para paneles solares con altura de marco hasta 1135mm, compatible con módulos de 72 celdas estándar y tecnología half-cut. Esto incluye paneles típicos de 340W a 550W de potencia, con dimensiones aproximadas de 2000x1000mm o 2100x1050mm según fabricante.
¿Este sistema requiere penetración del techo o se puede instalar con balasto?
El sistema Nxt-Rx Vertical es compatible con ambos métodos de instalación. En techos con membrana impermeabilizante o donde no se permita penetración, se puede usar instalación con balasto (bloques de concreto). En techos de lámina o concreto se puede realizar anclaje mecánico o químico para mayor seguridad estructural.
¿El ángulo de 20 grados es adecuado para mi ubicación geográfica?
El ángulo de inclinación de 20° es óptimo para instalaciones en latitudes entre 15° y 25° Norte (centro y sur de México, Centroamérica, norte de Sudamérica). Para otras latitudes se recomienda consultar cálculo de inclinación óptima según ubicación específica para maximizar captación anual de energía solar.
¿Qué certificaciones y garantías incluye este sistema de montaje?
La estructura cumple con normativas NEC Article 690 para sistemas fotovoltaicos y está calculada según IEC 61215 para cargas de viento y nieve. Incluye garantía estructural de 15 años contra defectos de fabricación y corrosión, respaldada por el tratamiento anodizado clase AA15 del aluminio 6063-T5.
¿Se incluyen todos los herrajes y tornillería necesarios para la instalación?
Sí, el kit incluye toda la tornillería de acero inoxidable 304, clips de sujeción de panel, herrajes de conexión estructura y sistema de grounding integrado. Únicamente se requiere adquirir por separado los elementos de anclaje (taquetes químicos o balasto) según el tipo de techo y método de instalación seleccionado.
