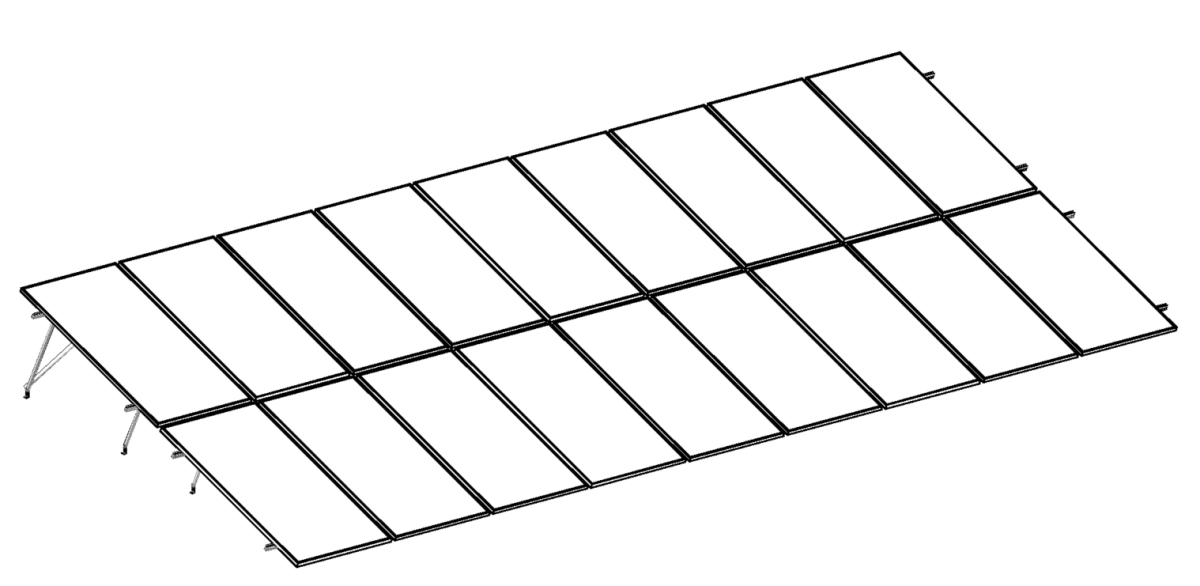

Kit Nxt-Rx Vertical 18 paneles en 2 filas 20° hasta 1303mm
Modelo NXT-SM2X9-1303 | Marca ALUMINEXT
18 Paneles SolaresConfiguración 2x9 VerticalInclinación 20°Hasta 1303mm AltoAluminio ResistenteInstalación Terreno/Azotea
El Kit Nxt-Rx Vertical NXT-SM2X9-1303 es un sistema de montaje estructural de aluminio diseñado para la instalación de 18 paneles solares fotovoltaicos en configuración vertical de 2 filas por 9 columnas, con ángulo de inclinación fijo de 20° optimizado para máxima captación solar. Este kit soporta paneles con altura máxima de 1303mm y está fabricado con perfiles de aluminio anodizado de alta resistencia a la corrosión según estándares ASTM B221, garantizando durabilidad superior a 25 años en ambientes costeros e industriales.
La estructura ALUMINEXT incorpora sistema de rieles pre-perforados y conectores de acero inoxidable grado 304 que facilitan el ensamblaje sin soldadura, reduciendo el tiempo de instalación hasta 40% comparado con sistemas convencionales. Compatible con paneles solares de 60, 66, 72 y 78 celdas de las principales marcas del mercado, el kit incluye todos los elementos de fijación necesarios para instalación en terreno plano, azotea o superficie de concreto.
El diseño modular permite expansión futura y adaptación a diferentes condiciones de viento según norma CFE, con capacidad de resistencia a cargas de viento de hasta 180 km/h y soporte de carga de nieve de 1.5 kN/m². El sistema de drenaje integrado previene acumulación de agua y la configuración elevada del kit facilita ventilación natural de los paneles, incrementando la eficiencia de generación hasta 3% por mejor disipación térmica.
Beneficios Principales
- Sistema modular de aluminio para 18 paneles solares en configuración 2x9 vertical con ángulo de inclinación fijo de 20° optimizado para latitudes de México
- Fabricado en aluminio anodizado certificado ASTM B221 con tratamiento anticorrosivo para resistir ambientes salinos, químicos y alta humedad durante más de 25 años
- Estructura pre-ingeniería con rieles perforados y conectores de acero inoxidable 304 que permiten ensamblaje rápido sin soldadura ni herramientas especializadas
- Compatible con paneles solares de 60, 66, 72 y 78 celdas hasta 1303mm de altura, adaptándose a marcas como LONGi, Trina Solar, JA Solar, Canadian Solar y Jinko
- Resistencia estructural certificada para cargas de viento hasta 180 km/h según norma CFE y soporte de nieve de 1.5 kN/m² para instalaciones en zonas de alto riesgo climático
- Sistema de drenaje integrado y configuración elevada que facilita ventilación natural, incrementando eficiencia de generación hasta 3% por reducción de temperatura operativa
- Diseño modular escalable que permite expansión futura y reconfiguración de arreglos sin necesidad de reemplazar componentes base
- Instalación versátil en terreno plano, azotea de concreto o superficie estabilizada con anclajes incluidos para diferentes tipos de suelo
- Reducción de hasta 40% en tiempo de instalación comparado con sistemas tradicionales gracias a su sistema de ensamblaje por conectores y tornillería incluida
- Cumple con estándares internacionales de seguridad estructural IEC 61215 y certificación de carga según TÜV Rheinland para instalaciones comerciales e industriales
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
18 paneles solares |
| Configuración de Montaje |
2 filas x 9 columnas (vertical) |
| Ángulo de Inclinación |
20° fijo |
| Altura Máxima de Panel |
Hasta 1303mm |
| Material Principal |
Aluminio anodizado ASTM B221 |
| Conectores y Tornillería |
Acero inoxidable grado 304 |
| Compatibilidad de Paneles |
60, 66, 72, 78 celdas |
| Resistencia al Viento |
Hasta 180 km/h (norma CFE) |
| Carga de Nieve |
1.5 kN/m² |
| Vida Útil Estimada |
Más de 25 años |
| Tratamiento Anticorrosivo |
Anodizado para ambientes salinos |
| Tipo de Instalación |
Terreno, azotea, superficie de concreto |
| Sistema de Drenaje |
Integrado |
| Certificaciones |
IEC 61215, TÜV Rheinland, ASTM B221 |
| Ensamblaje |
Sin soldadura, pre-perforado |
Contenido del Paquete
📦 Rieles de aluminio estructural pre-perforados📦 Conectores de acero inoxidable 304📦 Tornillería completa de fijación📦 Soportes de inclinación 20°📦 Anclajes para instalación en terreno/concreto📦 Abrazaderas de sujeción de paneles📦 Sistema de drenaje integrado📦 Manual de instalación y ensamblaje
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesSistemas fotovoltaicos de mediana escala en edificios, naves industriales y centros comerciales que requieren montaje estructural para 18 paneles
🏡 Proyectos ResidencialesSistemas de generación solar para viviendas unifamiliares y multifamiliares con espacio en azotea o terreno para instalación de 18 módulos
⚡ Granjas SolaresInstalaciones de generación distribuida en terreno abierto con configuración modular escalable para proyectos de autoconsumo y venta de excedentes
🏭 Aplicaciones IndustrialesSistemas de energía solar para reducción de costos operativos en plantas industriales, almacenes y centros de distribución con alto consumo energético
Preguntas Frecuentes
¿Con qué marcas y tamaños de paneles solares es compatible este kit de montaje?
El kit NXT-SM2X9-1303 es compatible con paneles solares de 60, 66, 72 y 78 celdas de las principales marcas del mercado como LONGi, Trina Solar, JA Solar, Canadian Solar, Jinko, Risen y Astronergy, siempre que la altura del panel no exceda 1303mm. La configuración de rieles permite ajuste de espaciamiento para adaptarse a diferentes dimensiones de módulos fotovoltaicos, garantizando instalación segura y cumplimiento de especificaciones de garantía de los fabricantes.
¿Cuál es la resistencia estructural del kit ante vientos fuertes y condiciones climáticas extremas?
El sistema está diseñado y certificado para soportar cargas de viento de hasta 180 km/h según normativa CFE (Comisión Federal de Electricidad) y carga de nieve de 1.5 kN/m². La estructura utiliza aluminio anodizado ASTM B221 con conectores de acero inoxidable grado 304, garantizando resistencia estructural en zonas costeras, industriales y regiones con alta incidencia de huracanes o tormentas severas. Se recomienda análisis de cargas específico para instalaciones en zonas de muy alto riesgo climático.
¿Qué tipo de superficie y preparación se requiere para instalar este kit de montaje?
El kit puede instalarse en terreno plano compactado, azotea de concreto o superficie estabilizada. Para instalación en terreno se requiere nivelación previa y compactación del suelo, utilizando los anclajes incluidos tipo tornillo de tierra o dados de concreto según análisis de suelo. En azoteas de concreto se utilizan anclajes químicos o mecánicos con impermeabilización adecuada. Se recomienda estudio de mecánica de suelos para instalaciones de gran escala y garantizar drenaje perimetral para evitar acumulación de agua bajo la estructura.
¿Por qué el ángulo de inclinación de 20° es óptimo para instalaciones en México?
El ángulo de inclinación de 20° está optimizado para latitudes entre 15° y 25° Norte, que corresponde a la mayor parte del territorio mexicano (zona centro y norte). Este ángulo maximiza la captación solar anual promedio, permitiendo que los paneles reciban radiación perpendicular durante los meses de mayor generación. Para latitudes más al sur (península de Yucatán) o norte (Sonora, Chihuahua) puede requerirse ajuste de inclinación; ALUMINEXT ofrece kits con diferentes ángulos de 10°, 15°, 20°, 25° y 30° según ubicación geográfica específica.
¿Cuánto tiempo toma la instalación del kit y qué herramientas se requieren?
Un equipo de 2 instaladores capacitados puede ensamblar el kit completo en aproximadamente 4-6 horas, reduciendo hasta 40% el tiempo comparado con sistemas tradicionales que requieren soldadura. Las herramientas necesarias son básicas: taladro percutor, llaves de torque, nivel de burbuja, cinta métrica y equipo de seguridad (arnés, casco). El sistema pre-perforado y los conectores de acero inoxidable eliminan la necesidad de soldadura o corte en sitio. Se incluye manual de instalación con instrucciones paso a paso y diagramas de ensamblaje.
¿El kit es expandible para agregar más paneles solares en el futuro?
Sí, el diseño modular ALUMINEXT permite expansión futura agregando módulos de extensión compatibles. Puede conectarse horizontalmente con kits adicionales NXT-SM2X9-1303 para crear arreglos de 36, 54 o más paneles, o combinarse con kits de diferentes configuraciones (1x9, 2x9, 3x9) según espacio disponible. Los rieles utilizan sistema de conectores universales que facilitan integración sin necesidad de modificar la estructura base. Se recomienda planificar expansiones considerando capacidad del inversor y sistema de cableado para evitar subdimensionamiento.
