Kit Montaje Solar 20 Paneles 2x10 Vertical 20° 1135mm ALUMINEXT NXT-SM2X10-1135
- SKU / Modelo: NXT-SM2X10-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 29,085.99 MXN
Precio en oferta
$ 22,722.99MXN
Envío calculado al finalizar la compra.
11 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

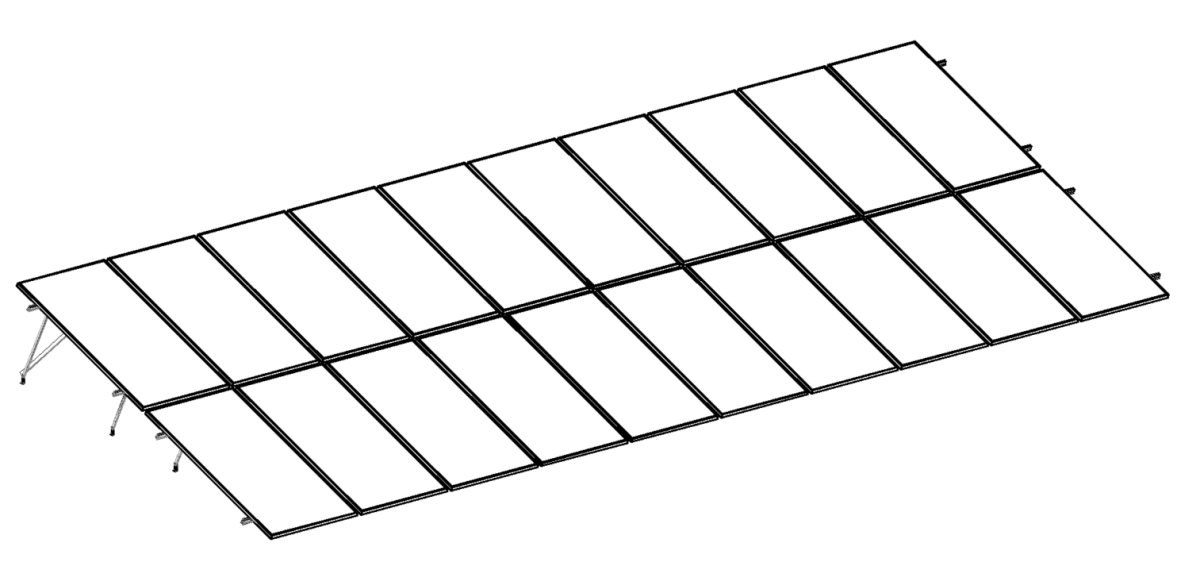

Kit Nxt-Rx Vertical 20 paneles en 2 filas 20° hasta 1135mm
Modelo NXT-SM2X10-1135 | Marca ALUMINEXT
20 Paneles SolaresConfiguración 2x10 VerticalÁngulo 20°Hasta 1135mm AnchoMontaje TechoAluminio Industrial
El sistema de montaje NXT-SM2X10-1135 es una estructura de aluminio de grado industrial diseñada para instalación de 20 paneles solares fotovoltaicos en configuración vertical de 2 filas por 10 columnas, con ángulo de inclinación optimizado de 20° y capacidad de soportar módulos con ancho máximo de 1135mm. Este kit ofrece resistencia estructural certificada según normativas internacionales, garantizando estabilidad y durabilidad en instalaciones solares residenciales y comerciales de hasta 11 kW aproximadamente.
Diseñado por ALUMINEXT, fabricante especializado en sistemas de montaje solar, este kit incluye rieles de aluminio extruido 6005-T5, conectores de ensamblaje de acero inoxidable A2-304, ganchos de techo ajustables y tornillería completa para instalación rápida. La configuración 2x10 permite instalación en superficies de techo inclinado o plano con estructura de soporte, optimizando el espacio disponible y maximizando la generación de energía solar mediante un ángulo de 20° ideal para latitudes medias.
El sistema de montaje vertical permite mejor drenaje de agua de lluvia, reducción de acumulación de suciedad y nieve, y menor resistencia al viento comparado con orientación horizontal. La estructura pre-ensamblada reduce el tiempo de instalación en campo hasta 40%, con sistema de rieles compartidos que elimina elementos redundantes y reduce costos totales del proyecto fotovoltaico.
Beneficios Principales
- Capacidad de montaje para 20 paneles solares en arreglo 2x10 vertical optimizado para generación eficiente
- Ángulo de inclinación de 20° diseñado para maximizar captación solar en latitudes medias (15° a 35° N/S)
- Aluminio estructural 6005-T5 con tratamiento anticorrosivo para 25+ años de vida útil en exteriores
- Compatible con paneles de 1650-2300mm largo y hasta 1135mm de ancho (módulos de 60-72 celdas estándar)
- Sistema de rieles compartidos que reduce componentes y tiempo de instalación en 40%
- Conectores de acero inoxidable A2-304 resistentes a corrosión en ambientes marinos y húmedos
- Certificación de resistencia a vientos de hasta 150 km/h y cargas de nieve de 1.5 kN/m²
- Instalación sin soldadura mediante sistema de ensamblaje mecánico con torque especificado
- Ganchos de techo ajustables compatibles con tejas de barro, concreto, metálicas y lámina
- Sistema de drenaje integrado que previene acumulación de agua y prolonga vida del panel
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 20 módulos fotovoltaicos |
| Configuración de Montaje | 2 filas x 10 columnas vertical |
| Ángulo de Inclinación | 20° fijo |
| Ancho Máximo de Panel | Hasta 1135mm |
| Largo Compatible de Panel | 1650-2300mm (60-72 celdas) |
| Material Estructura Principal | Aluminio extruido 6005-T5 |
| Material Conectores | Acero inoxidable A2-304 |
| Tratamiento Anticorrosivo | Anodizado clase 15 micrones |
| Resistencia al Viento | Hasta 150 km/h (según diseño estructural) |
| Carga de Nieve | 1.5 kN/m² (153 kg/m²) |
| Tipo de Techo Compatible | Inclinado (teja, metal, concreto) |
| Sistema de Fijación | Ganchos ajustables con tornillería incluida |
| Vida Útil Estimada | 25+ años |
| Garantía Estructural | 10 años (verificar con fabricante) |
| Normas de Fabricación | IEC 61215, AS/NZS 1170 |
Contenido del Paquete
📐 Rieles de aluminio longitudinales pre-cortados🔩 Rieles de aluminio transversales 2x10⚙️ Conectores de ensamblaje acero inoxidable🏠 Ganchos de techo ajustables🔧 Tornillería completa de instalación📎 Grapas de fijación de panel (mid clamp)📎 Grapas terminales de panel (end clamp)🛡️ Sistema de puesta a tierra integrado📋 Manual de instalación técnico
Aplicaciones Recomendadas
🏡 Instalaciones ResidencialesSistemas solares de 8-12 kW en techos de viviendas unifamiliares con espacio para 20 módulos
🏢 Proyectos Comerciales PequeñosOficinas, bodegas y locales comerciales con consumo medio que requieren arreglos compactos
🌾 Instalaciones AgrícolasGranjas y ranchos con techos metálicos o de lámina para reducción de costos energéticos
⚡ Sistemas HíbridosInstalaciones con respaldo de baterías que requieren generación de 6-10 kW diarios
🏭 Naves Industriales LigerasTechos de construcción metálica con capacidad estructural para 20 paneles
🔌 Interconexión a Red CFEProyectos de generación distribuida para reducción de tarifas DAC y GDMTH
Productos Complementarios
Paneles Solares 450-550WMódulos fotovoltaicos monocristalinos de alta eficiencia compatibles con estructura
Inversor On-Grid 8-12 kWInversor de interconexión trifásico para sistemas de 20 paneles
Conectores MC4Pares de conectores fotovoltaicos para cableado DC entre paneles
Cable Solar 10 AWGCable fotovoltaico calibre 10 certificado para conexiones DC
String CombinersCajas combinadoras con fusibles para protección de strings fotovoltaicos
Varilla Puesta a TierraSistema de tierra física para estructura metálica y paneles
Notas Importantes
⚠️ Consideraciones de Instalación:
- Verificar capacidad estructural del techo antes de instalación (consultar ingeniero estructural si es necesario)
- El ángulo de 20° es óptimo para latitudes 15-35° Norte/Sur; verificar ángulo ideal para su ubicación geográfica
- Instalación debe realizarse por personal calificado siguiendo normativa NOM-001-SEDE vigente
- Aplicar torque especificado en manual (típicamente 15-20 Nm) para evitar deformación de rieles
- Dejar espacio mínimo de 15cm entre borde de techo y estructura para mantenimiento
- Utilizar selladores compatibles con tipo de techo para prevenir filtraciones en puntos de anclaje
- Instalar sistema de puesta a tierra según NOM-001-SEDE artículo 690
Preguntas Frecuentes
¿Qué dimensiones de paneles solares son compatibles con este kit?
El kit NXT-SM2X10-1135 es compatible con paneles solares de 60 a 72 celdas con ancho máximo de 1135mm y largo de 1650-2300mm. Esto incluye la mayoría de módulos estándar de 400-550W. Verifique las dimensiones exactas de sus paneles antes de la compra para asegurar compatibilidad.
¿El ángulo de 20° es ajustable o fijo?
Este modelo viene con ángulo fijo de 20° optimizado para latitudes medias. Si requiere ángulo ajustable o diferente inclinación, consulte otros modelos de la línea ALUMINEXT. El ángulo de 20° es ideal para ubicaciones entre 15° y 35° de latitud Norte o Sur.
¿Qué tipo de techos son compatibles con este sistema de montaje?
El kit incluye ganchos ajustables compatibles con techos inclinados de teja de barro, teja de concreto, lámina metálica, y techos de metal. Para techos planos se requiere estructura de elevación adicional. Verifique siempre la capacidad de carga del techo antes de instalación.
¿Cuánta potencia total puedo generar con este kit de 20 paneles?
La potencia total depende de los paneles que instale. Con módulos de 450W obtendrá 9 kW, con paneles de 500W alcanzará 10 kW, y con módulos de 550W llegará a 11 kW de capacidad instalada. La generación real dependerá de la radiación solar de su ubicación y orientación del sistema.
¿Qué garantía tiene la estructura de montaje?
Los sistemas de montaje ALUMINEXT fabricados en aluminio 6005-T5 típicamente ofrecen garantía estructural de 10 años contra defectos de fabricación, con vida útil estimada superior a 25 años. Verifique los términos específicos de garantía con su distribuidor autorizado al momento de la compra.
¿Necesito contratar ingeniero para la instalación?
Se recomienda evaluación estructural por ingeniero civil para verificar que el techo soporte la carga adicional (aproximadamente 25-30 kg/m² incluyendo paneles y estructura). La instalación eléctrica debe realizarse por electricista certificado siguiendo NOM-001-SEDE vigente para garantizar seguridad y validez de garantías.
