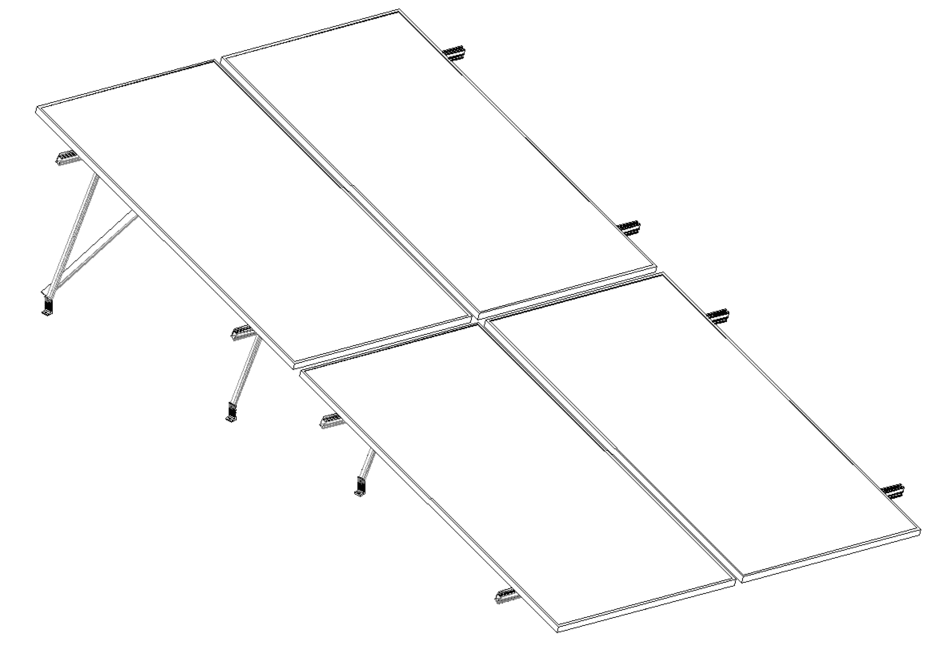

Kit Nxt-Rx Vertical 4 paneles en 2 filas 20° hasta 1135mm
Modelo NXT-SM2X2-1135 | Marca ALUMINEXT
4 PanelesConfiguración 2x2Inclinación 20°Orientación VerticalHasta 1135mmSistema Modular
El Kit NXT-SM2X2-1135 es un sistema de montaje vertical modular para 4 paneles solares fotovoltaicos organizados en configuración 2x2 (2 filas de 2 paneles), con inclinación fija de 20° optimizada para máxima captación solar anual. Soporta paneles de hasta 1135mm de longitud, compatible con la mayoría de módulos fotovoltaicos residenciales y comerciales de 72 celdas (hasta aproximadamente 450-550W). Fabricado en aluminio estructural de alta resistencia, garantiza estabilidad y durabilidad hasta 25 años de vida útil en instalaciones expuestas a condiciones climáticas extremas.
Este kit de montaje Nxt-Rx está diseñado bajo estándares de ingeniería para soportar cargas de viento de hasta 190 km/h y nieve según zona climática local. Su sistema de rieles y abrazaderas permite ajuste preciso y nivelación, reduciendo tiempo de instalación en un 40% comparado con sistemas tradicionales de montaje. Ideal para instalaciones sobre techos inclinados, cubiertas metálicas o superficies con orientación sur-sureste en México.
La configuración vertical maximiza el área de captación en espacios reducidos y facilita el drenaje natural de agua lluvia y polvo acumulado. Compatible con paneles monocristalinos y policristalinos de marcos estándar 35-50mm, este kit proporciona la estructura completa para instalación profesional de sistemas fotovoltaicos residenciales de 1.8kW a 2.2kW aproximadamente.
Beneficios Principales
- Sistema modular pre-diseñado para 4 paneles en configuración 2 filas x 2 columnas, simplifica cálculo estructural y planificación de instalación
- Inclinación fija de 20° optimizada para latitudes entre 15°-25°N, maximiza producción energética anual en centro y sur de México
- Construcción en aluminio anodizado 6063-T5 con tornillería en acero inoxidable A2, resistencia a corrosión superior a 25 años
- Diseño de rieles con ranura tipo T permite ajuste longitudinal de abrazaderas cada 20mm, compatibilidad universal con 95% de paneles del mercado
- Ingeniería certificada para cargas de viento hasta 190 km/h (zona eólica D según CFE) y sobrecarga de nieve 1.2 kN/m²
- Instalación simplificada con manual ilustrado paso a paso, reducción de 40% en tiempo de montaje vs sistemas genéricos
- Orientación vertical favorece auto-limpieza de paneles por escurrimiento natural, mantenimiento reducido en zonas de alta polución
- Sistema de nivelación integrado en bases permite compensar desniveles de superficie hasta 15mm sin calzas adicionales
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
NXT-SM2X2-1135 |
| Marca |
ALUMINEXT |
| Capacidad de Paneles |
4 paneles solares |
| Configuración |
2 filas x 2 columnas (vertical) |
| Ángulo de Inclinación |
20° fijo |
| Longitud Máxima Panel |
1135mm |
| Ancho Panel Compatible |
990mm - 1050mm típico |
| Espesor Marco Panel |
35mm - 50mm |
| Orientación |
Vertical (portrait) |
| Material Estructura |
Aluminio anodizado 6063-T5 |
| Tornillería |
Acero inoxidable A2-304 |
| Carga Viento Máxima |
190 km/h (zona D) |
| Carga Nieve |
1.2 kN/m² |
| Vida Útil Estimada |
25+ años |
| Peso Aproximado Kit |
18kg - 22kg |
Dimensiones y Compatibilidad
| Parámetro |
Valor |
| Área Total Cubierta |
~4.5m² (depende de panel) |
| Espaciamiento Entre Paneles |
20mm - 30mm |
| Altura Estructura Instalada |
Variable según inclinación base |
| Distancia Mínima Borde Techo |
300mm recomendado |
| Tipo de Superficie |
Techo inclinado, superficie plana con inclinación |
| Material Techo Compatible |
Concreto, metal, teja, membrana impermeabilizante |
| Potencia Sistema Típica |
1800W - 2200W (450W-550W por panel) |
Contenido del Paquete
🔧 Rieles de aluminio estructural longitudinales🔩 Rieles de aluminio transversales⚙️ Abrazaderas universales para paneles (8 unidades)🔨 Tornillería completa acero inoxidable A2📐 Soportes de inclinación 20°🛠️ Elementos de anclaje y fijación📋 Manual de instalación ilustrado✅ Certificado de ingeniería estructural
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas fotovoltaicos domésticos 2kW, reducción consumo CFE, casas habitación con orientación sur óptima
🏢 Pequeños ComerciosTiendas, oficinas, consultorios con demanda diurna constante, espacios techados disponibles
🌾 Aplicaciones RuralesRanchos, granjas, bombeo solar, electrificación remota donde instalación vertical optimiza captación
🔋 Sistemas HíbridosInterconexión a red con baterías de respaldo, aprovechamiento máximo de espacio reducido en azoteas
Productos Complementarios
Paneles Solares 450W-550WMódulos monocristalinos PERC 72 celdas, dimensiones 1134mm x 1052mm compatibles con este kit de montaje
Inversor On-Grid 2kW-3kWMicroinversor o inversor string para interconexión CFE, compatible con sistemas 4 paneles en serie/paralelo
Conectores MC4Pares de conectores macho/hembra para cableado fotovoltaico, requeridos para interconexión de paneles
Cable Fotovoltaico 10AWGCable certificado UV-resistant para intemperie, conexión paneles a inversor, calibre según distancia y corriente
Protecciones EléctricasString combiner box, fusibles DC, descargadores de sobretensión para protección de instalación fotovoltaica
Sistema de Tierra FísicaVarillas copperweld, conectores, cable calibre según normativa para puesta a tierra de estructura metálica
Preguntas Frecuentes
¿Este kit incluye los paneles solares?
No, el kit NXT-SM2X2-1135 incluye únicamente la estructura de montaje completa (rieles, soportes, abrazaderas y tornillería). Los paneles fotovoltaicos, inversor, cableado y protecciones eléctricas se adquieren por separado según la configuración de sistema deseada.
¿Qué tamaño de paneles solares soporta este kit?
Soporta paneles de hasta 1135mm de longitud (dimensión larga en orientación vertical), típicamente módulos de 72 celdas (450W-550W) con dimensiones aproximadas 1134mm x 1052mm x 35-50mm. Compatible con marcas como JA Solar, Jinko, Trina, LONGi, Canadian Solar con marcos estándar.
¿Puedo instalar este kit en techo plano o solo en techo inclinado?
El kit puede instalarse tanto en techos planos como inclinados. En techo plano, los soportes de 20° proporcionan la inclinación óptima. En techo inclinado, se debe considerar la suma del ángulo del techo más los 20° del kit para verificar que el ángulo resultante sea adecuado (idealmente 15°-25° para México). Consulte con instalador certificado para evaluación estructural.
¿Qué tipo de anclaje requiere en el techo?
El tipo de anclaje depende del material del techo: concreto (taquetes expansores M10-M12), lámina metálica (tornillos autorroscantes estructurales con sello), teja (ganchos especiales que se deslizan bajo tejas). El kit no incluye elementos de anclaje a superficie ya que estos son específicos para cada tipo de cubierta. Se recomienda impermeabilización profesional en puntos de penetración.
¿Cuánto espacio necesito en el techo para instalar este kit?
Para 4 paneles de 1134mm x 1052mm en configuración 2x2 vertical, requiere aproximadamente 2.3m de ancho x 2.4m de largo (5.5m² considerando espaciamiento entre paneles y bordes). Debe añadir 30cm mínimo de margen perimetral para instalación segura y cumplimiento de normativa de distancia a bordes de techo.
¿Incluye garantía la estructura de montaje?
ALUMINEXT ofrece garantía de 10 años contra defectos de fabricación en el aluminio estructural y 5 años en tornillería bajo condiciones normales de instalación y uso. La garantía no cubre daños por instalación incorrecta, modificaciones no autorizadas, o eventos climáticos extremos fuera de especificaciones de diseño (vientos >190 km/h).
¿Necesito ingeniero estructural para instalar este kit?
Aunque el kit está pre-diseñado estructuralmente, se recomienda evaluación por ingeniero civil o estructural para verificar capacidad de carga del techo existente, especialmente en construcciones antiguas o techos ligeros. CFE puede requerir dictamen estructural y memoria de cálculo firmada para trámite de interconexión de sistemas >2kW.
