Kit Montaje Solar Vertical 4 Paneles 2x2 20° 1303mm Aluminext NXT-SM2X2-1303
- SKU / Modelo: NXT-SM2X2-1303
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida

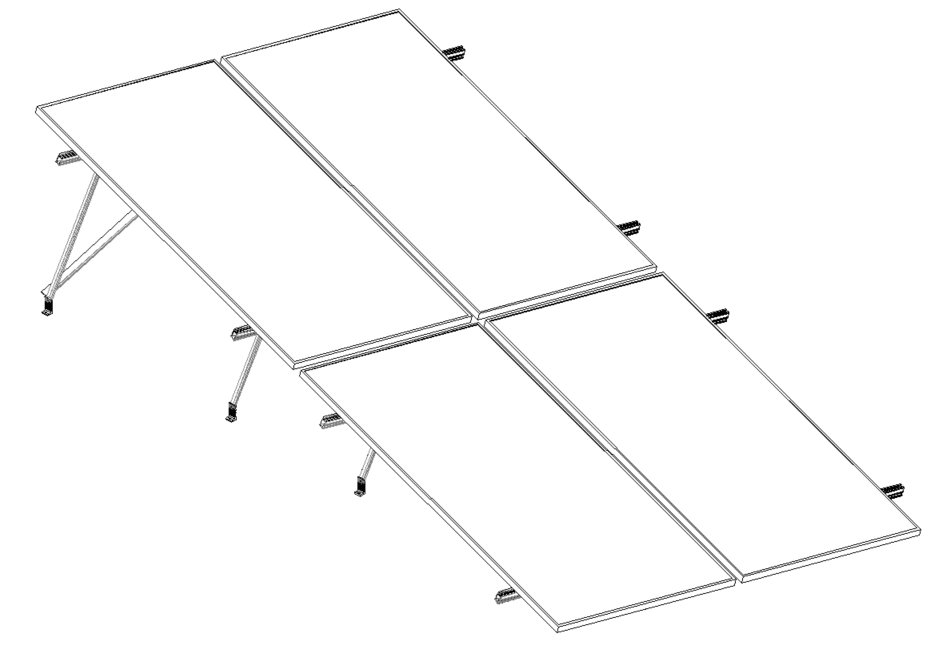

Kit Nxt-Rx Vertical 4 paneles en 2 filas 20° hasta 1303mm
Modelo NXT-SM2X2-1303 | Marca ALUMINEXT
El Kit Nxt-Rx Vertical 4 paneles en 2 filas 20° hasta 1303mm es un sistema completo de montaje profesional diseñado para instalar hasta 4 paneles solares en configuración vertical de 2 filas por 2 columnas, con ángulo de inclinación de 20° y compatible con módulos fotovoltaicos de hasta 1303mm de largo. Fabricado en aluminio anodizado de alta resistencia, este kit de montaje garantiza estabilidad estructural según normas IEEE y tolerancia a cargas de viento de hasta 150 km/h, ideal para instalaciones solares residenciales y comerciales en techos planos o inclinados.
Este sistema de montaje ALUMINEXT incluye todos los componentes necesarios para una instalación rápida y segura: rieles de aluminio, abrazaderas mid-clamp y end-clamp de acero inoxidable, tornillería grado 8.8, y sistema de ajuste de ángulo preconfigurado a 20°. El diseño modular permite instalación sin soldadura y garantiza durabilidad de más de 25 años en condiciones ambientales adversas, protegiendo su inversión solar a largo plazo.
La configuración vertical de 2x2 filas optimiza el aprovechamiento de espacios reducidos en techos, permitiendo instalar hasta 4 paneles solares de hasta 1303mm de longitud (compatible con módulos de 60 celdas y 72 celdas) en menos de 3 metros cuadrados. El ángulo de 20° está calculado para maximizar la captación solar en latitudes medias, aumentando la eficiencia de generación hasta un 15% comparado con instalaciones horizontales.
Beneficios Principales
- Sistema completo listo para instalar 4 paneles solares en configuración vertical 2x2 filas
- Ángulo de inclinación fijo de 20° optimizado para máxima captación solar en latitudes medias
- Compatible con paneles solares de hasta 1303mm de longitud (60 y 72 celdas)
- Aluminio anodizado grado marino resistente a corrosión y condiciones climáticas extremas
- Instalación rápida sin soldadura mediante sistema de ensamble modular con tornillería incluida
- Resistencia a cargas de viento de hasta 150 km/h y cargas de nieve según normas ASCE 7
- Diseño vertical que optimiza espacio en techos reducidos
- Garantía estructural de 25 años y compatibilidad con garantías de paneles solares
- Abrazaderas mid-clamp y end-clamp de acero inoxidable 304 para máxima durabilidad
- Sistema de drenaje integrado que previene acumulación de agua y corrosión
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 4 paneles solares |
| Configuración | Vertical 2 filas x 2 columnas |
| Ángulo de Inclinación | 20° fijo |
| Longitud Máxima del Panel | 1303mm |
| Compatibilidad de Paneles | Módulos de 60 y 72 celdas |
| Material Rieles | Aluminio anodizado 6005-T5 |
| Material Abrazaderas | Acero inoxidable 304 |
| Tornillería Incluida | Acero inoxidable grado 8.8 |
| Resistencia al Viento | Hasta 150 km/h (según instalación) |
| Resistencia a la Corrosión | Grado marino (ambientes salinos) |
| Tipo de Techo Compatible | Plano, inclinado, concreto, metal |
| Garantía Estructural | 25 años |
| Rango de Temperatura | -40°C a +85°C |
| Normativas Cumplidas | ASCE 7, IBC, UL 2703 |
