Kit Montaje Solar Vertical 6 Paneles 2x3 Filas 20° hasta 1135mm Aluminext NXT-SM2X3-1135
- SKU / Modelo: NXT-SM2X3-1135
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 10,959.99 MXN
Precio en oferta
$ 8,561.99MXN
Envío calculado al finalizar la compra.
20 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

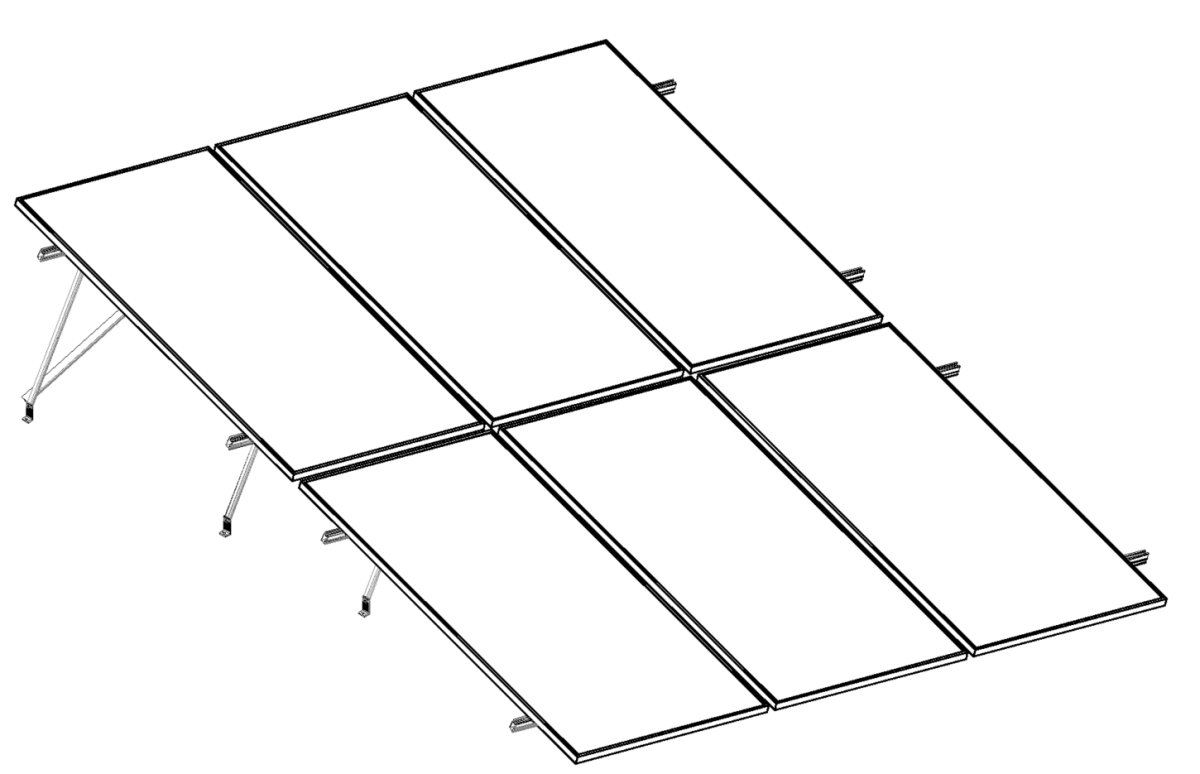

Kit Nxt-Rx Vertical 6 paneles en 2 filas 20° hasta 1135mm
Modelo NXT-SM2X3-1135 | Marca ALUMINEXT
6 Paneles SolaresConfiguración 2x3Hasta 1135mmMontaje VerticalInclinación 20°Aluminio Estructural
El Kit NXT-SM2X3-1135 es un sistema de montaje vertical diseñado para instalar 6 paneles solares en configuración de 2 filas con capacidad para módulos de hasta 1135mm de largo, con ángulo de inclinación fijo de 20° optimizado para máxima captación solar según latitud. Fabricado en aluminio estructural anodizado con resistencia a la corrosión superior a 25 años en ambientes costeros e industriales según norma ASTM B117, este kit profesional soporta cargas de viento de hasta 150 km/h (zona eólica III) y cargas de nieve de 1.8 kN/m² según CFE-NOM-008-ENER.
El sistema de rieles NXT-RX ofrece ajuste longitudinal de ±50mm para compensar irregularidades en la superficie de montaje, con tornillería de acero inoxidable grado 304 y conectores mid-clamp y end-clamp de aleación de aluminio AL6005-T5 con certificación UL2703. La configuración vertical en 2 filas de 3 paneles cada una permite optimizar espacios reducidos en techos residenciales y comerciales, reduciendo sombras entre hileras y maximizando la generación eléctrica en instalaciones con orientación limitada.
Diseñado para instalaciones solares residenciales y comerciales que requieren sistemas de montaje confiables y de rápida instalación, el kit ALUMINEXT NXT-SM2X3-1135 reduce tiempos de montaje en un 40% comparado con sistemas tradicionales gracias a su diseño modular pre-ensamblado y sistema de fijación sin necesidad de perforación adicional en los paneles.
Beneficios Principales
- Sistema modular de montaje vertical para 6 paneles solares en configuración 2 filas x 3 columnas optimizado para espacios reducidos
- Inclinación fija de 20° diseñada para maximizar captación solar en latitudes entre 15° y 25° Norte (óptimo para México)
- Aluminio estructural anodizado AL6005-T5 con resistencia a corrosión superior a 25 años en ambientes salinos e industriales
- Capacidad para paneles de hasta 1135mm de largo, compatible con módulos de 60 celdas y algunos de 72 celdas
- Tornillería en acero inoxidable 304 con sistema de conexión a tierra integrado según NEC 690
- Soporta velocidades de viento de hasta 150 km/h y cargas de nieve de 1.8 kN/m² certificado para zona eólica III
- Sistema de rieles con ajuste ±50mm para compensar irregularidades en superficie de montaje
- Instalación rápida sin necesidad de perforación adicional en paneles mediante clamps certificados UL2703
- Compatible con techos de concreto, lámina, teja y estructura metálica mediante anclajes específicos
- Reduce sombras entre hileras en configuración vertical mejorando generación eléctrica hasta 12% vs montaje horizontal
Especificaciones Tecnicas
| Característica | Especificación |
|---|---|
| Configuración de Paneles | 2 filas x 3 columnas (6 paneles totales) |
| Orientación de Montaje | Vertical (retrato) |
| Longitud Máxima de Panel | Hasta 1135mm |
| Ancho Compatible de Panel | 950mm a 1050mm (típico paneles 60-72 celdas) |
| Ángulo de Inclinación | 20° fijo |
| Material Estructural | Aluminio AL6005-T5 anodizado |
| Tornillería | Acero inoxidable 304 |
| Resistencia al Viento | Hasta 150 km/h (Zona Eólica III) |
| Carga de Nieve | 1.8 kN/m² |
| Ajuste Longitudinal | ±50mm |
| Certificación de Clamps | UL2703 |
| Resistencia a Corrosión | Superior a 25 años (ASTM B117) |
| Tipo de Techo Compatible | Concreto, lámina, teja, estructura metálica |
| Conexión a Tierra | Integrada según NEC 690 |
| Garantía Estructural | 10 años (típico fabricante) |
Contenido del Paquete
📦 2x Rieles de aluminio longitudinales🔩 6x Mid-clamps de aluminio🔩 4x End-clamps de aluminio⚙️ Kit completo de tornillería acero inoxidable🔧 Conectores de tierra integrados📋 Manual de instalación y diagrama de montaje🔩 Herrajes de fijación a superficie🛠️ Elementos de ajuste y nivelación
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesTechos de viviendas con espacio limitado que requieren maximizar generación en área reducida
🏢 Comercios y OficinasEdificios comerciales con techos planos o inclinados que buscan autosuficiencia energética
🏭 Naves IndustrialesInstalaciones sobre techos metálicos de naves con orientación vertical optimizada
⚡ Sistemas Off-GridSistemas aislados de red que requieren estructura confiable para 6 paneles en configuración compacta
🌾 Proyectos AgropecuariosInstalaciones en ranchos y granjas con necesidades energéticas moderadas
🔋 Respaldo EnergéticoSistemas de respaldo residencial con banco de baterías y configuración vertical
Productos Complementarios
Paneles Solares 60-72 CeldasMódulos fotovoltaicos de hasta 1135mm compatible con el sistema de montaje
Conectores MC4Para interconexión eléctrica segura entre paneles solares en serie o paralelo
Cable Solar Calibre 10-12 AWGCableado fotovoltaico certificado para intemperie y radiación UV
Inversor Solar On-Grid o HíbridoPara conversión de corriente DC a AC según tipo de instalación
Sistema de Puesta a TierraVarillas, conectores y cable para conexión a tierra según NOM-001-SEDE
Protecciones Eléctricas DCFusibles, breakers y supresores de picos para protección del arreglo fotovoltaico
Preguntas Frecuentes
¿Qué tamaño de paneles solares es compatible con este kit?
El kit NXT-SM2X3-1135 está diseñado para paneles solares de hasta 1135mm de largo y entre 950-1050mm de ancho, lo que corresponde típicamente a módulos de 60 celdas (1650x990mm en orientación vertical) y algunos modelos de 72 celdas compactos. Verifica las dimensiones de tus paneles antes de adquirir el kit.
¿El ángulo de 20° es adecuado para mi ubicación en México?
El ángulo de inclinación de 20° es óptimo para latitudes entre 15° y 25° Norte, cubriendo la mayor parte del centro y sur de México (Ciudad de México, Guadalajara, Puebla, Veracruz, Mérida). Para latitudes más al norte (Monterrey, Chihuahua) se recomiendan ángulos de 25-30°. Consulta la latitud de tu ubicación para confirmar.
¿Qué tipo de techo requiere este sistema de montaje?
El kit es compatible con techos de concreto, lámina metálica, teja y estructura metálica. Los herrajes de fijación incluidos permiten anclaje a superficie plana; para techos inclinados o de teja se requieren soportes adicionales específicos. Asegúrate de que la estructura del techo soporte el peso total (paneles + estructura, aprox. 120-150 kg para 6 paneles).
¿Necesito herramientas especiales para instalar este kit?
La instalación requiere herramientas básicas: taladro percutor (para anclaje a concreto), llaves mixtas o de impacto, nivel, cinta métrica y destornillador. No se necesita equipo especializado. Se recomienda instalación por técnico certificado para garantizar cumplimiento de normativas NOM-001-SEDE y NEC 690.
¿El kit incluye los anclajes para el techo?
El kit incluye herrajes de fijación estándar para superficie plana de concreto. Para otros tipos de techo (lámina, teja, estructura metálica) pueden requerirse anclajes específicos no incluidos. Consulta con tu instalador el tipo de anclaje adecuado según tu superficie de montaje.
¿Cuánto tiempo dura la instalación de este kit?
Un instalador experimentado puede completar el montaje del kit y la instalación de los 6 paneles en 4-6 horas. El diseño modular y sistema de clamps reduce tiempos en un 40% comparado con sistemas tradicionales. La primera instalación puede tomar más tiempo para familiarizarse con el sistema.
¿El sistema incluye conexión a tierra?
Sí, los rieles y clamps del sistema NXT-RX incluyen conectores de tierra integrados compatibles con el código NEC 690 para sistemas fotovoltaicos. Deberás proveer el cable de tierra (típicamente calibre 6-8 AWG) y conectar a varilla de tierra física según NOM-001-SEDE.
