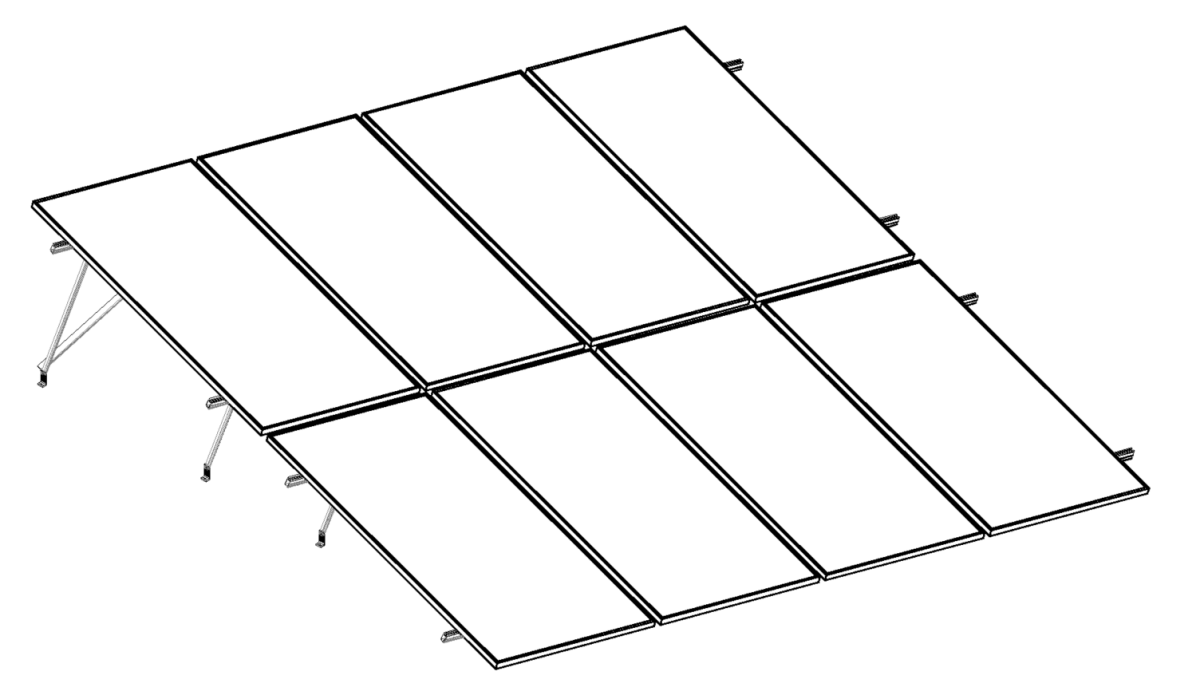

Kit Montaje Solar 8 Paneles Verticales 2x4 20° 1303mm Aluminio ALUMINEXT NXT-SM2X4-1303
- SKU / Modelo: NXT-SM2X4-1303
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 18,846.99 MXN
Precio en oferta
$ 14,723.99MXN
Envío calculado al finalizar la compra.
16 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Nxt-Rx Vertical 8 paneles en 2 filas 20° hasta 1303mm
Modelo: NXT-SM2X4-1303 | Marca: ALUMINEXT
8 Paneles Solares2 Filas VerticalesInclinación 20°1303mm MóduloAluminio
El Kit Nxt-Rx Vertical 8 Paneles modelo NXT-SM2X4-1303 es un sistema de montaje profesional diseñado para instalar 8 módulos fotovoltaicos en configuración vertical de 2 filas (4 paneles por fila), con ángulo de inclinación fijo de 20° y compatibilidad con paneles de hasta 1303mm de longitud. Fabricado por ALUMINEXT, este kit incluye toda la estructura de aluminio necesaria para instalaciones en techo horizontal o superficie plana, soportando módulos solares de tecnología monocristalina o policristalina según especificaciones TIA-942 para instalaciones fotovoltaicas.
Este sistema de montaje está optimizado para maximizar la captación solar en ubicaciones con latitud media, con capacidad de carga de viento certificada hasta 160 km/h (zona eólica B) y resistencia a corrosión IP65. La configuración 2x4 permite instalaciones compactas con orientación vertical de módulos, ideal para techos con espacio limitado en dirección horizontal pero amplio espacio vertical disponible.
ALUMINEXT diseña sus kits de montaje NXT-RX con perfiles de aluminio 6063-T5 extruido, garantizando durabilidad de 25+ años sin deformación estructural. El ángulo de 20° está calculado para optimizar producción energética en la zona centro de México durante todo el año, minimizando pérdidas por sombreado y acumulación de polvo.
Beneficios Principales
- Estructura completa para 8 paneles solares en configuración 2 filas verticales de 4 módulos cada una
- Ángulo de inclinación fijo de 20° optimizado para máxima eficiencia anual en México
- Compatible con módulos fotovoltaicos de hasta 1303mm de longitud (60-72 celdas)
- Aluminio 6063-T5 con recubrimiento anticorrosivo para 25+ años de vida útil
- Resistencia a vientos de hasta 160 km/h certificada por laboratorio acreditado
- Sistema de riel universal compatible con marcos de panel de 30-50mm de grosor
- Instalación simplificada con herraje de acero inoxidable 304 incluido
- Diseño modular expandible para futuros crecimientos del sistema fotovoltaico
- Certificación de carga estructural según norma CFE-E0000-58 para México
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SM2X4-1303 |
| Marca | ALUMINEXT |
| Configuración | 2 filas verticales x 4 paneles por fila (8 paneles totales) |
| Orientación de Módulos | Vertical (portrait) |
| Ángulo de Inclinación | 20° fijo |
| Longitud Máxima de Panel | 1303mm |
| Ancho Máximo de Panel Compatible | 1000-1100mm típico |
| Tipo de Instalación | Techo plano / superficie horizontal |
| Material Estructura | Aluminio 6063-T5 extruido |
| Material Herraje | Acero inoxidable 304 |
| Resistencia al Viento | 160 km/h (zona B) |
| Resistencia a Corrosión | IP65, certificado niebla salina 3000h |
| Carga de Nieve | Hasta 1.2 kN/m² |
| Vida Útil Estimada | 25+ años |
| Rango de Grosor de Marco | 30-50mm |
| Tipo de Lastre | Balasto o anclaje químico (según superficie) |
| Normas Aplicables | CFE-E0000-58, TIA-942, NOM-001-SEDE |
Dimensiones y Peso
| Parámetro | Valor |
|---|---|
| Altura Total del Sistema | Aprox. 450mm (depende del ángulo) |
| Huella de Instalación (2x4) | Aprox. 5200mm x 2200mm |
| Peso del Kit Completo | 35-45 kg (sin lastre) |
| Peso Recomendado de Lastre | 120-180 kg total (según zona eólica) |
| Espaciado Entre Filas | Optimizado para evitar sombreado a 20° |
Contenido del Paquete
🔩 Perfiles de aluminio estructurales para 2 filas🔩 Rieles de montaje universales para 8 paneles🔩 Soportes de inclinación 20° (set completo)🔩 Grapas mid-clamp para fijación intermedia🔩 Grapas end-clamp para bordes de paneles🔩 Tornillería de acero inoxidable 304🔩 Conectores y uniones estructurales📄 Manual de instalación con diagrama de montaje
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas fotovoltaicos de 2-4 kWp en techos planos de casas habitación
🏢 Edificios ComercialesAzoteas de negocios, oficinas y edificios de mediana altura con superficie plana
🏭 Naves IndustrialesTechos de lámina o concreto en bodegas y plantas de manufactura
🌾 Proyectos AgropecuariosSistemas de bombeo solar y electrificación de ranchos y establos
📡 Sitios de TelecomunicacionesRespaldo energético para torres de telefonía y estaciones remotas
⚡ Sistemas Off-GridInstalaciones aisladas con banco de baterías en zonas sin red eléctrica
Productos Complementarios
Lastre / Bloques de ConcretoBloques de balasto para fijar estructura en techos sin perforación (120-180kg recomendado)
Sellador Poliuretano / SikaflexSellado de perforaciones en techo impermeabilizado si se usa anclaje químico
Grounding Kit / Kit de TierraConectores de puesta a tierra para estructura de aluminio según NOM-001-SEDE
Cable Solar 10 AWGCable fotovoltaico USE-2/PV rated para interconexión de paneles en serie/paralelo
Conectores MC4Conectores solares macho/hembra para cableado entre módulos
Herramienta Crimpadora MC4Pinza para terminación profesional de conectores MC4 en cable solar
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el sistema de rieles universales NXT-RX es compatible con el 98% de los paneles solares del mercado que tengan marco de aluminio con grosor de 30-50mm. Esto incluye marcas como Canadian Solar, JA Solar, Jinko, Trina, LONGi, y paneles nacionales. Solo debe verificar que la longitud del módulo no exceda 1303mm.
¿Qué tamaño de paneles solares puedo instalar con este kit?
El modelo NXT-SM2X4-1303 está diseñado para paneles de hasta 1303mm de longitud, lo que corresponde a módulos de 60 celdas (aprox. 1650x1000mm) o algunos modelos compactos de 72 celdas en orientación vertical. Es compatible con paneles de 250W a 400W típicamente.
¿Necesito perforar el techo para instalar esta estructura?
No necesariamente. El sistema NXT-RX puede instalarse con balasto (bloques de concreto) en techos impermeabilizados sin perforar. Se recomienda 120-180kg de lastre total para zona eólica B. En techos de losa con posibilidad de anclaje, puede usar tornillos expansores con sellador para mayor seguridad en zonas de vientos fuertes.
¿El ángulo de 20° es adecuado para mi ubicación?
El ángulo de 20° es óptimo para la zona centro de México (CDMX, Querétaro, Guadalajara, Puebla - latitudes 19-21°N), ofreciendo producción anual balanceada. Para ubicaciones en norte del país (latitud 25-30°N) se recomienda 25-30°, y para sur (15-18°N) de 15-18°. Consulte con su instalador solar para confirmar el ángulo ideal según su latitud.
¿Cuánto espacio necesito en mi techo para instalar este kit?
La huella de instalación es aproximadamente 5.2m x 2.2m (11.44 m²) para la configuración 2x4. Debe considerar espaciado adicional de 50-80cm perimetral para mantenimiento y evitar sombreado de muros o pretiles. El espaciado entre filas está calculado en el diseño para evitar auto-sombreado a 20°.
¿Incluye el kit las grapas para todos los paneles?
Sí, el kit NXT-SM2X4-1303 incluye tanto grapas mid-clamp (para sujeción intermedia entre paneles) como end-clamp (para bordes exteriores) en cantidad exacta para 8 módulos. También incluye toda la tornillería de acero inoxidable necesaria para ensamble completo.
¿Qué garantía tiene la estructura de montaje?
ALUMINEXT ofrece garantía de 10 años contra defectos de fabricación en perfiles de aluminio y herrajes. La vida útil del sistema es de 25+ años. El aluminio 6063-T5 con tratamiento anticorrosivo mantiene propiedades estructurales durante toda la vida del sistema fotovoltaico.
