Kit Organizador Vertical Cable Sencillo 45U Rack 19" Negro LINKEDPRO LPVM45KIT
- SKU / Modelo: LPVM45KIT
- Marca: LINKEDPRO
- Categoría: Accesorios para Racks y Gabinetes
- Garantía: 1 año
Precio normal:
$ 2,118.99 MXN
Precio en oferta
$ 1,654.99MXN
Envío calculado al finalizar la compra.
437 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

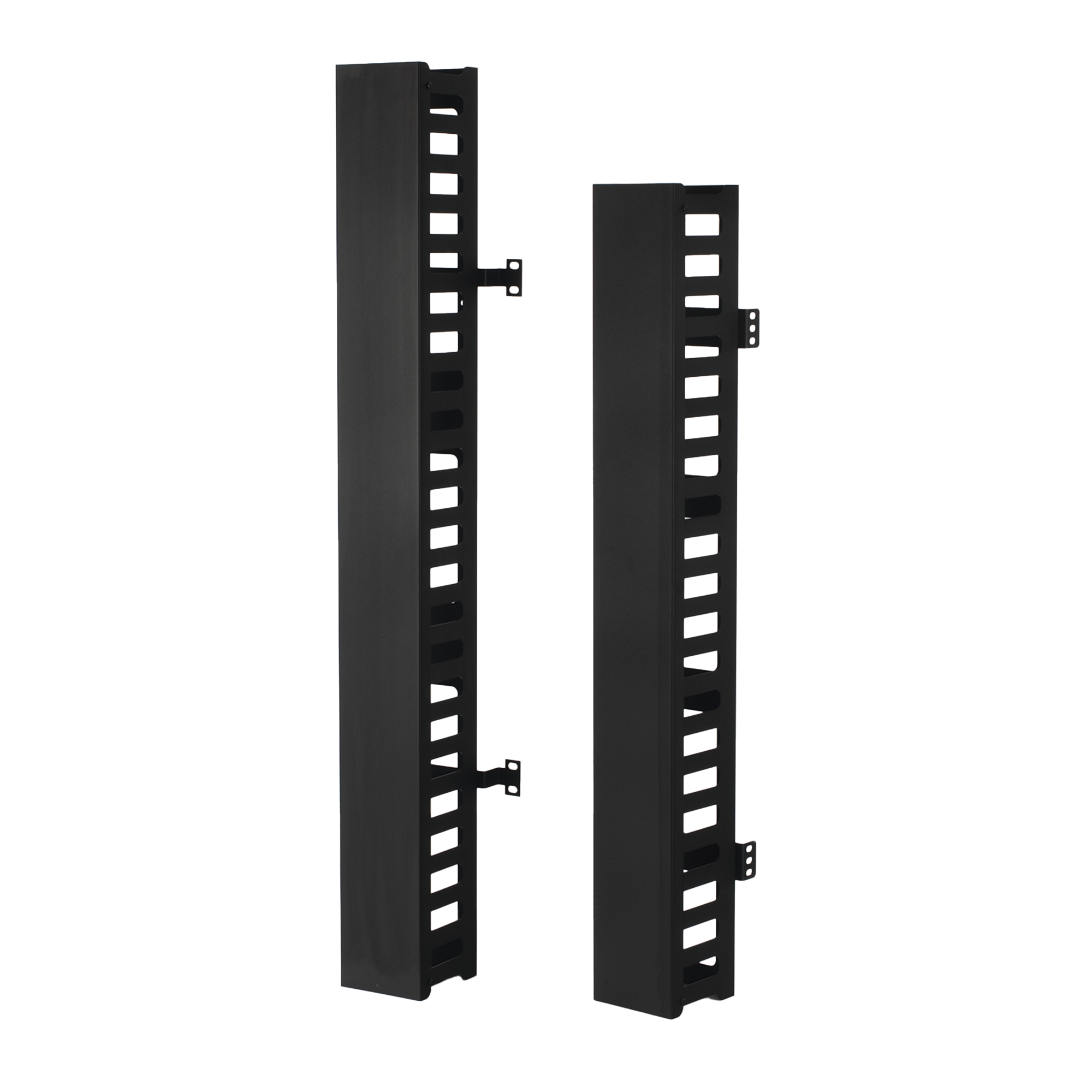

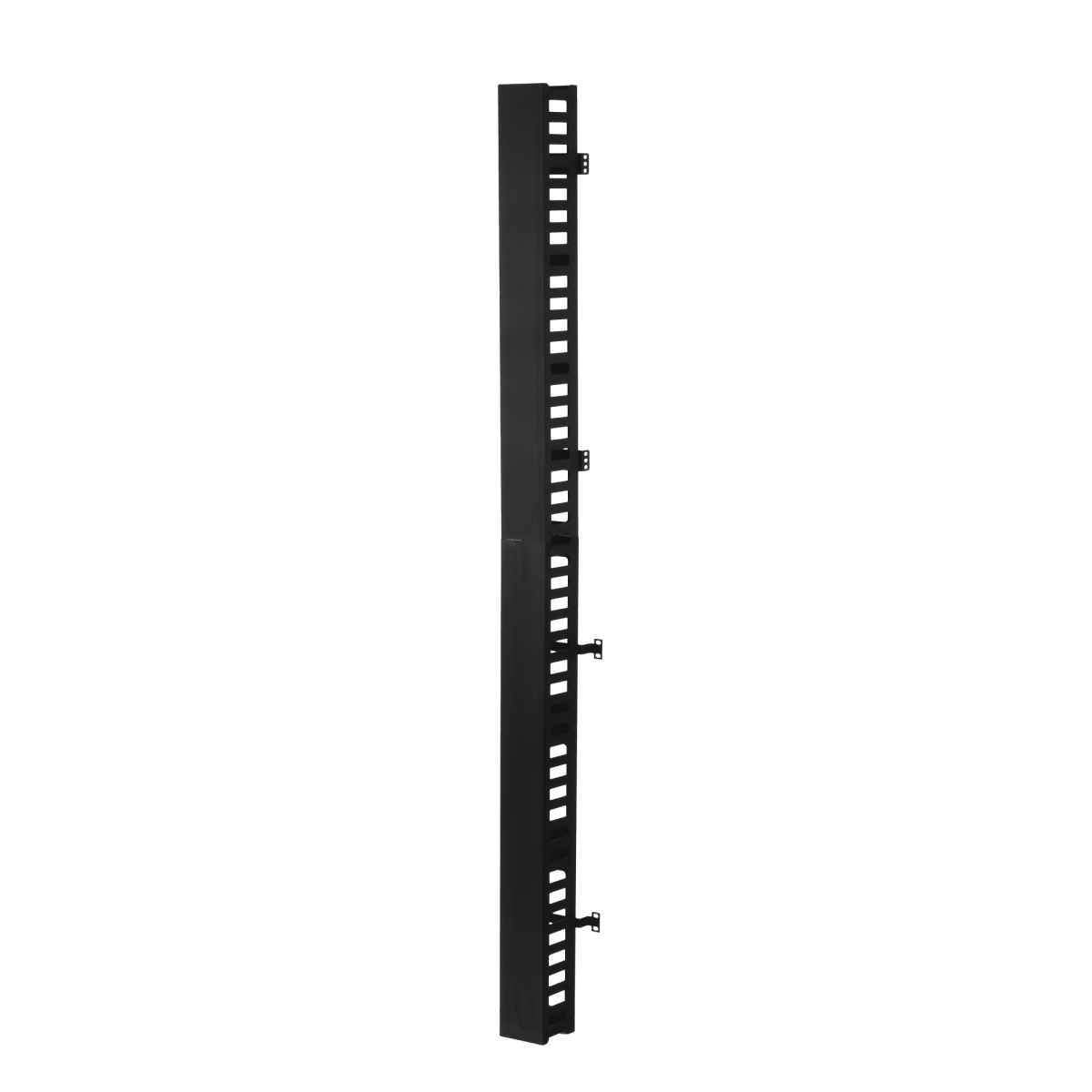

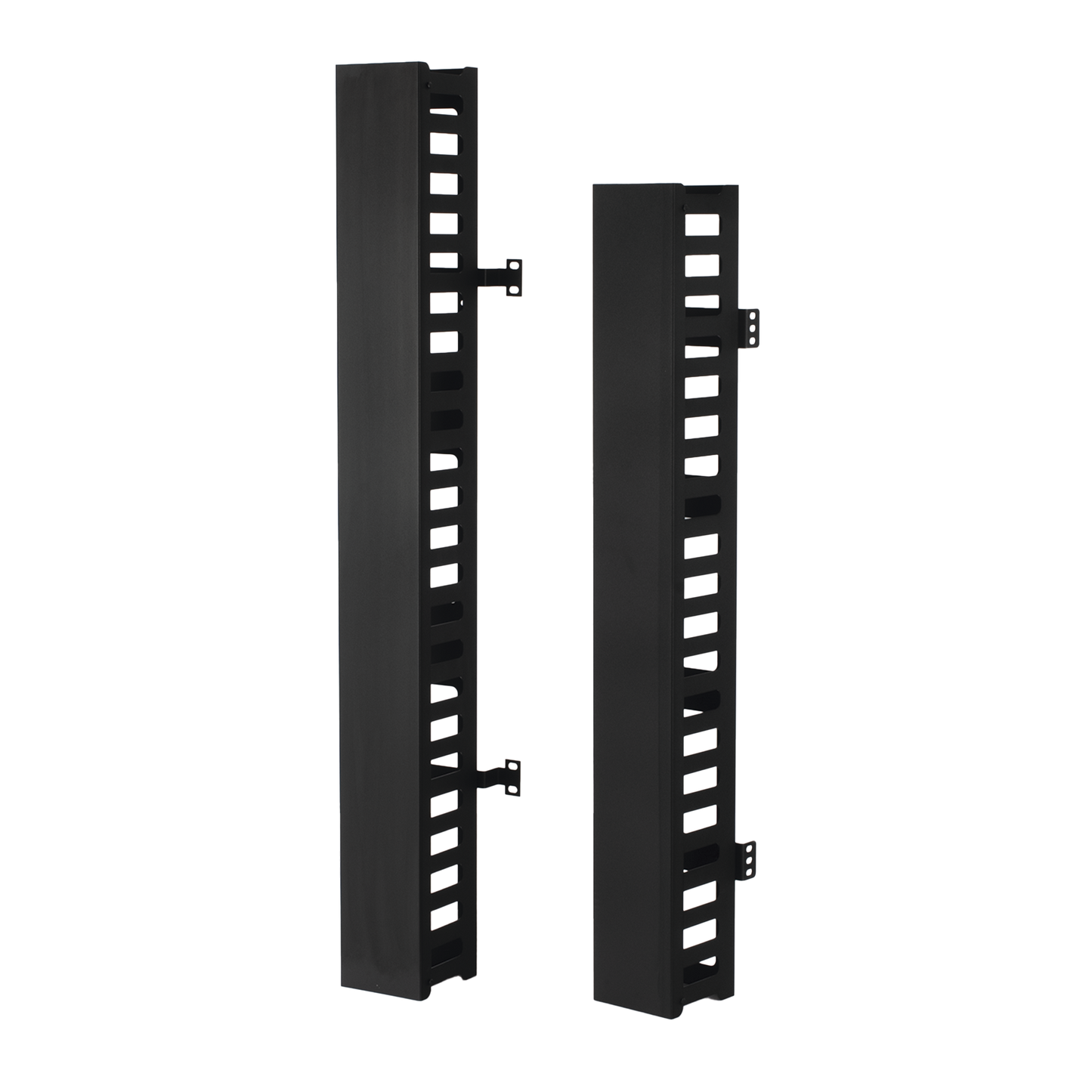

Kit Organizador Vertical de Cable Sencillo para Rack EIRL-5545
Modelo LPVM45KIT | Marca LINKEDPRO
Organizador VerticalMontaje en Rack 19"Canal Sencillo45UKit Completo
El Kit Organizador Vertical LPVM45KIT de LINKEDPRO es una solución profesional de gestión de cableado diseñada para racks de 19 pulgadas estándar (EIA-310-D), con capacidad para 45U de altura efectiva. Este organizador vertical de canal sencillo permite el ruteo ordenado y seguro de cables de red Cat5e, Cat6, Cat6A, Cat7, cables de fibra óptica, cables coaxiales, y cables de alimentación, optimizando el flujo de aire y facilitando el mantenimiento en gabinetes de comunicaciones y centros de datos.
Fabricado en acero laminado en frío con tratamiento anticorrosivo y acabado en pintura electrostática negro mate, el LPVM45KIT cumple con normativas TIA-606-B para identificación de infraestructura de telecomunicaciones. Su diseño de canal sencillo vertical con anillos plásticos tipo D ofrece una capacidad de gestión de hasta 120 cables Cat6 simultáneamente, manteniendo el radio de curvatura mínimo requerido según TIA-568-C.2 (4 veces el diámetro del cable) para evitar degradación de señal.
Incluye herrajes de montaje frontal y lateral compatibles con racks abiertos y gabinetes cerrados, con tornillería completa M6 según estándar IEEE 802.3. La instalación lateral permite liberar espacio frontal para equipos activos, mientras que el montaje frontal facilita el acceso inmediato durante mantenimiento preventivo o correctivo en instalaciones de alta densidad.
Beneficios Principales
- Gestión profesional de cableado vertical en racks de 45U, optimizando espacio y reduciendo tiempos de instalación hasta 40% comparado con organizadores improvisados
- Canal sencillo con anillos tipo D que mantienen radio de curvatura certificado TIA-568-C.2, previniendo pérdida de paquetes y atenuación de señal en enlaces de 10 Gbps
- Construcción en acero laminado en frío calibre 18 (1.2mm) con recubrimiento anticorrosivo, garantizando durabilidad de +15 años en ambientes de datacenter
- Compatibilidad universal con racks 19" EIA-310-D de cualquier fabricante, incluyendo instalaciones existentes sin necesidad de adaptadores especiales
- Mejora del flujo de aire vertical en +25% al separar cableado de equipos activos, reduciendo temperatura interna del rack entre 3-5°C
- Kit completo con herrajes de montaje frontal y lateral, tornillería M6, anillos plásticos y guía de instalación rápida en español
- Facilita cumplimiento de normativas TIA-942 para centros de datos Tier III y Tier IV, requisito en auditorías de infraestructura crítica
- Diseño modular permite expansión vertical apilando múltiples unidades para racks de 47U o 52U mediante conectores de alineación incluidos
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | LPVM45KIT |
| Marca | LINKEDPRO |
| Tipo de Organizador | Vertical Canal Sencillo |
| Altura Efectiva | 45U (1U = 44.45mm / 1.75") |
| Altura Total | 2000.25mm (78.75") |
| Ancho de Montaje | 19" (482.6mm) EIA-310-D |
| Profundidad del Canal | 155mm (6.1") |
| Ancho del Canal | 80mm (3.15") sencillo |
| Material | Acero laminado en frío calibre 18 (1.2mm) |
| Acabado | Pintura electrostática negro mate RAL 9005 |
| Tratamiento Anticorrosivo | Fosfatizado previo + recubrimiento en polvo |
| Capacidad de Cables | 120 cables Cat6 / 90 cables Cat6A |
| Anillos de Gestión | Plásticos tipo D cada 2U (22 anillos) |
| Montaje | Frontal o Lateral en rack 19" |
| Tornillería Incluida | M6 x 12mm (48 piezas) + arandelas |
| Carga Máxima | 35 kg distribuidos |
| Temperatura de Operación | -10°C a +60°C |
| Humedad Relativa | 5% a 95% sin condensación |
| Cumplimiento de Normas | TIA-606-B, TIA-942, EIA-310-D, IEEE 802.3 |
| Aplicación | Datacenters, salas de telecomunicaciones, NOC, IDF/MDF |
| Garantía | 5 años contra defectos de fabricación |

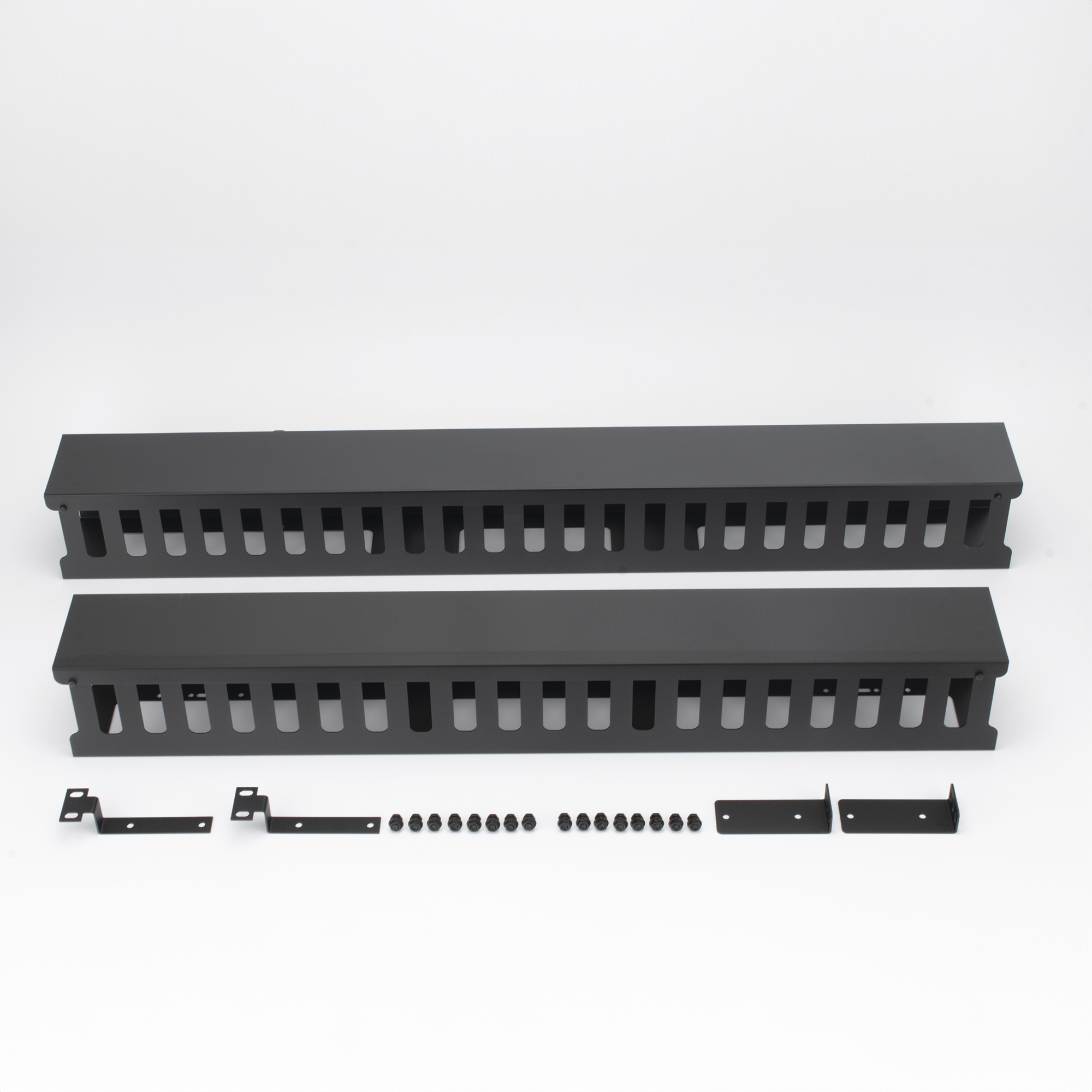

Contenido del Paquete
1x Organizador Vertical 45U Canal Sencillo22x Anillos Plásticos Tipo D2x Rieles de Montaje Lateral2x Soportes de Montaje Frontal48x Tornillos M6 x 12mm48x Arandelas Planas M64x Conectores de Alineación Vertical1x Guía de Instalación Rápida1x Plantilla de Marcado para Taladro
Aplicaciones Recomendadas
🏢 Centros de Datos EmpresarialesGestión de cableado estructurado Cat6A/Cat7 en racks de servidores y switches core, cumpliendo TIA-942 Tier III para uptime 99.982%
🔌 Salas de Telecomunicaciones IDF/MDFOrganización vertical de patchcords, cables troncales de fibra óptica y cables de administración en distribuidores intermedios y principales
🌐 NOC y Salas de MonitoreoSeparación de cableado de red, KVM, video IP y alimentación redundante en gabinetes de equipos de misión crítica
🏭 Automatización IndustrialGestión de cables de control Ethernet/IP, Profinet y DeviceNet en racks de PLC y HMI, protegiendo contra interferencia electromagnética
🎓 Campus Universitarios y EscuelasOrganización de backbone de cableado horizontal en closets de telecomunicaciones según estándares TIA-606-B para identificación
🏥 Infraestructura MédicaRuteo certificado de cables de red hospitalaria HL7/DICOM, sistemas PACS y equipamiento biomédico en salas de equipos
Productos Complementarios
Organizador Horizontal 1U o 2UComplementa gestión vertical con ductos frontales para patchcords de conexión entre switches y paneles de parcheo
Panel de Parcheo Cat6A 24 o 48 PuertosPunto de terminación para cableado estructurado organizado verticalmente, certificado para 10GBASE-T
Cinchos Velcro ReutilizablesSujeción de mazos de cables en anillos tipo D sin dañar chaqueta exterior, permitiendo reorganización sin cortar
Etiquetas Identificadoras TIA-606-BSistema de identificación de cables y circuitos según normativa para documentación de infraestructura
Preguntas Frecuentes
¿Este organizador es compatible con racks de otras marcas además de LINKEDPRO?
Sí, el LPVM45KIT cumple con estándar universal EIA-310-D para racks de 19 pulgadas, garantizando compatibilidad con cualquier fabricante (Tripp-Lite, APC, Panduit, Hubbell, Great Lakes, etc.). Los barrenos de montaje siguen espaciamiento estándar de 15.875mm (5/8") vertical según IEEE 802.3, permitiendo instalación en racks abiertos de 2 y 4 postes, así como gabinetes cerrados con rieles roscados o de inserción rápida tipo jaula.
¿Puedo instalar dos organizadores lado a lado en el mismo rack para mayor capacidad?
Sí, el diseño permite instalación dual (uno en cada lateral del rack) para gestión de cableado de alta densidad. En configuración dual se logra capacidad de hasta 240 cables Cat6 en un solo rack de 45U. Esta configuración es común en centros de datos donde se requiere separar físicamente cableado de red (lado izquierdo) de cables de alimentación y administración (lado derecho), cumpliendo mejores prácticas de TIA-942 para reducción de interferencia electromagnética y facilitar auditoría de cambios.
¿Qué tipo de tornillos necesito si mi rack tiene barrenos roscados métricos M6?
El kit incluye tornillería completa M6 x 12mm (48 piezas) con arandelas planas, compatibles con barrenos roscados métricos estándar. Si tu rack utiliza sistema de inserción rápida tipo jaula (cage nuts), puedes usar los mismos tornillos M6 incluidos. Para racks con barrenos cuadrados de 9.5mm (3/8") necesitarás adquirir jaulas M6 por separado (no incluidas). La mayoría de racks modernos utilizan sistema métrico M6, pero racks antiguos americanos pueden requerir tornillos 12-24 UNC.
¿Los anillos plásticos tipo D vienen fijos o puedo reposicionarlos según necesidad?
Los 22 anillos tipo D vienen preinstalados cada 2U (90mm) según mejores prácticas de gestión de cableado TIA-568-C.2, pero pueden reposicionarse deslizándolos verticalmente a través de ranuras continuas en el canal. Esto permite ajustar espaciamiento según densidad real del cableado: intervalos de 1U para alta densidad (+80 cables) o 3U para baja densidad (-40 cables). Los anillos se aseguran con tornillos Phillips #6 en posición deseada, permitiendo reorganización sin necesidad de herramientas especiales.
¿Este organizador soporta el peso de cables de fibra óptica troncales con conectores MTP/MPO?
¿Cuál es la diferencia entre montaje frontal y lateral, y cuál debo elegir?
Montaje frontal instala el organizador en la cara delantera del rack, ideal cuando necesitas acceso visual inmediato al cableado y realizas cambios frecuentes (salas de producción, NOC). Consume 80mm de espacio frontal pero facilita seguimiento de circuitos. Montaje lateral instala en los rieles verticales del rack, liberando completamente el frente para equipos activos, recomendado para alta densidad de switches/servidores donde cada U es crítica. En datacenters Tier III/IV se prefiere montaje lateral para maximizar densidad de equipos por rack, mientras que en IDFs con cambios diarios se prefiere frontal para rapidez de intervención.
📎 Descargas:📄 Ficha Técnica
