Kit Panel de Alarma Inalámbrico 40 Zonas 3 Particiones Teclado 6160RF Sensor 2 Contactos Control Honeywell Home VISTA48ECORF/6160RF
- SKU / Modelo: VISTA48ECORF/6160RF
- Marca: HONEYWELL HOME RESIDEO
- Categoría: Paneles de Alarma y Accesorios
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Kit Panel de Alarma 40 Zonas Inalámbricas 3 Particiones Teclado-Receptor 6160RF Sensor de Movimiento 2 Contactos Magnéticos Control Remoto
Modelo VISTA48ECORF/6160RF · HONEYWELL HOME RESIDEO
El kit VISTA48ECORF/6160RF de HONEYWELL HOME RESIDEO es un panel de alarma VISTA-48 con teclado-receptor inalámbrico 6160RF integrado, pensado para residencias y pequeños comercios. Administra hasta 40 zonas inalámbricas de la serie 5800, 3 particiones independientes y un registro de 250 eventos, con batería de respaldo de 4 Ah y transformador de 16.5 VCA.

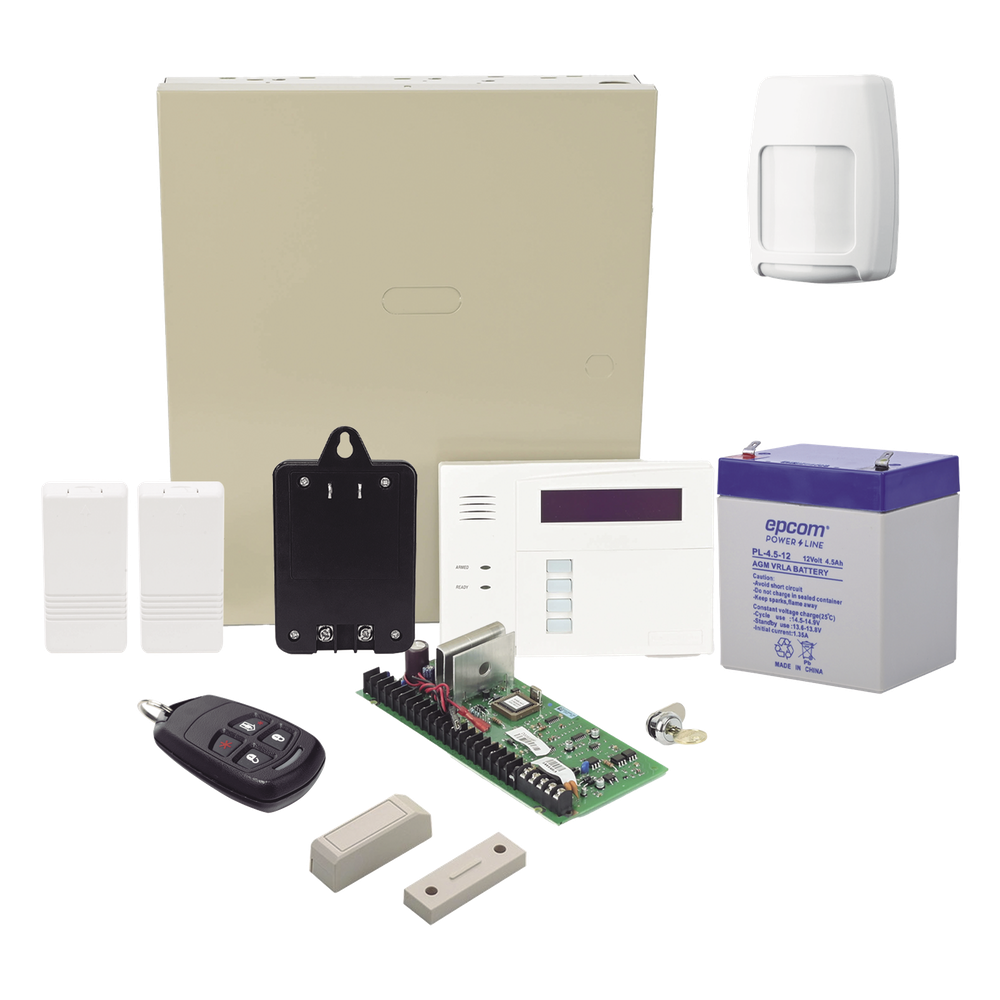

Dentro de la categoría de paneles de alarma y sistemas de seguridad, el VISTA48ECORF/6160RF funciona como un kit listo para arrancar: trae un sensor de movimiento 5800PIR, dos contactos magnéticos 5816 y un control remoto 5834. Al ser inalámbrico, evita tender cable hacia sensores y contactos, lo que reduce obra civil en casas y locales ya terminados.
El panel VISTA-48 soporta hasta 48 zonas de protección más 16 zonas de llaves vía radio, 48 códigos de usuario, 32 calendarios y comunicación con la central de monitoreo en formatos como ADEMCO Contact ID. Por su arquitectura permite crecer con consolas, expansores de zona y módulos de relés compatibles.
¿Cómo funciona y para qué sirve?
Un panel de alarma es la unidad central que recibe el estado de los sensores, decide si se trata de una alarma según el tipo de zona programado y activa sirena, relés y comunicador. En los sistemas inalámbricos, un receptor de radio recibe las señales de transmisores como contactos magnéticos, detectores de movimiento y llaves, y las convierte en zonas del panel. En el VISTA48ECORF/6160RF el receptor va integrado en el teclado 6160RF.
Cada transmisor se registra por número de serie y número de lazo en una zona, con un tipo de sensor (por ejemplo RF supervisado o botón sin supervisión). Los transmisores supervisados envían una señal periódica; si el panel no la recibe en 12 horas, la consola muestra COMPROBAR. Por eso conviene hacer la prueba Pasa/No Pasa antes de fijar cada sensor.
Las particiones dividen la instalación en áreas independientes, como si cada una tuviera su propio panel. Con las 3 particiones del VISTA-48 se puede, por ejemplo, separar casa y negocio, o usar un área común como vestíbulo. Frente a un panel cableado, el esquema inalámbrico ahorra canalización, aunque exige cuidar la ubicación del receptor lejos de metales e interferencias.
Beneficios Principales
- Teclado y receptor en uno: El 6160RF integra el receptor RF, de modo que no hay que instalar y cablear un receptor aparte.
- Hasta 40 zonas inalámbricas: Permite sumar sensores y contactos sin tender cable, con espacio para crecer conforme la instalación lo requiera.
- 3 particiones independientes: Un solo panel protege tres áreas con usuarios y armado independientes.
- Kit con sensores incluidos: Trae sensor de movimiento 5800PIR, dos contactos 5816 y control remoto 5834 para empezar a operar de inmediato.
- Registro de 250 eventos: Facilita revisar alarmas, aperturas y cierres cuando se investiga un incidente.
- Comunicador integrado: Reporta a central de monitoreo con formatos como ADEMCO Contact ID.
- Respaldo con batería: Una vez encendido con CA, el panel sigue operando con la batería de 4 Ah durante un corte de energía.
- Crecimiento modular: Admite hasta 8 consolas, expansores de zona 4219/4229 y módulos de relés 4204 para ampliar el sistema.
Especificaciones Técnicas
General
| Tipo de producto | Kit de panel de alarma con teclado-receptor inalámbrico 6160RF |
| Marca | HONEYWELL HOME RESIDEO |
| Modelo | VISTA48ECORF/6160RF |
| Garantía | 3 años |
Zonas
| Zonas inalámbricas | Hasta 40 (receptor serie 5800) |
| Zonas de protección totales del panel | Hasta 48 zonas de protección más 16 zonas de llaves vía radio (zonas 49-64), total 64 zonas |
| Zonas cableadas básicas | 8 (zonas 1-8), con duplicación de zonas / doble balanceo |
| Zonas cableadas adicionales | Hasta 40 (zonas 9-48) con hasta 5 módulos expansores 4219/4229 |
| Tipos de zona configurables | Hasta 4 |
Funciones
| Particiones | 3 |
| Códigos de seguridad | Hasta 48 |
| Registro de eventos | 250 eventos |
| Calendarios | Hasta 32 |
| Macros de teclado | Hasta 4 |
| Teclas de función programables | 4 (A-D) |
Consolas
| Consolas direccionables | Hasta 8 (direcciones 16-23) |
| Pantallas Touch Screen (AUI) | Hasta 2 adicionales (Symphony, 6270) |
Comunicación
| Formatos de comunicación | 3+1/4+1 ADEMCO B/V y Radionics (estándar y expandido), 4+2, ADEMCO Express, ADEMCO Contact ID, Robofon 8, Robofon Contact ID |
| Medio de comunicación alternativo (ACM) | Mediante conexión ECP a Ethernet TCP-IP Internet |
| Programación remota | Bidireccional con software Compass y módem CIA/CIA-EU |
| Informes a buscas (pagers) | Hasta 3 localizadores |
Salidas
| Salida de alarma (sirena) | 12 VCC, 2 A (limitada por circuito de corriente limitada) |
| Salida de alimentación auxiliar | 12 VCC, 600 mA máximo |
| Salidas de relé / dispositivos | Hasta 16 relés o dispositivos de portadora de línea (X-10), más 2 salidas de voltaje (triggers) en placa |
| Funciones de salida | Hasta 48 |
Eléctricas
| Alimentación | 16.5 VCA, transformador de 25 VA mínimo (120 VCA o 230 VCA en primario) |
| Batería de respaldo | 12 VCC, 4 Ah mínimo, tipo ácido sellado recargable |
| Voltaje de carga | 13.8 VCC |
| Fusible de batería | 3 A |
| Resistencia máxima de zona | 300 ohmios (zonas 1-8, excluyendo RFL) |
Físicas
| Dimensiones del panel (gabinete) | 318 x 368 x 76 mm |
| Peso | 1.50 kg |
RF
| Alcance nominal del receptor RF | 67 m (distancia nominal de detección de transmisores) |
Kit
| Sensor de movimiento inalámbrico | 5800PIR |
| Contactos magnéticos inalámbricos | 2 piezas 5816 |
| Control remoto inalámbrico | 5834 |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Monte el gabinete en una pared sólida, limpia y seca, no fácilmente accesible, y no lo instale cerca ni sobre objetos metálicos: reducen el alcance RF.
No ubique el panel en un área con interferencias RF; un LED del receptor encendido de forma frecuente o prolongada las delata.
El panel no se enciende solo con batería: conecte primero el transformador y después la batería.
La batería se desconecta del sistema cuando su voltaje baja de 9 VCC.
El transformador debe ser de 16.5 VCA, 25 VA, con cable de hasta 76 m en sección de 1.2 mm; no conecte la CA mientras realiza cableado.
La salida de sirena no debe superar 2 A y requiere batería instalada; la salida auxiliar entrega máximo 600 mA.
Cada consola debe tener una dirección única, empezando en la 16.
Los transmisores de mano no envían señales de supervisión.
Ejecute la prueba Pasa/No Pasa antes de fijar los transmisores de forma permanente.
Ningún sistema de alarma ofrece protección garantizada; pruebe el sistema semanalmente.
