  • Kit Pararrayo Completo Punta Aluminio Radio 160m Nivel III TOTAL GROUND KIT-MASTER-01-V2

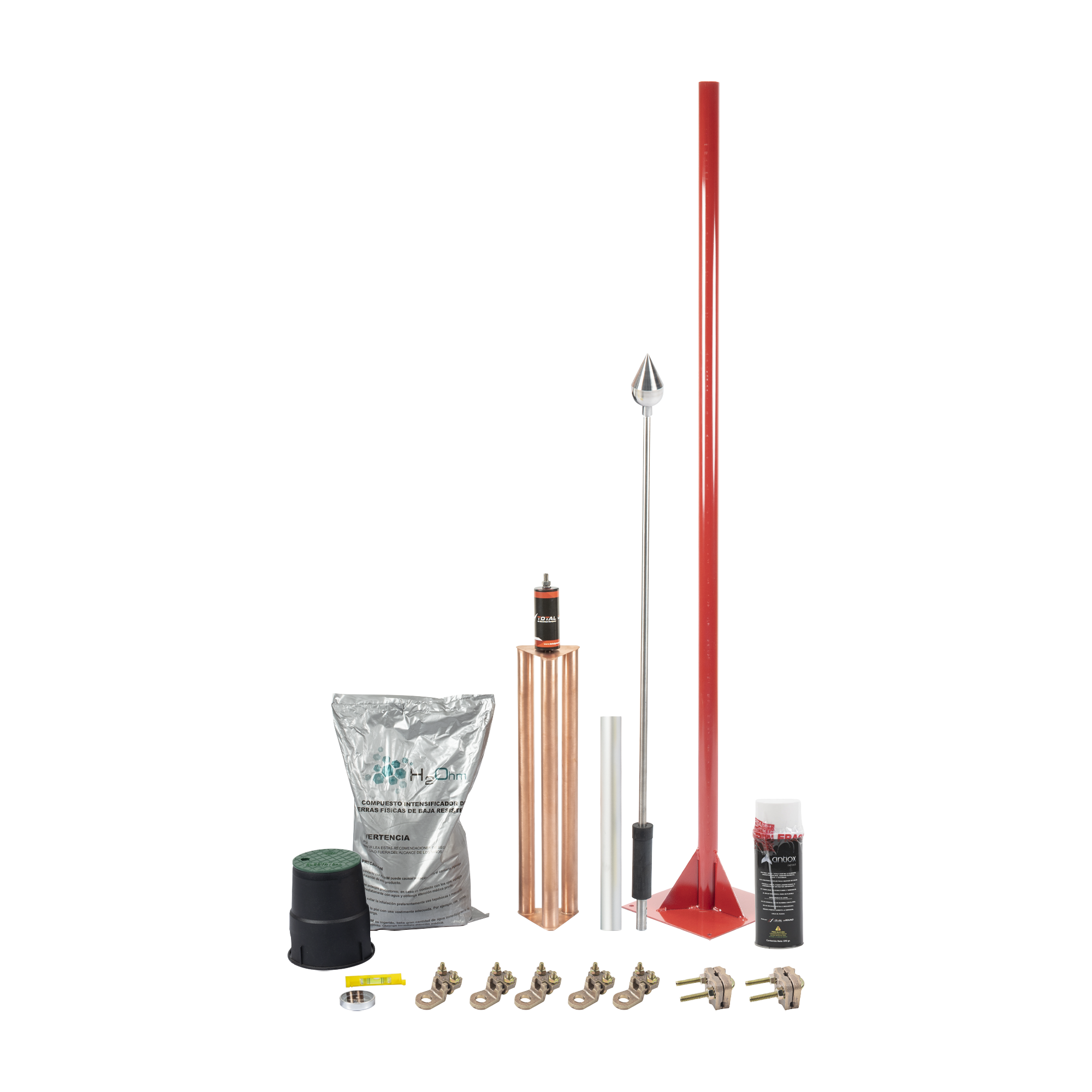

Kit Pararrayo con Punta en Aluminio con Accesorios para Protección de Diámetro de 160 m.

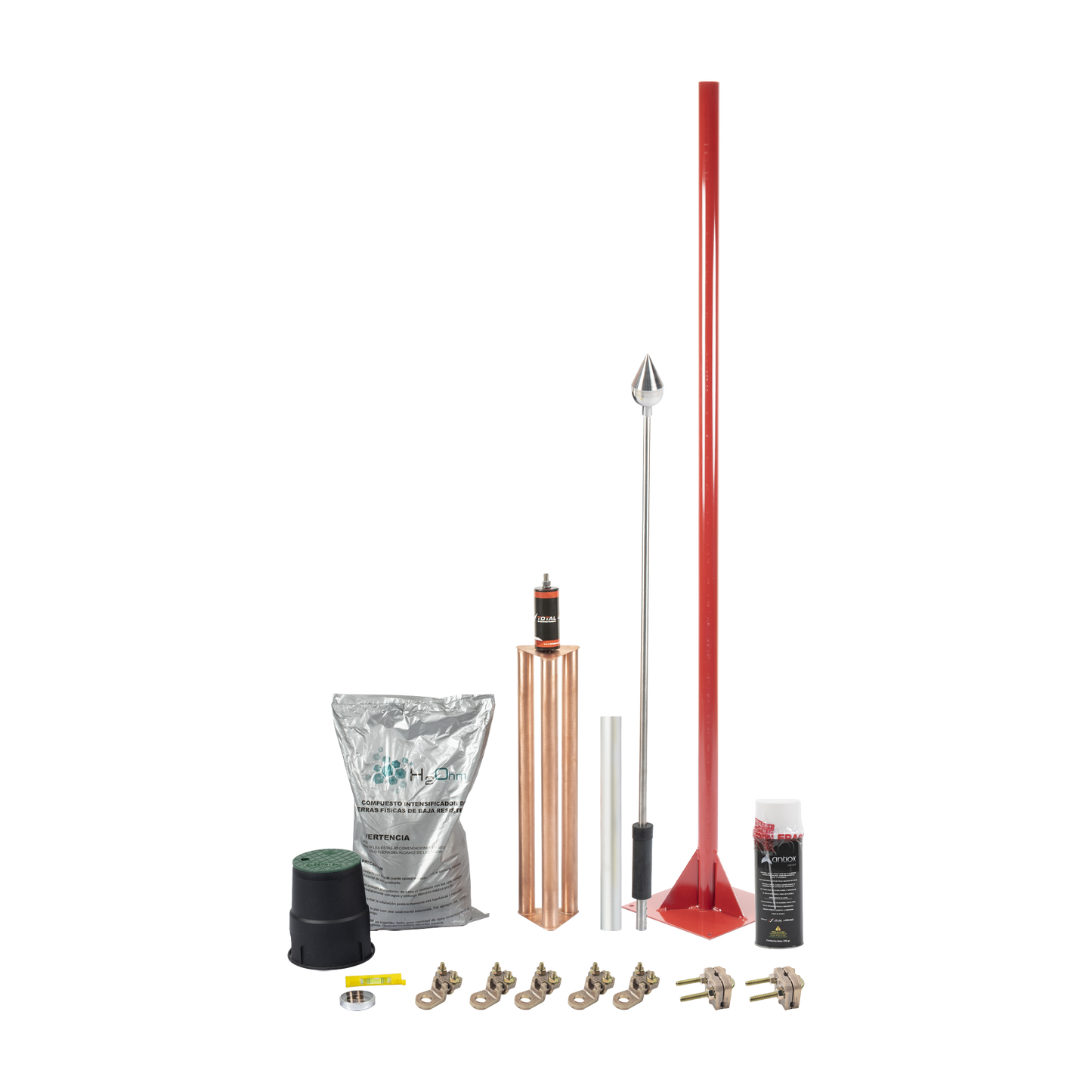

Kit Pararrayo con Punta en Aluminio con Accesorios para Protección de Diámetro de 160 m.
Agotado

Kit Pararrayo Completo Punta Aluminio Radio 160m Nivel III TOTAL GROUND KIT-MASTER-01-V2

Precio normal: $ 52,811.99 MXN
Precio en oferta
$ 41,258.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Kit Pararrayo con Punta en Aluminio con Accesorios para Protección de Diámetro de 160 m

Modelo: KIT-MASTER-01-V2 | Marca: TOTAL GROUND

Radio Protección 160mPunta AluminioKit CompletoInstalación ProfesionalNorma NFC 17-102

El Kit Pararrayo KIT-MASTER-01-V2 de TOTAL GROUND es un sistema integral de protección atmosférica diseñado para proteger estructuras residenciales, comerciales e industriales contra descargas eléctricas directas mediante un radio de cobertura de 160 metros de diámetro según norma NFC 17-102 Nivel III, utilizando una punta captadora de aluminio de alta conductividad con sistema de ionización pasiva que garantiza disipación de cargas a tierra con resistencia menor a 10 Ohm según IEEE 142 y NOM-001-SEDE.

Este kit profesional incluye todos los componentes necesarios para una instalación completa de pararrayos: punta captadora de aluminio con terminal roscado, cable de cobre desnudo calibre 2 AWG para conductor de bajada, varillas de tierra de acero-cobre de alta eficiencia, conectores bimetálicos tipo AB, abrazaderas de sujeción, soportes de montaje y accesorios de fijación para mástil, ofreciendo una solución llave en mano que cumple con normativas internacionales IEC 62305 y mexicanas NOM-022-STPS para sistemas de protección contra rayos.

Ideal para protección de edificios, antenas de telecomunicaciones, naves industriales, bodegas, instalaciones petroleras, subestaciones eléctricas, torres de comunicación y estructuras expuestas a alta incidencia de descargas atmosféricas. El sistema de pararrayos pasivo con punta simple en aluminio garantiza durabilidad superior a 25 años sin mantenimiento en ambientes costeros y corrosivos gracias a la resistencia a la oxidación del material aeronáutico.

Beneficios Principales

  • Radio de protección de 160 metros de diámetro, equivalente a un área de cobertura de 20,096 m² bajo criterio de esfera rodante de 60m según IEC 62305-3
  • Punta captadora fabricada en aluminio aeronáutico de alta pureza con conductividad superior a 35 MS/m, resistente a corrosión y oxidación
  • Sistema de ionización pasiva de alta eficiencia que facilita la captura temprana del trazador ascendente durante tormentas eléctricas
  • Kit completo con todos los accesorios de instalación: cable de bajada, varillas cooperweld, conectores certificados y herrajes de montaje
  • Cumple con normativas internacionales IEC 62305, NFC 17-102, IEEE 142 y normas mexicanas NOM-001-SEDE y NOM-022-STPS
  • Instalación profesional facilitada con sistema de ensamble modular y componentes precalibrados para rápida puesta en servicio
  • Resistencia a tierra inferior a 10 Ohm garantizada mediante sistema de varillas cooperweld de alta eficiencia y conductor de cobre calibre 2 AWG
  • Durabilidad superior a 25 años sin mantenimiento correctivo en ambientes industriales, costeros y alta contaminación
  • Protección nivel III según NFC 17-102 para estructuras con riesgo medio-alto de impacto directo de rayos

Especificaciones Técnicas

Característica Especificación
Radio de Protección 160 metros de diámetro
Área de Cobertura 20,096 m² (método esfera rodante 60m)
Nivel de Protección Nivel III según NFC 17-102
Tipo de Punta Simple pasiva con terminal roscado
Material Punta Captadora Aluminio aeronáutico alta pureza
Conductividad Punta >35 MS/m (mega Siemens por metro)
Sistema de Protección Ionización pasiva punta simple
Componente Descripción
Cable Conductor Bajada Cobre desnudo calibre 2 AWG (33.6 mm²)
Longitud Cable Incluido Según requerimiento instalación (verificar)
Varillas de Tierra Cooperweld acero-cobre 5/8" x 1.8m
Conectores Bimetálicos tipo AB cobre-aluminio
Abrazaderas Acero inoxidable para mástil y bajada
Soportes de Montaje Herrajes para fijación en mástil/torre
Sistema de Ensamble Modular con tornillería inoxidable
Normativa Cumplimiento
IEC 62305 Protección contra rayos - Partes 1-4
NFC 17-102 Norma francesa protección atmosférica
IEEE 142 Práctica recomendada sistemas tierra
NOM-001-SEDE Instalaciones eléctricas México
NOM-022-STPS Electricidad estática México
Resistencia Tierra <10 Ohm según IEEE 142
Característica Operativa Valor
Temperatura Operación -40°C a +80°C
Resistencia Viento Hasta 180 km/h
Resistencia Corrosión Clase C5-M según ISO 12944
Vida Útil Estimada >25 años sin mantenimiento
Peso Total Kit Aprox. 15-20 kg (verificar)
Altura Instalación Típica 3-20 metros sobre nivel techo

Contenido del Paquete

⚡ 1x Punta Captadora Aluminio Terminal Roscado🔌 1x Cable Cobre Desnudo 2 AWG Longitud Instalación🔩 Varillas Cooperweld 5/8" x 1.8m (cantidad según diseño)🔗 Conectores Bimetálicos Tipo AB🛠️ Abrazaderas Acero Inoxidable Sujeción📐 Soportes Montaje para Mástil⚙️ Herrajes y Tornillería Instalación📋 Manual Instalación y Certificación

Aplicaciones Recomendadas

🏢 Edificios Comerciales e IndustrialesProtección integral de naves industriales, bodegas, almacenes, centros de distribución y complejos manufactureros contra impactos directos de rayos
📡 Torres y Antenas TelecomunicacionesSistemas de protección para torres de telefonía celular, antenas de radio FM/AM, enlaces microondas y estructuras de comunicaciones
⚡ Subestaciones EléctricasProtección de subestaciones, transformadores, tableros de distribución y equipos eléctricos de media y alta tensión
🏭 Instalaciones PetrolerasProtección de tanques de almacenamiento, estaciones de bombeo, plataformas y áreas clasificadas con riesgo de explosión
🏘️ Desarrollos ResidencialesProtección de fraccionamientos, condominios, casas habitación y edificios de departamentos en zonas de alta incidencia de tormentas
⛪ Edificios Patrimoniales e HistóricosSistemas de protección no invasivos para iglesias, monumentos, museos y construcciones de valor histórico-cultural
🏥 Hospitales e Instalaciones CríticasProtección de hospitales, clínicas, centros de datos, bancos y edificios que requieren continuidad operativa 24/7
🌾 Instalaciones AgroindustrialesProtección de silos, naves avícolas, invernaderos, granjas y equipos de procesamiento agrícola en campo abierto

Productos Complementarios

Mástil Telescópico GalvanizadoTubo telescópico de acero galvanizado 3-6 metros para montaje de punta captadora en techos y azoteas
Varillas Cooperweld AdicionalesVarillas de tierra acero-cobre 5/8" x 2.4m o 3.0m para mejorar resistencia de tierra en suelos de alta resistividad
Compuesto Electrolítico GEMCompuesto químico reductor de resistencia de tierra tipo bentonita para tratamiento de pozos a tierra
Medidor de Resistencia de TierraTelurómetro digital 3 terminales para verificación y certificación de sistema de tierra según norma
Supresor de Picos TrifásicoProtector de sobretensiones transitorias clase II para tablero eléctrico 20-40kA complemento protección interna
Cable Cobre Desnudo 2/0 AWGConductor de cobre desnudo calibre mayor para instalaciones con alturas superiores a 20 metros
Conectores Cadweld ExotérmicosConectores de soldadura exotérmica para uniones permanentes de alta conductividad en sistemas críticos
Caja Registro Inspección TierraCaja de concreto o polímero para punto de medición y conexión del sistema de tierra física

Preguntas Frecuentes

¿Qué área cubre el radio de protección de 160 metros?
El radio de protección de 160 metros de diámetro cubre un área aproximada de 20,096 metros cuadrados (2 hectáreas). Este cálculo se basa en el método de la esfera rodante de 60 metros según IEC 62305-3 para nivel de protección III. El área efectiva real puede variar según la altura de instalación de la punta captadora, la topografía del terreno y la presencia de estructuras adyacentes.
¿Se requiere instalación profesional o puedo instalarlo yo mismo?
Se requiere instalación profesional realizada por personal capacitado en sistemas de protección atmosférica. La instalación incorrecta puede resultar en protección inadecuada, fallas de continuidad eléctrica, o riesgos de seguridad. Es obligatorio realizar medición de resistencia de tierra con telurómetro certificado y emitir certificado de instalación conforme a NOM-001-SEDE y NOM-022-STPS. Se recomienda contratar empresa instaladora certificada con póliza de responsabilidad civil.
¿Qué mantenimiento requiere el sistema de pararrayos?
El sistema requiere inspección visual semestral para verificar integridad de conexiones, ausencia de corrosión en conectores, fijación correcta de abrazaderas y ausencia de daños mecánicos en el cable de bajada. Anualmente se debe medir la resistencia de tierra con telurómetro (debe ser menor a 10 Ohm). Después de cada impacto directo de rayo es obligatorio inspeccionar todo el sistema, medir continuidad eléctrica y verificar que no existan daños en punta captadora, conductor o sistema de tierra.
¿Cuál es la diferencia entre pararrayos pasivo y activo (PDC)?
El pararrayos pasivo (como este kit) utiliza una punta simple de aluminio que captura descargas por efecto de campo eléctrico natural, tiene menor radio de protección pero no requiere energía ni mantenimiento electrónico. El pararrayos activo (PDC) genera iones mediante dispositivo electrónico y tiene mayor radio de protección (hasta 120m radio), pero requiere fuente de energía, mantenimiento periódico y es más costoso. Ambos tipos cumplen normativas internacionales; la selección depende del área a proteger y presupuesto disponible.
¿El kit incluye el mástil de soporte?
No, el mástil o tubo de soporte NO está incluido en el kit. Debe adquirirse por separado según la altura de instalación requerida. Se recomienda mástil telescópico de acero galvanizado de 3 a 6 metros de altura para instalaciones residenciales/comerciales, o mástil tipo monopolo de mayor altura para aplicaciones industriales. El mástil debe fijarse firmemente a la estructura mediante base de concreto o anclajes estructurales para resistir vientos de hasta 180 km/h.
¿Cuántas varillas de tierra necesito instalar?
La cantidad de varillas de tierra depende de la resistividad del suelo. En suelos de baja resistividad (menor a 100 Ohm-metro) pueden ser suficientes 2-3 varillas en configuración triangular separadas 3 metros. En suelos de alta resistividad (mayor a 500 Ohm-metro) pueden requerirse 4-8 varillas en configuración radial o anillo, más tratamiento químico con compuesto GEM. El objetivo es lograr resistencia de tierra menor a 10 Ohm. Se recomienda estudio de resistividad de suelo previo a la instalación mediante método Wenner de 4 puntos.
¿Puedo conectar el pararrayos al mismo sistema de tierra del edificio?
¿El sistema protege también los equipos electrónicos internos?
El pararrayos externo protege la estructura contra impactos directos de rayos, pero NO protege directamente equipos electrónicos internos contra sobretensiones inducidas o transitorios eléctricos. Para protección integral se requiere sistema coordinado de supresores de picos (SPD) clase I en acometida principal, clase II en tableros secundarios y clase III en equipos críticos. La combinación de pararrayos externo + sistema de tierra de baja resistencia + supresores internos proporciona protección completa según IEC 62305-4 Zonas de Protección contra Rayos (LPZ).
