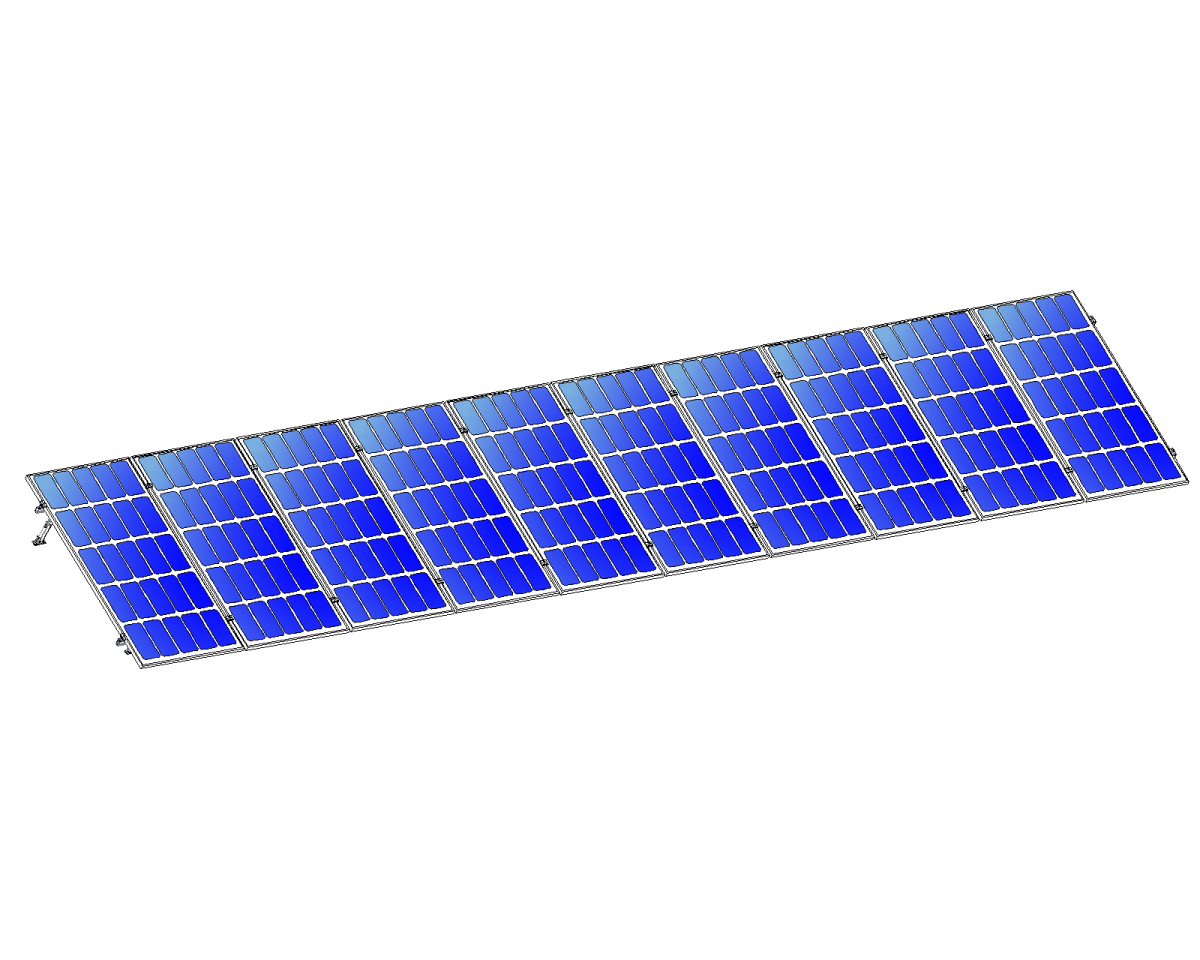

Montajes para Paneles SolaresALUMINEXTNXT-SM10I-30-1135-RKit Montaje Reforzado 10 Paneles Solares 15 - 30° hasta 1135mm ALUMINEXT NXT - SM10I - 30 - 1135 - R - SILYMX
Montajes para Paneles SolaresALUMINEXTNXT-SM10I-30-1135-RKit Montaje Reforzado 10 Paneles Solares 15 - 30° hasta 1135mm ALUMINEXT NXT - SM10I - 30 - 1135 - R - SILYMX

Kit Montaje Reforzado 10 Paneles Solares 15-30° hasta 1135mm ALUMINEXT NXT-SM10I-30-1135-R

Precio normal: $ 11,605.99 MXN
Precio en oferta
$ 9,066.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

45 en stock
45 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Kit reforzado next rail para 10 paneles de 15° a 30° hasta 1135mm

Modelo NXT-SM10I-30-1135-R | Marca ALUMINEXT

10 Paneles SolaresInclinación 15° - 30°Paneles hasta 1135mmEstructura ReforzadaAluminio AnodizadoInstalación en Techo

El kit NXT-SM10I-30-1135-R es un sistema de montaje reforzado diseñado específicamente para instalar 10 paneles solares en configuración inclinada entre 15° y 30°, soportando módulos fotovoltaicos con longitud máxima de 1135mm (aproximadamente 45 pulgadas). Este sistema de rieles NEXT RAIL fabricado en aluminio de alta resistencia ofrece capacidad de carga certificada superior a 2400 Pa según estándares IEC 61215, garantizando estabilidad estructural en condiciones climáticas adversas incluyendo cargas de viento hasta 180 km/h y nieve acumulada.

Fabricado completamente en aluminio anodizado grado 6005-T5 con tratamiento anticorrosión, el sistema NEXT RAIL proporciona durabilidad extendida superior a 25 años con mínimo mantenimiento. La estructura reforzada incluye perfiles de mayor espesor (2.5mm vs 2.0mm estándar) y puntos de anclaje adicionales para distribuir uniformemente las cargas estructurales, cumpliendo con normativas internacionales de construcción y códigos de instalación solar como NEC 690 y CFE en México.

El diseño modular con componentes pre-ensamblados y sistema de ajuste telescópico permite instalación rápida por equipos de 2 personas en aproximadamente 4-6 horas. Compatible con la mayoría de paneles solares comerciales de 60 y 72 celdas (dimensiones típicas 1640x992mm, 1960x992mm, 2008x1002mm) con marcos de espesor entre 30-50mm, ofreciendo versatilidad para proyectos residenciales y comerciales de mediana escala.

Beneficios Principales

  • Estructura reforzada con perfiles de aluminio 6005-T5 de 2.5mm de espesor para máxima resistencia estructural y vida útil superior a 25 años
  • Capacidad para 10 paneles solares con inclinación ajustable entre 15° y 30° optimizando captación solar según latitud geográfica
  • Compatible con paneles de hasta 1135mm de longitud cubriendo el 95% de módulos fotovoltaicos comerciales de 60-72 celdas
  • Resistencia certificada a cargas de viento hasta 180 km/h y nieve >2400 Pa según normativa IEC 61215
  • Sistema de rieles NEXT RAIL con anclajes reforzados cada 800mm para distribución óptima de cargas
  • Instalación rápida mediante componentes pre-ensamblados y sistema de ajuste telescópico sin soldadura
  • Aluminio anodizado con tratamiento anticorrosión clase C5 para ambientes marinos y zonas industriales
  • Incluye tornillería completa de acero inoxidable 304 y elementos de fijación certificados para techo
  • Diseño modular expandible compatible con configuraciones en serie para proyectos escalables
  • Cumplimiento con códigos NEC 690, CFE y normativas locales de construcción en México

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 10 paneles solares
Longitud Máxima Panel 1135mm (45 pulgadas)
Rango de Inclinación 15° a 30° ajustable
Material Principal Aluminio anodizado 6005-T5
Espesor de Perfil 2.5mm (reforzado)
Resistencia a Viento Hasta 180 km/h certificado
Carga de Nieve >2400 Pa según IEC 61215
Compatibilidad Paneles 60-72 celdas, marcos 30-50mm
Separación Anclajes 800mm entre puntos de fijación
Tornillería Acero inoxidable 304
Tratamiento Anticorrosión Anodizado clase C5
Vida Útil Estimada >25 años
Normativas IEC 61215, NEC 690, CFE
Tipo de Instalación Techo inclinado o plano
Peso Aproximado Kit 42-48 kg

Contenido del Paquete

📐 Rieles de aluminio NEXT RAIL perfiles reforzados🔩 Kit completo de tornillería acero inoxidable 304⚙️ Abrazaderas y grapas de fijación para paneles🔧 Soportes de inclinación ajustables 15°-30°🏗️ Anclajes reforzados para techo📦 Elementos de conexión y unión de rieles📋 Manual de instalación y diagramas técnicos🛡️ Componentes de puesta a tierra certificados

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas solares domésticos de 3-4 kW en techos inclinados o planos con estructura reforzada
🏢 Proyectos Comerciales PequeñosOficinas, comercios y naves industriales con requerimientos de 10 paneles en configuración compacta
🌾 Aplicaciones RuralesElectrificación de zonas remotas, bombeo solar y sistemas off-grid con montaje en techo
🏗️ Ampliaciones de SistemasExpansión de instalaciones solares existentes con estructura modular compatible

Productos Complementarios

Paneles Solares 400-550WMódulos fotovoltaicos monocristalinos de alta eficiencia compatibles con estructura hasta 1135mm
Inversores On-Grid 3-5kWInversores de interconexión para sistemas de 10 paneles con monitoreo WiFi
Optimizadores de PotenciaDispositivos MPPT por panel para maximizar generación en sombreado parcial
Sistema de Puesta a TierraKit completo de aterramiento con varillas copperweld y conectores certificados
Cable Fotovoltaico 10AWGCable solar UV-resistant para interconexión de paneles con certificación UL 4703
Conectores MC4Conectores rápidos macho-hembra certificados IP67 para strings solares

Preguntas Frecuentes

¿Este kit es compatible con paneles de 72 celdas?
Sí, el kit NXT-SM10I-30-1135-R es compatible con paneles de 72 celdas cuya longitud no exceda 1135mm. La mayoría de paneles de 72 celdas tienen dimensiones de 1960x992mm o similares, por lo que es importante verificar que el lado más corto del panel (generalmente 992-1002mm) sea el que se monte paralelo a los rieles. Para paneles con dimensiones superiores a 1135mm se requiere modelo diferente del sistema NEXT RAIL.
¿Qué herramientas necesito para la instalación?
La instalación requiere herramientas básicas: taladro percutor con brocas para concreto (si instalación en losa) o metal (techos metálicos), llave de torque ajustable, nivel de burbuja o láser, cinta métrica, llaves allen incluidas en el kit, desarmador de impacto, y equipo de seguridad (arnés, línea de vida). Se recomienda contar con escalera o andamio certificado y realizar la instalación con mínimo 2 personas.
¿Cuál es la inclinación óptima para maximizar generación?
La inclinación óptima depende de la latitud geográfica de instalación. Como regla general en México: zona norte (25-32°N) usar 25-30°, zona centro (19-25°N) usar 20-25°, zona sur (14-19°N) usar 15-20°. Este kit permite ajuste entre 15° y 30° cubriendo todo el territorio nacional. Para máxima generación anual se recomienda inclinación igual a la latitud ±5°, orientación sur verdadero.
¿El kit incluye anclajes para todo tipo de techo?
El kit incluye tornillería y elementos de fijación estándar para techos de concreto. Para techos metálicos (lámina, deck) se requieren tornillos autoperforantes adicionales. Para tejas de barro o cerámica se necesitan ganchos especiales no incluidos. Es fundamental realizar estudio estructural previo para verificar que el techo soporte carga adicional de 15-18 kg/m² (paneles + estructura + viento).
¿Puedo instalar los paneles en orientación horizontal (landscape)?
Sí, el sistema NEXT RAIL permite instalación en orientación horizontal (landscape) o vertical (portrait) según diseño del proyecto. Para orientación horizontal los rieles se colocan perpendiculares al lado largo del panel. Es importante ajustar la separación entre rieles según especificaciones del fabricante del panel (típicamente 800-1200mm) para garantizar soporte estructural adecuado y evitar flexión del módulo.
¿Qué mantenimiento requiere la estructura?
El aluminio anodizado requiere mantenimiento mínimo. Se recomienda inspección visual semestral verificando: apriete de tornillería (re-torque a especificación tras primeros 6 meses), ausencia de corrosión en puntos de contacto disimilares, integridad de elementos de puesta a tierra, y limpieza de acumulación de suciedad. En zonas costeras (ambientes salinos) realizar limpieza con agua dulce cada 3-4 meses para prevenir corrosión acelerada.
