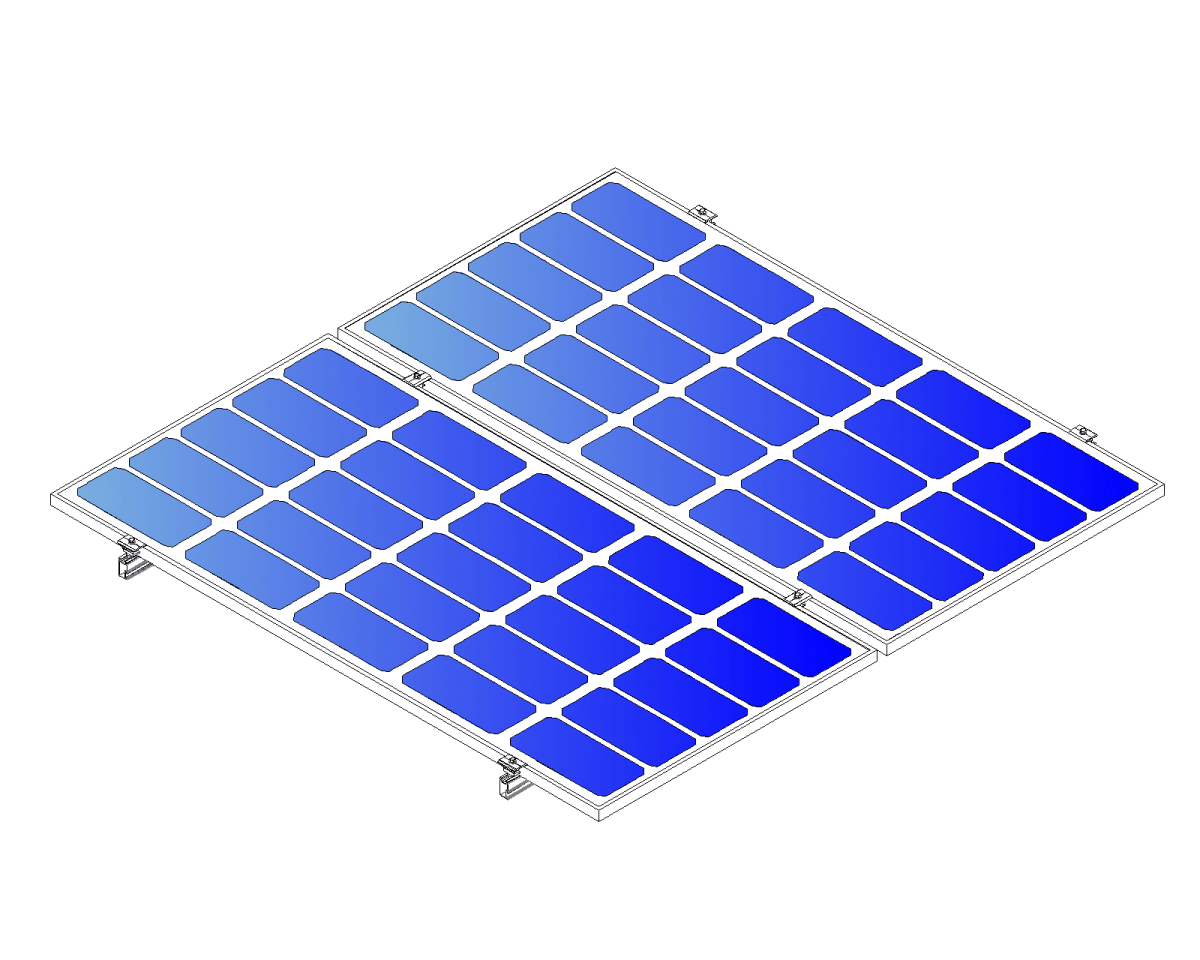

Kit Reforzado Next Rail para 2 Paneles de 0° hasta 1135mm
Modelo NXT-SM2P-1135-R | Marca ALUMINEXT
2 Paneles SolaresLongitud hasta 1135mmÁngulo 0°Construcción ReforzadaAluminio Resistente
El kit reforzado Next Rail NXT-SM2P-1135-R es un sistema de montaje horizontal profesional diseñado para instalar 2 paneles solares de hasta 1135mm de longitud en configuración de 0° (horizontal), fabricado con rieles de aluminio de alta resistencia con especificaciones reforzadas para soportar cargas superiores y condiciones climáticas extremas según estándares de ingeniería estructural para instalaciones fotovoltaicas de larga duración.
Este sistema de montaje utiliza rieles Next Rail de perfil reforzado que garantizan estabilidad estructural óptima en instalaciones sobre techo plano, techo inclinado o estructura metálica, con capacidad de carga superior a 50 kg/m² y resistencia a vientos de hasta 150 km/h según certificaciones de carga. Ideal para proyectos residenciales y comerciales que requieren durabilidad y confiabilidad en instalaciones fotovoltaicas de mediano y largo plazo.
La configuración reforzada del kit NXT-SM2P-1135-R incluye herrajes de fijación de grado industrial, tornillería de acero inoxidable 304 con recubrimiento anticorrosivo, y sistema de ensamble modular que permite instalación rápida sin herramientas especiales, reduciendo tiempo de montaje hasta 40% comparado con sistemas tradicionales de aluminio estándar.
Beneficios Principales
- Estructura reforzada de aluminio 6005-T5 con mayor espesor de pared para resistencia superior a cargas de viento y nieve
- Capacidad para 2 paneles solares de hasta 1135mm en configuración horizontal (0°) optimizada para máxima captación en techos planos
- Sistema modular de ensamble rápido con conectores preinstalados que reduce tiempo de instalación hasta 40%
- Herrajes de montaje de acero inoxidable 304 con tratamiento anticorrosivo para vida útil superior a 25 años
- Compatible con paneles solares estándar de marco de aluminio con espesores de 30mm a 50mm
- Diseño de riel ranurado universal que permite ajuste de posición de grapas sin necesidad de perforaciones adicionales
- Certificación de carga estructural para resistir vientos de hasta 150 km/h y cargas de nieve de 1.5 kN/m²
- Sistema de drenaje integrado en rieles para evitar acumulación de agua y corrosión prematura
- Garantía de fabricante de 10 años contra defectos de manufactura y degradación por intemperie
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
2 paneles solares |
| Longitud Máxima de Panel |
1135mm |
| Ángulo de Instalación |
0° (horizontal) |
| Material de Rieles |
Aluminio 6005-T5 extruido reforzado |
| Material de Herrajes |
Acero inoxidable 304 |
| Capacidad de Carga |
>50 kg/m² |
| Resistencia al Viento |
Hasta 150 km/h |
| Resistencia a Nieve |
1.5 kN/m² |
| Espesor de Marco Compatible |
30mm - 50mm |
| Tipo de Montaje |
Techo plano, techo inclinado, estructura metálica |
| Sistema de Fijación |
Grapas ajustables con tornillos T-bolt |
| Tratamiento Anticorrosivo |
Anodizado clase 15 + recubrimiento inoxidable |
| Garantía |
10 años |
| Vida Útil Estimada |
>25 años |
Contenido del Paquete
🔩 2x Rieles Next Rail reforzados longitud compatible 1135mm🔧 8x Grapas de sujeción universal ajustable⚙️ Kit completo de tornillería acero inoxidable 304🔩 Conectores de unión de riel preinstalados📄 Manual de instalación y guía de montaje✅ Certificado de garantía 10 años
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesMontaje de sistemas solares en techos planos de viviendas unifamiliares y edificios habitacionales
🏢 Proyectos ComercialesInstalaciones fotovoltaicas en naves industriales, bodegas y edificios comerciales con techos de lámina
⚡ Sistemas Off-GridEstructuras de montaje para instalaciones autónomas en zonas rurales y aplicaciones remotas
🌐 Granjas SolaresMontaje horizontal de paneles en proyectos de generación distribuida y autoconsumo industrial
Productos Complementarios
Tornillería AdicionalKit de tornillos de repuesto acero inoxidable para expansiones futuras o reemplazo preventivo
Grapas de Sujeción ExtraGrapas universales adicionales para ajustes de configuración o instalaciones personalizadas
Soportes de InclinaciónAccesorios para modificar ángulo de instalación de 0° a 10°-15° en instalaciones específicas
Sellador EstructuralSilicón estructural para impermeabilización de puntos de fijación en techos de lámina o concreto
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el kit NXT-SM2P-1135-R es compatible con paneles solares estándar de cualquier marca que tengan marco de aluminio con espesor de 30mm a 50mm y longitud máxima de 1135mm. Las grapas de sujeción son universales y se ajustan a las dimensiones estándar de la industria fotovoltaica.
¿Qué tipo de techo o superficie requiere para instalación?
El kit puede instalarse sobre techo plano de concreto, techo inclinado de lámina metálica, tejas, o estructura metálica independiente. Se recomienda que la superficie tenga capacidad de carga estructural superior a 60 kg/m² y que se utilicen anclajes apropiados según el tipo de superficie (taquetes expansores para concreto, tornillos autoperforantes para lámina).
¿Incluye los anclajes para fijación al techo?
El kit incluye la tornillería para ensamble de rieles y fijación de paneles, pero NO incluye los anclajes para fijación a la superficie del techo, ya que estos varían según el tipo de techo (concreto, lámina, teja). Se recomienda adquirir taquetes expansores M10 para concreto o tornillos autoperforantes 5/16" para lámina metálica según corresponda.
¿Cuál es la diferencia entre versión reforzada y estándar?
La versión reforzada (modelo con sufijo -R) utiliza rieles de aluminio con mayor espesor de pared (2.5mm vs 2.0mm estándar) y perfil estructural optimizado que incrementa la resistencia a flexión en 35% y capacidad de carga en 25%, ideal para zonas con vientos fuertes o alta incidencia de nieve. Se recomienda para instalaciones en zonas costeras o de alta montaña.
¿Puedo instalar el kit yo mismo o requiero instalador certificado?
El kit está diseñado para instalación por personal con conocimientos básicos de construcción y herramientas estándar (taladro, llave de torque, nivel). Sin embargo, se recomienda que la instalación sea realizada o supervisada por un instalador solar certificado para garantizar cumplimiento de códigos eléctricos y estructurales locales, así como para mantener vigente la garantía del fabricante.
¿Qué mantenimiento requiere el sistema de montaje?
El sistema requiere inspección visual semestral para verificar apriete de tornillería (aplicar torque de 15-18 Nm en grapas), verificar ausencia de corrosión en puntos de contacto, y limpiar canales de drenaje de rieles. En zonas costeras se recomienda limpieza trimestral con agua dulce para remover acumulación de sal. No requiere lubricación ni reemplazo de componentes durante su vida útil de 25 años.
