Kit Reforzado Next Rail para 3 Paneles de 10° a 20° hasta 1135mm
Modelo NXT-SM3I-20-1135-R | Marca ALUMINEXT
3 Paneles SolaresÁngulo 10° a 20°Paneles hasta 1135mmEstructura ReforzadaAluminio Anticorrosión

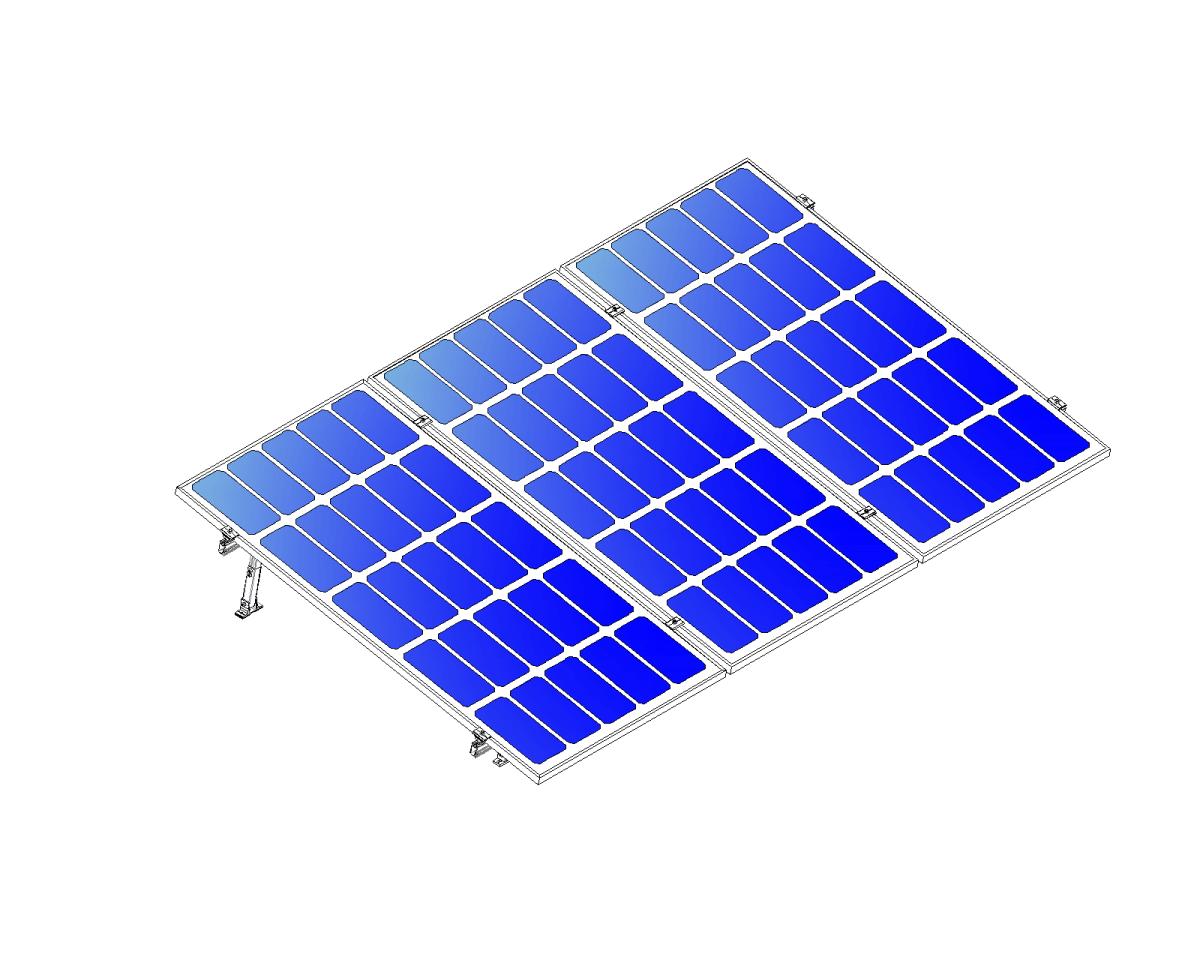

El kit reforzado Next Rail NXT-SM3I-20-1135-R es un sistema de montaje de aluminio diseñado específicamente para la instalación de 3 paneles solares con longitud de hasta 1135mm en ángulos de inclinación entre 10° y 20°, con construcción reforzada que soporta cargas de viento de hasta 180 km/h según norma ASCE 7-16. Este sistema de riel utiliza perfiles de aluminio 6063-T5 con tratamiento anodizado que garantiza resistencia a la corrosión por más de 25 años, ideal para instalaciones residenciales y comerciales que requieren durabilidad estructural superior.
Fabricado por ALUMINEXT, este kit de montaje reforzado ofrece una solución completa de instalación que incluye todos los componentes necesarios: rieles estructurales de aluminio, grapas universales para diferentes espesores de marco (30-50mm), tornillería de acero inoxidable grado A4, y sistema de ajuste de inclinación para optimizar la captación solar. La versión reforzada incorpora perfiles de mayor espesor y soportes adicionales, lo que la hace ideal para zonas con alta exposición a vientos o nieve.
El sistema Next Rail se caracteriza por su instalación simplificada que reduce el tiempo de montaje en un 40% comparado con sistemas tradicionales, gracias a su diseño de ensamble rápido sin necesidad de pre-perforación. Compatible con la mayoría de los paneles solares de 60 y 72 celdas disponibles en el mercado mexicano, este kit garantiza una instalación segura y duradera que cumple con las normativas NOM-001-SEDE vigentes.
Beneficios Principales
-
Construcción reforzada: Perfiles de aluminio de mayor calibre y soportes adicionales para máxima resistencia estructural en condiciones climáticas adversas
-
Versatilidad de inclinación: Rango ajustable de 10° a 20° permite optimizar el ángulo de captación solar según la latitud y temporada del año
-
Compatibilidad universal: Sistema de grapas ajustable compatible con paneles de diferentes fabricantes con marcos de 30mm a 50mm de espesor
-
Resistencia a la corrosión: Aluminio 6063-T5 anodizado clase marina con garantía de 25 años contra oxidación y degradación
-
Instalación rápida: Sistema de ensamble sin pre-perforación que reduce tiempo de instalación hasta en 40% con tornillería pre-dimensionada
-
Certificación estructural: Diseño calculado para resistir cargas de viento de 180 km/h y nieve según normas ASCE 7-16 y NTC-RCDF
-
Materiales premium: Tornillería de acero inoxidable A4 resistente a ambientes salinos y alta humedad
-
Optimización de espacio: Configuración para 3 paneles ideal para instalaciones residenciales y comerciales de media escala
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
3 paneles solares |
| Longitud Máxima de Panel |
1135mm |
| Ángulo de Inclinación |
10° a 20° ajustable |
| Material Principal |
Aluminio 6063-T5 anodizado |
| Tipo de Estructura |
Reforzada para alta carga |
| Resistencia al Viento |
Hasta 180 km/h (ASCE 7-16) |
| Compatibilidad de Marco |
30mm a 50mm de espesor |
| Tornillería |
Acero inoxidable A4 (marina) |
| Tratamiento Superficial |
Anodizado clase marina |
| Garantía Anticorrosión |
25 años |
| Tipo de Paneles Compatible |
60 y 72 celdas |
| Normativas |
ASCE 7-16, NTC-RCDF, NOM-001-SEDE |
Contenido del Paquete
📏 Rieles de aluminio reforzado longitudinales🔩 Grapas universales de fijación (ajustables)⚙️ Soportes de inclinación reforzados🔧 Tornillería acero inoxidable A4 completa📐 Sistema de ajuste angular 10-20°🛠️ Conectores y uniones de riel📋 Manual de instalación ilustrado✅ Elementos de fijación a superficie
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesMontaje en techos de viviendas particulares con sistemas solares de 3 paneles para autoconsumo
🏢 Proyectos Comerciales PequeñosInstalaciones en negocios, oficinas y pequeñas empresas con demanda energética moderada
🌊 Zonas CosterasInstalaciones en ambientes salinos gracias a su tratamiento anticorrosión clase marina
🌬️ Áreas de Alto VientoZonas expuestas a vientos fuertes donde se requiere estructura reforzada certificada
⛰️ Instalaciones en AlturaMontajes en zonas elevadas con exposición a condiciones climáticas variables
🔋 Sistemas Off-GridConfiguraciones aisladas de la red con arreglos de 3 paneles para baterías
Productos Complementarios
Paneles Solares 60/72 CeldasMódulos fotovoltaicos monocristalinos o policristalinos de hasta 1135mm compatibles con este sistema
Sistema de AterramientoKit de puesta a tierra para instalación solar según NOM-001-SEDE con varillas copperweld
Tornillería AdicionalJuego extra de tornillos y grapas de acero inoxidable para reposición o ajustes futuros
Sellador UV para MontajesSilicón especializado resistente a rayos UV para sellado de penetraciones en techo
Preguntas Frecuentes
¿Este kit es compatible con paneles de diferentes marcas?
Sí, el sistema Next Rail cuenta con grapas universales ajustables que se adaptan a marcos de 30mm a 50mm de espesor, lo que lo hace compatible con la mayoría de paneles solares de 60 y 72 celdas de marcas como Canadian Solar, Jinko, Trina Solar, LONGi y otras disponibles en México, siempre que la longitud no exceda 1135mm.
¿Qué diferencia hay entre el kit reforzado y el estándar?
El kit reforzado (modelo R) incorpora perfiles de aluminio de mayor calibre, soportes estructurales adicionales y mayor número de puntos de fijación, lo que aumenta su capacidad de carga y resistencia al viento hasta 180 km/h. Está diseñado para zonas con condiciones climáticas adversas, exposición costera o donde las normativas locales requieren factores de seguridad superiores.
¿Puedo instalar este sistema sobre techo de lámina o concreto?
El kit Next Rail es compatible con múltiples superficies de montaje. Para techos de lámina se requieren ganchos o abrazaderas específicas (no incluidas), mientras que para concreto se utilizan taquetes de expansión y químicos. Es importante asegurar que la estructura del techo soporte el peso total del arreglo (paneles + estructura) y consultar con un ingeniero estructural si hay dudas.
¿Qué ángulo de inclinación debo usar para mi ubicación?
El ángulo óptimo varía según la latitud. Como regla general en México, se recomienda un ángulo igual a la latitud de la ubicación ±5°. Por ejemplo, para Ciudad de México (19°N) el ángulo ideal es 15-20°. Para Monterrey (26°N) sería preferible 20° o superior. El sistema permite ajuste entre 10° y 20°, optimizando la captación para la mayor parte del país.
¿Incluye los elementos de fijación al techo?
El kit incluye toda la tornillería y elementos para ensamblar la estructura de montaje y fijar los paneles. Los elementos de anclaje específicos al techo (taquetes, ganchos, abrazaderas) pueden variar según el tipo de superficie y deben adquirirse por separado según el caso: techos inclinados de teja requieren ganchos especiales, concreto requiere taquetes de expansión, lámina requiere abrazaderas de costanera.
¿Cuánto tiempo dura la instalación de este kit?
Con el sistema de ensamble rápido Next Rail, dos personas con experiencia básica pueden completar la instalación en 2-3 horas, incluyendo el montaje de la estructura y la colocación de los 3 paneles. Esto representa un ahorro del 40% en tiempo comparado con sistemas tradicionales que requieren pre-perforación y ajustes complejos. El tiempo puede variar según el tipo de techo y condiciones de acceso.
