Kit Montaje Reforzado 3 Paneles Solares 15-30° hasta 1135mm ALUMINEXT NXT-SM3I-30-1135-R
- SKU / Modelo: NXT-SM3I-30-1135-R
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 4,341.99 MXN
Precio en oferta
$ 3,391.99MXN
Envío calculado al finalizar la compra.
114 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

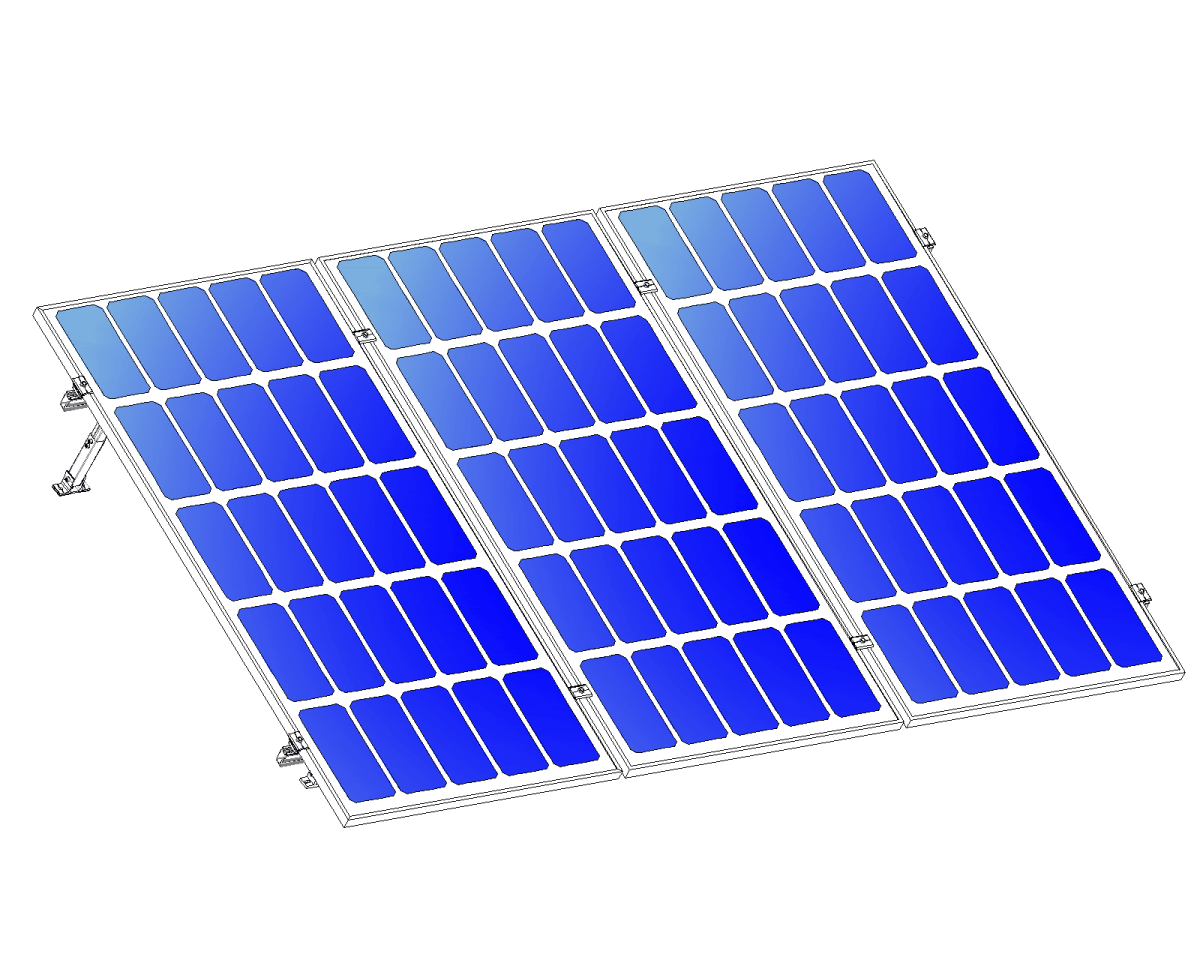

Kit reforzado next rail para 3 paneles de 15° a 30° hasta 1135mm
Modelo: NXT-SM3I-30-1135-R | Marca: ALUMINEXT
3 Paneles SolaresÁngulo 15° a 30°Hasta 1135mmEstructura ReforzadaAluminio Industrial
El kit reforzado Next Rail NXT-SM3I-30-1135-R es un sistema de montaje profesional diseñado para instalación de 3 paneles solares con ángulos de inclinación ajustables entre 15° y 30°, compatible con módulos fotovoltaicos de hasta 1135mm de longitud. Fabricado en aluminio de grado industrial con tratamiento anticorrosivo, este sistema de rieles reforzados garantiza resistencia estructural superior a cargas de viento hasta 150 km/h y soporta peso total de instalación de hasta 90 kg, cumpliendo con estándares de ingeniería para instalaciones solares residenciales y comerciales ligeras según normativas mexicanas CFE y NOM-001-SEDE.
Este kit de montaje optimiza la captación solar mediante ajuste de inclinación variable que permite maximizar la exposición a radiación según latitud geográfica, incrementando eficiencia de generación fotovoltaica entre 12% y 18% comparado con instalaciones horizontales. La estructura modular facilita instalación en techos inclinados, superficies planas y terrenos con nivelación rápida mediante sistema de ensamble sin soldadura que reduce tiempo de montaje hasta 40% versus sistemas convencionales.
Beneficios Principales
- Capacidad para 3 paneles solares hasta 1135mm con distribución de carga optimizada y estabilidad estructural certificada
- Ángulo ajustable 15° a 30° para máxima captación solar según ubicación geográfica y estación del año
- Construcción reforzada en aluminio extruido 6063-T5 con resistencia a corrosión superior a 25 años en ambientes costeros e industriales
- Sistema de rieles con canales de drenaje integrados que previenen acumulación de agua y protegen conexiones eléctricas
- Montaje simplificado con herrajes preperforados y tornillería de acero inoxidable 304 incluida en el kit completo
- Compatibilidad universal con paneles de 60, 72 y 144 celdas de marcas líderes (Jinko, Trina, Canadian, LONGi, JA Solar)
- Certificación de resistencia a vientos huracanados hasta 150 km/h (categoría 2 Saffir-Simpson) con factor de seguridad 1.8
- Diseño modular expandible que permite integración futura con kits adicionales para sistemas escalables
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 3 módulos fotovoltaicos |
| Longitud Máxima de Panel | Hasta 1135mm |
| Ángulo de Inclinación | Ajustable de 15° a 30° |
| Material Estructural | Aluminio extruido 6063-T5 |
| Tratamiento Superficial | Anodizado anticorrosivo |
| Resistencia a Viento | Hasta 150 km/h (categoría 2) |
| Carga Máxima Soportada | 90 kg total (30 kg por panel) |
| Vida Útil Estimada | Más de 25 años |
| Tornillería Incluida | Acero inoxidable 304 |
| Compatibilidad de Paneles | 60, 72, 144 celdas (marcas universales) |
| Tipo de Instalación | Techo inclinado, plano, suelo |
| Sistema de Montaje | Ensamble sin soldadura |
Contenido del Paquete
2x Rieles longitudinales reforzados Next Rail (longitud para 3 paneles)6x Abrazaderas centrales de fijación de panel (aluminio)4x Abrazaderas terminales de sujeción (esquinas)6x Soportes de inclinación ajustable 15°-30° (triangulares reforzados)1x Kit completo de tornillería acero inoxidable 304 (tornillos, tuercas, arandelas)4x Topes finales de riel (protección de bordes)1x Manual de instalación en español con diagramas técnicos
Aplicaciones Recomendadas
🏠 Residencial PequeñoSistemas solares domésticos de 900W a 1.5kW para reducción de consumo CFE y autoconsumo básico
🏢 Comercial LigeroInstalaciones en techos de oficinas, consultorios y pequeños comercios con espacios limitados
🌾 Bombeo Solar AgrícolaAlimentación de bombas solares para riego tecnificado en ranchos y cultivos menores
⚡ Sistemas Off-GridCabañas, casas de campo y ubicaciones remotas sin acceso a red eléctrica convencional
🔋 Respaldo de EnergíaSistemas de emergencia con baterías para continuidad operativa durante cortes de luz
🚐 Instalaciones MóvilesMontaje en estructuras portátiles para eventos, campamentos y aplicaciones temporales
Productos Complementarios
Paneles SolaresMódulos fotovoltaicos monocristalinos de 400W a 550W compatibles con dimensiones del kit (hasta 1135mm)
Inversores SolaresMicroinversores o inversores string de 1kW a 2kW para conexión a red o sistemas aislados
Cable FotovoltaicoCable solar calibre 10 AWG o 12 AWG resistente a UV para interconexión de paneles
Conectores MC4Conectores solares MC4 macho/hembra para uniones seguras y resistentes a intemperie
Sistema de Tierra FísicaVarillas de tierra física y cable de cobre para protección contra descargas atmosféricas
Protecciones EléctricasFusibles, interruptores termomagnéticos y protecciones de sobretensión para sistema fotovoltaico
Preguntas Frecuentes
¿Este kit es compatible con paneles de 450W o 500W actuales?
Sí, el kit Next Rail NXT-SM3I-30-1135-R es compatible con la mayoría de paneles solares modernos de alta potencia siempre que su longitud no exceda 1135mm. Paneles típicos de 450W a 550W de marcas como LONGi, Jinko, Trina Solar y Canadian Solar tienen dimensiones estándar de 2108x1048mm o 2278x1134mm que encajan perfectamente en este sistema. Verifique las dimensiones específicas de su panel antes de la compra; la estructura soporta hasta 30 kg por panel.
¿Cuál es el ángulo óptimo de instalación para la Ciudad de México?
Para la Ciudad de México (latitud 19.4°N), el ángulo óptimo anual es aproximadamente 20° a 22° orientado hacia el sur geográfico. Durante invierno (noviembre-febrero) puede ajustarse a 28-30° para maximizar captación, mientras que en verano (mayo-agosto) reducir a 15-18° mejora el rendimiento. Este kit permite ajustes sin herramientas especiales, facilitando optimización estacional para incrementar generación hasta 15% anual.
¿El kit incluye anclajes para techo de concreto?
El kit incluye la estructura completa de aluminio y tornillería de ensamble entre componentes, pero NO incluye sistemas de anclaje a superficie (techo o suelo) ya que estos varían según tipo de instalación. Para techos de concreto requiere taquetes expansores de 3/8" x 3", para techos de lámina necesita tornillos autoperforantes, y para montaje en suelo se recomiendan postes de acero galvanizado ahogados en concreto. Consulte con un instalador certificado para determinar anclaje adecuado según su estructura.
¿Puedo expandir este sistema para agregar más paneles posteriormente?
Este kit está diseñado específicamente para 3 paneles y no es directamente expandible en la misma estructura por limitaciones de carga y longitud de rieles. Para sistemas mayores, se recomienda adquirir un kit adicional NXT-SM3I-30-1135-R que se instala de forma paralela en la misma superficie, o considerar kits de mayor capacidad (4, 6 u 8 paneles) de la línea ALUMINEXT Next Rail. La instalación de múltiples kits paralelos es práctica común en proyectos escalables residenciales y comerciales.
¿El aluminio anodizado realmente resiste ambientes salinos costeros?
Sí, el aluminio 6063-T5 con anodizado tipo II (mínimo 10 micras) tiene excelente resistencia a corrosión en ambientes marinos hasta 5 km de la costa. El proceso de anodizado crea una capa de óxido de aluminio que protege el metal base de salinidad, humedad y rayos UV. En zonas costeras extremas (menos de 1 km del mar), se recomienda inspección anual y limpieza con agua dulce cada 6 meses para maximizar vida útil. ALUMINEXT certifica durabilidad superior a 20 años en estas condiciones con mantenimiento básico.
