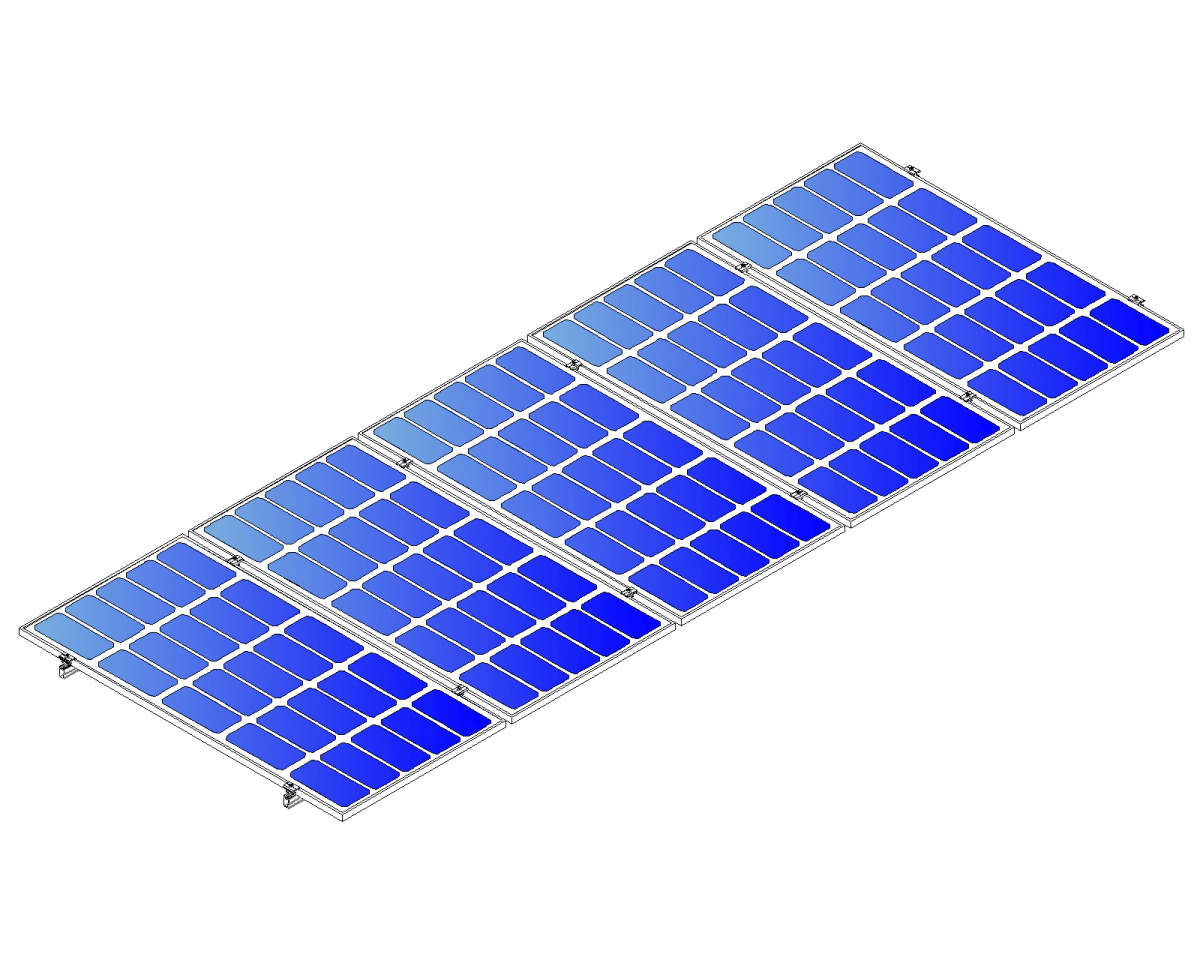

Montajes para Paneles SolaresALUMINEXTNXT-SM5P-1135-RKit Reforzado Montaje 5 Paneles Solares 0° 1135mm Aluminio ALUMINEXT NXT - SM5P - 1135 - R - SILYMX
Montajes para Paneles SolaresALUMINEXTNXT-SM5P-1135-RKit Reforzado Montaje 5 Paneles Solares 0° 1135mm Aluminio ALUMINEXT NXT - SM5P - 1135 - R - SILYMX

Kit Reforzado Montaje 5 Paneles Solares 0° 1135mm Aluminio ALUMINEXT NXT-SM5P-1135-R

Precio normal: $ 4,769.99 MXN
Precio en oferta
$ 3,725.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

318 en stock
318 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Kit Reforzado Next Rail para 5 Paneles de 0° hasta 1135mm

Modelo: NXT-SM5P-1135-R | Marca: ALUMINEXT

1135mm Longitud5 Paneles SolaresInstalación 0°Construcción ReforzadaAluminio Alta Resistencia

El Kit Reforzado Next Rail NXT-SM5P-1135-R es un sistema de montaje estructural diseñado para instalaciones fotovoltaicas de 5 paneles solares con orientación horizontal de 0 grados, soportando módulos de hasta 1135mm de longitud total. Fabricado en aluminio de alta resistencia según estándares ASTM B221, este sistema proporciona capacidad de carga de hasta 3600 Pa de presión de viento y 5400 Pa de carga de nieve, garantizando estabilidad en condiciones climáticas extremas con vida útil superior a 25 años.

La configuración reforzada del Next Rail incluye perfiles de aluminio extruido de 40mm x 40mm con espesor de pared de 2.0mm, tornillería galvanizada grado 8.8 resistente a corrosión salina, y sistema de ajuste telescópico que permite instalación sobre superficies con desniveles de hasta 50mm sin requerir nivelación previa. Compatible con paneles de 60 celdas (166mm) y 72 celdas (182mm), este kit ofrece versatilidad para diferentes marcas y potencias desde 330W hasta 550W en formato estándar.

Ideal para instalaciones residenciales y comerciales en techos planos, terrazas y estructuras metálicas, el sistema Next Rail garantiza montaje seguro cumpliendo normativas NOM-001-SEDE vigente y certificación UL 2703 para sistemas fotovoltaicos. La instalación horizontal de 0 grados es especialmente recomendada para regiones con latitud menor a 20° donde se maximiza la captación solar anual sin sombras entre filas de paneles.

Beneficios Principales

  • Sistema reforzado con capacidad estructural para soportar 3600 Pa de presión de viento y 5400 Pa de carga de nieve según norma ASCE 7-16
  • Construcción en aluminio extruido ASTM B221 con tratamiento anodizado que garantiza resistencia a corrosión por más de 25 años
  • Diseño para 5 paneles solares en configuración horizontal permitiendo optimizar espacio en techos planos y superficies reducidas
  • Sistema de montaje telescópico que compensa desniveles de hasta 50mm sin requerir trabajos de nivelación previos
  • Compatibilidad universal con paneles de 60 y 72 celdas de todas las marcas principales (Jinko, Trina, Canadian, LONGi, JA Solar)
  • Instalación rápida mediante sistema de ensamble modular sin soldadura, reduciendo tiempo de montaje hasta 40% vs sistemas convencionales
  • Certificación UL 2703 y cumplimiento NOM-001-SEDE garantizando seguridad eléctrica y estructural de la instalación
  • Tornillería galvanizada grado 8.8 con recubrimiento anti-corrosión para ambientes costeros y húmedos
  • Diseño optimizado para instalaciones a 0° maximizando captación en latitudes tropicales entre 0° y 20° Norte/Sur

Especificaciones Técnicas

Característica Especificación
Modelo NXT-SM5P-1135-R
Capacidad de Paneles 5 paneles solares
Longitud Máxima Panel 1135mm
Ángulo de Instalación 0° (horizontal)
Material Estructura Aluminio extruido ASTM B221
Perfil Principal 40mm x 40mm espesor 2.0mm
Tratamiento Superficie Anodizado protección UV
Carga de Viento Soportada 3600 Pa
Carga de Nieve Soportada 5400 Pa
Compatibilidad Paneles 60 celdas (166mm) y 72 celdas (182mm)
Rango Potencia Paneles 330W a 550W
Compensación Desnivel Hasta 50mm
Tornillería Galvanizada grado 8.8 anti-corrosión
Certificaciones UL 2703, cumple NOM-001-SEDE
Vida Útil Estimada Más de 25 años
Temperatura Operación -40°C a +85°C
Peso Aproximado Kit 18.5 kg

Contenido del Paquete

🔩 2x Rieles principales aluminio 1135mm🔩 10x Rieles transversales ajustables🔩 20x Clamps de sujeción panel🔩 20x Tornillos M8x25 galvanizados🔩 20x Tuercas M8 galvanizadas🔩 10x Bases de montaje telescópicas🔩 10x Tornillos de anclaje M10x80🔩 10x Taquetes expansión para concreto📋 Manual de instalación español📋 Certificado de calidad

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesTechos planos de casas habitación con espacio para 5 paneles, sistemas de autoconsumo residencial entre 1650W y 2750W
🏢 Comercio y OficinasTerrazas comerciales, azoteas de edificios corporativos, instalaciones en naves industriales con techos metálicos
🌴 Regiones TropicalesInstalaciones en latitudes entre 0° y 20° donde ángulo 0° maximiza producción anual sin sombras entre filas
⛱️ Zonas CosterasInstalaciones cerca del mar aprovechando tornillería anti-corrosión y aluminio anodizado resistente a salinidad

Productos Complementarios

Paneles Solares 400W-550WMódulos fotovoltaicos monocristalinos de 72 celdas compatibles con este sistema de montaje
Microinversores 5 CanalesMicroinversores de 1250W a 2000W con 5 entradas MPPT para conexión individual de cada panel
Cable Solar 4mm² o 6mm²Cable fotovoltaico UV-resistente para interconexión entre paneles y microinversores
Conectores MC4Conectores macho/hembra para unión segura de cables solares con certificación IP67
Monitoreo WiFiGateway de monitoreo inalámbrico para supervisión de producción solar en tiempo real
Protección AC/DCBreakers y fusibles para protección del arreglo fotovoltaico según NOM-001-SEDE

Preguntas Frecuentes

¿Este kit es compatible con cualquier marca de panel solar?
Sí, el kit Next Rail NXT-SM5P-1135-R es compatible con todas las marcas principales de paneles solares que tengan formato estándar de 60 celdas (166mm) o 72 celdas (182mm) y longitud de hasta 1135mm. Esto incluye marcas como Jinko Solar, Trina Solar, Canadian Solar, LONGi, JA Solar, Risen Energy y otras. El sistema de clamps ajustables se adapta a diferentes espesores de marco entre 30mm y 50mm.
¿Por qué se recomienda instalación a 0 grados en lugar de inclinado?
La instalación horizontal a 0° es óptima para regiones con latitud entre 0° y 20° Norte o Sur (zona tropical de México, Caribe, Centroamérica) porque permite maximizar la captación solar promedio anual sin generar sombras entre filas de paneles. A diferencia de latitudes mayores, en zonas tropicales el sol pasa casi vertical durante gran parte del año, por lo que la inclinación no aporta ganancia significativa y sí complica el montaje. Además, la instalación a 0° facilita limpieza natural por lluvia y reduce carga de viento.
¿Qué capacidad de carga soporta este sistema reforzado?
El sistema reforzado Next Rail soporta presión de viento de hasta 3600 Pa (equivalente a vientos de 240 km/h según ASCE 7-16) y carga de nieve de 5400 Pa (aprox. 550 kg/m²). Esto lo hace adecuado para zonas de huracanes costeros y regiones con granizo frecuente. La estructura está sobre-dimensionada con factor de seguridad 2.5 respecto a cargas normativas mexicanas NTC-2017.
¿Se requieren herramientas especiales para la instalación?
No se requieren herramientas especializadas. La instalación se realiza con herramientas básicas: taladro con brocas para concreto de 12mm, llaves mixtas 13mm y 17mm, nivel de burbuja, flexómetro y desarmador de cruz. El sistema de ensamble modular permite montaje sin soldadura ni cortes, reduciendo el tiempo de instalación a aproximadamente 3-4 horas para una persona con experiencia básica. Se recomienda seguir el manual de instalación incluido que especifica torques de apriete según NOM-001-SEDE.
¿Este kit incluye el anclaje para el techo?
Sí, el kit incluye 10 tornillos de anclaje M10x80 y 10 taquetes de expansión para concreto que permiten fijación estructural segura en losas, firmes y superficies de concreto. Si la instalación es sobre techo metálico (lámina) o estructura de acero, se requieren pijas autoperforantes M10 (no incluidas) que deben adquirirse por separado según el tipo específico de lámina o calibre de estructura.
¿Cuánta potencia total puedo instalar con este kit de 5 paneles?
Con paneles modernos de alta eficiencia, este kit permite instalar entre 1650W y 2750W de potencia pico. Por ejemplo: con paneles de 330W obtienes 1650W total, con paneles de 400W logras 2000W, con paneles de 450W alcanzas 2250W, y con paneles de 550W llegas a 2750W. La potencia final depende de la marca y modelo de panel que elijas. Se recomienda usar paneles de potencia similar para evitar desbalances en el sistema.
