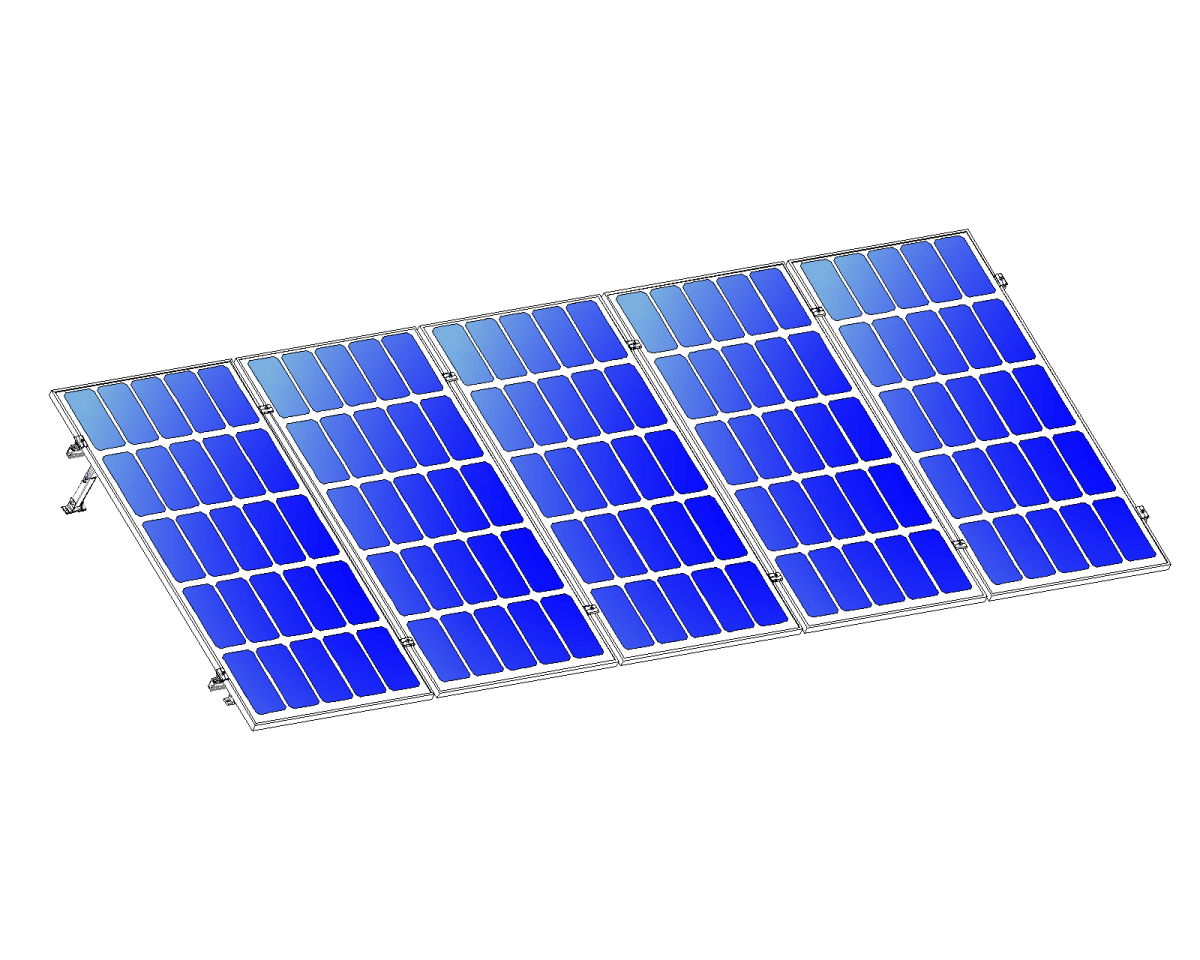

Kit Reforzado Next Rail para 5 Paneles de 15° a 30° hasta 1135mm
Modelo NXT-SM5I-30-1135-R | Marca ALUMINEXT
5 Paneles SolaresInclinación 15° a 30°Hasta 1135mm LargoConstrucción ReforzadaAluminio y AceroInstalación en Techo
El kit reforzado Next Rail NXT-SM5I-30-1135-R es un sistema de montaje estructural diseñado para instalaciones fotovoltaicas de 5 paneles solares con inclinación ajustable de 15° a 30° según norma IEC 61730, soportando módulos de hasta 1135mm de longitud. Fabricado con perfiles de aluminio 6063-T5 y acero galvanizado grado comercial, este sistema reforzado garantiza capacidad de carga de viento hasta 160 km/h y resistencia a cargas de nieve hasta 2400 Pa, ideal para instalaciones residenciales y comerciales que requieren mayor robustez estructural.
Este sistema de montaje reforzado incorpora rieles de aluminio Next Rail con espesor incrementado y conectores de acero inoxidable 304, ofreciendo mayor resistencia a cargas mecánicas y condiciones climáticas extremas. El diseño modular permite ajuste preciso de la inclinación mediante soportes triangulares graduados, maximizando la captación solar según la latitud geográfica de instalación. Compatible con la mayoría de paneles fotovoltaicos de marco estándar de 35mm a 50mm de altura, este kit reforzado incluye toda la tornillería y grapas necesarias para una instalación segura y duradera.
La estructura reforzada Next Rail proporciona hasta 35% más resistencia mecánica comparada con sistemas estándar, gracias a sus perfiles de mayor calibre y puntos de anclaje adicionales. El sistema de montaje está certificado para cargas de viento extremas y cumple con normas internacionales de seguridad estructural para instalaciones fotovoltaicas en techos inclinados, planos y superficies comerciales.
Beneficios Principales
- Capacidad reforzada para 5 paneles solares de hasta 1135mm con estructura de aluminio 6063-T5 de alto calibre
- Inclinación ajustable de 15° a 30° mediante soportes graduados para optimización de captación solar
- Resistencia certificada a vientos de hasta 160 km/h y cargas de nieve hasta 2400 Pa
- Construcción reforzada con 35% más resistencia mecánica que sistemas de montaje estándar
- Rieles de aluminio Next Rail con tratamiento anticorrosivo y conectores de acero inoxidable 304
- Compatible con paneles fotovoltaicos de marco estándar de 35mm a 50mm de altura
- Sistema modular de instalación rápida con tornillería de acero galvanizado incluida
- Diseño certificado según normas IEC 61730 y ASTM E1830 para instalaciones fotovoltaicas
- Garantía estructural de hasta 15 años contra corrosión y fallas mecánicas
- Reducción de tiempo de instalación hasta 40% comparado con sistemas de montaje tradicionales
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
5 paneles solares |
| Longitud Máxima de Panel |
Hasta 1135mm |
| Rango de Inclinación |
15° a 30° ajustable |
| Material de Rieles |
Aluminio 6063-T5 reforzado |
| Material de Soportes |
Acero galvanizado grado comercial |
| Conectores |
Acero inoxidable 304 |
| Resistencia al Viento |
Hasta 160 km/h |
| Carga de Nieve |
Hasta 2400 Pa |
| Compatibilidad de Marco |
35mm a 50mm de altura |
| Tratamiento Anticorrosivo |
Anodizado y galvanizado |
| Certificaciones |
IEC 61730, ASTM E1830 |
| Garantía Estructural |
15 años |
| Temperatura de Operación |
-40°C a +85°C |
| Tipo de Instalación |
Techo inclinado/plano |
Contenido del Paquete
📏 Rieles de aluminio Next Rail reforzados🔺 Soportes triangulares ajustables 15°-30°🔩 Grapas de sujeción para paneles⚙️ Conectores de acero inoxidable 304🔧 Tornillería de acero galvanizado completa📐 Elementos de anclaje a techo🛠️ Herrajes de conexión reforzados📋 Manual de instalación y certificaciones
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesMontaje de sistemas fotovoltaicos residenciales de 5 paneles en techos inclinados con máxima resistencia estructural
🏢 Proyectos ComercialesInstalaciones solares comerciales que requieren certificación de carga y resistencia extrema a condiciones climáticas
🌊 Zonas CosterasÁreas con alta exposición a corrosión por salinidad que demandan materiales anticorrosivos de grado marino
💨 Regiones de Vientos FuertesLocalidades con vientos constantes superiores a 100 km/h que requieren sistemas de montaje reforzados certificados
❄️ Zonas con NevadasRegiones con precipitación de nieve que demandan alta capacidad de carga estructural hasta 2400 Pa
⚡ Sistemas Off-GridInstalaciones autónomas con configuraciones de múltiples paneles que requieren durabilidad a largo plazo
Productos Complementarios
Paneles SolaresMódulos fotovoltaicos monocristalinos o policristalinos de hasta 1135mm compatibles con este sistema de montaje
Sellador EstructuralSellador de silicona resistente a UV para puntos de penetración en techo y protección contra filtraciones
Cable SolarCable fotovoltaico calibre 10 AWG o 12 AWG con aislamiento UV para interconexión de paneles
Sistema de TierrasVarilla de tierra física y conectores para aterrizar correctamente la estructura metálica del montaje
Preguntas Frecuentes
¿Qué diferencia al kit reforzado del sistema estándar Next Rail?
El kit reforzado NXT-SM5I-30-1135-R incorpora rieles de aluminio de mayor calibre (espesor incrementado), conectores de acero inoxidable 304 en lugar de aluminio, y puntos de anclaje adicionales que proporcionan 35% más resistencia mecánica. Está certificado para vientos de hasta 160 km/h vs 120 km/h del estándar, y carga de nieve hasta 2400 Pa vs 1600 Pa, ideal para instalaciones en zonas con condiciones climáticas extremas o requerimientos de certificación estructural más estrictos.
¿Puedo ajustar la inclinación después de instalado el sistema?
Sí, el sistema Next Rail cuenta con soportes triangulares graduados que permiten ajustar la inclinación entre 15° y 30° incluso después de la instalación inicial. Se recomienda realizar el ajuste sin los paneles montados para facilitar el acceso a los puntos de fijación. El ajuste óptimo de inclinación depende de la latitud geográfica: para México generalmente se recomienda inclinación igual a la latitud ±5° para maximizar la captación anual de energía solar.
¿Qué tipo de techo es compatible con este kit de montaje?
El kit NXT-SM5I-30-1135-R es compatible con techos inclinados (teja, lámina, metálicos) y techos planos (concreto, membrana impermeabilizante) mediante los soportes de inclinación incluidos. Para techos inclinados se utilizan ganchos de montaje específicos según el tipo de cubierta. Para techos planos se requieren bases lastradas o anclajes químicos según el tipo de superficie. Es fundamental realizar estudio de carga estructural del techo para verificar que soporte el peso del sistema más paneles (aproximadamente 15-18 kg/m²).
¿El kit incluye los elementos de anclaje al techo?
El kit incluye los elementos de fijación estándar (tornillos, tuercas, arandelas de acero galvanizado), pero los anclajes específicos al techo dependen del tipo de superficie y deben adquirirse por separado según la aplicación: ganchos para teja, tornillos autoperforantes para lámina, taquetes de expansión para concreto, o sistemas de lastre para techos donde no se permite perforación. Se recomienda consultar con un instalador certificado para determinar el tipo correcto de anclaje según las características estructurales del inmueble.
¿Cuál es la vida útil esperada del sistema de montaje reforzado?
El sistema de montaje Next Rail reforzado está diseñado para una vida útil de más de 25 años, igualando o superando la vida útil de los paneles solares. El aluminio 6063-T5 con tratamiento anodizado y el acero galvanizado proporcionan excelente resistencia a la corrosión. La garantía estructural es de 15 años contra defectos de fabricación y corrosión. Para maximizar la durabilidad se recomienda inspección anual de puntos de fijación, tornillería y sellados, especialmente en zonas costeras o con alta contaminación atmosférica donde la corrosión puede acelerarse.
