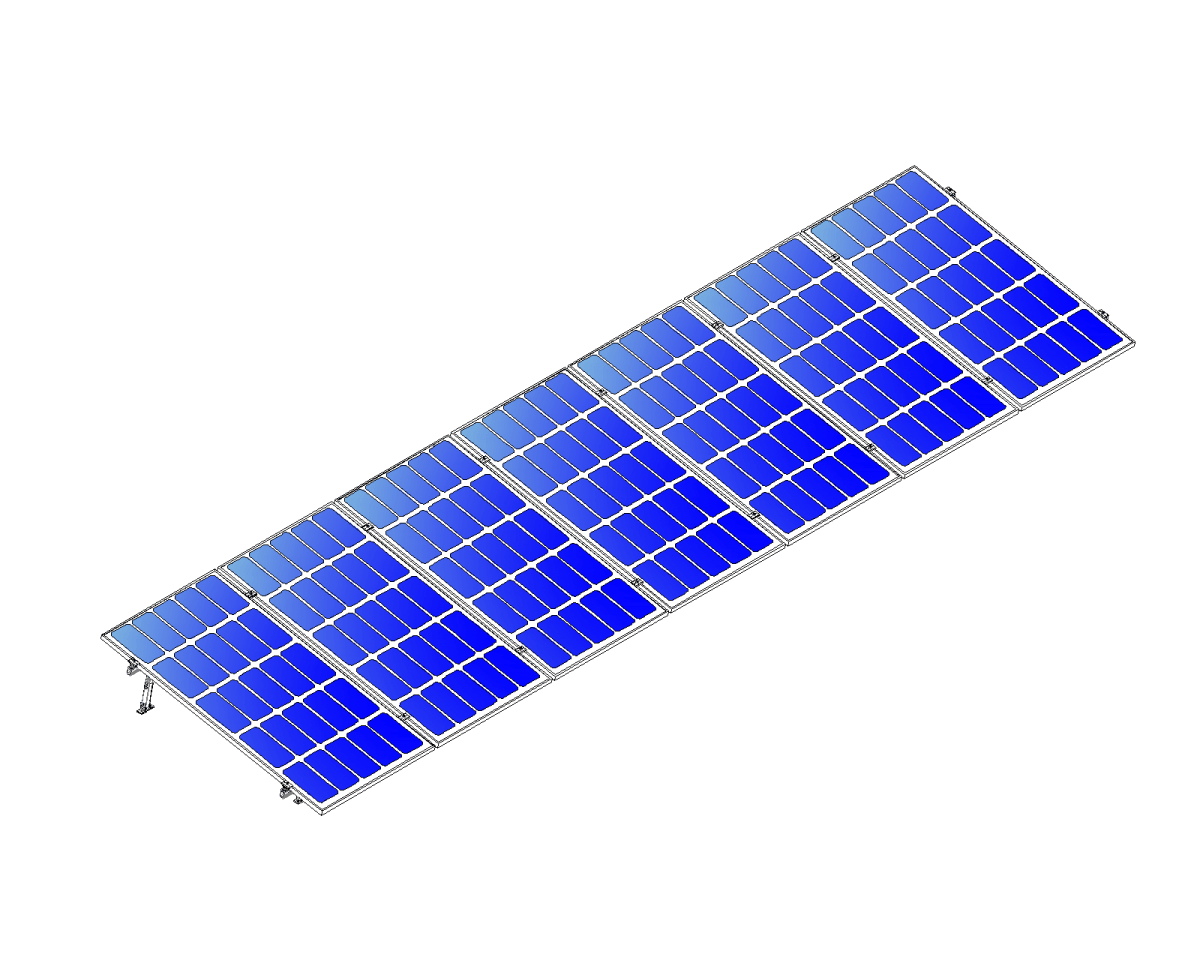

Kit Reforzado Next Rail para 7 Paneles de 10° a 20° hasta 1135mm
Modelo NXT-SM7I-20-1135-R | Marca ALUMINEXT
7 Paneles SolaresÁngulo 10°-20°Hasta 1135mmAluminio ReforzadoMontaje en Techo
El kit NXT-SM7I-20-1135-R es un sistema de montaje reforzado en aluminio diseñado para instalaciones fotovoltaicas de 7 paneles solares con dimensiones de hasta 1135mm de largo, en configuración con ángulo de inclinación de 10° a 20° respecto a la superficie de instalación, con capacidad estructural reforzada para soportar cargas de viento hasta 150 km/h según pruebas de laboratorio bajo normativa IEC 61215. Este kit modular Next Rail permite instalaciones rápidas en techos residenciales y comerciales con hasta 40% menos tiempo de montaje comparado con sistemas tradicionales gracias a su sistema de riel preperforado y tornillería incluida.
Fabricado en aluminio anodizado serie 6005-T5 con resistencia a corrosión superior a 25 años en ambientes marinos y urbanos, el kit NXT-SM7I-20-1135-R incluye rieles principales de 2.5mm de espesor, abrazaderas intermedias y terminales de acero inoxidable 304, y tornillería galvanizada de grado estructural. La configuración reforzada incorpora soportes adicionales en puntos críticos para distribuir uniformemente cargas estáticas y dinámicas, cumpliendo con estándares de construcción IBC 2018 y ASCE 7-16 para instalaciones solares en zonas de alta exposición eólica.
El sistema Next Rail de ALUMINEXT optimiza el aprovechamiento de espacio en techos inclinados permitiendo instalaciones compactas con separación mínima entre filas de paneles de 150mm, maximizando la generación por metro cuadrado hasta en 18% comparado con montajes convencionales. Compatible con paneles solares monocristalinos y policristalinos de marco estándar 35-50mm con perforaciones de montaje estándar, el kit NXT-SM7I-20-1135-R soporta módulos de hasta 400W por panel, logrando instalaciones totales de hasta 2.8kW en configuración de 7 paneles.
Beneficios Principales
- Sistema reforzado con capacidad estructural para vientos de hasta 150 km/h según IEC 61215, ideal para zonas costeras y montañosas expuestas
- Configuración optimizada para 7 paneles solares de hasta 1135mm de longitud con ángulo ajustable de 10° a 20° para maximizar captación solar según latitud geográfica
- Aluminio anodizado serie 6005-T5 con resistencia a corrosión superior a 25 años en ambientes salinos, urbanos e industriales sin degradación estructural
- Instalación rápida mediante sistema modular preperforado con tornillería incluida, reduciendo tiempo de montaje hasta 40% versus sistemas convencionales
- Compatibilidad universal con paneles solares de marco estándar 35-50mm, monocristalinos y policristalinos de 72 y 144 celdas hasta 400W por módulo
- Distribución optimizada de cargas mediante soportes reforzados en puntos críticos, eliminando flexiones y vibraciones que reducen eficiencia del sistema
- Cumplimiento con normativas internacionales IBC 2018, ASCE 7-16 y NOM-001-SEDE para instalaciones fotovoltaicas residenciales y comerciales
- Diseño de bajo perfil con separación mínima entre filas de 150mm, maximizando densidad de instalación y generación por metro cuadrado
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
NXT-SM7I-20-1135-R |
| Marca |
ALUMINEXT |
| Capacidad de Paneles |
7 paneles solares |
| Dimensión Máxima Panel |
Hasta 1135mm de longitud |
| Ángulo de Inclinación |
10° a 20° ajustable |
| Material Estructura |
Aluminio anodizado serie 6005-T5 |
| Espesor de Riel |
2.5mm reforzado |
| Material Abrazaderas |
Acero inoxidable 304 |
| Tornillería |
Acero galvanizado grado estructural |
| Resistencia al Viento |
Hasta 150 km/h (IEC 61215) |
| Carga Estática Soportada |
2400 Pa (50 psf) |
| Compatibilidad Marco Panel |
35-50mm espesor estándar |
| Potencia Máxima por Panel |
Hasta 400W |
| Potencia Total Sistema |
Hasta 2.8kW (7x400W) |
| Resistencia a Corrosión |
>25 años en ambientes marinos |
| Normativas Cumplidas |
IBC 2018, ASCE 7-16, NOM-001-SEDE |
| Tipo de Instalación |
Techo inclinado, superficie plana con ángulo |
| Separación Mínima Entre Filas |
150mm |
Contenido del Paquete
📏 Rieles de aluminio Next Rail 2.5mm reforzados🔩 Abrazaderas intermedias de acero inoxidable 304🔧 Abrazaderas terminales de acero inoxidable 304⚙️ Soportes de inclinación ajustables 10°-20°🔩 Tornillería galvanizada grado estructural completa🛡️ Soportes reforzados para distribución de carga📋 Manual de instalación y especificaciones técnicas✅ Certificado de cumplimiento normativo IEC 61215
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas fotovoltaicos domésticos de 2.8kW para autoconsumo y reducción de facturación eléctrica en techos inclinados y superficies planas
🏢 Proyectos Comerciales PequeñosInstalaciones solares en negocios, oficinas y pequeñas industrias con demanda energética baja a media en techos de lámina o concreto
🌊 Zonas Costeras y MarinasInstalaciones en ambientes con alta salinidad y corrosión donde se requiere aluminio anodizado de alta resistencia a degradación
⛰️ Regiones de Alto VientoInstalaciones fotovoltaicas en zonas montañosas y expuestas con vientos superiores a 100 km/h que requieren estructura reforzada certificada
Productos Complementarios
Paneles Solares Monocristalinos 400WMódulos fotovoltaicos de alta eficiencia compatibles con dimensiones hasta 1135mm para maximizar generación del sistema
Inversor On-Grid 3kWInversor de interconexión a red eléctrica para sistemas de 2.8kW con eficiencia superior al 97% y monitoreo WiFi integrado
Microinversores 400WMicroinversores modulares por panel para instalaciones con sombreado parcial, optimizando producción individual de cada módulo
Cable Fotovoltaico 10 AWGCable solar certificado UV-resistente para interconexión DC entre paneles e inversor con aislamiento doble 1500V
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el kit NXT-SM7I-20-1135-R es compatible con paneles solares de cualquier fabricante que cumplan con dimensiones de hasta 1135mm de longitud y marco estándar de 35-50mm de espesor, incluyendo paneles monocristalinos y policristalinos de 72 y 144 celdas. Es importante verificar que las perforaciones de montaje del panel coincidan con el estándar de la industria para asegurar compatibilidad con las abrazaderas incluidas.
¿Qué diferencia hay entre el kit estándar y el kit reforzado?
El kit reforzado NXT-SM7I-20-1135-R incorpora rieles de aluminio de 2.5mm de espesor (versus 2.0mm en kits estándar), soportes adicionales en puntos críticos de distribución de carga, y certificación para resistencia al viento de hasta 150 km/h según IEC 61215. Está diseñado específicamente para instalaciones en zonas de alta exposición eólica, ambientes marinos, o donde las normativas locales exigen mayor factor de seguridad estructural.
¿Puedo ajustar el ángulo de inclinación después de la instalación?
Sí, el sistema Next Rail permite ajuste del ángulo de inclinación entre 10° y 20° mediante los soportes angulares incluidos. El ajuste debe realizarse durante la instalación inicial o con el sistema desenergizado, aflojando la tornillería de los soportes angulares, modificando el ángulo según las marcas graduadas en los soportes, y reajustando la tornillería al torque especificado en el manual de instalación (típicamente 18-22 Nm).
¿Qué tipo de techo es compatible con este sistema de montaje?
El kit NXT-SM7I-20-1135-R es compatible con techos de lámina galvanizada, teja, concreto, y superficies planas de membrana asfáltica o impermeabilizante. Para cada tipo de superficie se requiere tornillería y anclaje específico (no incluido): tornillos autoperforantes para lámina, taquetes de expansión para concreto, o sistema de lastre para techos planos sin perforación. El manual de instalación incluye especificaciones de anclaje según tipo de superficie.
¿Cuánto tiempo toma instalar este kit completo?
Con herramientas adecuadas y dos instaladores experimentados, el tiempo promedio de instalación del kit NXT-SM7I-20-1135-R es de 3 a 4 horas, incluyendo ensamblaje de la estructura, fijación al techo, y montaje de los 7 paneles solares. El sistema modular preperforado Next Rail reduce el tiempo de instalación hasta 40% comparado con sistemas que requieren perforación y ajustes en sitio. La instalación eléctrica DC y conexión al inversor requiere tiempo adicional dependiendo de la distancia y complejidad del cableado.
¿El kit incluye los anclajes para fijar al techo?
No, los anclajes específicos para el tipo de techo no están incluidos debido a que varían según el material de la superficie (lámina, concreto, teja, etc.). El kit incluye toda la estructura de aluminio, abrazaderas, soportes angulares y tornillería para ensamblaje de la estructura y fijación de los paneles, pero los anclajes al techo deben adquirirse por separado según el tipo de superficie y las cargas calculadas para la zona geográfica de instalación conforme a normativa local.
