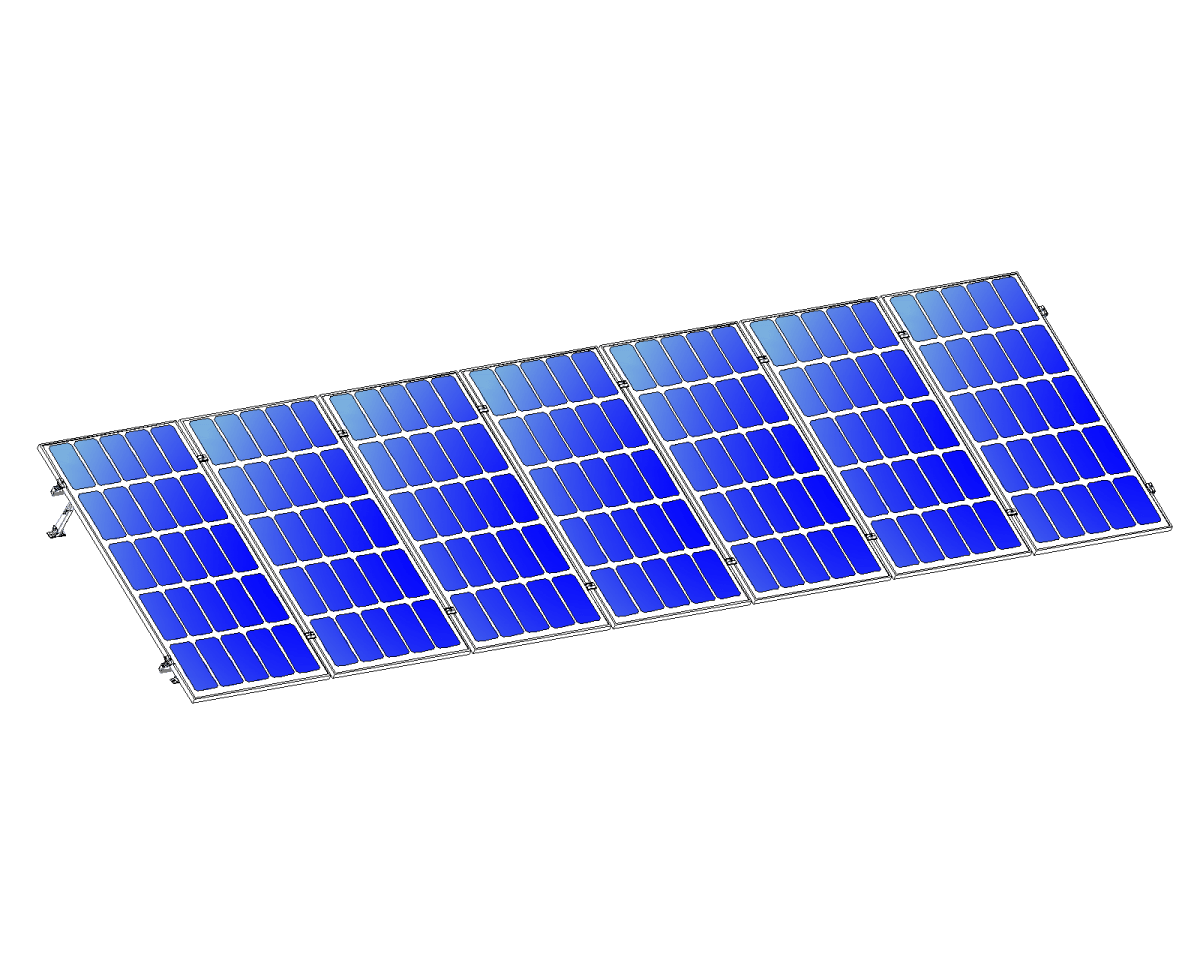

Kit Montaje Reforzado 7 Paneles Solares 15-30° hasta 1135mm Aluminext NXT-SM7I-30-1135-R
- SKU / Modelo: NXT-SM7I-30-1135-R
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 8,282.99 MXN
Precio en oferta
$ 6,470.99MXN
Envío calculado al finalizar la compra.
65 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Reforzado Next Rail para 7 Paneles de 15° a 30° hasta 1135mm
Modelo NXT-SM7I-30-1135-R | Marca ALUMINEXT
7 Paneles SolaresÁngulo 15° a 30°Diseño ReforzadoPaneles hasta 1135mmAluminio Estructural
El Kit Reforzado Next Rail NXT-SM7I-30-1135-R es un sistema de montaje estructural diseñado para instalaciones fotovoltaicas de 7 paneles solares con dimensiones de hasta 1135mm de largo, soportando ángulos de inclinación entre 15° y 30° según norma TIA-222-G para cargas de viento de hasta 150 km/h en zona costera. Fabricado en aluminio anodizado 6063-T5 con tornillería de acero inoxidable A2-304, garantiza resistencia a la corrosión marina superior a 25 años en ambientes salinos según certificación ASTM B117.
Este sistema de riel reforzado incorpora perfiles de mayor espesor (2.5mm vs 2.0mm estándar) y refuerzos transversales cada 800mm para maximizar la resistencia estructural ante cargas de nieve hasta 200 kg/m² y ráfagas de viento clase C según CFE. Ideal para instalaciones residenciales y comerciales en techos de lámina, concreto o estructura metálica que requieran montaje inclinado optimizado para máxima generación solar.
Beneficios Principales
- Diseño reforzado soporta hasta 7 paneles de 1135mm con estructura optimizada para cargas extremas de viento y nieve
- Rango de inclinación ajustable 15° a 30° permite adaptar el ángulo a la latitud local para maximizar captación solar anual
- Aluminio 6063-T5 anodizado con tornillería inoxidable A2-304 garantiza durabilidad superior a 25 años en ambientes costeros
- Sistema de ensamble rápido con rieles pre-perforados reduce tiempo de instalación en 40% comparado con sistemas convencionales
- Compatible con paneles de marco estándar de 30-50mm de espesor y perforaciones IAPMO/UL certificadas
- Refuerzos transversales cada 800mm eliminan flexión del arreglo bajo cargas asimétricas de viento
- Certificación de ingeniería estructural incluida para trámites de interconexión CFE y permisos municipales
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 7 paneles solares |
| Dimensión Máxima Panel | Hasta 1135mm de longitud |
| Ángulo de Inclinación | 15° a 30° ajustable |
| Material Rieles | Aluminio 6063-T5 anodizado |
| Espesor de Perfil | 2.5mm (reforzado) |
| Tornillería | Acero inoxidable A2-304 |
| Carga de Viento | Hasta 150 km/h (zona costera) |
| Carga de Nieve | 200 kg/m² |
| Compatibilidad Marco Panel | 30-50mm espesor estándar |
| Certificación Corrosión | ASTM B117 (niebla salina) |
| Vida Útil Estructural | 25+ años |
| Normas de Diseño | TIA-222-G, CFE clase C |
Contenido del Paquete
⚙️ Rieles de aluminio reforzado longitudinales🔩 Refuerzos transversales estructurales🔧 Soportes de inclinación ajustables 15-30°⚡ Grapas de sujeción para 7 paneles🔩 Kit completo tornillería inoxidable A2-304📋 Conectores y herrajes de ensamble📄 Manual de instalación y memoria de cálculo✅ Certificado de ingeniería estructural
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares 2-3 kW en techos inclinados o planos con orientación sur optimizada
🏢 Proyectos ComercialesArreglos fotovoltaicos en naves industriales y edificios comerciales con techos metálicos
🌊 Zonas CosterasInstalaciones en ambientes marinos que requieren resistencia a corrosión por niebla salina
⛰️ Regiones con NieveÁreas de alta montaña con cargas de nieve severas hasta 200 kg/m²
Preguntas Frecuentes
¿Qué dimensiones de paneles solares soporta este kit de montaje?
El kit NXT-SM7I-30-1135-R está diseñado para paneles de hasta 1135mm de longitud, compatible con la mayoría de paneles residenciales y comerciales de 60-72 celdas (potencias 300-550W). El sistema acepta marcos de 30-50mm de espesor estándar con perforaciones certificadas IAPMO/UL.
¿Puedo ajustar el ángulo de inclinación después de la instalación?
Sí, el sistema permite ajuste de inclinación entre 15° y 30° mediante soportes regulables. Se recomienda fijar el ángulo según la latitud local para máxima generación: generalmente latitud +10° en invierno o latitud -10° en verano. El ajuste requiere aflojar tornillería pero no desmontar el arreglo completo.
¿Qué tipo de techo requiere este sistema de montaje reforzado?
El kit es compatible con techos de concreto, lámina metálica, estructura de acero y madera. Para techos de lámina se requieren ganchos o taquetes autoperforantes; en concreto se usan anclas expansivas M10-M12. El sistema incluye memoria de cálculo estructural pero los elementos de fijación al techo se adquieren por separado según tipo de superficie.
¿Cuál es la diferencia entre este kit reforzado y uno estándar?
La versión reforzada incorpora perfiles de aluminio de 2.5mm (vs 2.0mm estándar), refuerzos transversales cada 800mm y mayor número de puntos de sujeción. Esto permite soportar cargas de viento hasta 150 km/h y nieve hasta 200 kg/m², ideal para zonas costeras, montañosas o con condiciones climáticas severas donde un sistema estándar no cumple factores de seguridad estructural.
¿Incluye certificación de ingeniería para trámites de CFE?
Sí, el kit incluye certificado de ingeniería estructural y memoria de cálculo según normas TIA-222-G y CFE clase C, documento necesario para trámites de interconexión a red CFE y permisos de construcción municipales. El certificado especifica cargas de diseño, factores de seguridad y cumplimiento normativo del arreglo fotovoltaico.
