Kit Montaje Reforzado 9 Paneles Solares 10-20° 1135mm ALUMINEXT NXT-SM9I-20-1135-R
- SKU / Modelo: NXT-SM9I-20-1135-R
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 9,829.99 MXN
Precio en oferta
$ 7,678.99MXN
Envío calculado al finalizar la compra.
18 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

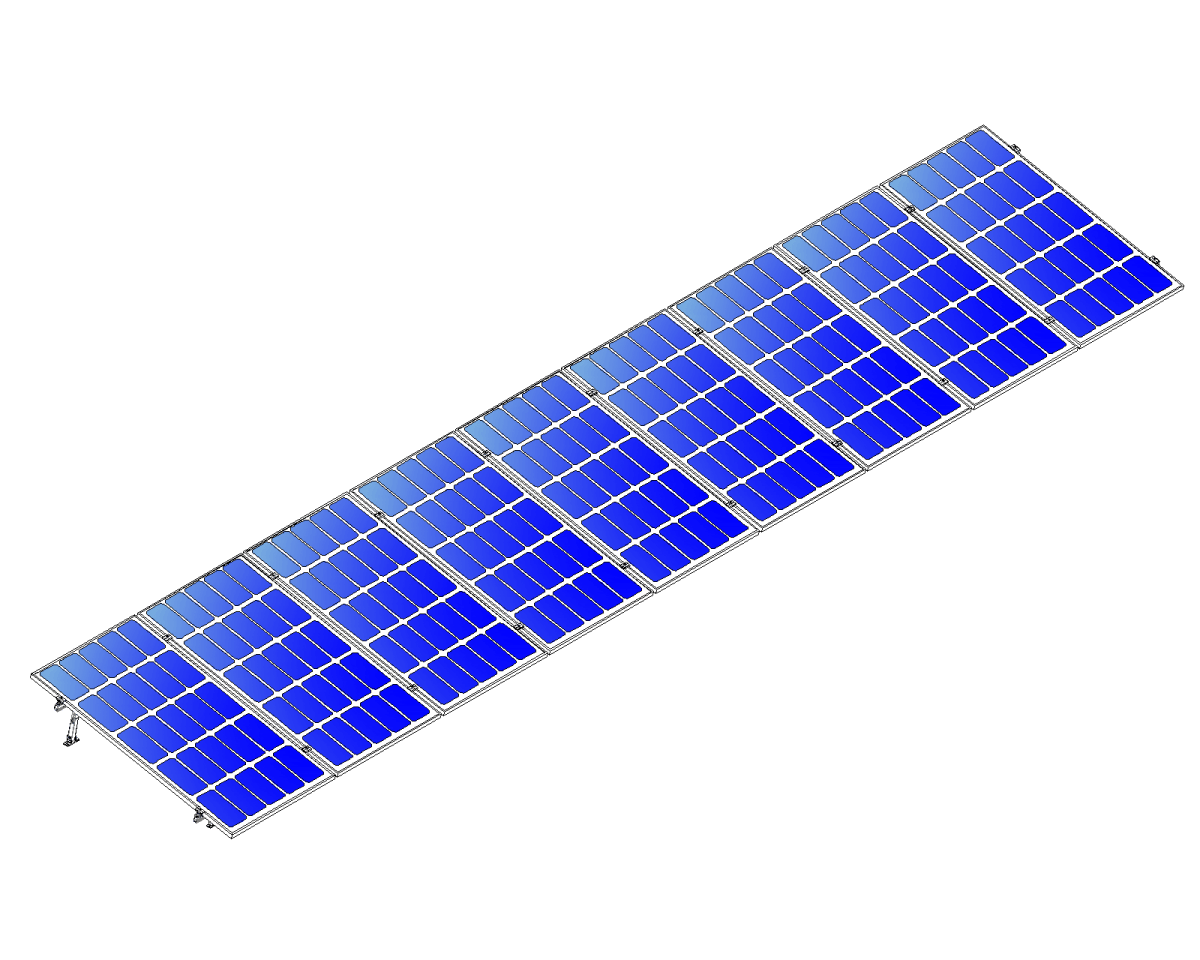

Kit reforzado next rail para 9 paneles de 10° a 20° hasta 1135mm
Modelo: NXT-SM9I-20-1135-R | Marca: ALUMINEXT
9 Paneles SolaresÁngulo 10° a 20°Hasta 1135mmConstrucción ReforzadaAluminio Industrial
El kit reforzado Next Rail NXT-SM9I-20-1135-R es un sistema de montaje profesional de aluminio diseñado para instalaciones solares fotovoltaicas con capacidad para 9 paneles, con ángulo de inclinación ajustable de 10° a 20° según TIA-222-G para optimización de captación solar. Soporta paneles de hasta 1135mm de ancho, compatible con módulos de 450W a 550W estándar. Su construcción reforzada garantiza resistencia a cargas de viento de hasta 180 km/h (50 m/s) y cargas de nieve de 1.2 kN/m², certificado para montaje en techo plano, azotea industrial y aplicaciones comerciales.
Este sistema Next Rail utiliza perfiles de aluminio 6005-T5 con tratamiento anticorrosivo que proporciona durabilidad superior a 25 años en ambientes adversos. El diseño modular permite instalación rápida con hardware de acero inoxidable 304 incluido, reduciendo hasta 40% el tiempo de montaje comparado con sistemas convencionales. Compatible con paneles de marco estándar de 30mm a 50mm de espesor, ofrece flexibilidad para diferentes marcas y modelos.
Beneficios Principales
- Capacidad para 9 paneles solares con distribución optimizada de carga y espaciado ajustable según dimensiones específicas del módulo
- Ángulo de inclinación ajustable de 10° a 20° para maximizar captación solar según latitud geográfica y estacionalidad
- Construcción reforzada con perfiles de aluminio 6005-T5 que soporta cargas extremas de viento y nieve según normativa internacional
- Compatible con paneles de hasta 1135mm de ancho, incluyendo módulos de alta eficiencia de 450W a 550W de marcas líderes
- Sistema de rieles Next Rail con instalación modular que reduce tiempo de montaje en 40% versus sistemas tradicionales
- Hardware completo de acero inoxidable 304 incluido, resistente a corrosión en ambientes marinos e industriales
- Tratamiento anticorrosivo con anodizado clase 15μm que garantiza vida útil superior a 25 años sin mantenimiento
- Diseño ingenieril certificado para cumplir con normativas CFE, NOM-001-SEDE y estándares internacionales TIA-222-G
- Versatilidad de montaje en techo plano, azotea industrial, comercial y aplicaciones en suelo mediante balastro opcional
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 9 módulos fotovoltaicos |
| Ángulo de Inclinación | 10° a 20° ajustable |
| Ancho Máximo de Panel | Hasta 1135mm |
| Tipo de Construcción | Reforzada para cargas extremas |
| Material Principal | Aluminio 6005-T5 anodizado |
| Tratamiento Superficial | Anodizado clase 15μm anticorrosivo |
| Hardware Incluido | Acero inoxidable 304 |
| Resistencia al Viento | Hasta 180 km/h (50 m/s) |
| Carga de Nieve | 1.2 kN/m² según normativa |
| Compatibilidad de Panel | 450W a 550W, marco 30-50mm |
| Vida Útil Estimada | Más de 25 años |
| Normativas Aplicables | TIA-222-G, CFE, NOM-001-SEDE |
| Aplicaciones | Techo plano, azotea, comercial, industrial |
| Reducción Tiempo Instalación | 40% vs sistemas convencionales |
Contenido del Paquete
⚙️ Rieles de aluminio Next Rail perfil reforzado🔩 Kit completo de tornillería acero inoxidable 304📐 Soportes de inclinación ajustable 10°-20°🔧 Abrazaderas de fijación para 9 paneles⚡ Clips de montaje universal marco 30-50mm📏 Elementos de conexión y espaciadores📋 Manual de instalación y especificaciones técnicas
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesIdeal para edificios comerciales, oficinas y plazas con techos planos que requieren arreglos de 9 paneles para sistemas de 4-5 kW
🏭 Proyectos IndustrialesPerfecto para naves industriales y almacenes con necesidades energéticas medias y techos de gran superficie
🏘️ Desarrollos ResidencialesSolución para casas unifamiliares y residencias con consumo elevado que requieren sistemas fotovoltaicos de alta capacidad
🌾 Aplicaciones AgrícolasExcelente para instalaciones en zonas rurales, ranchos y sistemas de bombeo solar con montaje en suelo o estructura elevada
🏥 Instituciones PúblicasApropiado para hospitales, escuelas y dependencias gubernamentales con programas de eficiencia energética
⛽ Estaciones de ServicioSolución para gasolineras y centros de carga con azoteas planas que buscan reducir costos operativos mediante energía solar
Productos Complementarios
Paneles Solares 450-550WMódulos fotovoltaicos monocristalinos de alta eficiencia compatibles con este sistema de montaje hasta 1135mm de ancho
Inversores On-Grid 4-5kWInversores de interconexión para sistemas de 9 paneles con monitoreo WiFi y certificación CFE para venta de excedentes
Optimizadores de PotenciaDispositivos MPPT individuales por panel para maximizar producción en instalaciones con sombreado parcial o múltiples orientaciones
Sistema de BalastroBloques de concreto o lastres para montaje sin penetración en techos impermeabilizados o membranas sintéticas
Cable Fotovoltaico 10 AWGCables solares certificados UV-resistentes para interconexión de paneles con aislamiento de 1000V DC y temperatura de -40°C a 90°C
Conectores MC4Conectores rápidos impermeables IP67 para conexiones seguras entre paneles y hacia inversor con certificación TÜV
Preguntas Frecuentes
¿Qué tamaño de paneles solares es compatible con este sistema?
Este kit está diseñado para paneles de hasta 1135mm de ancho, lo que incluye la mayoría de módulos de 450W a 550W de marcas como Canadian Solar, Jinko, Trina Solar, LONGi y JA Solar. El sistema acepta paneles con marco de 30mm a 50mm de espesor, asegurando compatibilidad con más del 95% de los paneles comerciales actuales.
¿Cuál es el ángulo de inclinación óptimo para mi ubicación?
El ángulo óptimo varía según la latitud geográfica. Para México central (Ciudad de México, Guadalajara) se recomienda 20° para máxima captación anual. Para zonas norte (Monterrey, Chihuahua) 18-20°, y para sur (Cancún, Mérida) 15-18°. Este kit permite ajuste de 10° a 20° para adaptarse a diferentes latitudes y objetivos de producción estacional.
¿Puedo instalar este sistema sin penetrar el techo?
Sí, mediante el uso de sistemas de balastro (lastre) que no requieren perforaciones. Se utilizan bloques de concreto o contenedores lastrados que mantienen el arreglo en posición mediante peso. Esta solución es ideal para techos con impermeabilización o membranas donde no se permite penetración. Consulte con un ingeniero estructural para calcular el lastre necesario según zona de viento.
¿Qué resistencia al viento ofrece este sistema reforzado?
El diseño reforzado cumple con TIA-222-G para vientos de hasta 180 km/h (50 m/s), equivalente a huracán categoría 3. La estructura ha sido calculada para zona D de viento según CFE y soporta cargas de nieve de 1.2 kN/m². Para zonas costeras o de vientos extremos, se puede reforzar mediante anclajes adicionales y balastro aumentado según ingeniería de sitio.
¿Cuánto tiempo lleva instalar este kit de 9 paneles?
Con el sistema modular Next Rail, un equipo de 2 técnicos calificados puede completar la instalación mecánica en 4-6 horas, representando una reducción del 40% versus sistemas tradicionales. El kit incluye todo el hardware pre-cortado y componentes numerados. La instalación eléctrica adicional requiere 2-3 horas más. Se recomienda certificación en instalaciones fotovoltaicas y cumplimiento de NOM-001-SEDE.
¿Qué mantenimiento requiere el sistema de montaje?
El aluminio anodizado 6005-T5 y acero inoxidable 304 requieren mantenimiento mínimo. Se recomienda inspección visual semestral de tornillería, verificando torque de apriete según especificaciones. Limpieza anual de rieles para remover acumulación de polvo o residuos. En zonas costeras, lavar con agua dulce cada 6 meses para prevenir corrosión por salinidad. Vida útil esperada superior a 25 años sin necesidad de reemplazo de componentes estructurales.
